帮我看看我这个代码哪里出了问题用pwm信号控制12V的mos管

tanbobo · 发表于 4 天前

本帖最后由 tanbobo 于 2025-10-14 19:10 编辑

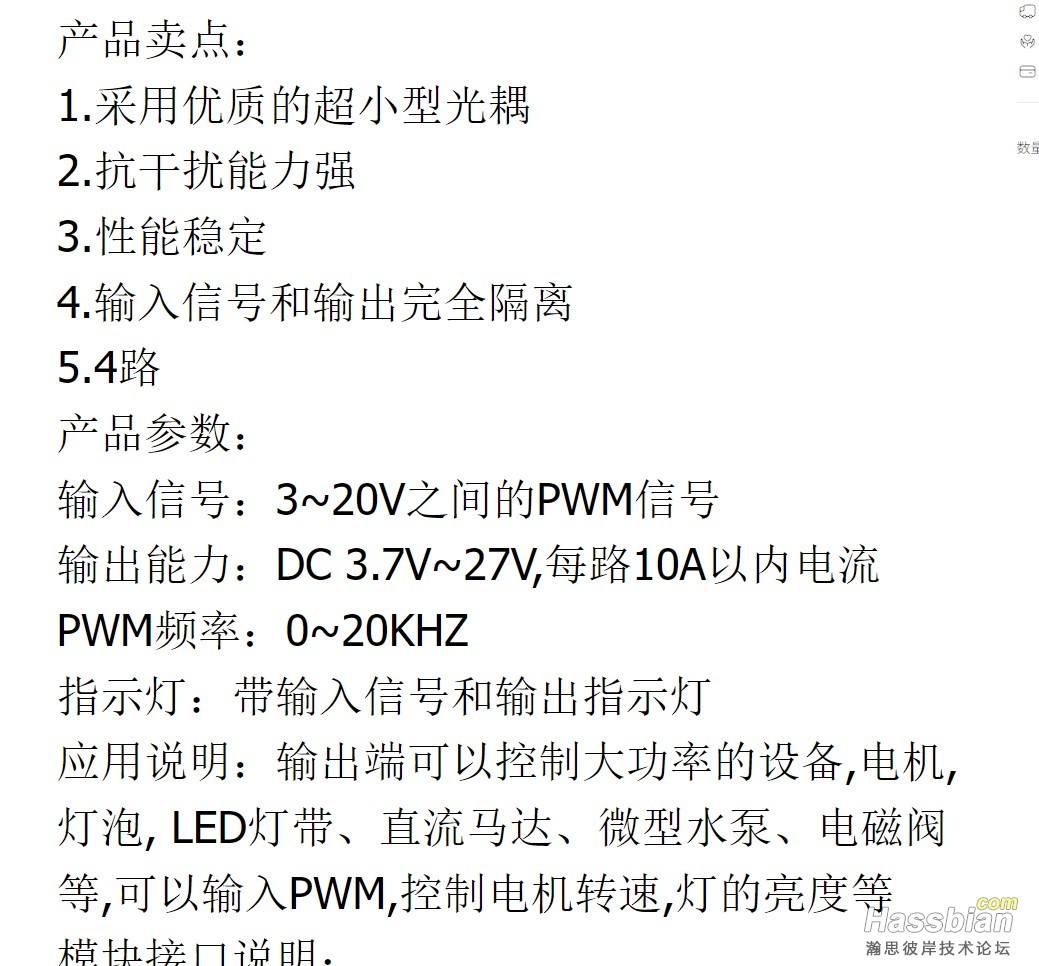

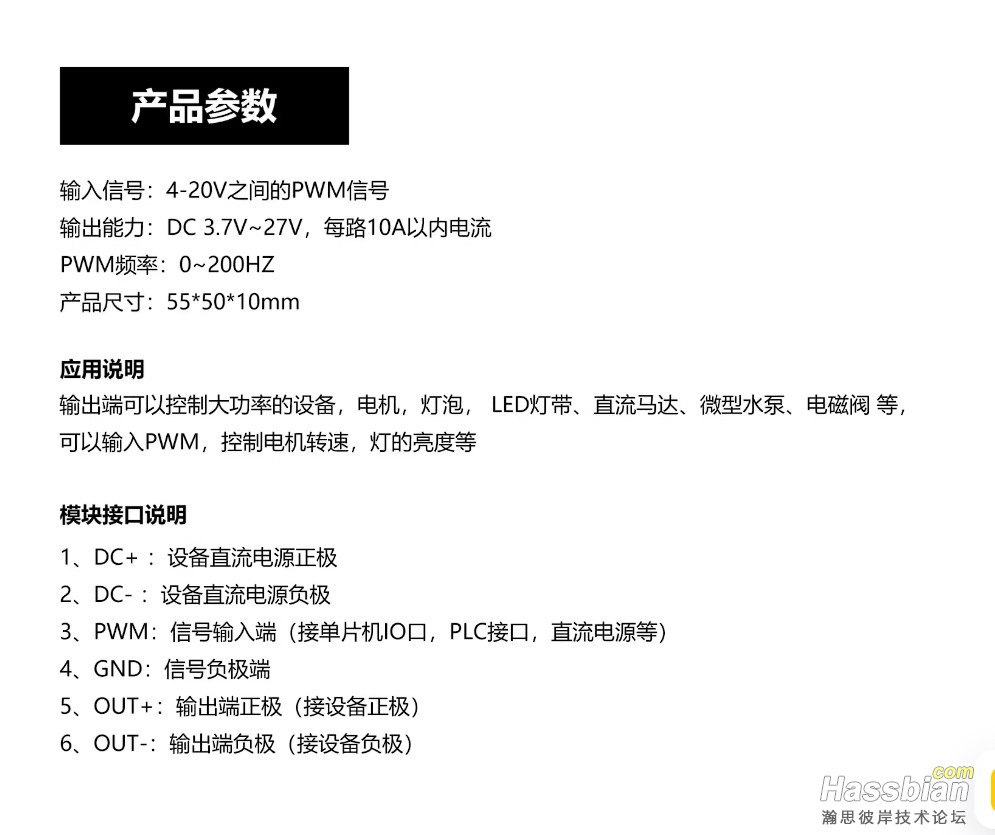

我看见了以前的是3~20V，这个是3.7~20，我用表量了一下只有3.3V左右，所以这个开关状态指示灯不亮就像电压不够的状态。

现在怎么搞？？？

把5v电源并一个上去吗？？？？

tanbobo · 发表于 4 天前

那现在怎么处理？？？

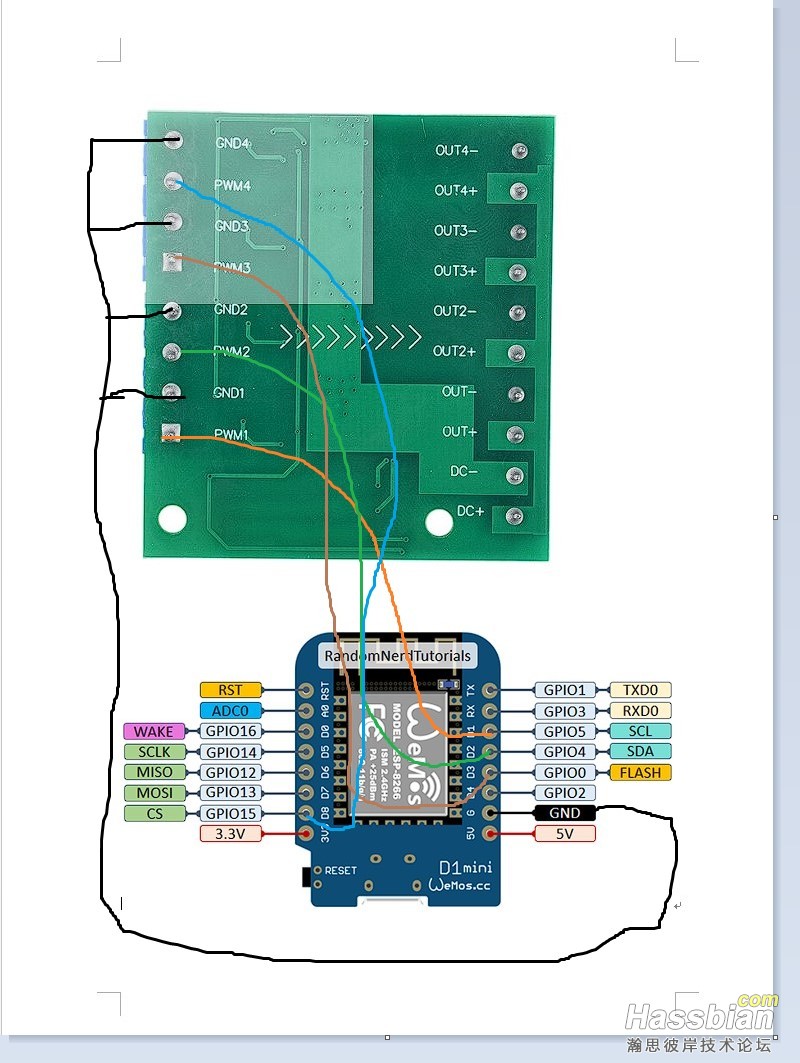

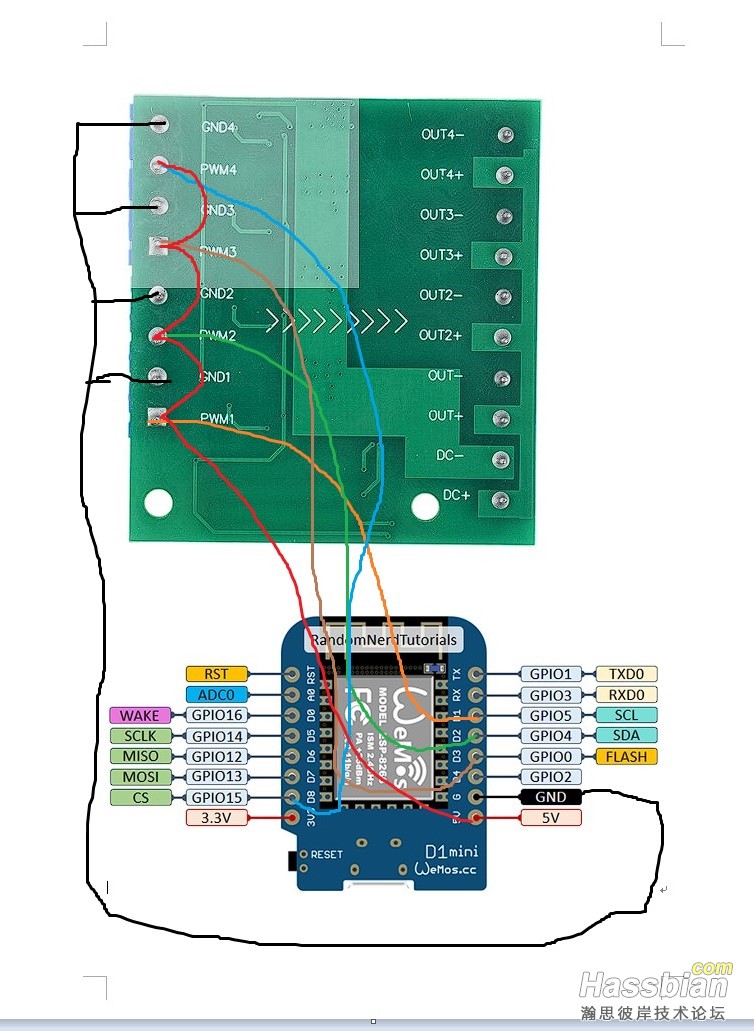

pwm1，pwm2，pwm3，pwm4上面分别从8266的3.3V还5V引脚上再接一根电源线上去吗？？

1000 hz 要不要改成200 hz

tanbobo · 发表于 4 天前

ZDZX 发表于 2025-10-14 18:48
其中1可以通过直接将3.3V引脚与5V引脚分别直接接到MOS板PWM输入上，看MOS板是否正常工作来验证是否有该问 ...

麻烦指导一下看看是不是这样加个5v电压上去

ZDZX · 发表于 3 天前

tanbobo 发表于 2025-10-14 20:57
麻烦指导一下看看是不是这样加个5v电压上去

不是的，把GPIO线去掉，然后5V用一根线依次接触一下MOS板的PWM1-4即可，3.3V同理。即ESP板子上只用到了GND和3.3V或5V

ZDZX · 发表于 3 天前

哦，我没看见你没直接回复我的内容，刚看了一下。我的原意是通过5V和3.3V的电源测试一下确认是电压问题。针对你11楼和12楼关于现在怎么办的问题，如果确认是电压有问题，最好的做法是直接重新买一个符合电压要求的MOS板子。

tanbobo · 发表于 3 天前

我刚刚这两块小板对比了一下基本上都是一样的唯不一样的地方，就在新买的的这块，在mos管的下方多了个电阻，我先拆一路的电阻试一下
