DIY一个智能开关电源板 画了两天心态崩了

jjcs

之前论坛有大佬做了一个，可惜后续不更新了，而且我想电路保护充分一点，也不会改，看好楼主，别墅后期要用

wangmucha

你才是大佬，我也会一丢丢画板，不过复杂的我不会咯，你很厉害了

bugensui

继电器，这种，不知道能不能坚持个5年，我家里全部是 普通继电器。

yj82871002

bugensui 发表于 2025-9-5 16:03
继电器，这种，不知道能不能坚持个5年，我家里全部是 普通继电器。

作为86开关，只控制一些功率不大的灯具应该能用很久。
一开始不懂，普通继电器买了一堆。后来才知道有磁保持继电器，功耗低不发热完美。
不过为了不浪费家里一堆普通继电器，画板时会特意兼容，不经常开的地方就焊普通继电器。

yj82871002

jjcs 发表于 2025-9-4 20:11
之前论坛有大佬做了一个，可惜后续不更新了，而且我想电路保护充分一点，也不会改，看好楼主，别墅后期要用 ...

最早想DIY的时候就看过那大佬的帖子，那阵真羡慕想复刻奈何一直没勇气下手。
后来被家里的绿米智能开关掉线断连逼的没办法，恰好B站了解到嘉立创硬着头皮打了人生第一次板。不过是另一个大佬的工程。
就在下面这个大佬的工程上修修改改，慢慢研究添加自己想要的功能，目前用着还算顺手。


https://oshwhub.com/xtjunv/m10-zhi-neng-kai-guan

bugensui

yj82871002 发表于 2025-9-5 18:12
作为86开关，只控制一些功率不大的灯具应该能用很久。
一开始不懂，普通继电器买了一堆。后来才知道有磁 ...

我是买sonoff的开关改装模块，他都是普通继电器的，因为pcb对电路要求还是挺高的，所以，我就没有自己弄，还是买产品放心，如果能坚持5年以上，那还行

yj82871002

bugensui 发表于 2025-9-5 18:25
我是买sonoff的开关改装模块，他都是普通继电器的，因为pcb对电路要求还是挺高的，所以，我就没有自己弄 ...

我以前都不知道sonoff，等知道的时候都自己DIY了。继电器开关寿命都几万次，控制家用灯具啥的一点问题都没。

bugensui

yj82871002 发表于 2025-9-5 18:30
我以前都不知道sonoff，等知道的时候都自己DIY了。继电器开关寿命都几万次，控制家用灯具啥的一点问题都 ...

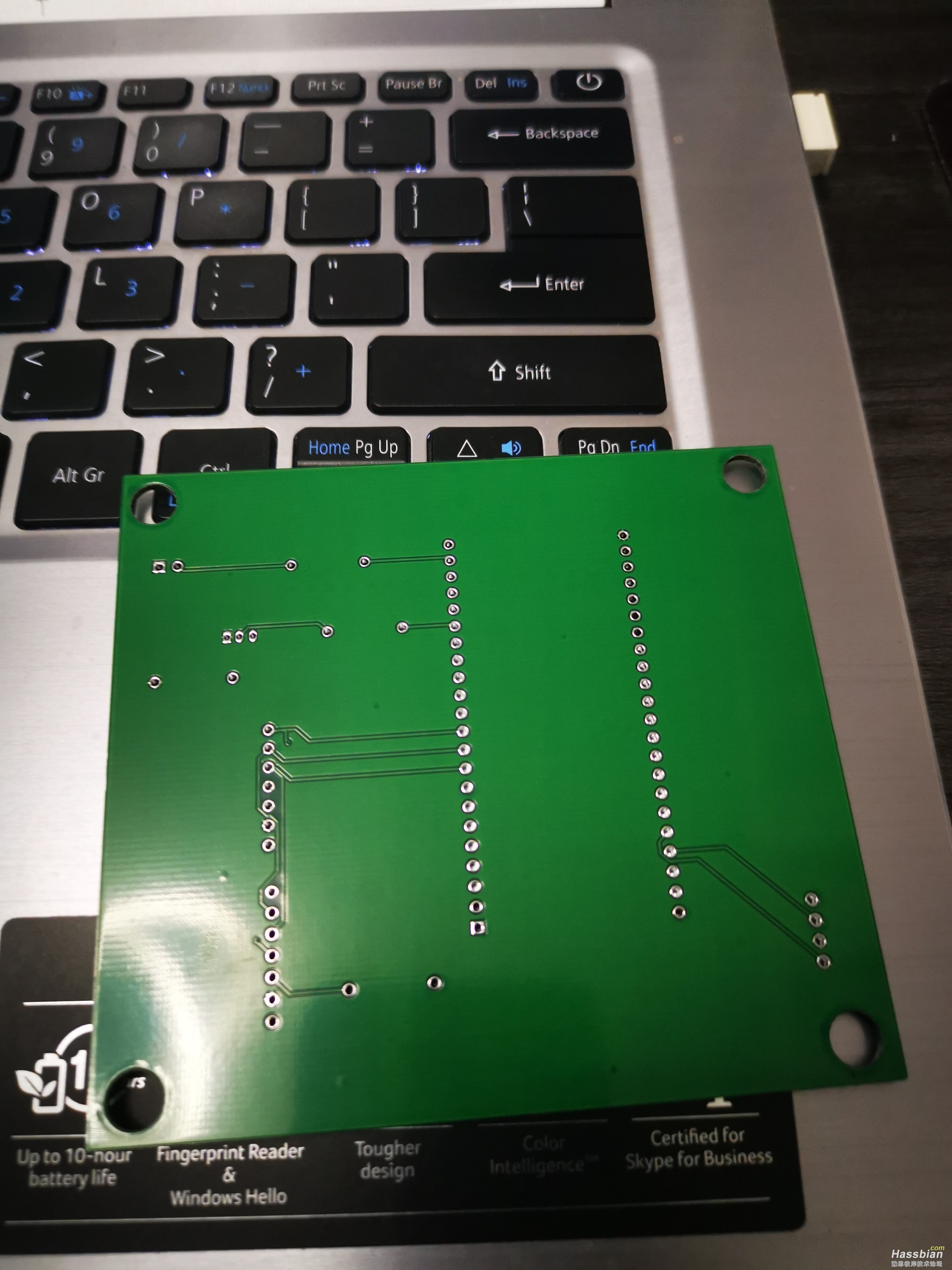

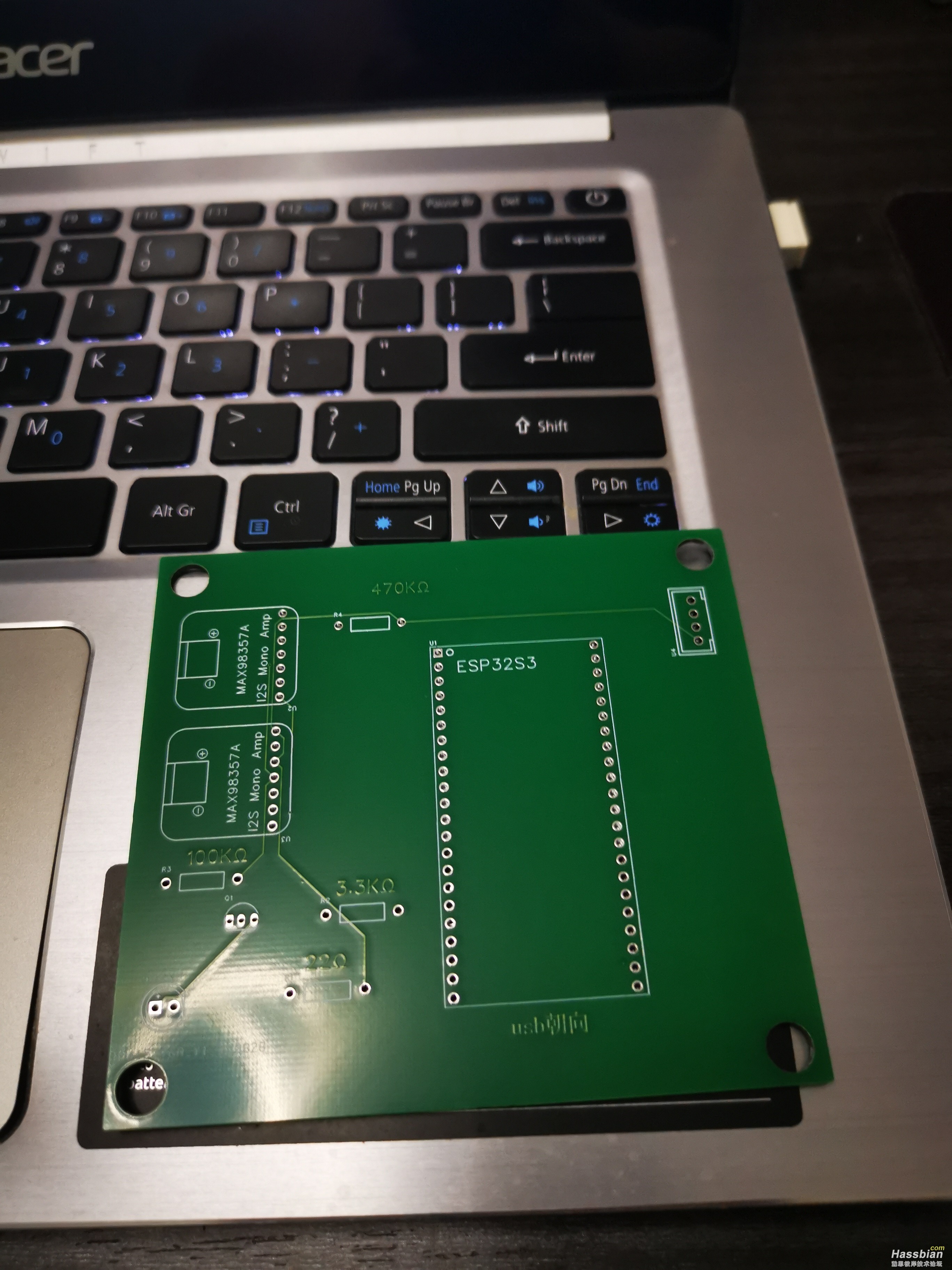

嗯，pcb的知识点其实挺多的，毕竟涉及到安全，前辈，请教下，我做第一块板子的时候，就底面铺铜了。顶面没有，导致顶面的线看上去很细，底面的线就看上去很粗，这个是什么原因，影响安全不？

而且我的板子线简单，我是用的嘉立创eda专业版里的自动布线的，就是画好原理图并且连线，在pcb里，我设置好线宽，我是用的自动布线，拿到pcb后是能用的，也不知道有没有问题

yj82871002

bugensui 发表于 2025-9-5 18:47
嗯，pcb的知识点其实挺多的，毕竟涉及到安全，前辈，请教下，我做第一块板子的时候，就底面铺铜了。顶面没 ...

线粗细一样的，那只是铺铜给你的视觉误差。
布线看着像10mil线宽，安全载流1A左右，5V电压可以供5W功率，ESP32哪有那么大功率，随便连没问题。
不过自动布线我没用过，零件稍微多一点就布都乱七八糟。

bugensui

yj82871002 发表于 2025-9-5 18:56
线粗细一样的，那只是铺铜给你的视觉误差。
布线看着像10mil线宽，安全载流1A左右，5V电压可以供5W功率， ...

好的，那我就放心了。乱七八糟，不好看我无所谓，能用就行。谢谢
