DIY一个智能开关电源板 画了两天心态崩了

yj82871002

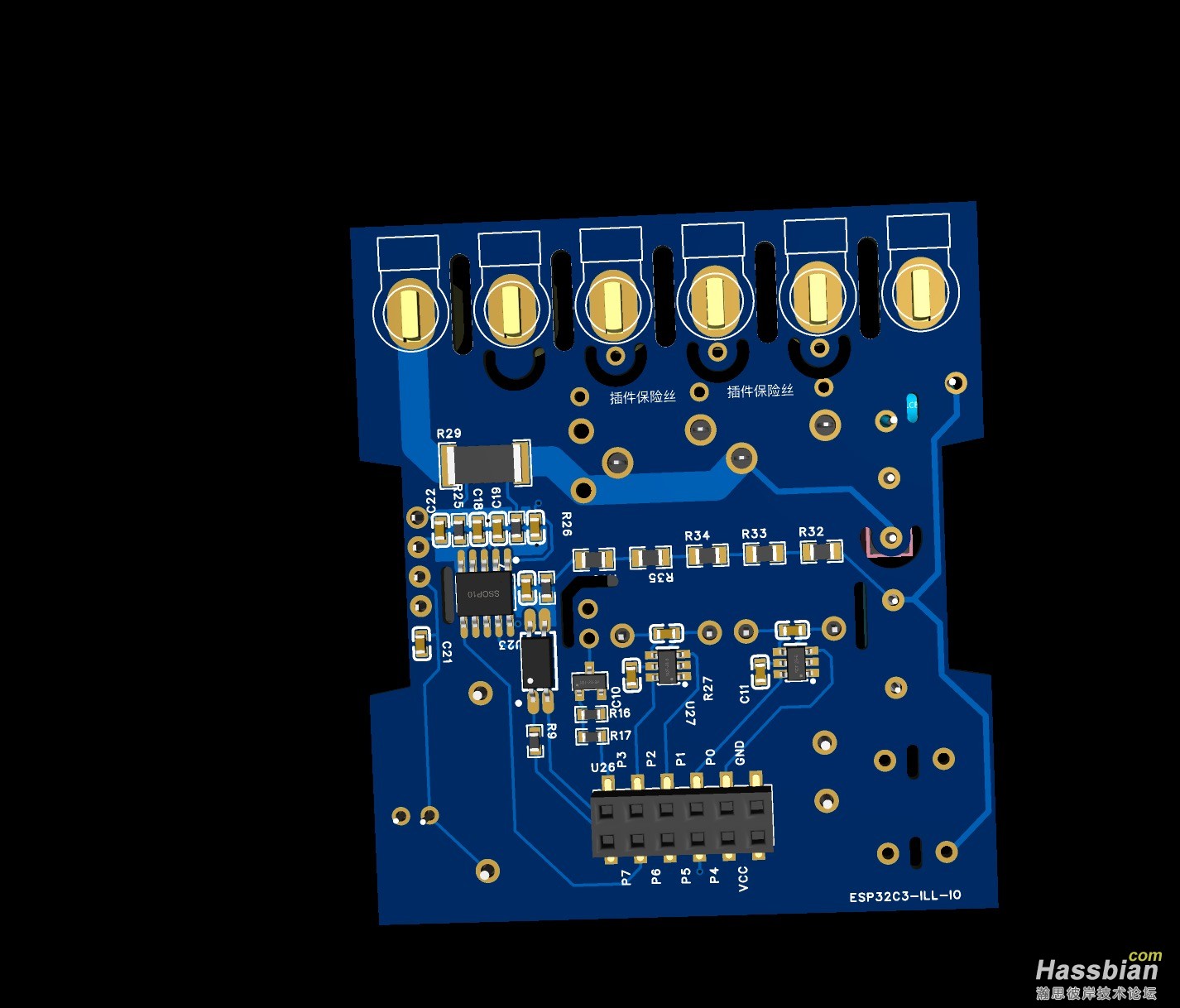

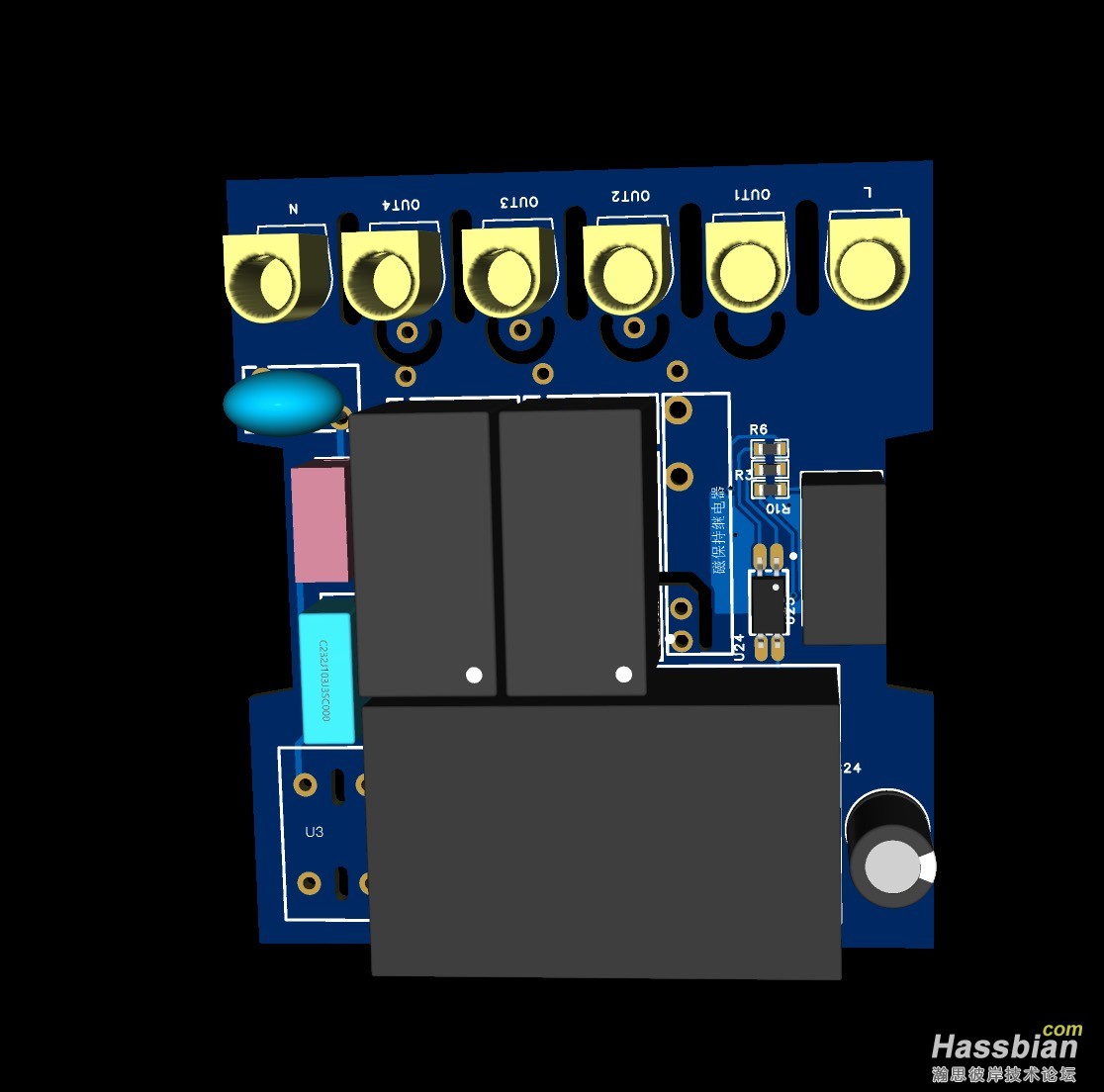

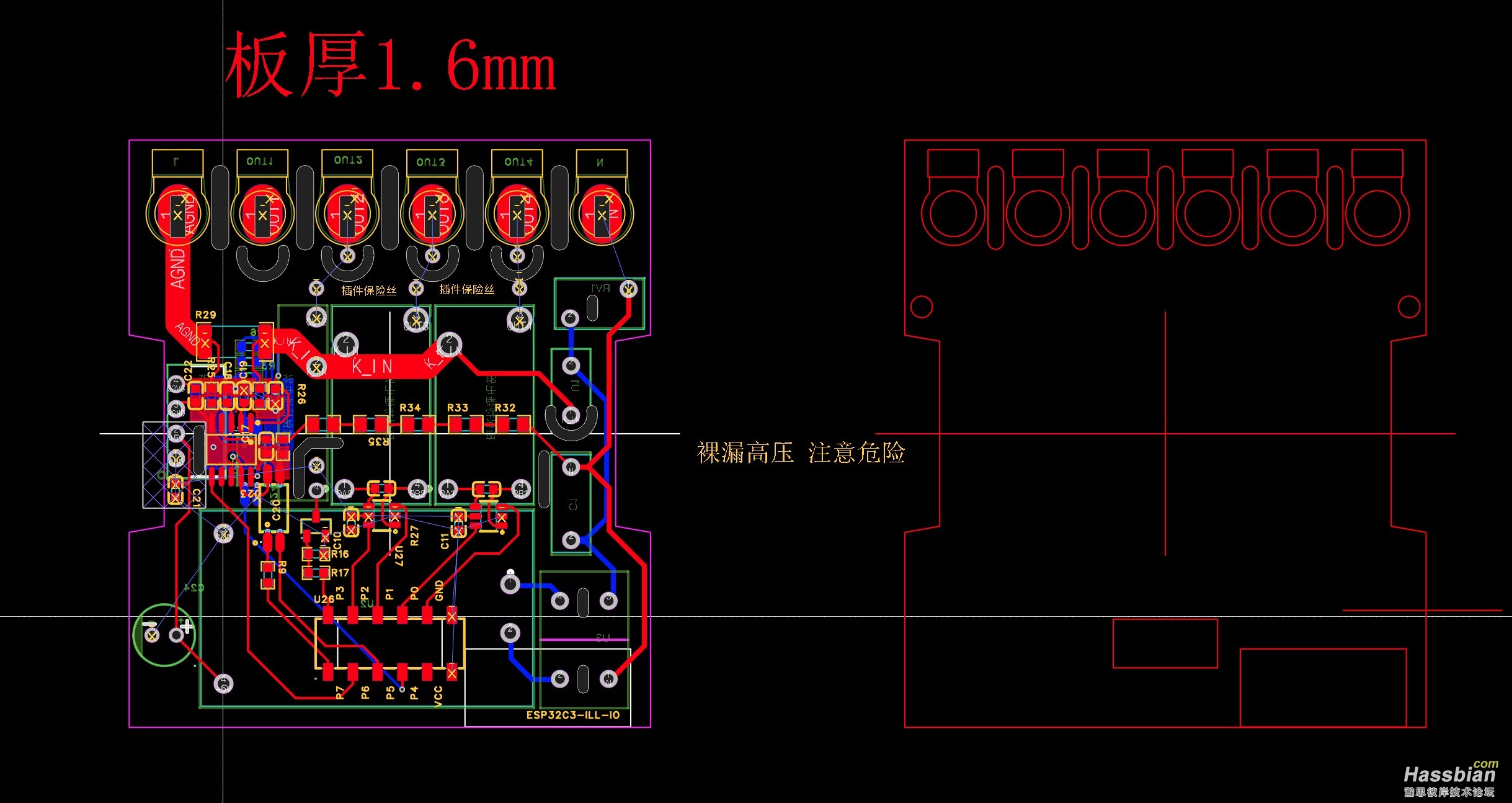

小白一个，没啥技术背景，画板子基本就连连看。自己DIY一个智能开关电源版，以前画三开四开什么的还比较简单顺利。这次突然想使用BL0942加上计量的功能，完了简单做个隔离啥的。从四开空间不够改成三开，布线不是位置不合适就是高低压距离太近。不停的换布局换走线，试来试去的画了两天，心态画崩了。


虽然计量功能可有可无，平时大概率也不咋用，但念头一起来就觉得我可以不用但不能没有。论坛里有没大手子搞过或者给改改，没得就暂时放弃了。这特么也太难了。😮‍💨






电源版_ver2（计量测试）.epro.zip (154.75 KB, 下载次数: 11)

2025-9-3 22:16 上传

点击文件名下载附件

ZDZX

这是哪门子小白加油，你画完了你就是大佬了

george65

可以許願幫我畫一個120型的開關電源板嗎

wubit

计量有用的.可以检测负载,可以负载低了直接断电,

yj82871002

ZDZX 发表于 2025-9-3 22:48
这是哪门子小白加油，你画完了你就是大佬了

简单的多尝试几次你也可以，就是连连看。

yj82871002

wubit 发表于 2025-9-4 08:34
计量有用的.可以检测负载,可以负载低了直接断电,

插座负载低了给断电吧。以前买过成品的86智能开关带电量统计，就刚开始新鲜看过几次功率统计啥的后来再没关注过。

yj82871002

george65 发表于 2025-9-4 06:00
可以許願幫我畫一個120型的開關電源板嗎

家里只有86的。。。

honry

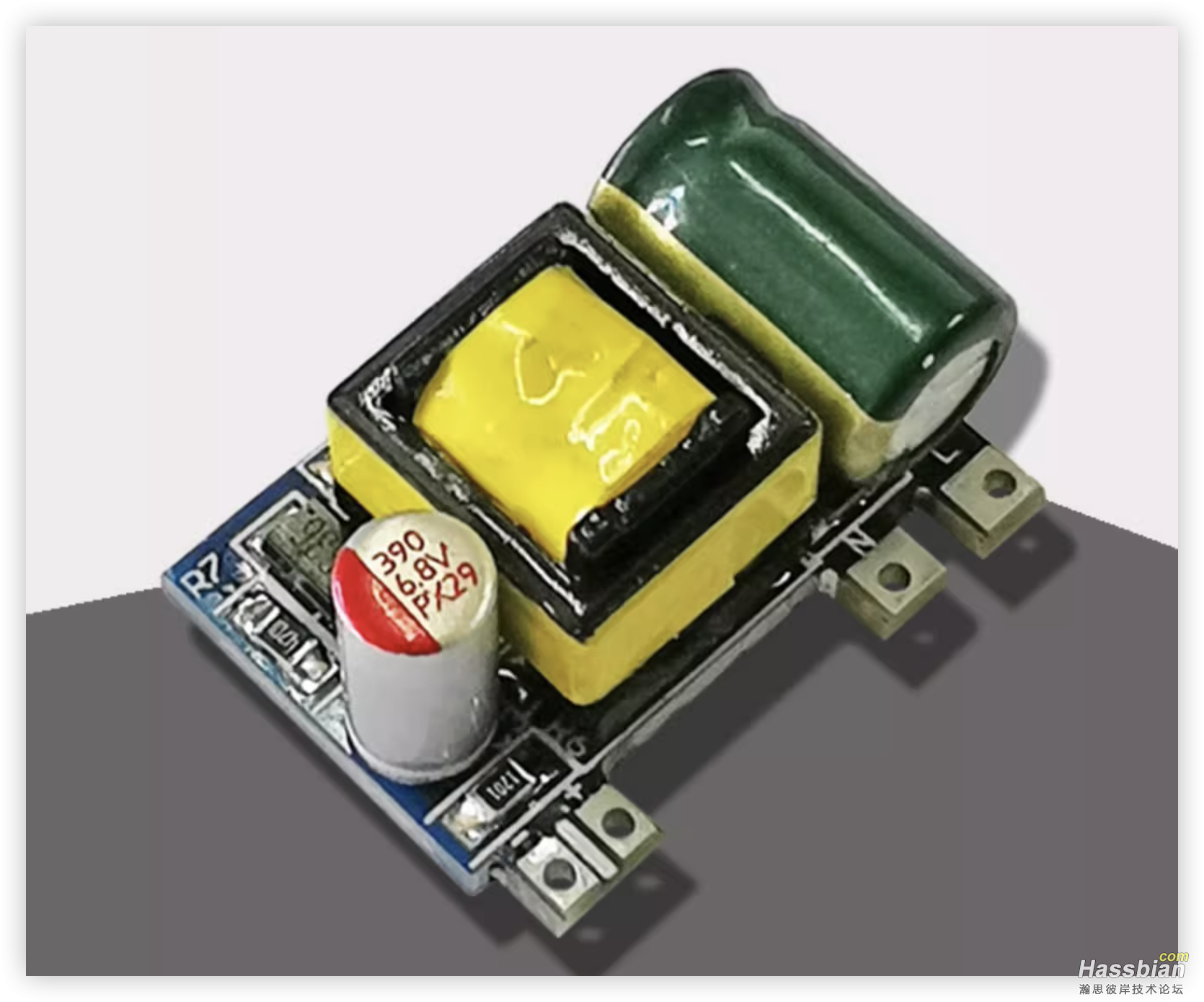

电源换成这种是不是可以小一点（纵向空间是不是不够）？ 电量检测如果位置不够能不能也考虑做成插件模式竖着呢？ 把纵向空间利用起来

yj82871002

honry 发表于 2025-9-4 09:34
电源换成这种是不是可以小一点（纵向空间是不是不够）？ 电量检测如果位置不够能不能也考虑做成插件模式竖 ...

竖起来确实是个思路可以尝试。

这种模块以前买过不少经常用，但是部分低负载时有啸叫现在准备逐步替换成海凌科的电源。

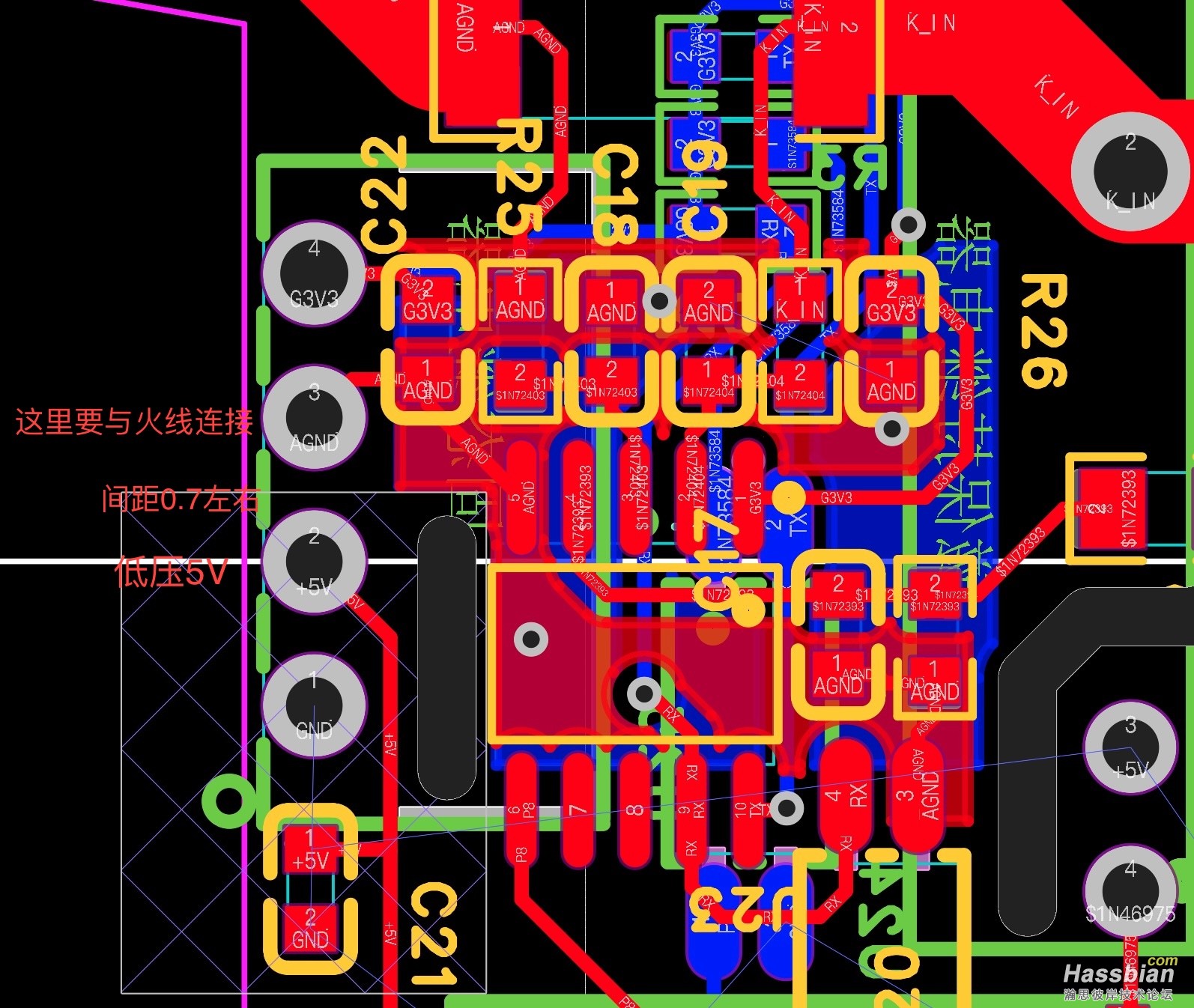

现在我觉得不安全的地方在于隔离电源的GND是要和火线连接的，而隔壁焊盘就是我们要隔离的5V。相邻焊盘的间距只有0.7毫米左右。这跟某些布线规则要求的最低2毫米相差甚远。不管这些硬连可以，功能应该也能用，但是安全隐患总在那，不放心，自己玩还是安全第一。

BH4WHN

你这还能叫连连看吗？我那都是照葫芦画瓢。
