shay

用这个芯片玩这些大材小用了。
如果有个大几十的电烙铁，0805和0603都很好焊的，没有好的0805应该也不是问题。
esp32可以直接驱动红外管，可以不用s8050，s8050的话，最好加驱动他的电路。
建议去b站看看立创之前的训练营，跟着做一个基本就都会了，直接学专业版的。可行立创现在没训练营了，原来有训练营跟着做一期基本就能搞定你说的这些问题。

shay

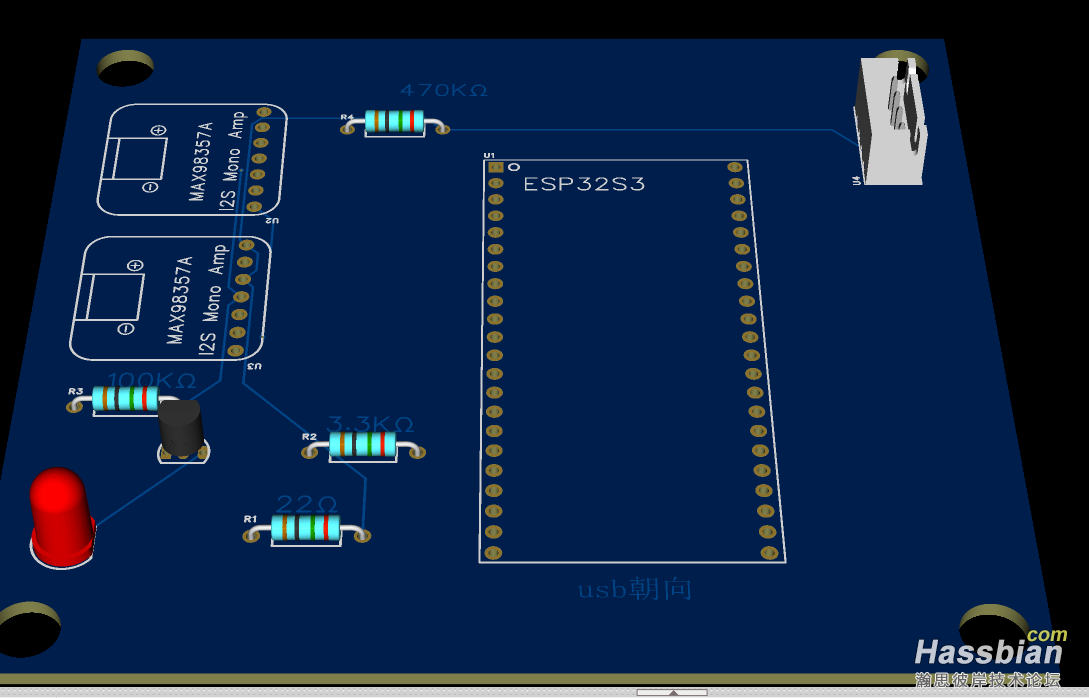

george65 发表于 2025-8-22 20:13
照你的連線畫的  你再看一下線路是不是正確

你这个都完善了 像楼主这样的项目，其实我插件直接都焊开发板针脚上

bugensui

shay 发表于 2025-8-27 08:51
用这个芯片玩这些大材小用了。
如果有个大几十的电烙铁，0805和0603都很好焊的，没有好的0805应该也不是问 ...

第一块打板好了。有个红外的电路有问题，其他功能正常，还在修改中，网上找的开发板模型在pcb的。孔距偏小，开发板插进去费劲，不知道在哪里调整，还要修整下

george65

shay 发表于 2025-8-27 08:55
你这个都完善了 像楼主这样的项目，其实我插件直接都焊开发板针脚上

我習慣在PCB開發板的腳位焊接排母  這樣我開發板可以任意插拔

shay

george65 发表于 2025-8-27 11:09
我習慣在PCB開發板的腳位焊接排母  這樣我開發板可以任意插拔

是这样，我最近的项目就是这么办的，

shay

bugensui 发表于 2025-8-27 10:59
第一块打板好了。有个红外的电路有问题，其他功能正常，还在修改中，网上找的开发板模型在pcb的。孔距偏 ...

有条件的话，先用面包板进行原理验证，验证后再画板子。一般间距是2.54的，不会有问题啊，这个需要改封装，不如换个器件。强烈建议去看一期的训练营教程，比着画一次，基本上就能学个差不多。

bugensui

shay 发表于 2025-8-27 14:05
有条件的话，先用面包板进行原理验证，验证后再画板子。一般间距是2.54的，不会有问题啊，这个需要改封装 ...

好的，谢谢，面包板已经验证了。，就是调整下细节，试错个2次基本上就差不多了

shay

bugensui 发表于 2025-8-27 14:08
好的，谢谢，面包板已经验证了。，就是调整下细节，试错个2次基本上就差不多了 ...

嗯，尽管努力一次成功，但总有不完美的时候，总想着再改一版出来。之前玩也是买插件，后来才知道可以免费打板了，我是23年年中跟着训练营开始画板子，现在感觉一般自己diy板子都能搞得来，不会的时候一头雾水，玩过了也就那样，不难。就是原件买了一大堆，管理起来很头疼

bugensui

shay 发表于 2025-8-27 15:43
嗯，尽管努力一次成功，但总有不完美的时候，总想着再改一版出来。之前玩也是买插件，后来才知道可以免费 ...

我已经学了3周了。简单的板子也能画，不过都是用开发板来放置的，没有用esp芯片，那个电路知识要求更多，还要费力焊接，我从最简单的开始，另外请教前辈1个小问题，画pcb电路版的时候，放置电阻的时候，他有很多封装方式，我都不知道家里的是怎么封装的，不过我都是直插式的，请问，我在元件库里随便找个直插式的电阻，放在pcb里，焊接的时候，我用自己正确的电阻焊上，影响他的电路吗？我自己焊接，不用嘉立创smt，就当焊盘使用。

george65

bugensui 发表于 2025-8-27 21:48
我已经学了3周了。简单的板子也能画，不过都是用开发板来放置的，没有用esp芯片，那个电路知识要求更多， ...

元件库里的电阻只是表示用什麼類型大小的电阻  要用多少Ω的电阻則看你實際需求
