嘉立创eda问题咨询

bugensui

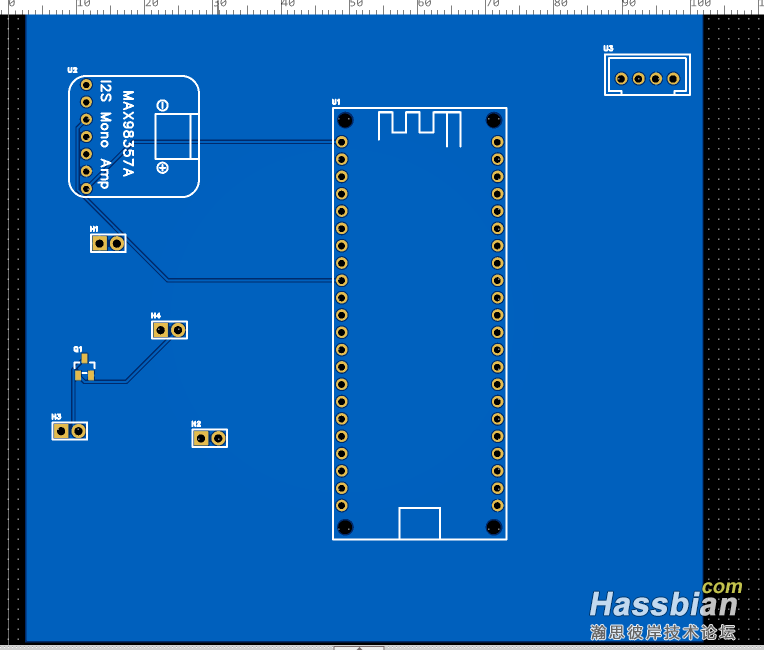

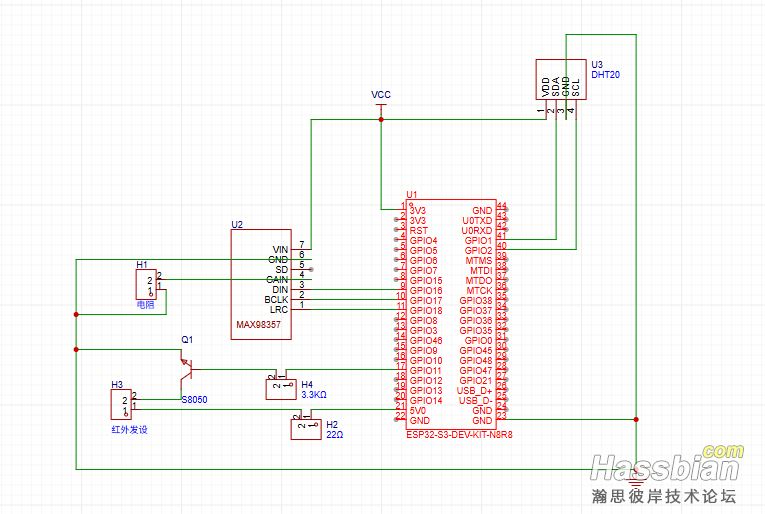

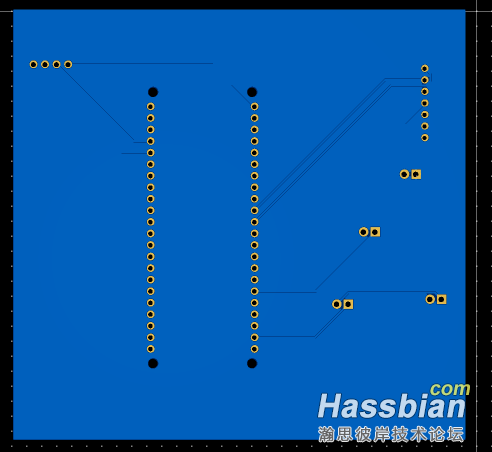

最近我在学习嘉立创画pcb板子，学了2周，目标是做个最简单的pcb，不太会高深的电路知识，就用到了esp32s3开发板，温湿度传感器，max98357，红外发射管，三极管，电阻，用pcb把这些元件连接起来，这样焊接也简单，麻烦大佬简单看下，有没有大问题？另外我有几个小问题。请大佬指导下，。


1.嘉立创里的电阻，三极管这些，貌似都是贴片上的，我只有电烙铁，贴片的原件我焊接不了。我家里的这些小元件都是插针式的，比如三极管这个位置，pcb上是平的，我能用插针式的三极管焊接不？部分电阻我是留了2p的插针孔，这样我可以焊接，不知道行不行，

2，铺铜，泪滴是啥意思，一定得铺吗？不铺是不是不能用了？

3，开发板上的引脚编号，文字，我要一个1个在pcb上输入吗？

mqs000

贴片的你可以用0805或者1206的用电烙铁好焊接一点   铺铜不是必须要铺  铺了还散热  但你元器件少不需要铺铜 。引脚编号是给你自己看的  自己知道引脚的话不需要也行

冬瓜HA

这些不是难事。按照以下规则来就行：
1、贴片电阻之类，封装在0603以上基本上焊接可以很方便。
A、尽可能用刀口的电烙铁头，比较通用。生手建议可以使用小刀头。同时，有些年级的，用马蹄头也可以。
B、使用低熔点的焊锡丝，一定要含松香那种。最好买点助焊剂之类的备用。
C、贴片焊接讲求先在一个焊盘上上多点锡，然后再化焊，把器件一头放入后，保持器件不动的情况下，烙铁头离开。这是一种单点定位的方式。
2、铺铜怎么解释合适呢，你看看你常见的板子，很多地方是大面积的GND，基本上是铺铜的方式。不铺能用，反正你是试试，慢慢来的。其次，泪滴是一种焊盘与线之前更稳定的方式，前期不用也行。
3、引脚和线对上就行，文字类，可以后期完善的。不需要强求。

PCB布线要精的话，需要多年积累的，小玩玩，练练手，可不用强求那么多。电路能通，自己能焊，就是第一步了。等成功了，再完善时候，很多东西就会慢慢熟，论坛里玩硬件的也很多。

bugensui

mqs000 发表于 2025-8-22 16:12
贴片的你可以用0805或者1206的用电烙铁好焊接一点   铺铜不是必须要铺  铺了还散热  但你元器件少不需要铺 ...

好的，你说的很清楚，我基本上都明白了。我是pcb小白，谢谢

bugensui

冬瓜HA 发表于 2025-8-22 16:16
这些不是难事。按照以下规则来就行：
1、贴片电阻之类，封装在0603以上基本上焊接可以很方便。
A、尽可能用 ...

谢谢大佬指导，我已经跨出了第一步，后面肯定会越做越好，目前就是暂时对焊接没有信心，pcb设计多学学，后期肯定就会了。

george65

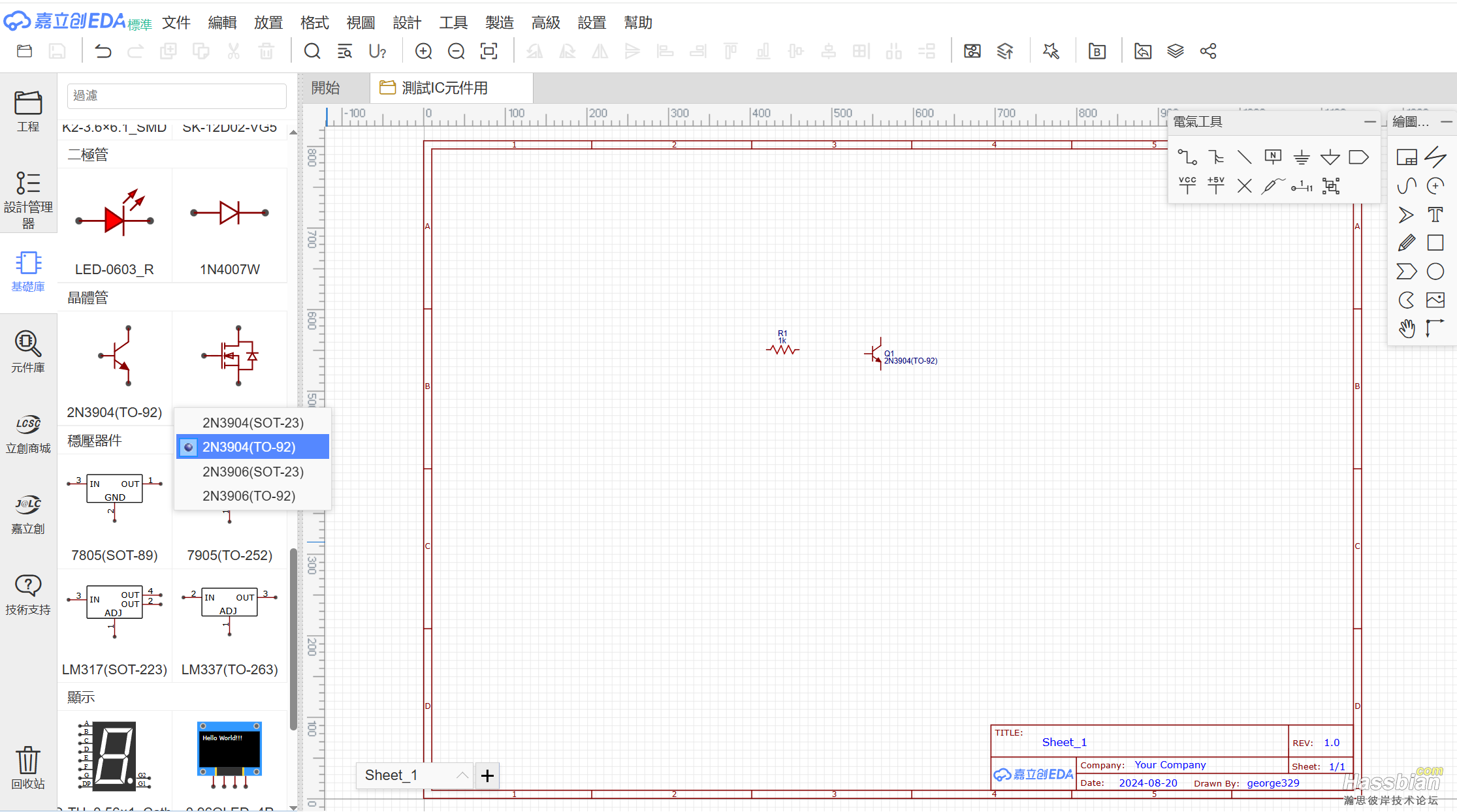

嘉立創的元件也有直插的


這是1/4W電組


這是TO92封裝的三極管

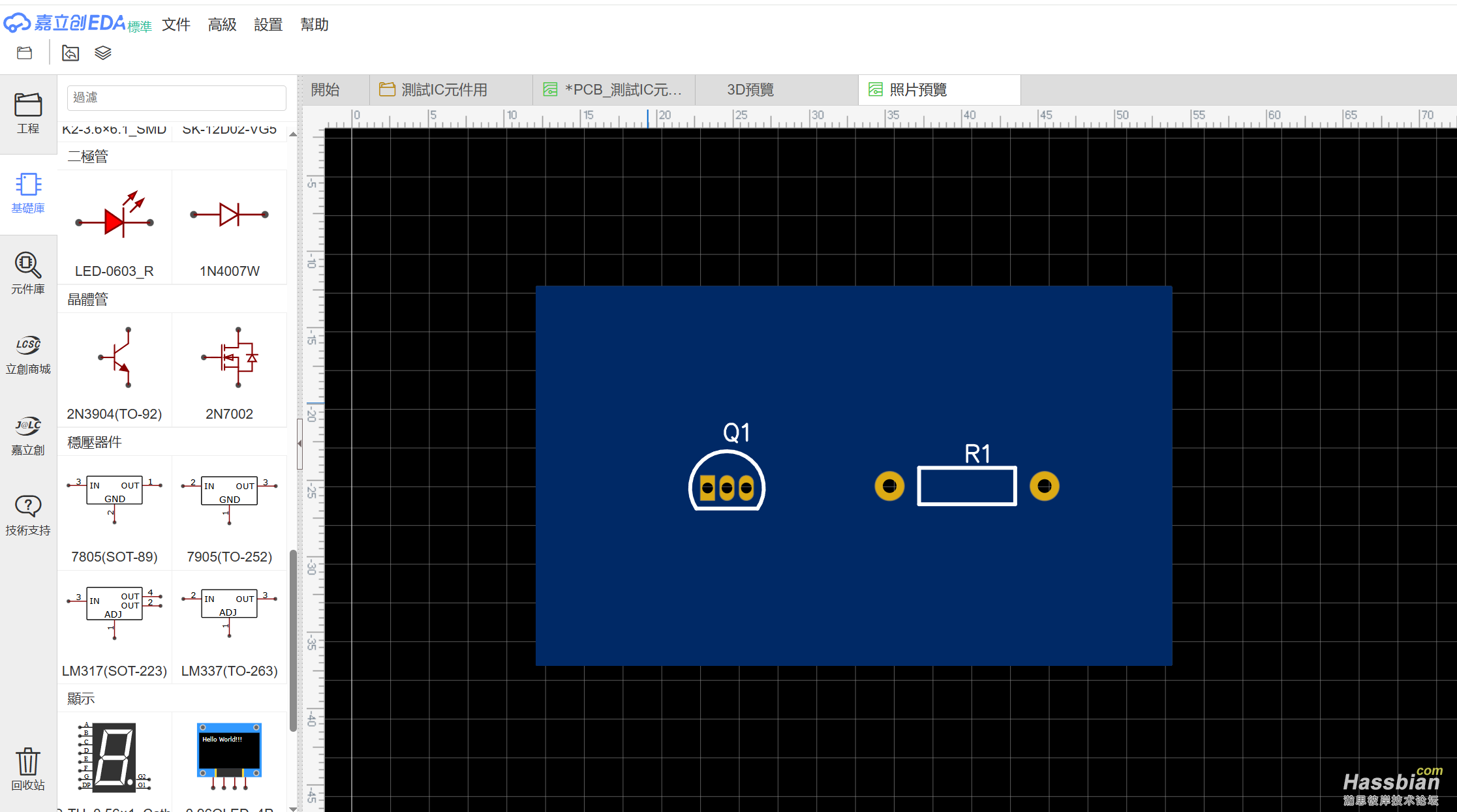

2D預覽

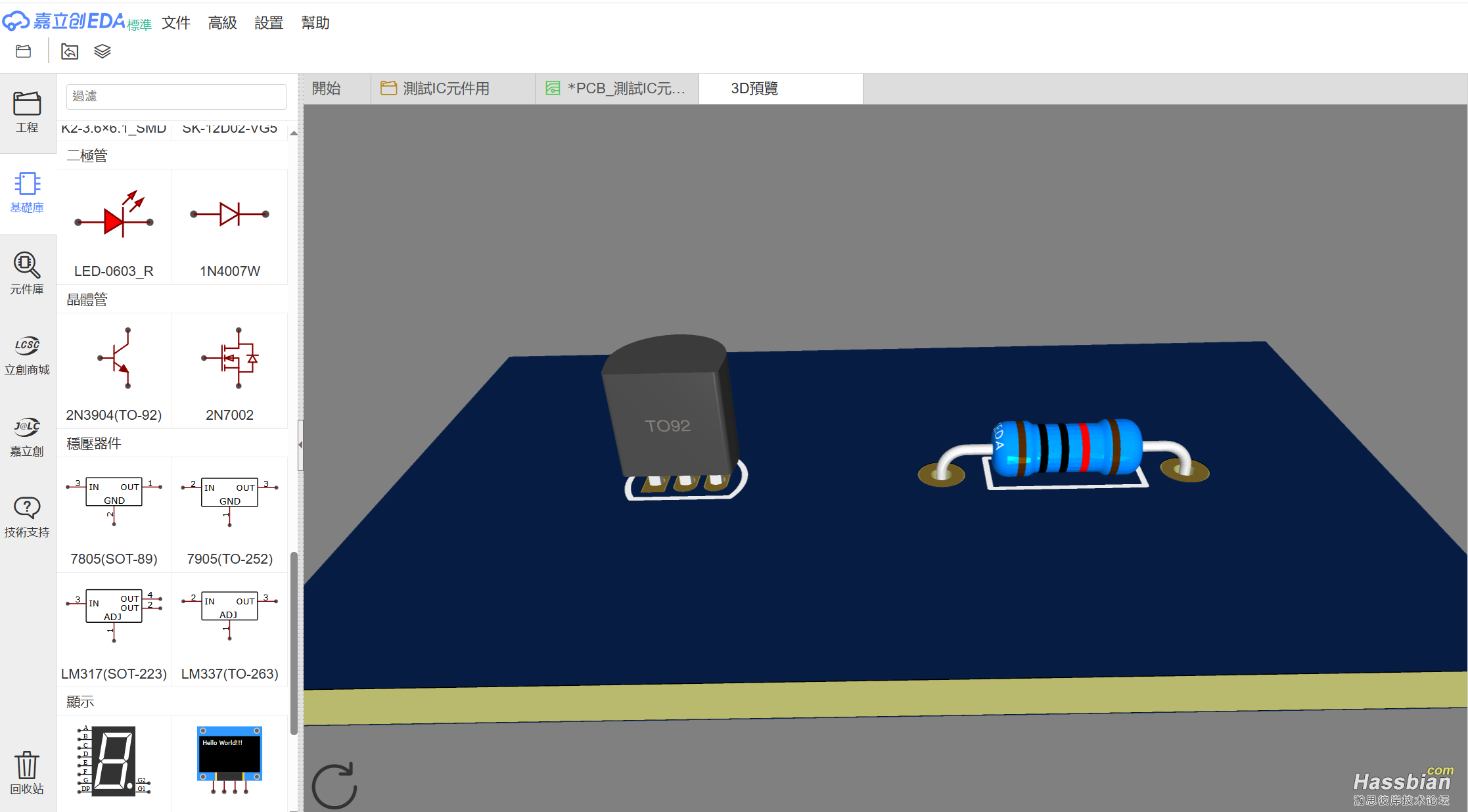

這是放上去後的3D預覽

scry

说一个选元件的小技巧，可以在立创商城里搜索，然后看图片，找到想要的元件，复制编号到eda的元件库里搜索
我刚开始画板的时候，想找一个贴片排针，但是我不知道这个叫贴片排针，只知道是排针，然后在eda元件库里翻了好久，这个对新手非常不友好

sorrypqa

这个max98357，我用起来声音很小，不知什么鬼情况

jjcs

硬件白痴连别人的pcb都不好改

george65

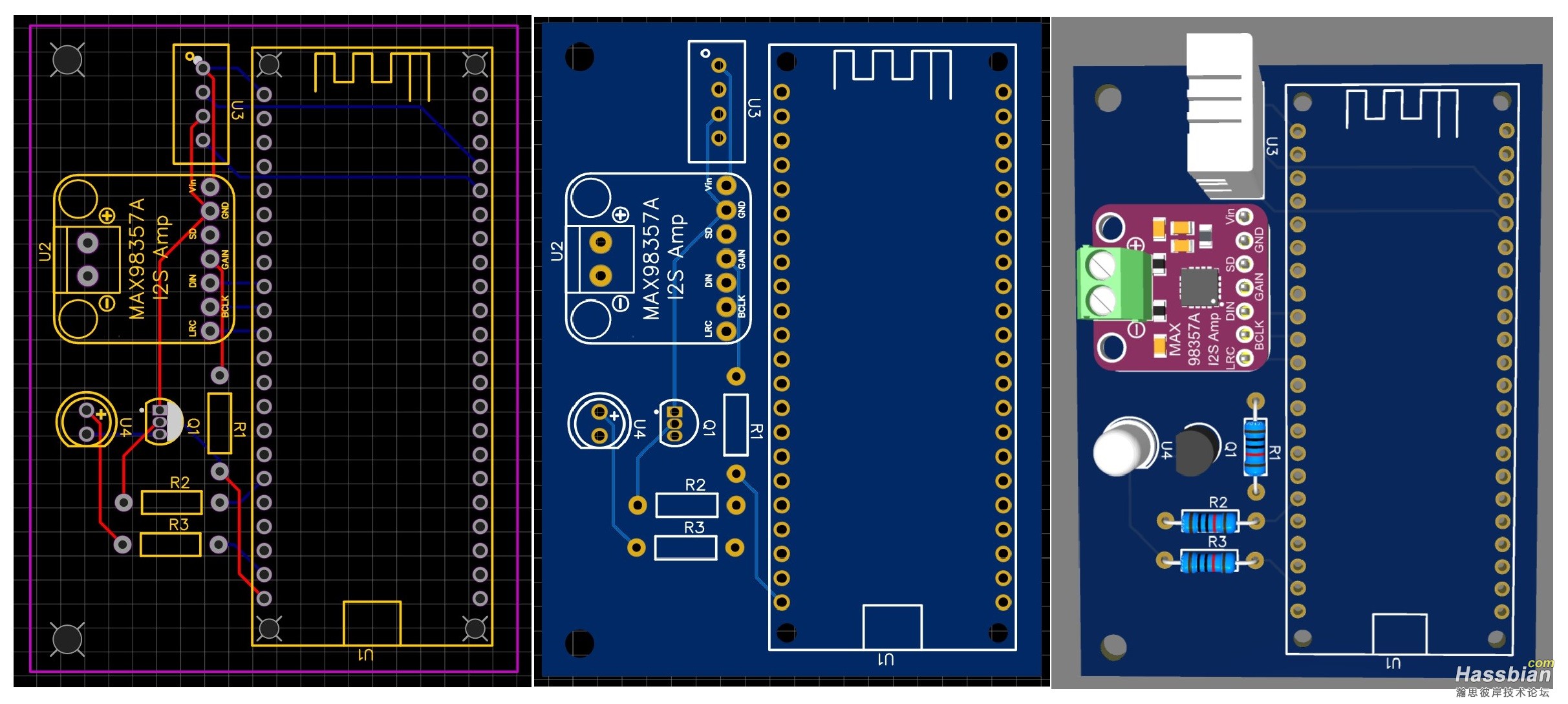

照你的連線畫的  你再看一下線路是不是正確
