HASSMART单零火86开关智能改装模块接线教程

 火... [复制链接]


123

主题

4548

回帖

1万

积分

管理员

囧死

积分
16548
金钱
11792
HASS币
45
发表于 2018-1-23 21:04:41 | 显示全部楼层 |阅读模式
感谢各位坛友的大力支持,让各位久等了!

模块第一批已经陆续发货,现将接线图发布如下。各位在拿到产品安装前,请务必仔细阅读本文,如有疑问可在此提出或在群内提出,切忌不问明白乱接线!另外再次提醒,强电有危险,在测好零线火线后标记好,安装开关时一定要断电操作!

重要提示:
0、模块上的透明热缩管是绝缘用的,不可以撕掉!!
1、机械开关不直接与零/火线相接,而是与模块出来的信号控制线相连,一定要严格按本贴方式来接线;
2、如果你用单火接线方式,一定要把黑色的零线用电工胶布包好,否则可能会有短路危险!
3、接线前先确定下灯的瓦数,如果有接近100w的,且要装在双开或三开上,不!要!把!100w这个灯接到第一路,可接到第二或第三路,否则可能出现烧坏现象。超过100w的灯,不建议使用。


首先是单火单开接线图:



注意:单火必须接电容,电容要接到灯上,不是开关上!

正确示范:


吸顶灯(一定要接到220v进线端,不要接到led控制器输出端):



筒灯(这里只是示范,真实接线记得缠绝缘胶布或用接线端子):



种种错误的我就不示范了,免得误导大家。。。

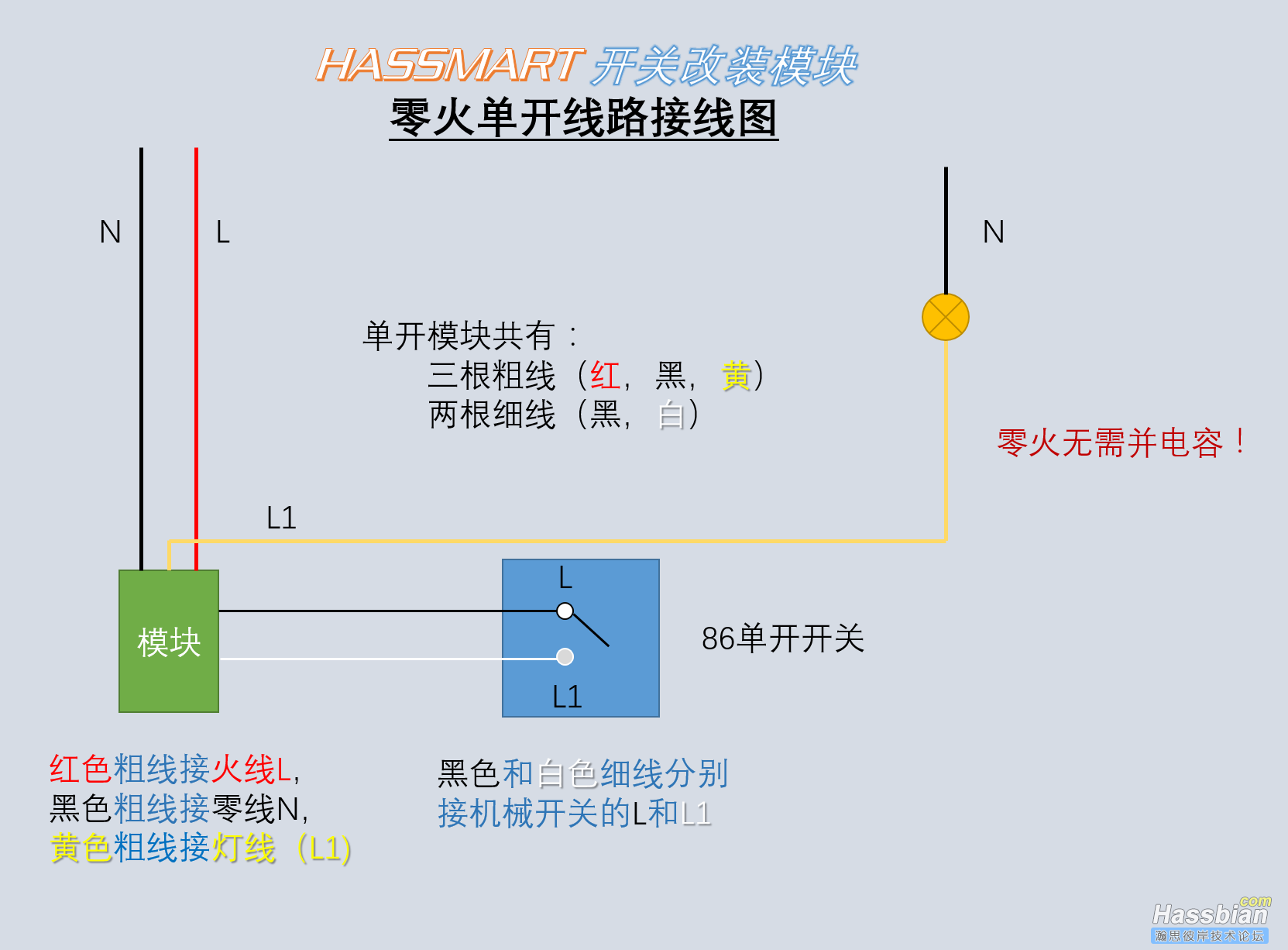

然后是零火单开接线图:


接下来是单火双开:


还有零火双开:


关于三开,跟双开是类似的,只不过多了一路L3而已,参照双开接线图即可,这里不再赘述。

PS:此贴仅限单控,双控请参考此贴:https://bbs.hassbian.com/thread-2326-1-1.html

Happy automating with HASSMART!
