本帖旨在探索、学习，请在保护好设备与自身安全的前提下进行尝试。
注意：
1. 拆机可能无法还原安装，需要胶水粘合。
2. 刷机后无法米家，会修改为esphome驱动的方式，但是在 HA 里可以拿到按钮触发的事件
3. 注意断电及自身安全
本帖的视频教程，请前往 【手摸手】告别米家，拥抱HomeAssistant~手摸手带你刷机，把领普自发电门铃接入HA （记得一键三连）
本帖的文字教程在我的 github 仓库，供查阅和配置文件下载 领普自发电门铃G6L-WIFI版基于ESPHome的定制化组件
正文开始：

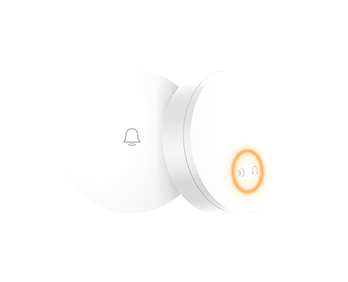

首先是外观，一个接收器、一个发射器，透过443发射，然后主控用 esp32接收。
发射器是不需要电池的，用的法拉第原理，电子线圈感应电之类的，我找了一张拆开的接收器的图，实际上就是线圈+磁铁，在按下的时候会瞬间有电
正常接入米家后，按门铃会收到通知
想接入 HA 的话，需要用插件，按照常规思想，WIFI 的设备使用 xiaomi miot auto 去接入，但是发现接入后，只能调个音量或者一个开关，拿不到事件
所以，这条路我放弃了，但是我想到，既然是443的，就好奇用什么去控制，然后查阅了一些资料，用的是 SZY8039B 这个门铃芯片，就突发奇想去拆机。（注意，拆机后需要用胶水粘合）
拆机过程
这里是超声波焊接的 ，撬开后还原需要用胶水
看到主板正面
ESP32芯片放大特写

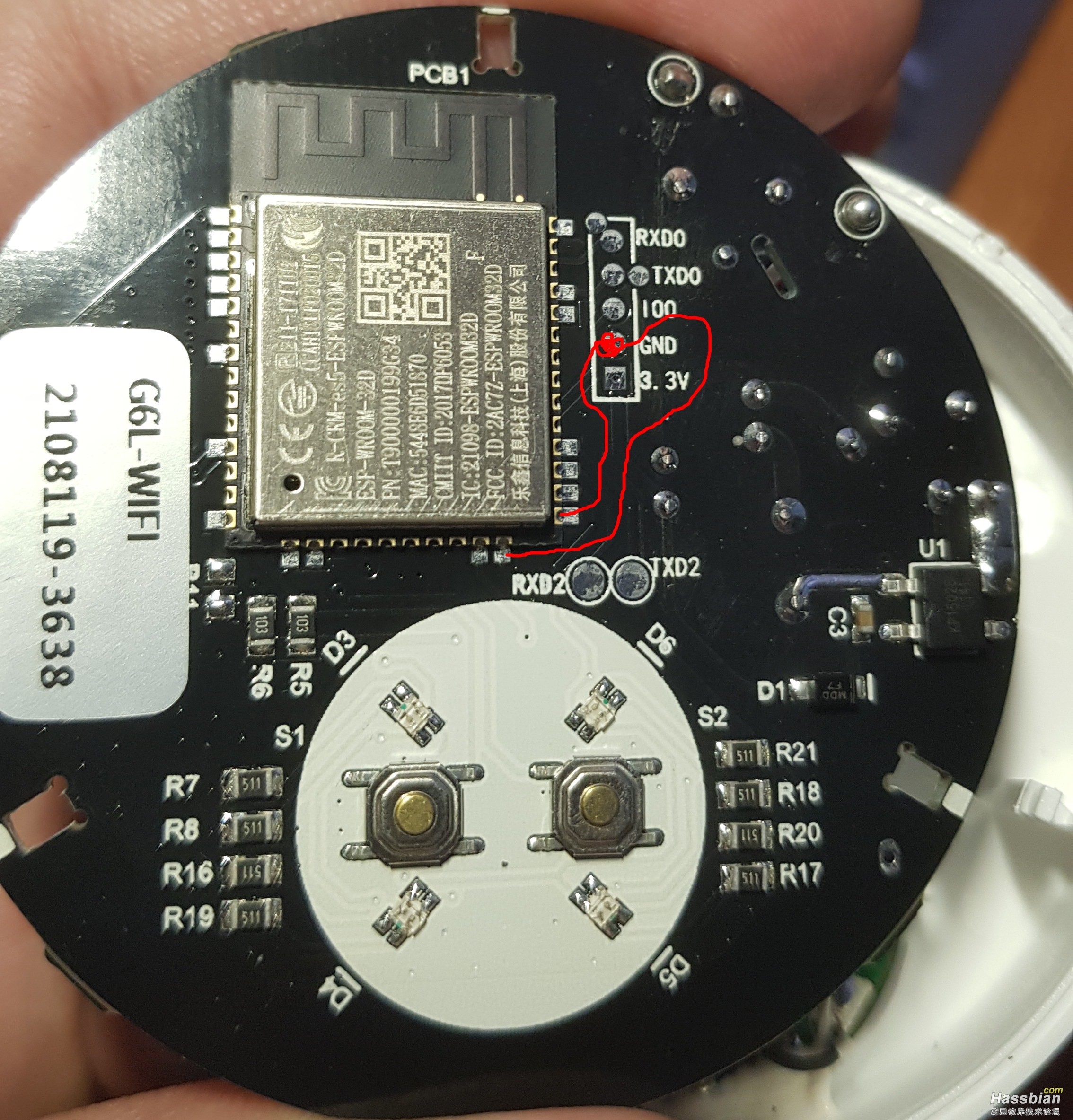

背部有3.3V 和 GND 的供电，刷机的时候使用这个去供电
然后正面有 RXD0、TXD0、IO0、GND、3.3V。
有些这些针脚，基本上就可以自己刷机了。
刷机准备！
1. 刷机前，保证你的电脑有ch340驱动，然后先把 RXD0,TXD0和 GND 引出线路，与 ttl 转usb 链接。 你可以按照我上面说的用背面的3.3v 单独供电，也可以使用刷机焊盘下面的3.3V（图二）（可能不稳定）

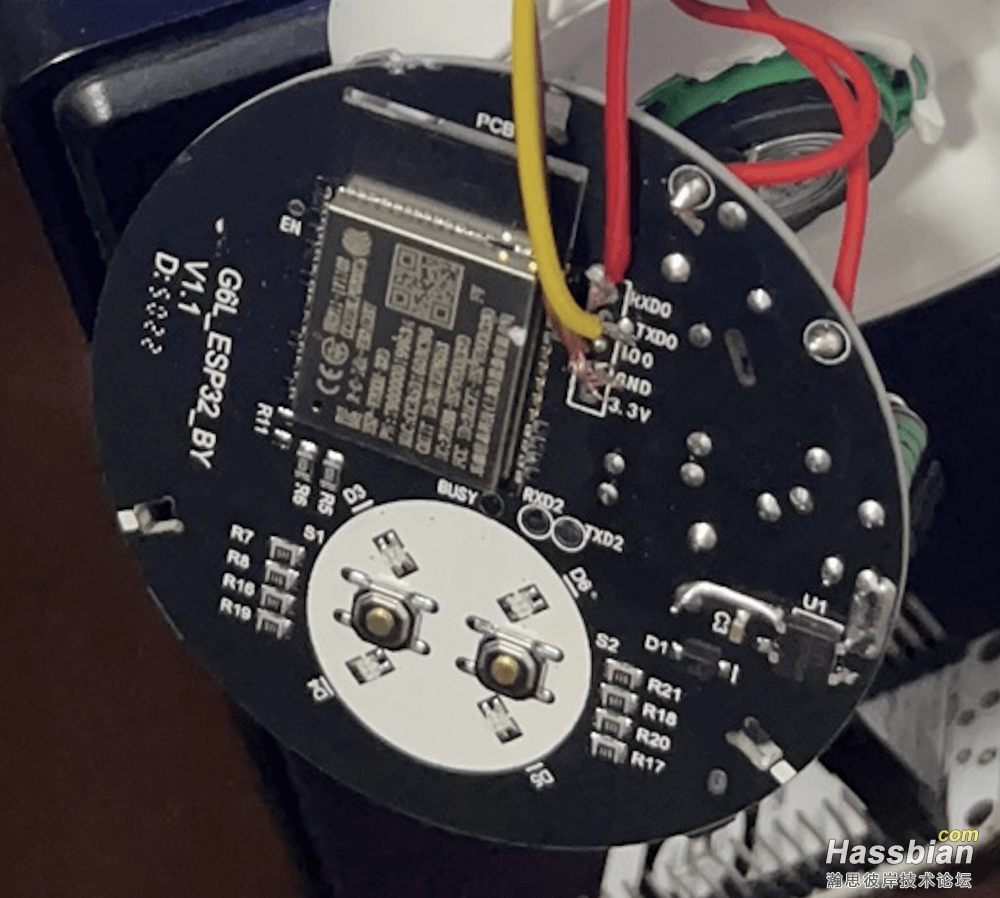

注意，门铃电路板的 TX 和 RX 要 转接板的 TX 和 RX 翻过来接入，放两张图供参考。然后先别插入电脑。
然后，需要把 ESP32启动到刷机模式

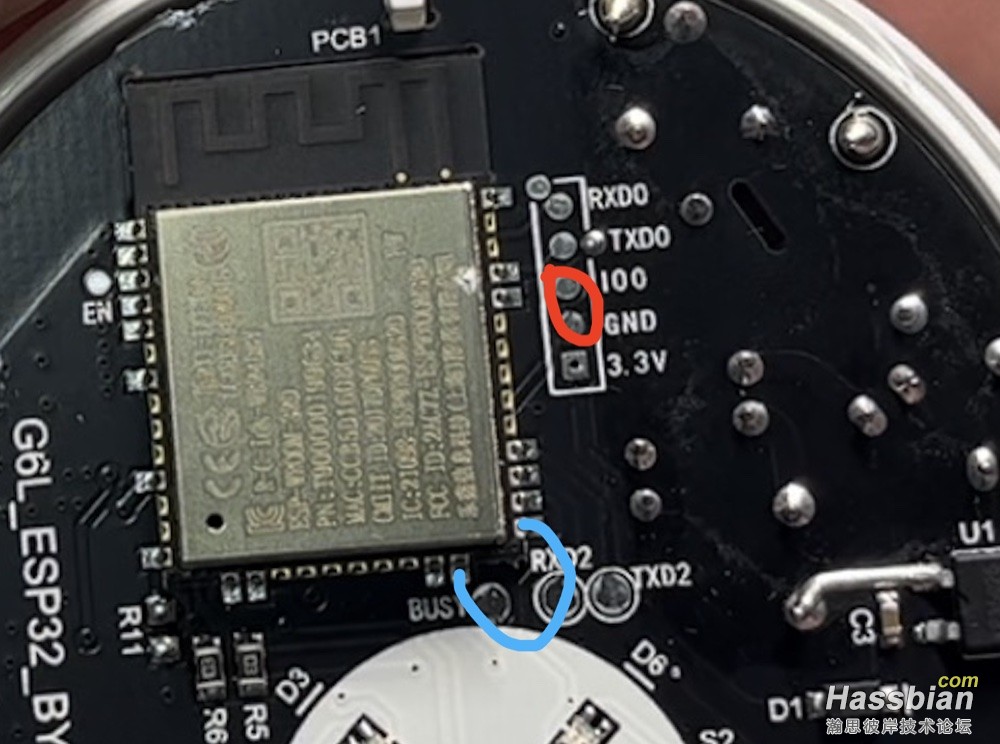

需要短接芯片的右下角2个针脚与 GND
我用万用表测试了，右边最下面的和焊盘 IO0是通的，所以，我的方案是先连接右下角的2个针脚，然后再短接 io0和 GND，这样会更方便。可以参考上面发的那个图。
一切准备就绪，刷机顺序是：
- 将 GND、TXD0、RXD0 连接到串口转 USB 适配器（确保将 ESP 的 RXD0 连接到适配器的 TX（或 TXD）引脚，将 ESP 的 TXD0 连接到适配器的 RX（或 RXD）引脚）
- 将您的串口转 USB 适配器连接到您的计算机，记下它显示的端口（取决于您的操作系统，这可能类似于 COM0 或 /dev/ttyUSB0）
- 将右下角的2个焊盘（如上所述）短接至 GND
- 使用电路板背面的 3.3V 和 GND 焊盘为门铃供电
- 运行 esphome run doorbell.yaml（将“doorbell.yaml”替换为您的 YAML 文件名称）
- 编译完成后，系统会提示您选择如何执行更新； 选择您的串口转 USB 适配器
- 刷机完成后，拔掉门铃的5V电源，去掉右下角那对引脚和GND的短接，重新上电即可正常开机
- ESP32 应该启动并连接到您在 yaml 文件中配置的 WiFi 网络； 然后您可以将它添加到您的 Home Assistant 并开始将它集成到您的家庭自动化中！
刷机过程略，但是注意，安装依赖与编译是比较慢的，需要我的网络和机器整体都还行，都需要10分钟，供参考。
然后配置发射器
刷入 ESPHome（启用转储程序）后，使用“esphome logs doorbell.yaml”连接（通过串口或 wifi）到 ESP32 并查看日志输出。 按其中一个按钮应该会产生如下日志消息： [remote.linptech_g6l:068]: Received Linptech G6L: address=0x123456 然后，您可以在配置文件里的remote_receiver区域 （参见 doorbell.yaml）中使用 address= 之后的部分（包括 0x 前缀）。

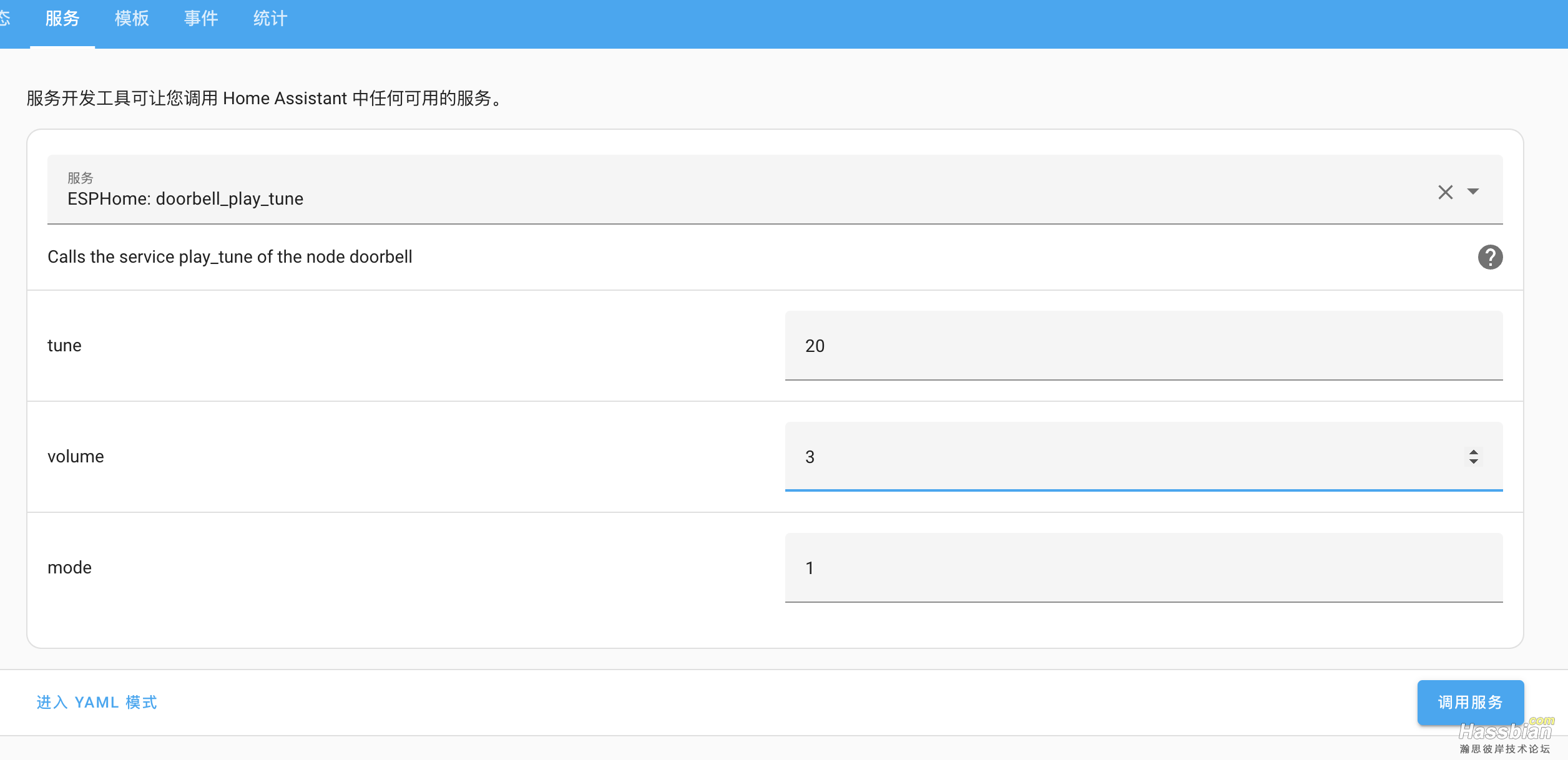

最后，在 HA 里的服务里，可以看到以下服务（如果您你没改我的刷机文件的话）： | Service name | Description | Parameter 1 | Parameter 2 | Parameter 3 | | esphome.doorbell_play_tune | Play a tune/chime | 乐曲 [int, 1-40] | 音量 [int, 1-8] | 模式 [int, 1-4] | | esphome.doorbell_stop_playing | Stop the tune/chime, if one is currently playing | | | |
mode 参数不是特别有用，因为在 G6L-WIFI 中，LED 连接到 ESP32 而不是 SZY8039B。 因此，模式 1、2 和 4 播放音乐而模式 3 不播放（这没什么用）。 请注意，所有服务名称上的 doorbell 前缀是您的 ESPHome 节点的名称，如您的 yaml 文件的 esphome: 块中所定义。 如果这些服务没有出现在 Home Assistant 中，请尝试重新启动门铃，以便它重新连接到 Home Assistant。

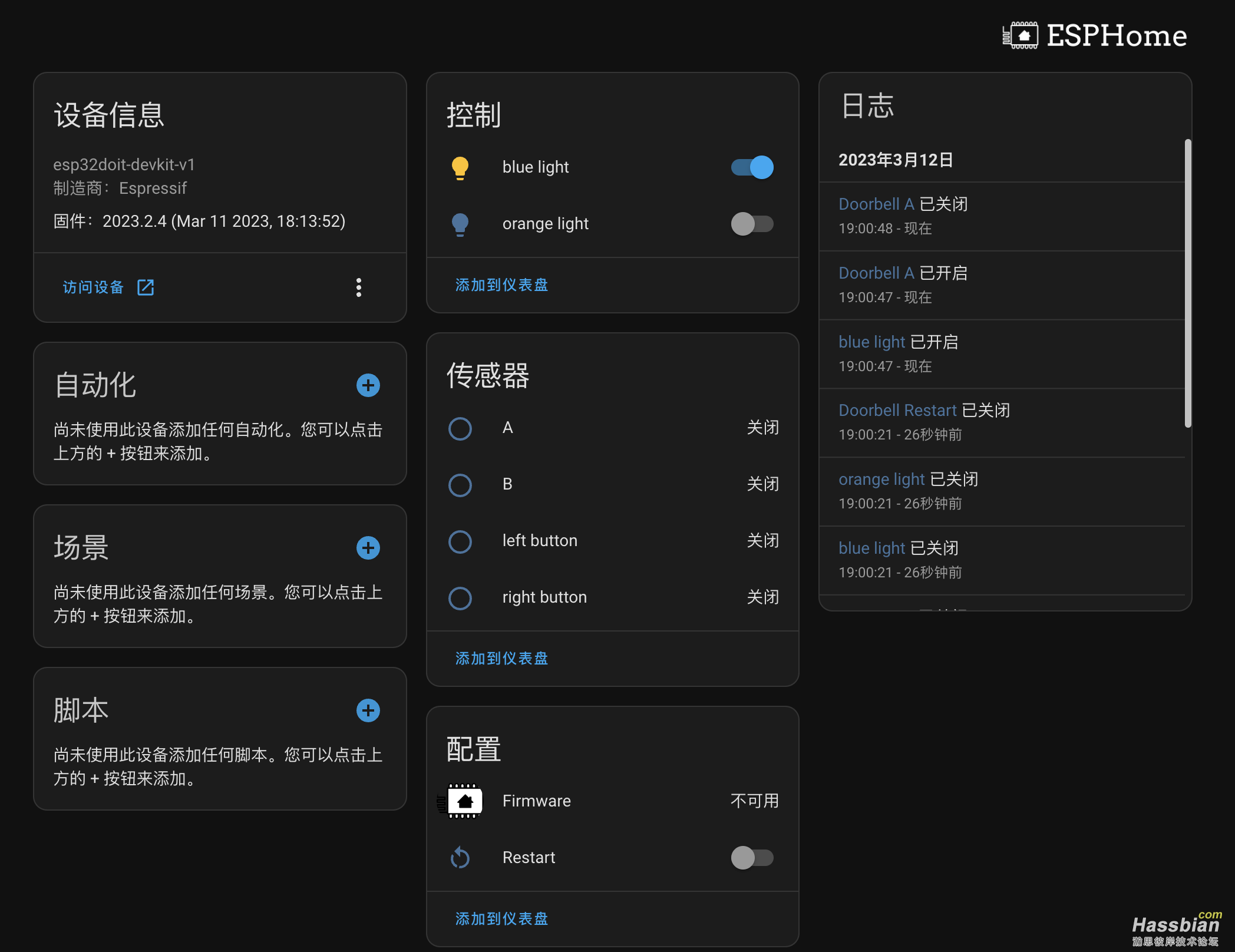

然后，最后接入后是这样
老规矩，喜欢折腾的，可以考虑一起交流，是 xiaomi miot auto作者的交流群
|
