[硬件DIY] All-In-One 毫米波传感器

[复制链接]

21

主题

529

帖子

3513

积分

元老级技术达人

积分
3513
金钱
2974
HASS币
10

教程狂人

QQ
发表于 2023-3-9 15:16:31 | 显示全部楼层 |阅读模式
本帖最后由 alei643 于 2023-3-11 15:30 编辑

首先感谢@mrlaogui,本模块纯属复刻,抄了很多作业,原贴传送门

特性


  • 支持HLK主流毫米波传感器,如LD1115H、LD1125H、LD2410、LD2410C,支持萤火工场的CEM5825F和CEM5855H
  • 延长了Type-C与BH1750FVI的PCB焊脚,焊接更容易
  • 由于毫米波传感器本身放热量较大,故弃用温湿度传感器
  • 兼容数字PIR与模拟PIR,支持森霸AM312系列、D203系列PIR传感器


注意

1.因LD2410C的针脚放置错误,可能会烧毁模块,此问题已在V1.2版本中修正
2.PCB V1.3之前版本,需要将ESPHome固件中的GPIO17与GPIO16调换,否则无法与毫米波模块通讯
3.本模块理论支持主流毫米波传感器,但除CEM5825F外,文中提及的其他毫米波模块均未进行实测,请三思后谨慎实施本项目,避免产生损失。
4.外壳、固件均沿用帖子中的,请移步原贴下载
5.光线传感器打孔位置(0,18),孔径6mm;热释电红外传感器打孔位置(0,-18),直径12mm
6.森霸AM系列PIR传感器可焊接在PCB板上,建议选择20mm针脚AM312,PIR探头尽量安装在透镜内;森霸DB系列传感器需要另外焊接PCB转接,相对于AM312,检测范围更广,距离更远,建议选用D205B

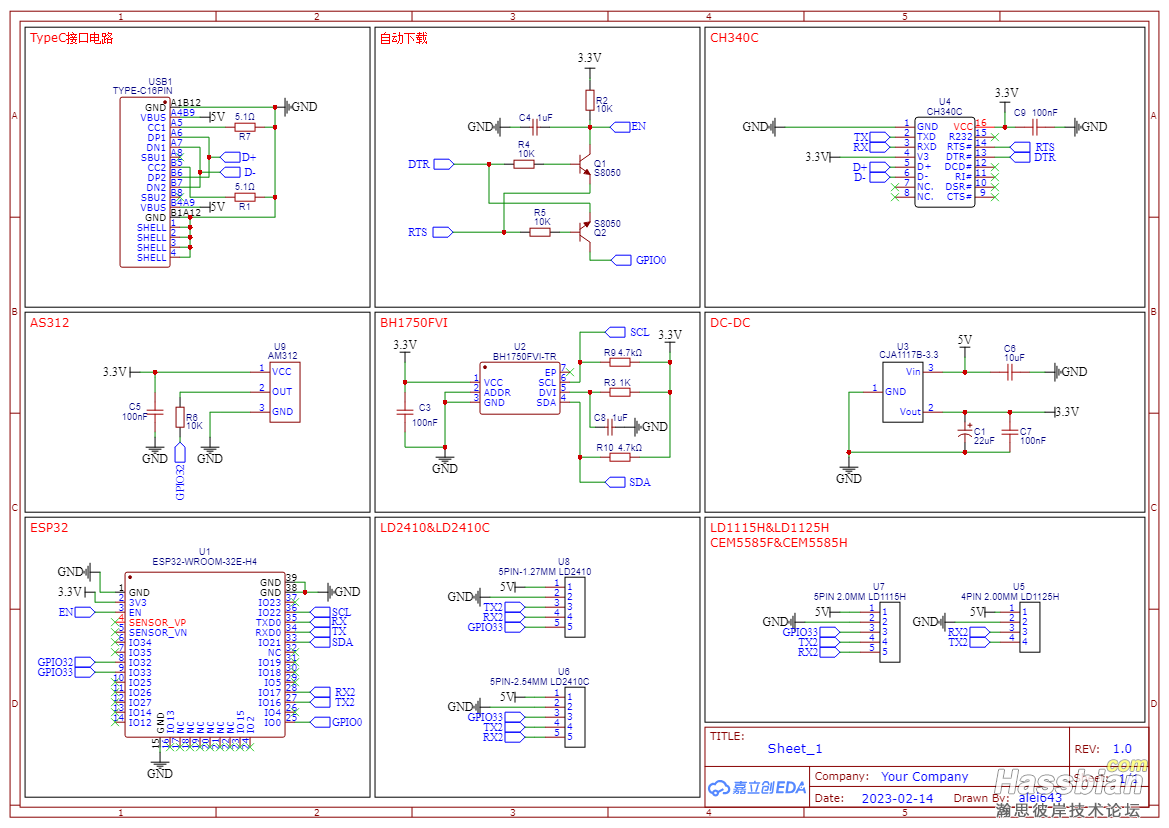

附图


热释电附图


附件

感谢@tcwj2008朋友提醒,已修正ESP32天线下覆铜的问题

PickAndPlace_PCB_毫米波V1.3.csv (5.75 KB, 下载次数: 18)
游客,如果您要查看本帖隐藏内容请回复

评分

参与人数 5金钱 +40 收起 理由
griddz + 5
tianzhuang55 + 5 高手,这是高手!
隔壁的王叔叔 + 10 论坛有你更精彩!
sorrypqa + 10 大神666!
georgewu57 + 10 论坛有你更精彩!

查看全部评分

回复

使用道具 举报

1

主题

43

帖子

202

积分

中级会员

Rank: 3Rank: 3

积分
202
金钱
159
HASS币
0
发表于 2023-3-9 16:19:20 | 显示全部楼层
漂亮,mark一下
回复

使用道具 举报

17

主题

575

帖子

3547

积分

版主

Rank: 7Rank: 7Rank: 7

积分
3547
金钱
2957
HASS币
40
发表于 2023-3-9 16:45:12 来自手机 | 显示全部楼层
太棒了,人体存在检测越来越完善了,相信很快就可以大规模铺开,进入 HA 玩家的日常生活了
回复

使用道具 举报

0

主题

16

帖子

133

积分

注册会员

Rank: 2

积分
133
金钱
117
HASS币
0
发表于 2023-3-9 19:17:32 | 显示全部楼层
可以哦 感谢楼主
回复

使用道具 举报

0

主题

13

帖子

82

积分

注册会员

Rank: 2

积分
82
金钱
69
HASS币
0
发表于 2023-3-9 21:28:28 | 显示全部楼层
新鲜出炉
回复

使用道具 举报

12

主题

400

帖子

1437

积分

金牌会员

Rank: 6Rank: 6

积分
1437
金钱
1037
HASS币
0
发表于 2023-3-10 09:22:40 | 显示全部楼层
本帖最后由 sorrypqa 于 2023-3-10 09:32 编辑

非常不错,手残党不敢玩,期待小黄鱼上有得卖还有个问题要请教大佬,Gerber_PCB_毫米波.zip里面的文件用什么打开?
回复

使用道具 举报

0

主题

328

帖子

1151

积分

金牌会员

Rank: 6Rank: 6

积分
1151
金钱
823
HASS币
0
发表于 2023-3-10 10:22:47 | 显示全部楼层
本帖最后由 Ari 于 2023-3-10 10:26 编辑

感谢分享  这是用黑珍珠那个外壳吗
回复

使用道具 举报

3

主题

303

帖子

2215

积分

论坛积极会员

积分
2215
金钱
1912
HASS币
10
发表于 2023-3-10 10:36:08 | 显示全部楼层
别呀,天线下铺铜,怪吓人的
回复

使用道具 举报

4

主题

51

帖子

423

积分

中级会员

Rank: 3Rank: 3

积分
423
金钱
372
HASS币
0
发表于 2023-3-10 10:58:37 | 显示全部楼层
来个大神画个3D模型外壳,筒灯位安装就完美了
回复

使用道具 举报

21

主题

529

帖子

3513

积分

元老级技术达人

积分
3513
金钱
2974
HASS币
10

教程狂人

QQ
 楼主| 发表于 2023-3-10 11:03:50 | 显示全部楼层
sorrypqa 发表于 2023-3-10 09:22
非常不错,手残党不敢玩,期待小黄鱼上有得卖还有个问题要请教大佬,Gerber_PCB_毫米波.zip里面的文件用什 ...

直接用立创的PCB下单助手下单,可以直接打PCB板子,每月可以撸2次羊毛
回复
