C佬手摸手教你魔改大金空气传感器，让你拥有一个空气盒子~

cheny95

先上一位大佬的改造图（如有侵权，联系删除）



提示：本帖实际上我自己在 B 站做的视频教程分享，原视频：【手摸手】C佬手摸手教你魔改大金空气传感器，让你拥有一个可以接入HA的智能空气盒子~
我给转成文字教程，只是想让各位坛友更多的去有 DIY 的乐趣。（参考的教程也会一并发出来）



参考教程
github 文字版：https://github.com/louliangsheng/daikin-air-sensor
B站视频版：https://www.bilibili.com/video/BV1PY4y1y7sE   （我自己的）

本身我的视频也是咱群里的大佬研究出来的一些方案，我加以实现并记录下来分享给大家！（交流请看文章末尾）

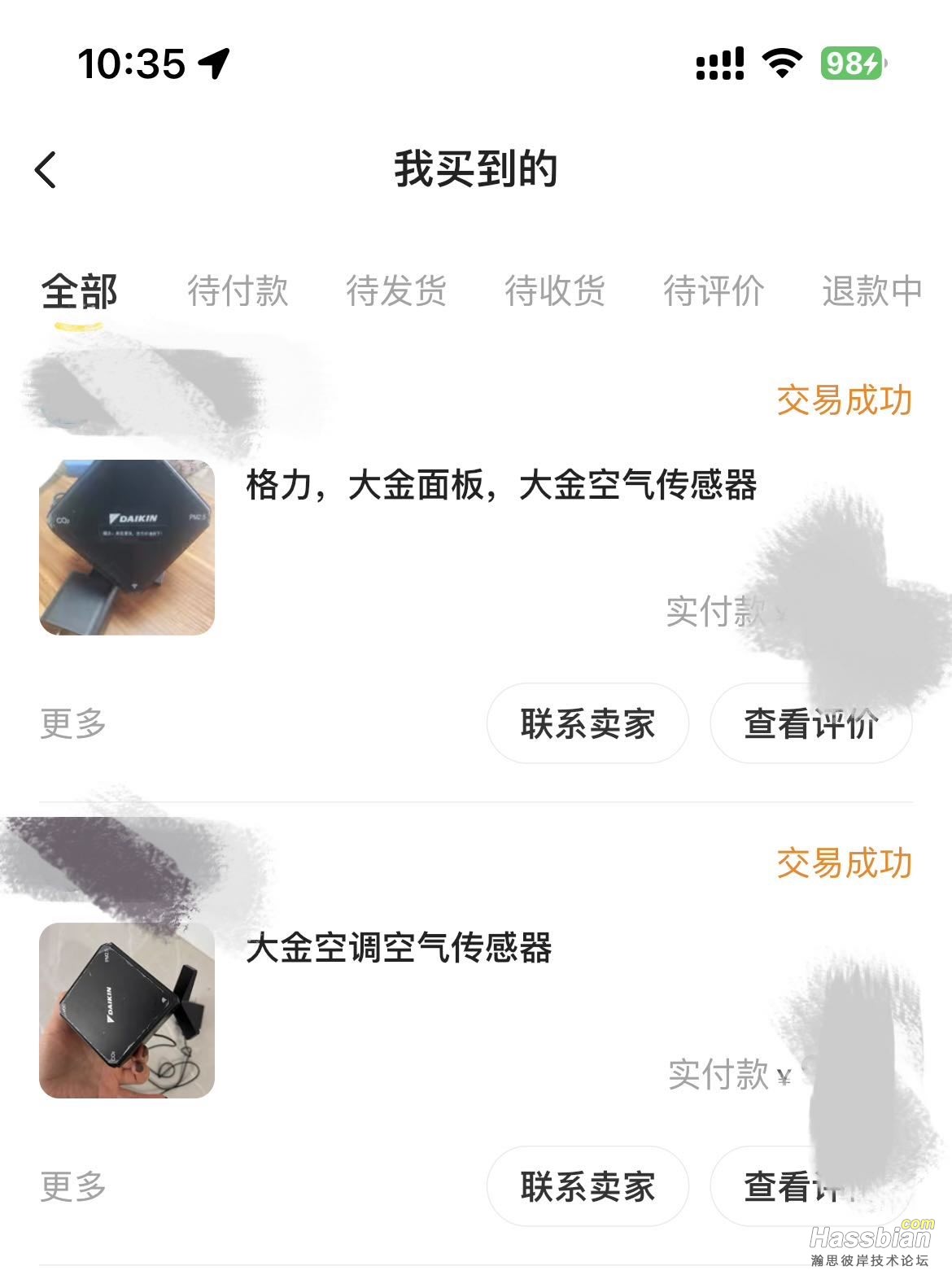

我自己也是自费购买进行拆机、刷机的折腾，验证通过才发出来的！下面是购买记录！


正文开始！

首先，大金空气检测传感器长这样


该传感器分2个版本，我们称之为一个是 AA，一个 AB，目前来说，两款的传感器基本一致，只是驱动方式和是否方便扩展。这里建议买 AB 版本。

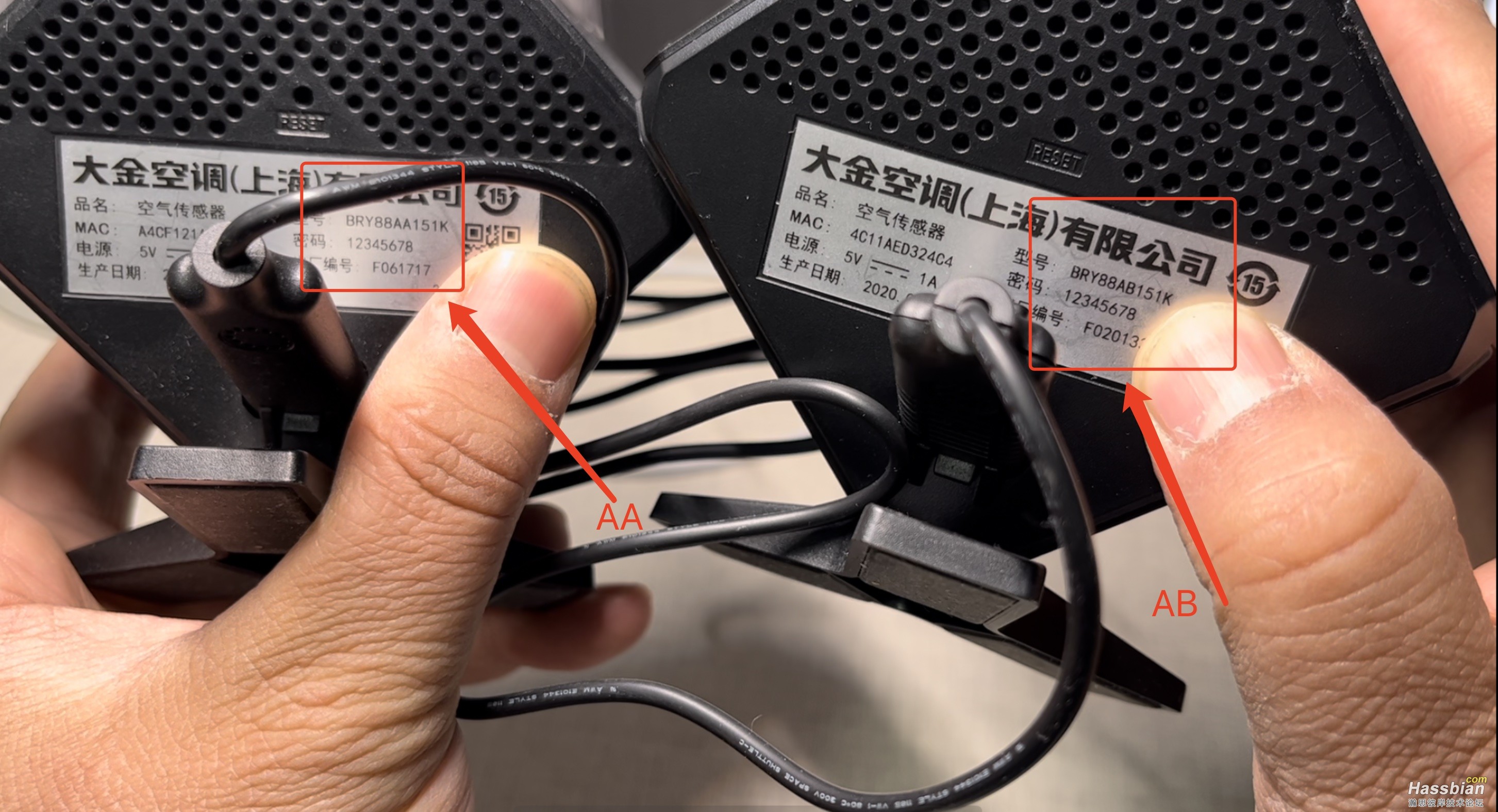

如何区分呢~
AA 版本无甲醛字样，AB 版本有甲醛字样。



确定版本后然后进行拆机~

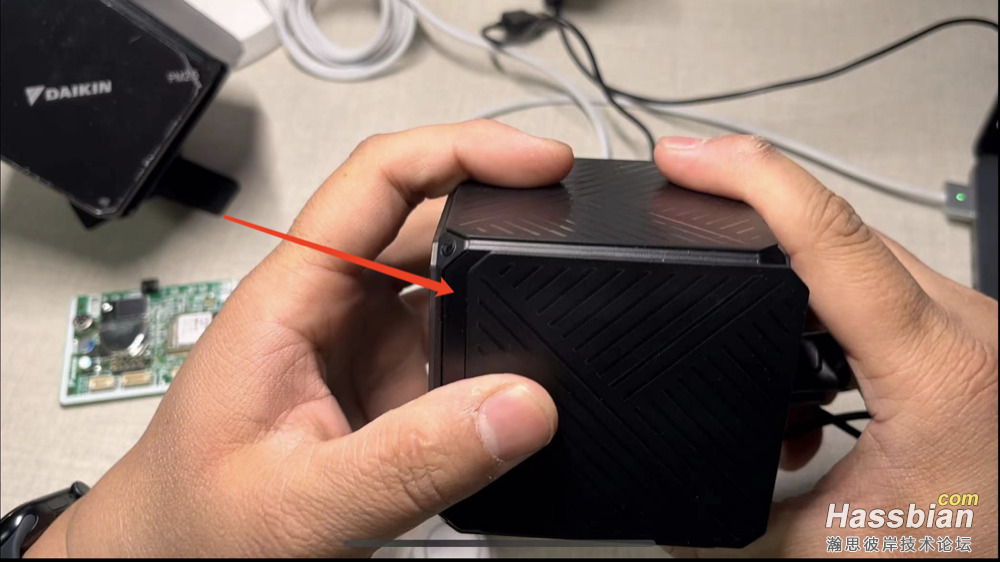

先去掉侧板

然后开始拆机，拆机注意用几个撬片会更方便，然后在中框上方先塞进去

然后几个边都塞一下

就可以顺利取出了

然后看内部结构


pms传感器有2种型号！请注意！
分别是 PM2005和 PM2105，这个地方后面会用到！

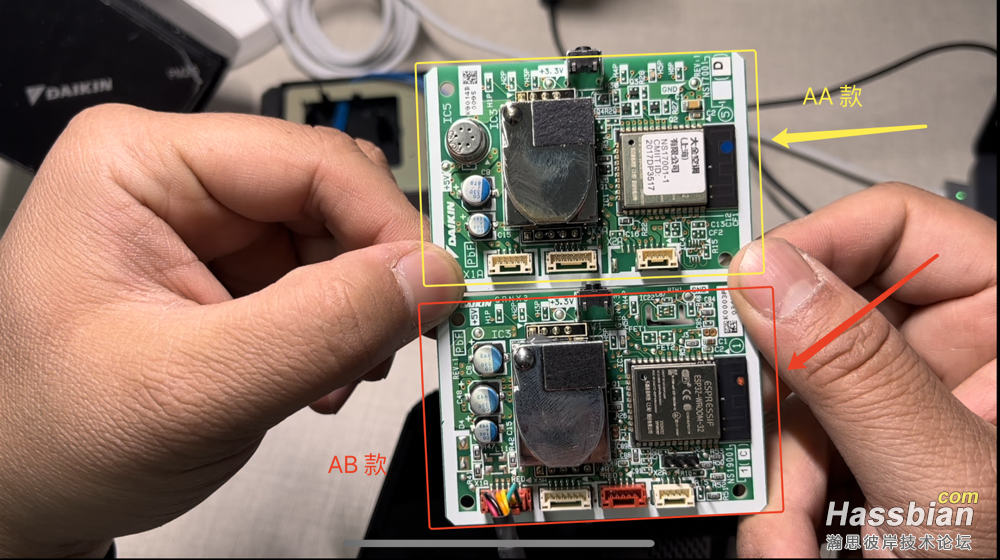

查看主板


我们此次使用 AB 版本的，查看具体烧录接口


烧录前，短接图片中GPIO0两个针脚（其中一个为GND），短接后上电即可进入BOOT刷写模式，然后将图片中的RXD TXD GND连接到USB转TTL刷机板的TX RX GND上，USB插到电脑上，烧录固件。


短接口放大


短接方案可以用镊子，也可以用导线



然后GND 和 RX和 TX 接上你的 TTL 转 USB 的转接板
记住 RX 和 TX 在转接板中要反过来接



到此，硬件部分 ok，下面就是刷机部分了！
到https://github.com/louliangsheng/daikin-air-sensor去下载固件，根据你的传感器去选择不同的库文件或者直接用大佬的编译后的文件
然后开始刷机，刷机过程略过。 最后显示重启了就 ok 了

刷好之后等待设备启动，如果你是自己编译的文件，WIFI 请输入你家里的，如果没有编译文件，等1~3分钟不等，会搜到DAIKIN Fallback Hotspot热点，无密码，用手机连上后，进入管理页面，选择你家里的无线网络
至此，刷机结束

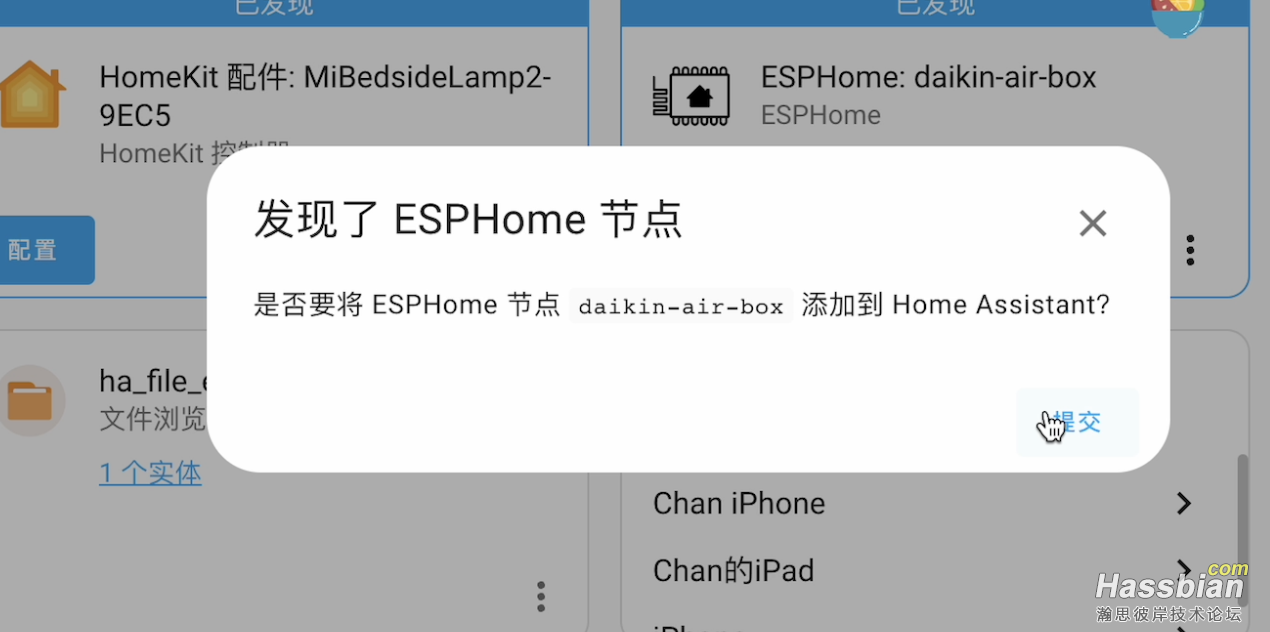

然后，打开 HA 页面，会自动发现


然后正常配置

配置后会出现在 esphome中

点击进入页面，过一会刷新一下，就 ok 了


到此，接入成功，可以愉快的做联动了~



如果动手能力差一点，可以去看我的视频教程，更为详细，
也可以购买视频中这位大佬刷好的成品，价格也不贵。
黄鱼搜索：玩智能的小菜，或者在视频介绍里或者 github 里有相关说明


老规矩，喜欢折腾的，可以考虑一起交流，是 xiaomi miot auto作者的交流群

• Q群：198841186
• VX群：（添加好友后，发送「进群」等待拉你入群）


  登录/注册后可看大图



lisankai93

还有人喊自己吸佬的？

tink

支持一下！板凳。

Alkali

C佬牛逼

Jackie0603

还有人喊自己吸佬的？

大白兔少女

还有人喊自己吸佬的？快去支持我的文章

Cxcasen

支持一下，加油，玩智能的小菜！

linoul

这个不错啊 CO2是什么传感器？

cheny95

linoul 发表于 2023-3-6 11:08
这个不错啊 CO2是什么传感器？

二氧化碳是CM1106
TVOC/eCO2是 SGP30
