美的新风xkjg200通过esphome接入Home Assistant

new001 · 发表于昨天 23:54

本帖最后由 new001 于 2026-1-25 23:54 编辑

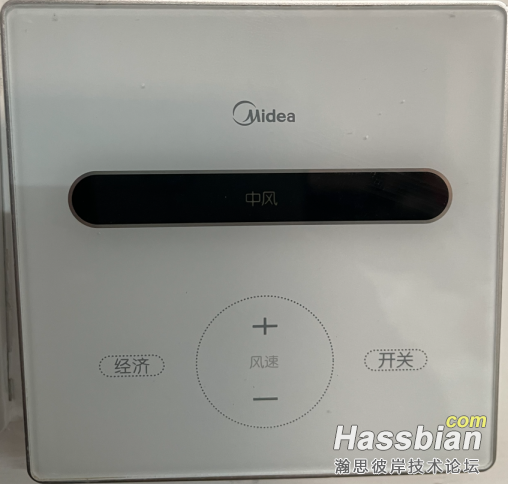

美的新风xkjg200，应该差不多面板的都能用

最终效果：
完美接入 Home Assistant
1. 原本的新风面板能正常控制使用，并且状态会同步到 Home Assistant 中
2. Home Assistant 中可以远程控制新风系统的开关和风速，并且原来的面板状态也会同步更新

折腾过程：
一开始尝试了 https://bbs.hassbian.com/thread-24467-1-1.html 这个帖子里面的方法,但是死活就是模拟不到触摸按键按下的信号

后来想尝试模拟面板AB的协议，买了逻辑分析仪，尝试分析了很久，没有头绪，不确定是什么协议（485/uart/i2c等等都尝试了）

最终尝试了用esp32模拟成触摸芯片，来给面板发送按键信号，来实现控制新风，然后通过GPIO来读取面板上led的状态来确定当前新风状态
原本的新风面板和触摸版之间是通过i2c协议来通信的，现在就用esp32来作为一个i2c的桥

这样esp32就可以来控制新风了

原理和详细信息代码等已经开源到github，https://github.com/julen8/midea_xkjg200

搭建过程：
用到的硬件：
1. esp32 （不能使用c3，因为c3只有一个i2c），我使用了nodemcu用来调试（理论上只要有2个i2c的型号都行）
GPIO21 GPIO22 这两个引脚都需要外接上拉电阻(约10kΩ)，其他不需要任何外部元器件，可以使用最小esp32系统

2. 继电器模块，我选的3.3V的，可以根据情况来定（某宝直接搜继电器模块即可）
3. 5V转3.3V的小板子（esp32直接给继电器供电会导致esp32供电不足重启），给继电器模块供电使用，如果esp32上的3.3V能稳定给继电器供电也可以不要（某宝搜5V转3.3V，找一个1117的小板子）

接线连接情况

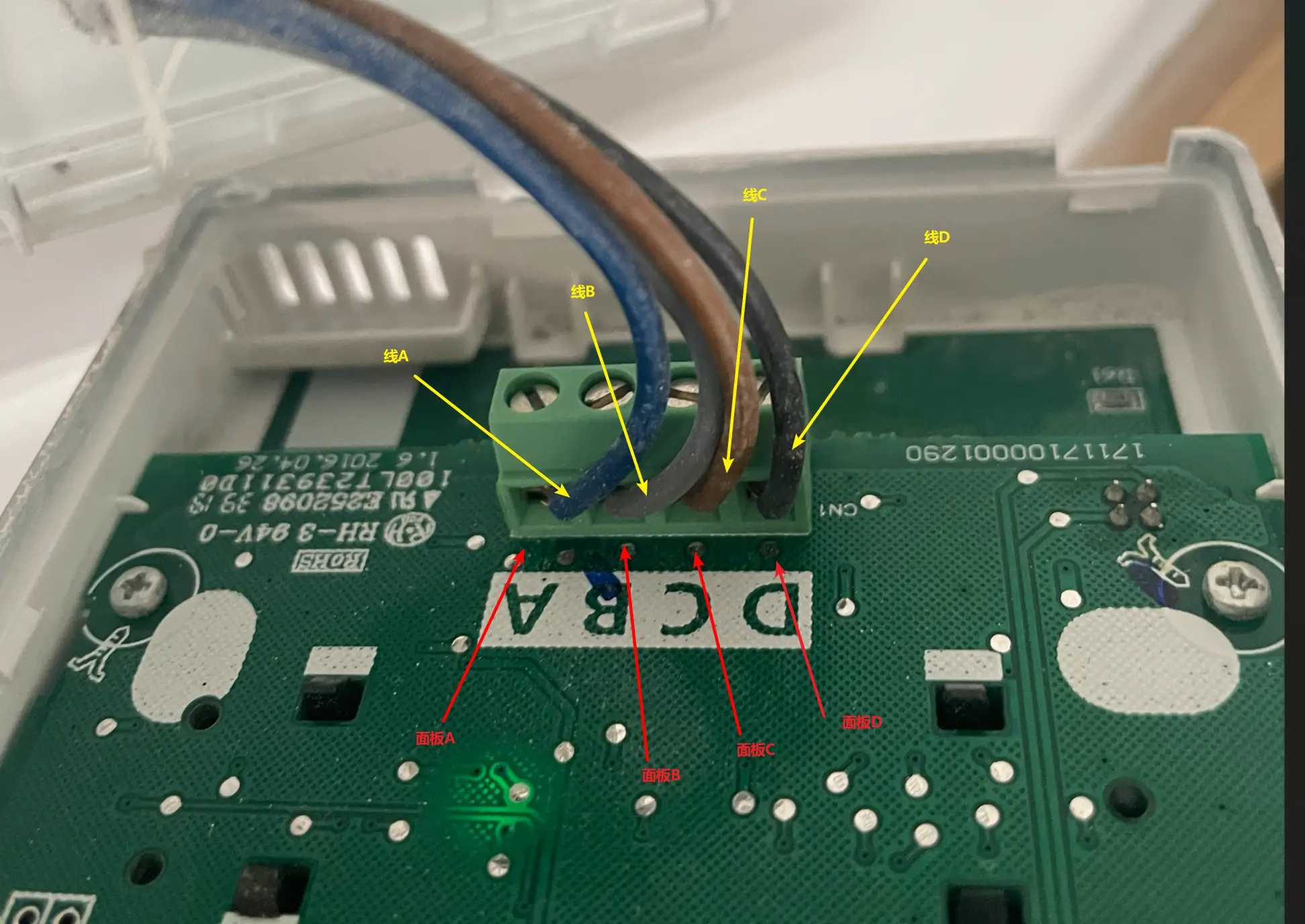

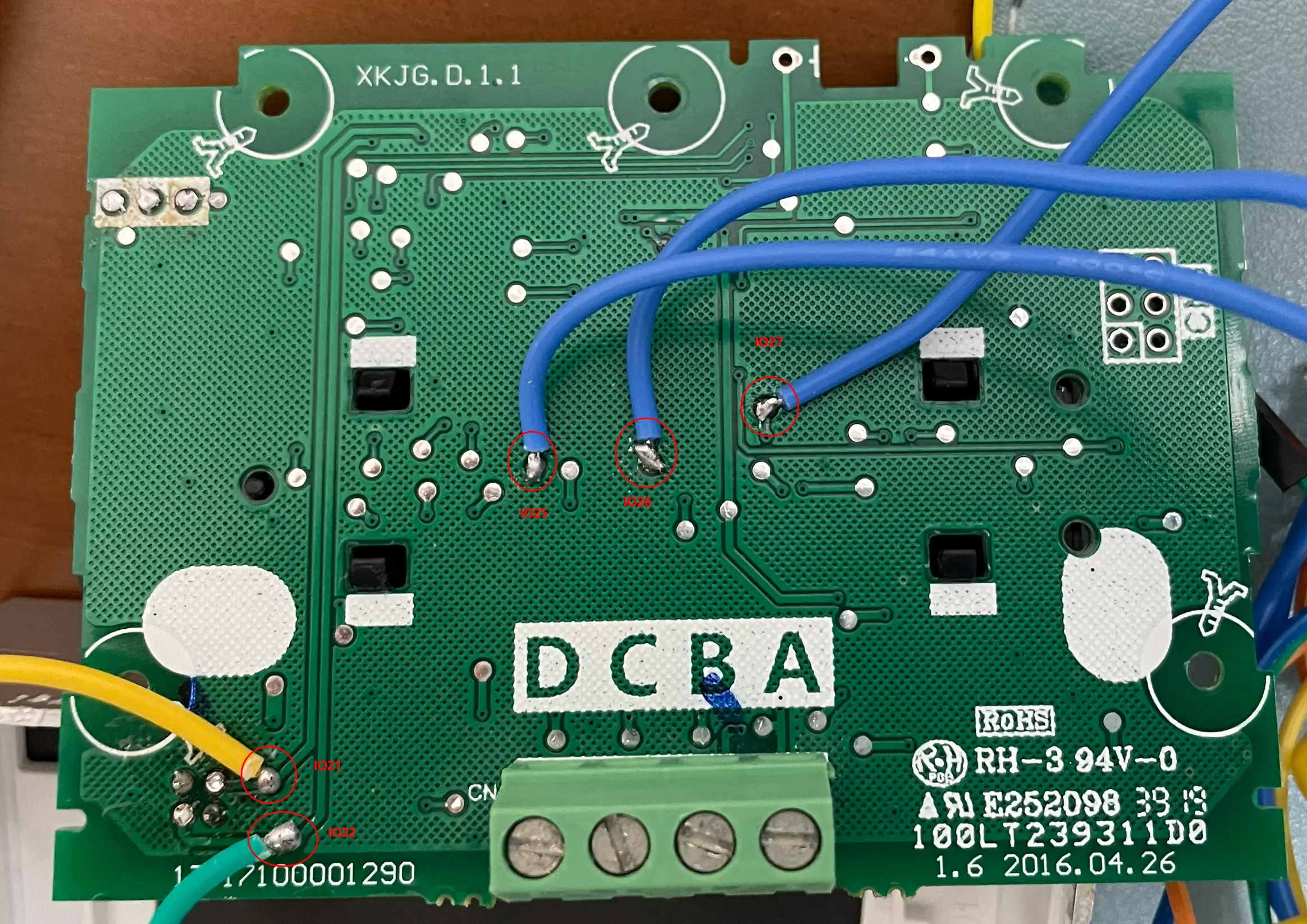

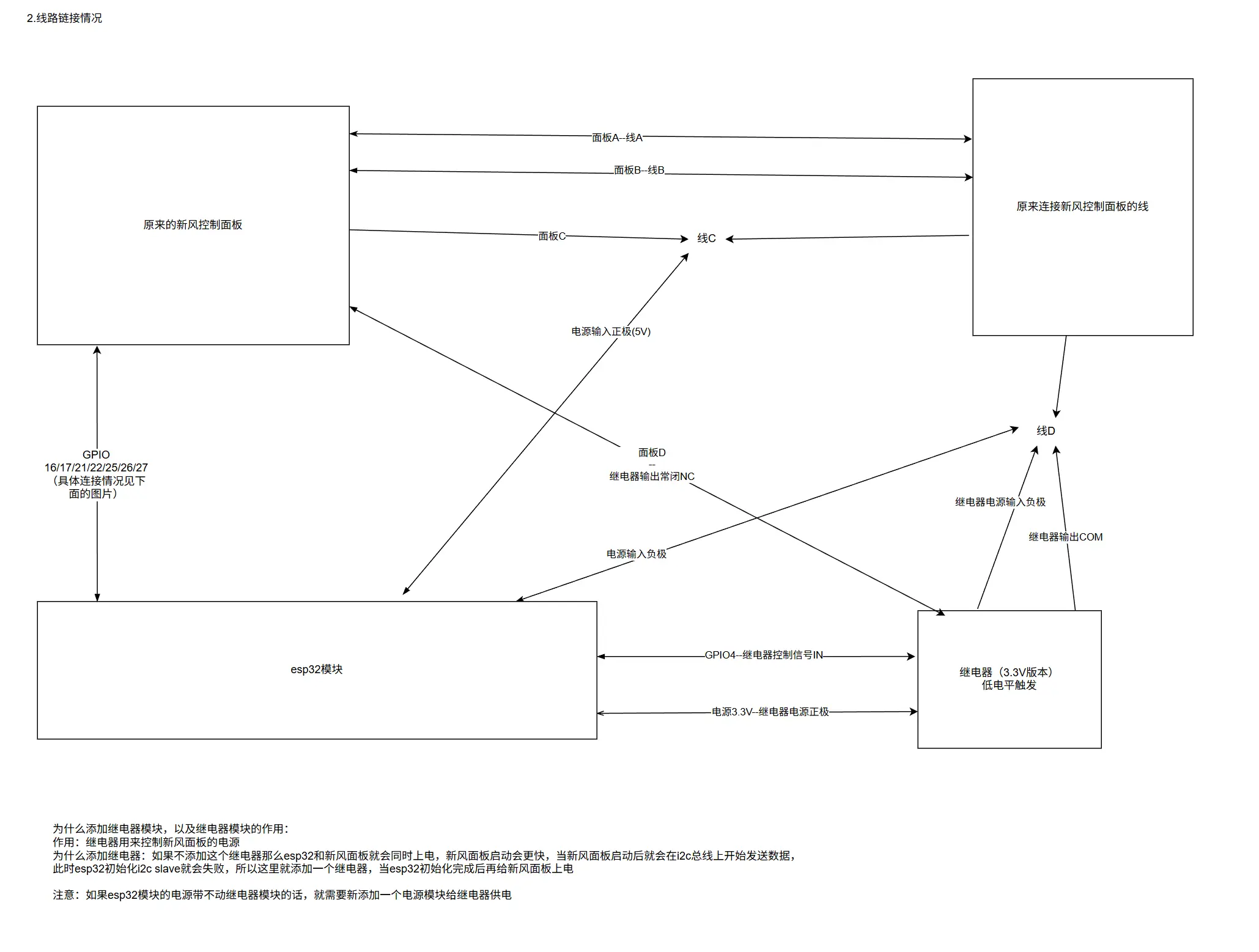

参考 https://github.com/julen8/midea_xkjg200/blob/main/doc/%E7%BE%8E%E7%9A%84%E6%96%B0%E9%A3%8E%E6%8E%A5%E7%BA%BF.svg
这个目录下面有高清图片 https://github.com/julen8/midea_xkjg200/blob/main/doc/

软件部分：
https://github.com/julen8/midea_xkjg200/blob/main/esphome/fan-controller.yaml

最后：
所有信息信息都在开源仓库 https://github.com/julen8/midea_xkjg200 中，如果对觉得有帮助请帮忙点个星星
新人第一次发帖，刚开始贴了很多图片，发现超过帖子限制了所有删除了图片，如果有任何问题欢迎大家留言一起讨论

new001 · 发表于 6 小时前

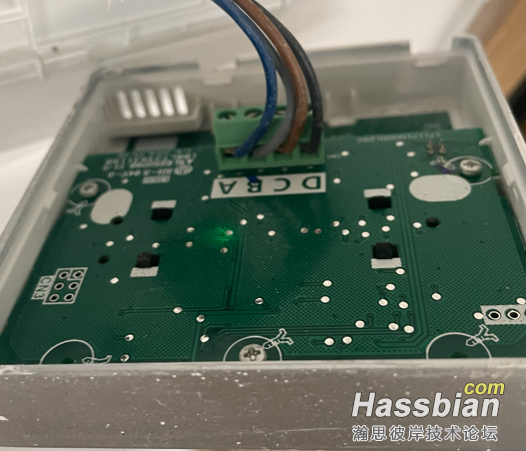

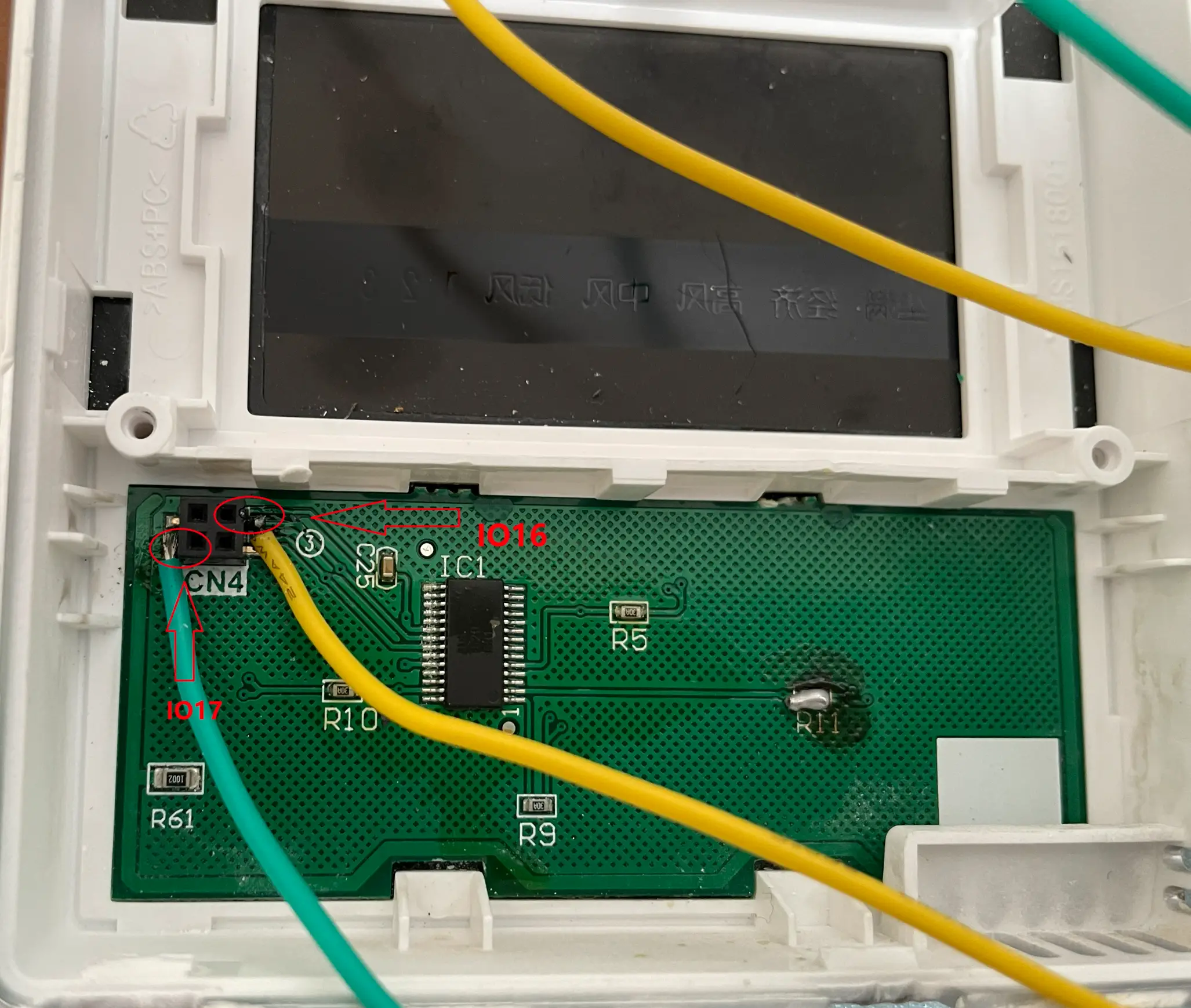

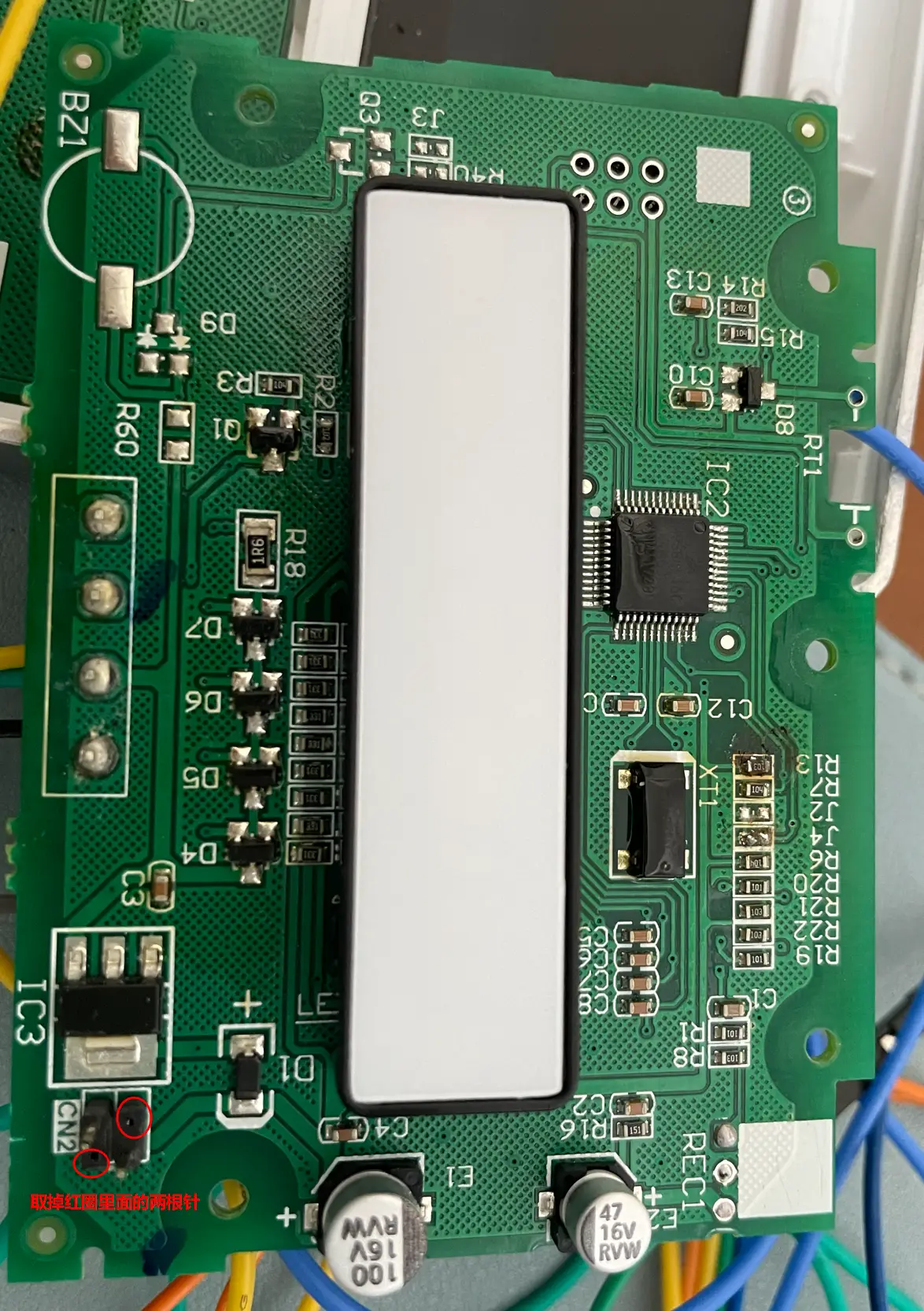

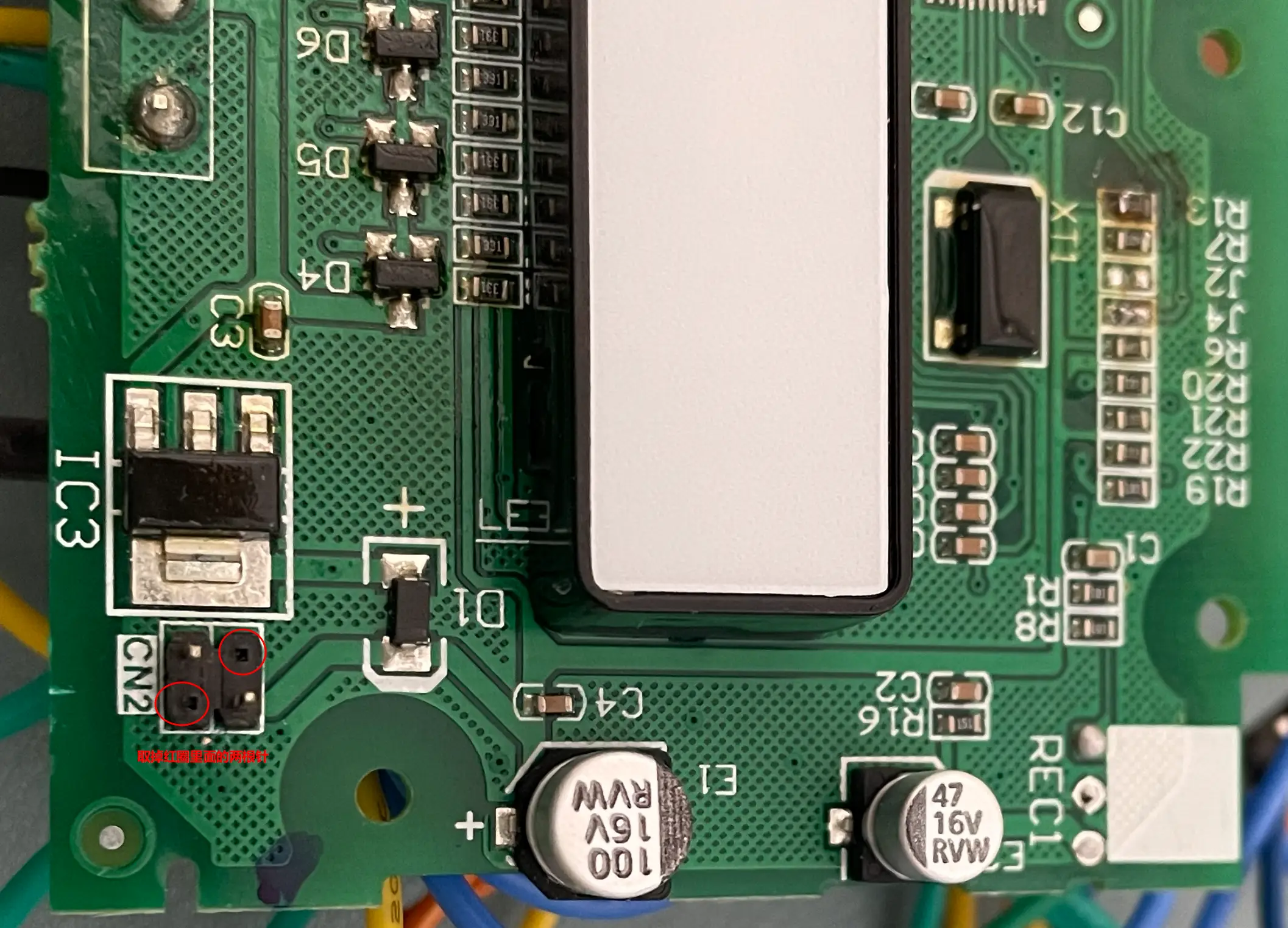

一些接线图片
