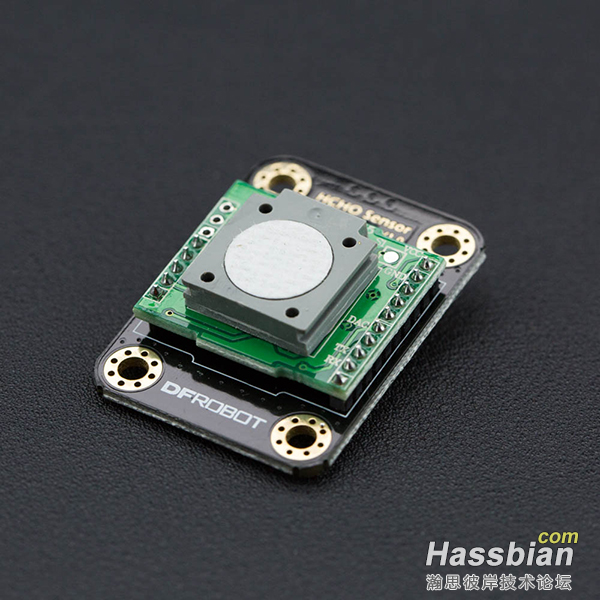

hcho甲醛传感器使用例子

wison

规范

• 输入电压： 3.3~6V
• 目标气体： 甲醛（CH2O）
• 干扰气体： 酒精、一氧化碳等
• 检测范围： 0~5ppm
• 解析度： 0.01ppm
• 预热时间： ≤3分钟
• 回应时间： ≤60秒
• 恢复时间： ≤60秒
• 接口类型： 重力PH2.0 3Pin
• 输出信号： 可选DAC（0.4~ 2 V，0- 5 ppm）或DAC（9600）
• 工作温度： 0~50℃
• 运行时间： 15%RH-90%RH（无冷凝）
• 储存温度： 0~50℃
• 工作年限： 2年（空中）


[td]

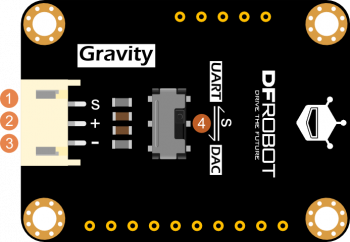

Num	Label	Description
1	S	Signal (DAC/UART)
2	+	VCC
3	-	GND
4	SW	Signal (UART or DAC) Output Switch

教程
本教程将展示如何使用此HCHO传感器, 输出信号可以是ADC模式或DAC模式。
建议使用双模式，以获得更准确和稳定的结果。


要求

• Hardware硬件


  • DFRduino UNO (or similar) x 1DFRDuino UNO（或类似产品）x 1
  • HCHO Sensor Module x 1甲醛传感器模块x 1
  • Gravity 3P Cable x 1 Gravity 3P电缆x 1

• Software软件


  • Arduino IDE, Click to Download Arduino IDE from Arduino®
  • Arduino IDE，点击下载Arduino IDE从Arduino®




UART模式

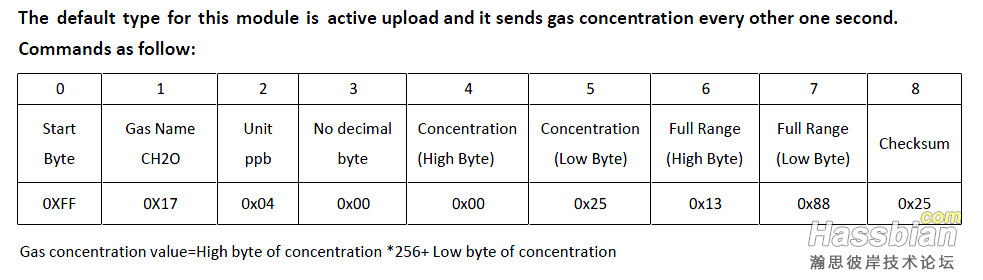

在使用切换模式之前，请将开关切换到切换模式。在此模式下，我们将使用SoftwareSerial Port读取数据。这是数据公式。

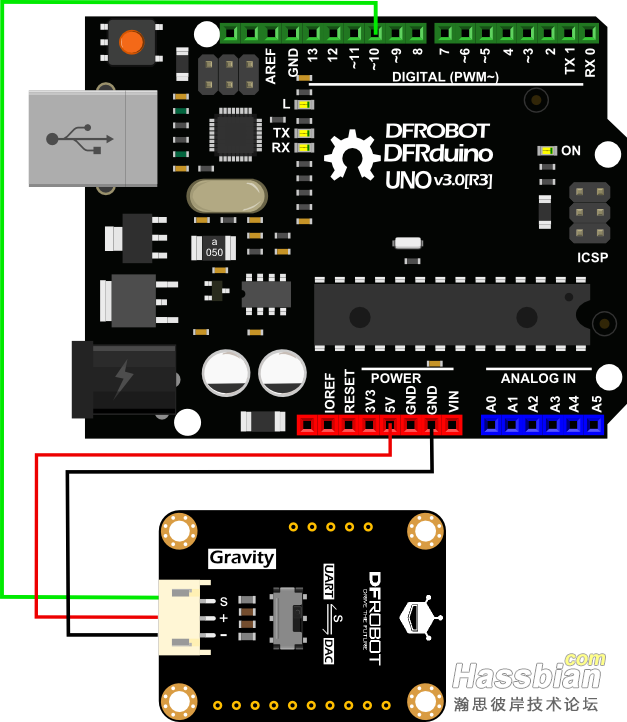

连接图





示例代码

游客，如果您要查看本帖隐藏内容请回复

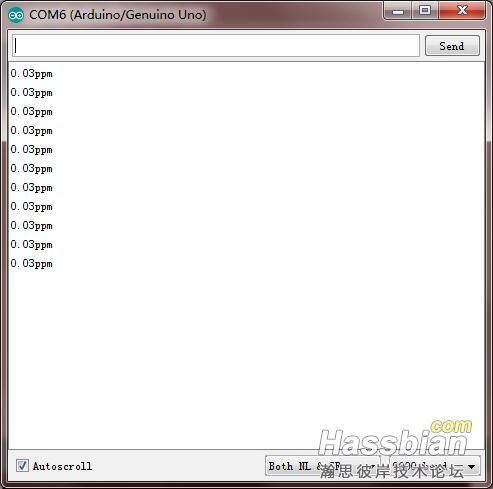

预期结果



如上所述，该值将每秒打印在串行监视器上。


DAC模式


在使用DAC模式之前，请将开关切换到DAC模式。在这种模式下，我们将使用Arduino模拟端口来读取值。


在DAC模式下，测量精度将受到ADC位数和基准电压的影响。因此，建议使用精确的电源或基准电压和10位ADC。


电压（V）与浓度（PPM）呈线性关系。
0.4V ->0ppm
2.0V ->5ppm

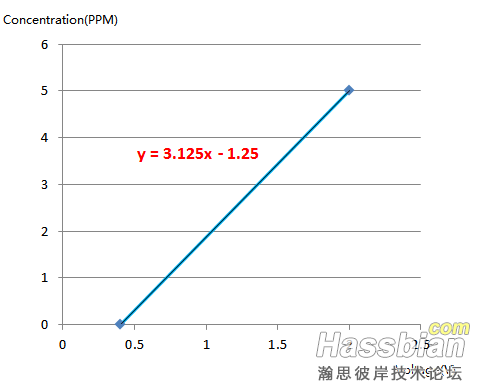

因此，功能图如下所示：

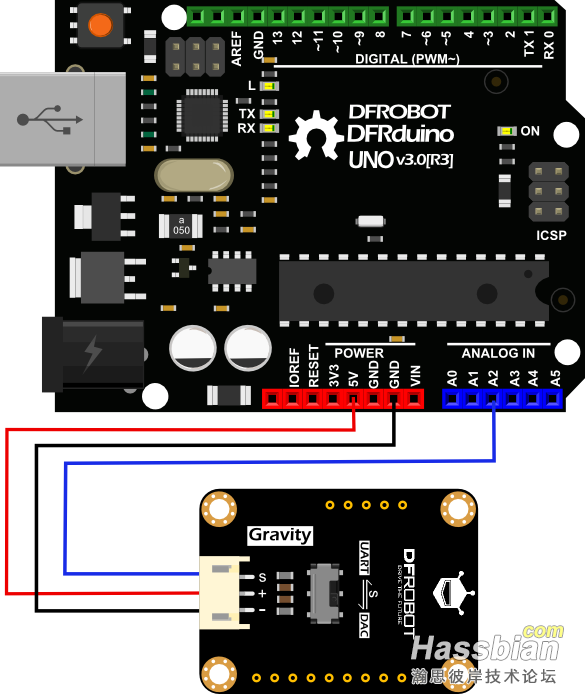

连接图



示例代码

游客，如果您要查看本帖隐藏内容请回复

预期结果




如上所述，该值将每秒打印在串行监视器上。


FAQ
Q1.刚开机的时候传感器没有数据，正常吗？
A.该传感器模块需要一定的时间进行调试，因此在通电后几秒钟后会发送信号。


Q2. ppm和mg/m3之间有什么关系？
A.在标准条件下：1 ppm = 0.746 mg/m3


Q3.精确度如何？
A. 0 - 0.2mg/m3，±0.02mg/m3；> 0.2mg/m3，15% - 20%
