自制甲醛检测仪(HCHO)

wison

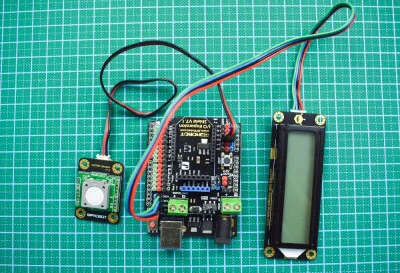

步骤1：需要的组件

Gravity: Formaldehyde (HCHO) Sensor 甲醛（HCHO）传感器
DFRduino UNO R3
Gravity: I2C 16x2 Arduino LCD
Gravity：IO Expansion Shield for Arduino V7.1

步骤2：电路图1-DAC

切换到DAC，接线图如上。
注意：在DAC模式下，测量精度会受到主ADC位数、基准电压精度的影响。因此，请使用高精度电源或内部参考电压对主控制器进行充电。

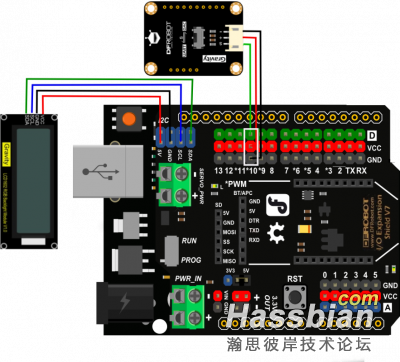

第三步：电路图2-电路图

切换到以太网，连接图如上。
比较两种模式，我想推荐它更好的精度。

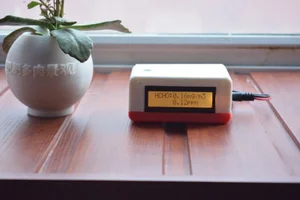

四.展示

Gravity：I2C 16x2 Arduino LCD与RGB背光显示器是1600万种颜色的组合，我选择了4种颜色（绿色，红色，黄色，紫色）来表示不同HCOH浓度之间的区别。

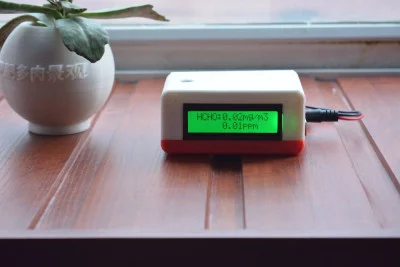

当HCOH浓度在安全范围内（室内空气HCOH低于0.08 mg/m3或0.06 ppm）时，屏幕显示为绿色



当HCOH浓度超过安全范围（室内空气HCOH高于0.06ppm且低于0.2ppm）时，屏幕显示为黄色，提示您需要采取措施去除HCOH。

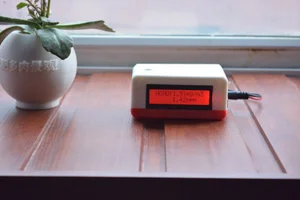

当HCOH浓度超过安全范围（室内空气HCOH高于0.2ppm且低于4ppm）时，屏幕显示为红色，这意味着您最好远离其半年。


当HCOH浓度大于4ppm（HCOH最大测量范围为5ppm）时，屏幕显示为红紫色。

第五步：编程代码

游客，如果您要查看本帖隐藏内容请回复
