[求助] 关于排风扇智能化,求助各位电路专家

[复制链接]

36

主题

508

回帖

2970

积分

金牌会员

积分
2970
金钱
2426
HASS币
0
发表于 2025-12-3 16:41:10 | 显示全部楼层 |阅读模式
本帖最后由 debitus 于 2025-12-3 16:52 编辑

简单说,我希望实现松下排风扇(2档风速)可以接入米家,实现智能化。

松下排风扇开关外观和接线图如下:
image.png image.png
但是从接线图和产品逻辑可以知道,由于“开关和强弱”本身也存在串联的交互关系,所以不能使用常规的智能双开开关(灯具1和2是并联关系)。
然后我在淘宝看到了这样一个东西,叫做智能通断器,感觉“使用这个东西,再加上一个双开的智能开关”是不是可以实现上面的诉求?
image.png image.png
下图是该产品的官方示意图,我是不是可以把其中的单开变成双开,这样一个控制整体的开和关,另外一个控制是S1还是S2(强或弱)。




回复

使用道具 举报

ZDZX 手机认证

6

主题

142

回帖

965

积分

高级会员

积分
965
金钱
817
HASS币
0
发表于 2025-12-3 17:01:41 | 显示全部楼层
看起来这个控制器是接单个开关,不能接两个开关。另外你盒子里有零线了,为什么不能用常规智能开关?
回复

使用道具 举报

43

主题

285

回帖

2613

积分

论坛技术达人

积分
2613
金钱
2280
HASS币
60
发表于 2025-12-3 17:20:54 | 显示全部楼层
拆了排风扇,看看电机是不是多线调速的,是就可以上米家的风扇改装模块,然后把86盒装个智能开关,只通电不控火,拿来做无线开关,或者直接用随意贴无线开关
回复

使用道具 举报

5

主题

39

回帖

686

积分

高级会员

积分
686
金钱
642
HASS币
0
发表于 2025-12-3 17:26:26 | 显示全部楼层
两个单控分别控制高和低,就行了。全关就是关,开某一个就是其中的高低档。后台自动化设置一个互斥,不能同时开
回复

使用道具 举报

11

主题

378

回帖

2819

积分

金牌会员

盐城智能大神

积分
2819
金钱
2430
HASS币
10
QQ
发表于 2025-12-3 20:09:51 | 显示全部楼层
我也用的这款,最近也在研究,不过我做的有线智能knx,模块支持风扇模式
回复

使用道具 举报

36

主题

508

回帖

2970

积分

金牌会员

积分
2970
金钱
2426
HASS币
0
 楼主| 发表于 2025-12-3 22:04:42 | 显示全部楼层
ZDZX 发表于 2025-12-3 17:01
看起来这个控制器是接单个开关,不能接两个开关。另外你盒子里有零线了,为什么不能用常规智能开关? ...

你看这是我买的智能双开,但我没想清楚怎么接线……

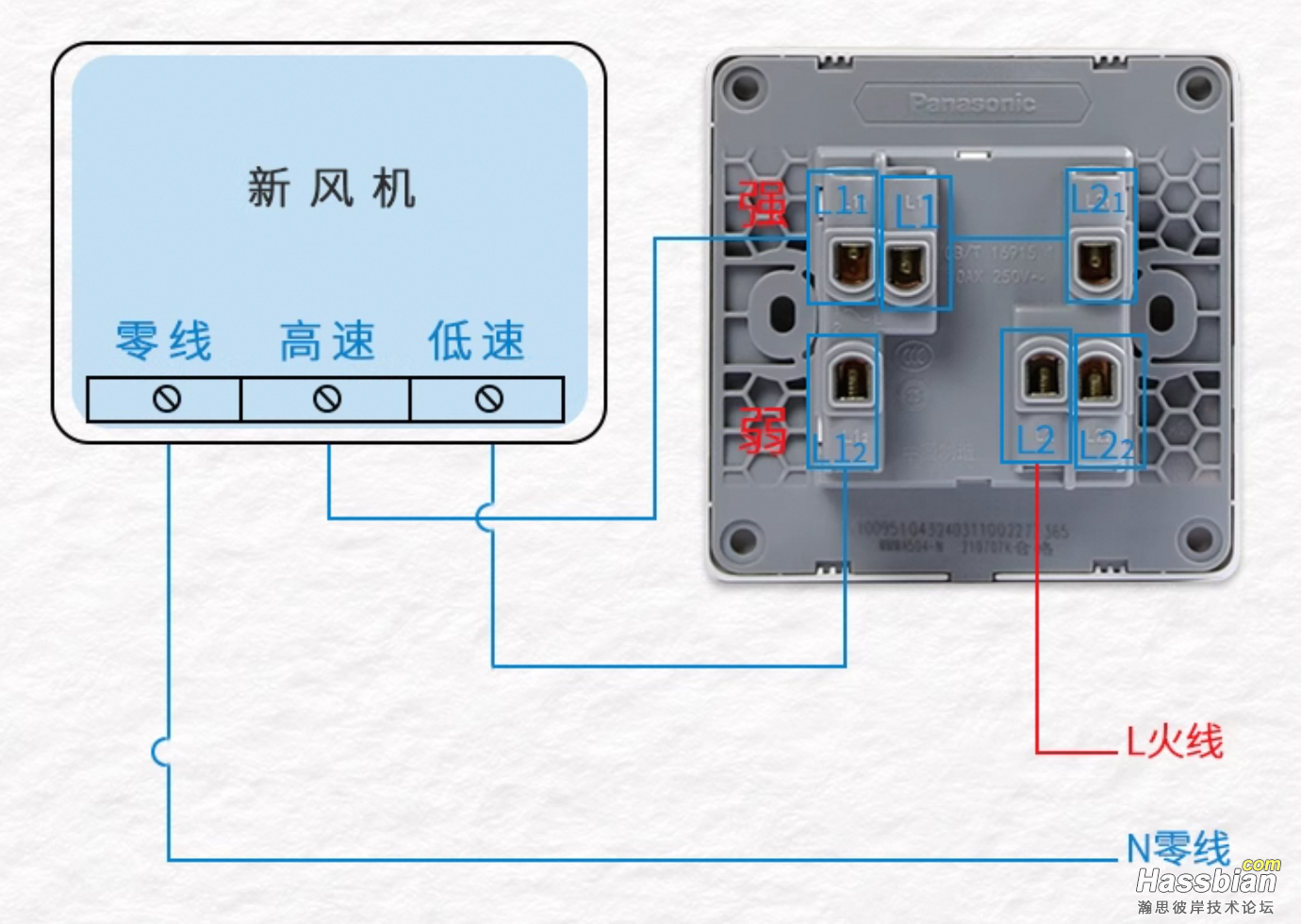

下图里的高速和低速是一个“或”的关系,但貌似没办法在上面的智能开关里实现?我对电路理解有限,没想出来……


回复

使用道具 举报

36

主题

508

回帖

2970

积分

金牌会员

积分
2970
金钱
2426
HASS币
0
 楼主| 发表于 2025-12-3 22:08:20 | 显示全部楼层
gasment 发表于 2025-12-3 17:20
拆了排风扇,看看电机是不是多线调速的,是就可以上米家的风扇改装模块,然后把86盒装个智能开关,只通电不 ...

我是个文科生,新买的排风扇拆开可能不是最优解,一个是会破坏质保,另外就是可能啥也看不懂,哈哈哈。
回复

使用道具 举报

36

主题

508

回帖

2970

积分

金牌会员

积分
2970
金钱
2426
HASS币
0
 楼主| 发表于 2025-12-3 22:15:52 | 显示全部楼层
本帖最后由 debitus 于 2025-12-3 22:18 编辑

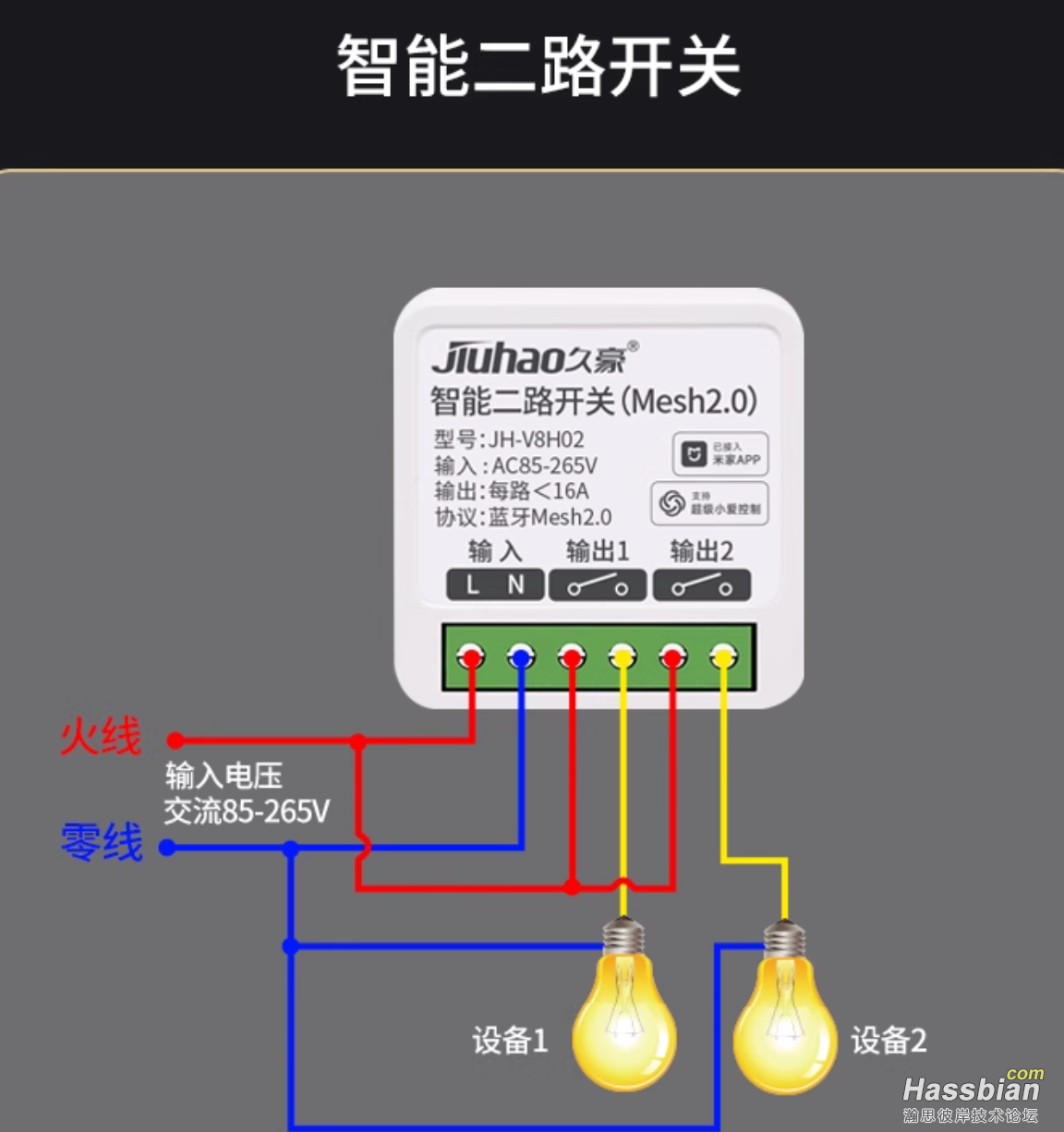

我好像可以通过这个配合智能开关实现?

———————————更新———————————
貌似不行,设备1和设备2看起来是并联……
回复

使用道具 举报

6

主题

286

回帖

4519

积分

管理员

积分
4519
金钱
4222
HASS币
0
发表于 2025-12-4 11:20:22 | 显示全部楼层
debitus 发表于 2025-12-3 22:04
你看这是我买的智能双开,但我没想清楚怎么接线……

下图里的高速和低速是一个“或”的关系,但貌似没办 ...

这个接线图可以看出,高速和低速,是明显的“互锁关系”,机械动作是:

拨到“强 / 高速” → L ⇄ L1 接通,L2 断开

拨到“弱 / 低速” → L ⇄ L2 接通,L1 断开
回复

使用道具 举报

36

主题

508

回帖

2970

积分

金牌会员

积分
2970
金钱
2426
HASS币
0
 楼主| 发表于 2025-12-4 13:51:49 | 显示全部楼层
Roger 发表于 2025-12-4 11:20
这个接线图可以看出,高速和低速,是明显的“互锁关系”,机械动作是:

拨到“强 / 高速” → L ⇄ L1  ...

谢谢大佬,我学习到了“互锁关系”是个啥,然后又去了解了电工领域的“自锁、互锁、联锁”……
是的,因为他们存在互锁关系,所以没办法用双开的智能开关(无法实现互锁,会有“同时开”的情况发生)。
