[硬件DIY] 关于使用门窗传感器检测洗衣机工作状态的讨论。

[复制链接]

36

主题

317

回帖

1427

积分

金牌会员

积分
1427
金钱
1074
HASS币
10
发表于 2025-11-25 14:56:57 | 显示全部楼层 |阅读模式
本帖最后由 misLia 于 2025-12-10 16:03 编辑

       故事背景:周末老婆去医院了,临走前吩咐我等洗衣机洗好了,把衣服凉出去。早上睡的迷迷糊糊没往心里去,给忘了。等老婆回来后,被老婆给diss了。最关键的HA玩了2年了,家里该折腾的基本都折腾完了,没什么功能性的硬件和自动化要搞的了,着实有点空虚了。这让我有了个为洗衣机增加个状态监控的想法。

       解决方案:刚玩HA的时候,就有想过为洗衣机增加一个状态监控。最简单的方法,买一个带电量统计的智能插座,用实时功率来判断洗衣机是否已经停止工作了,简单粗暴。某宝搜了下,第一,要么插座套插座,不美观。第二,价格不美丽,50多一个智能插座,不符合我的人设。第三,便宜货。小作坊产品,毕竟大功率电器不敢乱来。
      所以经过我的思考,想出来了第二个办法。洗衣机工作时一定会有震动。如果震动消失了,那也就证明洗衣机洗完了。第一反应,aqara的动静贴。但是通过一些视频了解到,aqara的动静贴,状态检测是有冷却时间的。所以不合适pass。
在某宝上搜震动传感器发现一种贴片式震动感应开关 IMG_1418.PNG IMG_1419.PNG 。这让我想起了,之前用薄膜压力传感器+门窗传感器改的座位传感器工作原理就是一样。如果可行,把它贴在洗衣机侧边,小巧又隐蔽。
发帖的目的,电气知识也仅限的停留在高中物理水平了。想看看坛子里的大佬们对这个想法的可行性以及意见进行讨论。

————————————————————————无用的分割线————————————————————

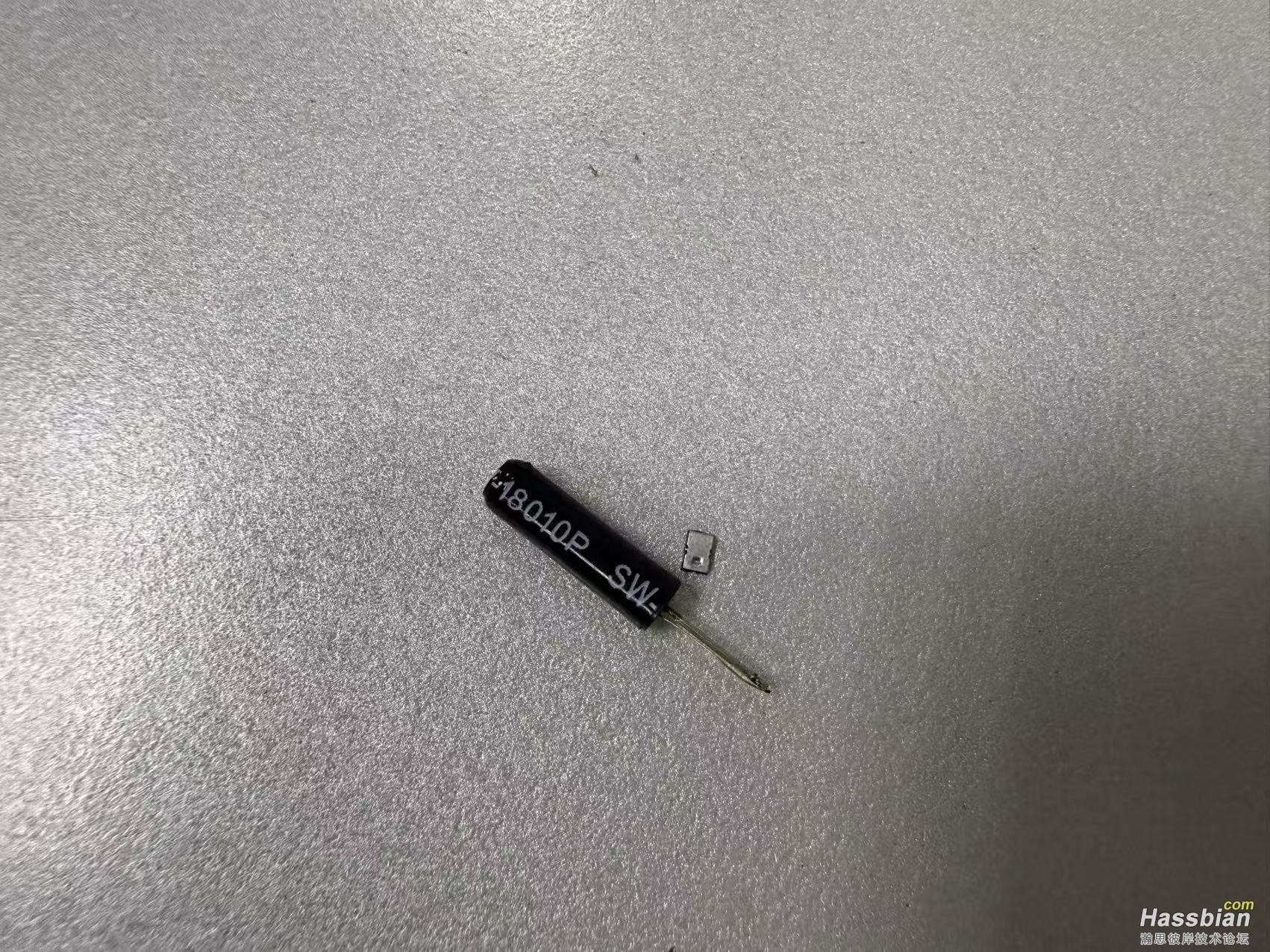

这几天,买了个小米门窗2,买了两种震动开关。一种柱状的,一种贴片式弹簧型的震动开关。
先说结论吧。将柱状震动开关,连接霍尔开关的OUT和GND脚(因为是测试,如果不成功,还能当门窗传感器用,所以没有把霍尔开关完全移除,)。可以检测到震动。但是需要拿在大幅度的晃动。这和我之前的想法完全不同。

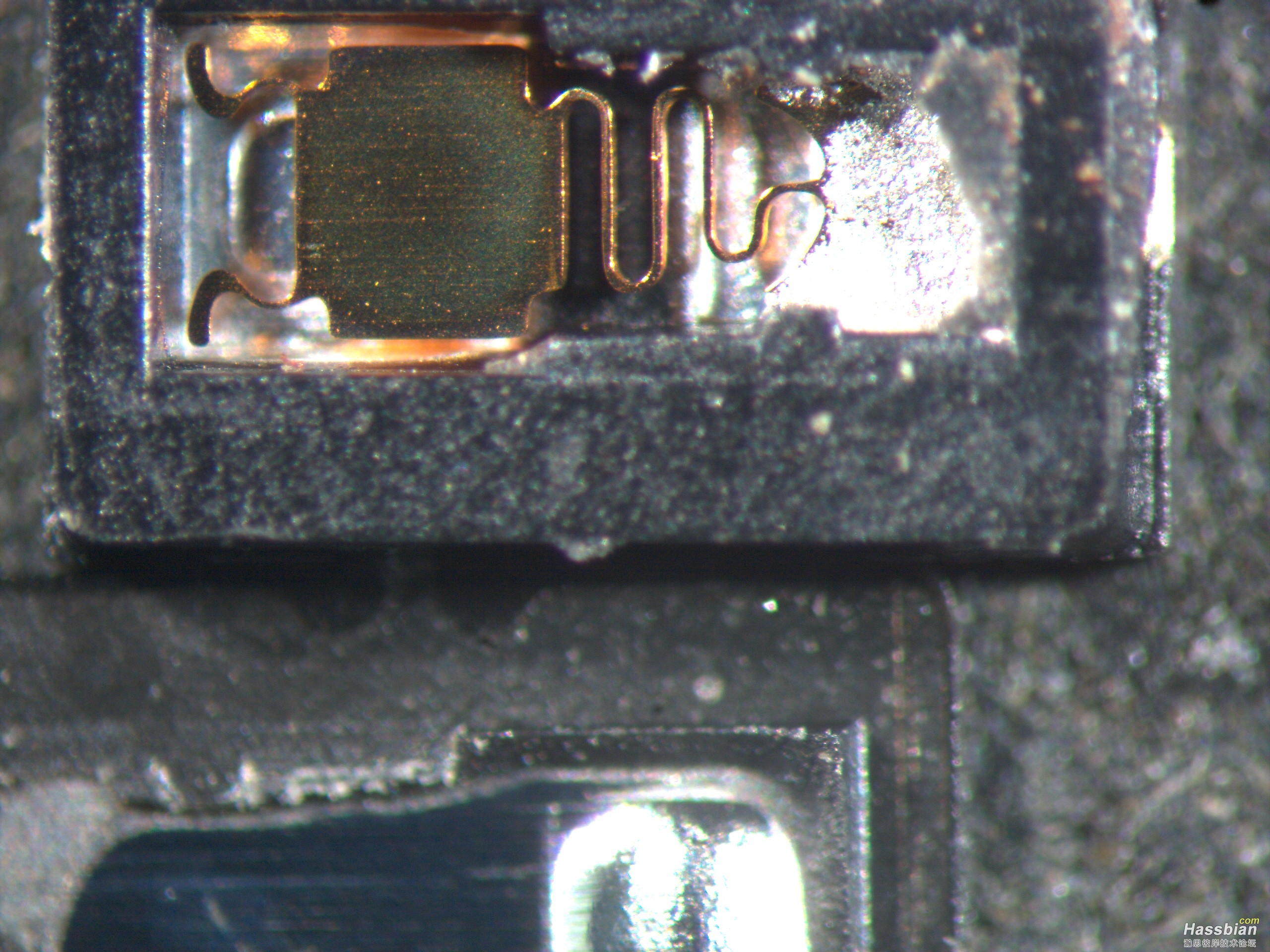

原本给予希望的贴片式震动开关是完全不行。使用万用表蜂鸣档,用两支笔接触两个触点,无论怎么敲击桌子,都不会导通。用电洛铁焊两根导线,弹震动开关也无济于事。所以我就非常好奇里面的结构,是不是这个开关就是忽悠人的。决定把它拆开看看。用美工刀把上面的铁皮翘开,用显微镜就看到了这个。
里面确实是弹簧结构,用铁丝去波动中间的片片,是弹弹的(当然这一切都是在显微镜下看到的)。那么至于为什么不成功?拆开了几个焊接过导线的震动开关,发现里面的弹簧,要么卡主,要么因为受热氧化,导致即便导通了,也有200欧左右的电阻。猜测更大的可能还是接触时间太短,接触时也是虚接,电阻太大。所以最后的结论是两种震动开关都没有成功。放弃了!不过兴许那天心血来潮还会再来试试,在买震动开关时发现还有一种滚珠式的。兴许这种是可行的。
————————————————无聊的分割线——————————————————————

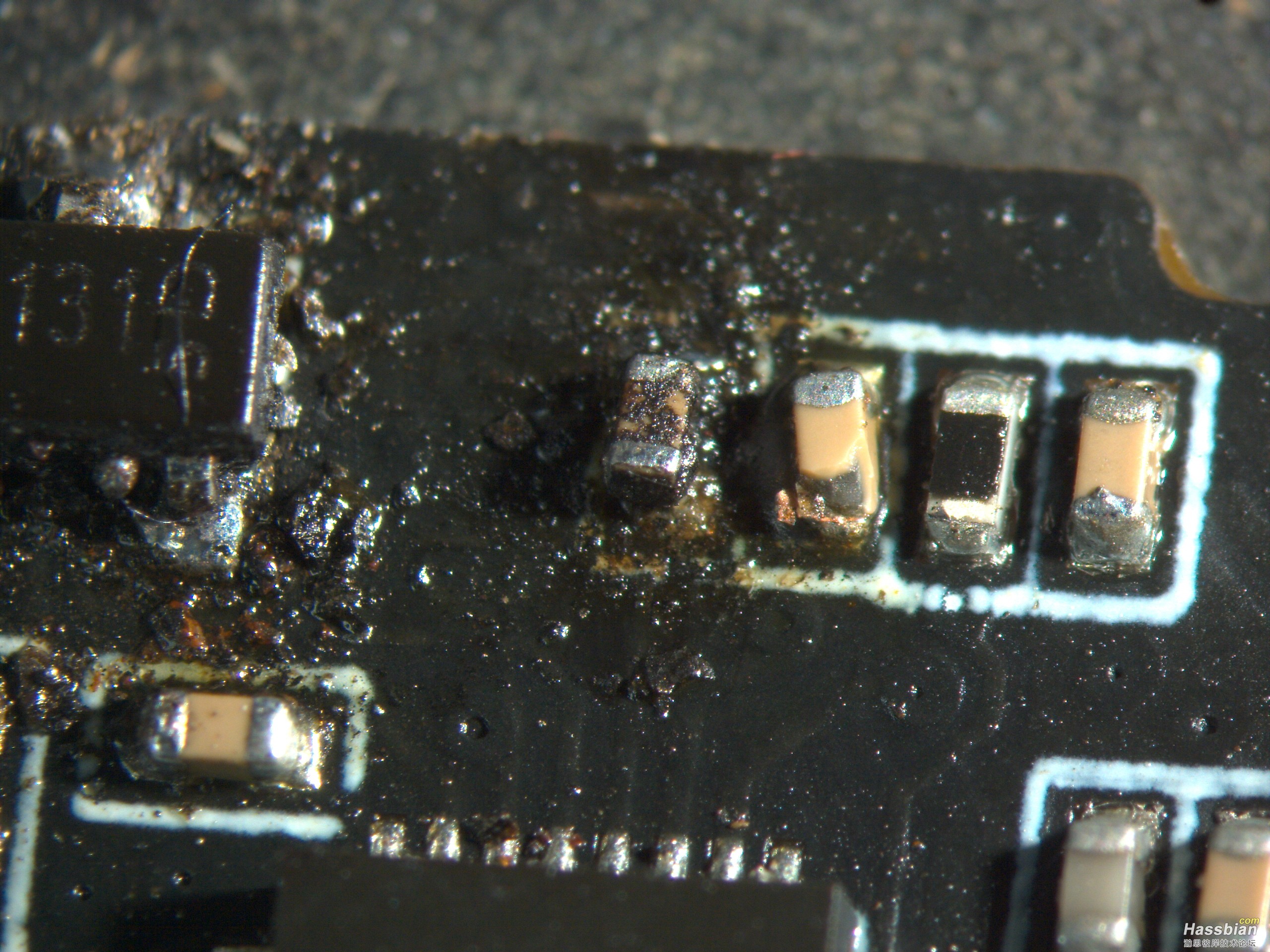

在把导线焊在霍尔开关引脚上时,不小心把边上的不明电阻/电容?给扫下来了。看着这比米粒还小5-6倍的东西,人都麻了。30块钱的门窗,还没玩1个小时,就被我搞坏了,代价着实有点高。好在在我的不懈努力下,还是被焊上去了。牛B格拉斯。

评分

参与人数 1金钱 +20 HASS币 +10 收起 理由
admin + 20 + 10 厉害了word楼主!

查看全部评分

回复

使用道具 举报

36

主题

317

回帖

1427

积分

金牌会员

积分
1427
金钱
1074
HASS币
10
 楼主| 发表于 2025-11-25 14:58:19 | 显示全部楼层

关于使用门窗传感器检测洗衣机工作状态的讨论。

       故事背景:周末老婆去医院了,临走前吩咐我等洗衣机洗好了,把衣服凉出去。早上睡的迷迷糊糊没往心里去,给忘了。等老婆回来后,被老婆给diss了。最关键的HA玩了2年了,家里该折腾的基本都折腾完了,没什么功能性的硬件和自动化要搞的了,着实有点空虚了。这让我有了个为洗衣机增加个状态监控的想法。

       解决方案:刚玩HA的时候,就有想过为洗衣机增加一个状态监控。最简单的方法,买一个带电量统计的智能插座,用实时功率来判断洗衣机是否已经停止工作了,简单粗暴。某宝搜了下,第一,要么插座套插座,不美观。第二,价格不美丽,50多一个智能插座,不符合我的人设。第三,便宜货。小作坊产品,毕竟大功率电器不敢乱来。
      所以经过我的思考,想出来了第二个办法。洗衣机工作时一定会有震动。如果震动消失了,那也就证明洗衣机洗完了。第一反应,aqara的动静贴。但是通过一些视频了解到,aqara的动静贴,状态检测是有冷却时间的。所以不合适pass。
IMG_1418.PNG IMG_1419.PNG
在某宝上搜震动传感器发现一种贴片式震动感应开关。这让我想起了,之前用薄膜压力传感器+门窗传感器改的座位传感器工作原理就是一样。如果可行,把它贴在洗衣机侧边,小巧又隐蔽。
发帖的目的,电气知识也仅限的停留在高中物理水平了。想看看坛子里的大佬们对这个想法的可行性以及意见进行讨论。

回复

使用道具 举报

3

主题

14

回帖

225

积分

中级会员

积分
225
金钱
208
HASS币
0
发表于 2025-11-25 15:14:45 | 显示全部楼层
那说明你还没折腾完啊,洗衣机该换了,换个智能的,比如海尔的,直接接入HA,洗完了直接出状态。。。
回复

使用道具 举报

36

主题

317

回帖

1427

积分

金牌会员

积分
1427
金钱
1074
HASS币
10
 楼主| 发表于 2025-11-25 15:35:33 | 显示全部楼层
alickglyn 发表于 2025-11-25 15:14
那说明你还没折腾完啊,洗衣机该换了,换个智能的,比如海尔的,直接接入HA,洗完了直接出状态。。。 ...

它没坏,我也不希望它坏。
回复

使用道具 举报

0

主题

6

回帖

51

积分

注册会员

积分
51
金钱
45
HASS币
0
发表于 2025-11-25 15:43:57 | 显示全部楼层
我是用智能插座+門窗感應器來監控洗衣機狀態
這樣的額外好處是: 可以監控洗衣機消耗的電力
回复

使用道具 举报

42

主题

283

回帖

2539

积分

论坛技术达人

积分
2539
金钱
2209
HASS币
60
发表于 2025-11-25 15:52:21 | 显示全部楼层
洗衣机也不是全程震动啊,进水排水怎么会震,最直接就是上功率计,你嫌插座不美观,就拆机给输入上穿心式电流计
回复

使用道具 举报

17

主题

342

回帖

1777

积分

金牌会员

积分
1777
金钱
1408
HASS币
40
发表于 2025-11-25 15:59:18 | 显示全部楼层
同 智能插座+门窗传感器。误报率比较低
回复

使用道具 举报

36

主题

317

回帖

1427

积分

金牌会员

积分
1427
金钱
1074
HASS币
10
 楼主| 发表于 2025-11-25 16:03:44 | 显示全部楼层
zyi840449 发表于 2025-11-25 15:43
我是用智能插座+門窗感應器來監控洗衣機狀態
這樣的額外好處是: 可以監控洗衣機消耗的電力 ...

我是这么想的,洗衣机消耗的电力似乎对我没有意义,不会因为看了耗电量就不用了。我有一个空调用空调伴侣接入的,也能看到耗电量,但是我几乎不看。
回复

使用道具 举报

36

主题

317

回帖

1427

积分

金牌会员

积分
1427
金钱
1074
HASS币
10
 楼主| 发表于 2025-11-25 16:15:35 | 显示全部楼层
gasment 发表于 2025-11-25 15:52
洗衣机也不是全程震动啊,进水排水怎么会震,最直接就是上功率计,你嫌插座不美观,就拆机给输入上穿心式电 ...

这个问题我想过。洗衣程序都用脱水程序。这个时期震动幅度最大,也最持久。如果短期内,例如10分钟内震动信号超过50次,这应该可以通过辅助元素进行计数统计,那基本认为洗衣机在工作,也避免了误触。震动消失后10分钟,进行提醒,洗衣机工作时不会10分钟内无震动的。
回复

使用道具 举报

ZDZX 手机认证

6

主题

142

回帖

949

积分

高级会员

积分
949
金钱
801
HASS币
0
发表于 2025-11-25 17:32:51 | 显示全部楼层
我觉得这个方案很好,并且我也想过方案,跟你这个一模一样,也是震动判定是否洗涤完毕,磁吸判定是否完成晾晒
回复

使用道具 举报
