磁保持继电器过零开关新风控制板

ZDZX

litchiate 发表于 2025-10-10 13:18
如果有硬件的话，可以试试能否测到正确数量的脉冲。

以下是当时的测试代码，（翻AI记录找出来的，自己测 ...

收到，这个代码可能缺失一些信息，因为on_press应该有上级模块，button、binary sensor都有on_press这个自动化。我之前也打算自己做个智能开关来着（目前停滞），我选的过零检测是CN71102，有时间我单独测试一下过零检测部分电路

litchiate

ZDZX 发表于 2025-10-10 15:32
收到，这个代码可能缺失一些信息，因为on_press应该有上级模块，button、binary sensor都有on_press这个 ...

上级是binary sensor，

论坛贴代码会丢内容，再复制的时候少复制了，大概。

pcnt 的 on value 能检测到更多的脉冲，但还是缺。

花落花空

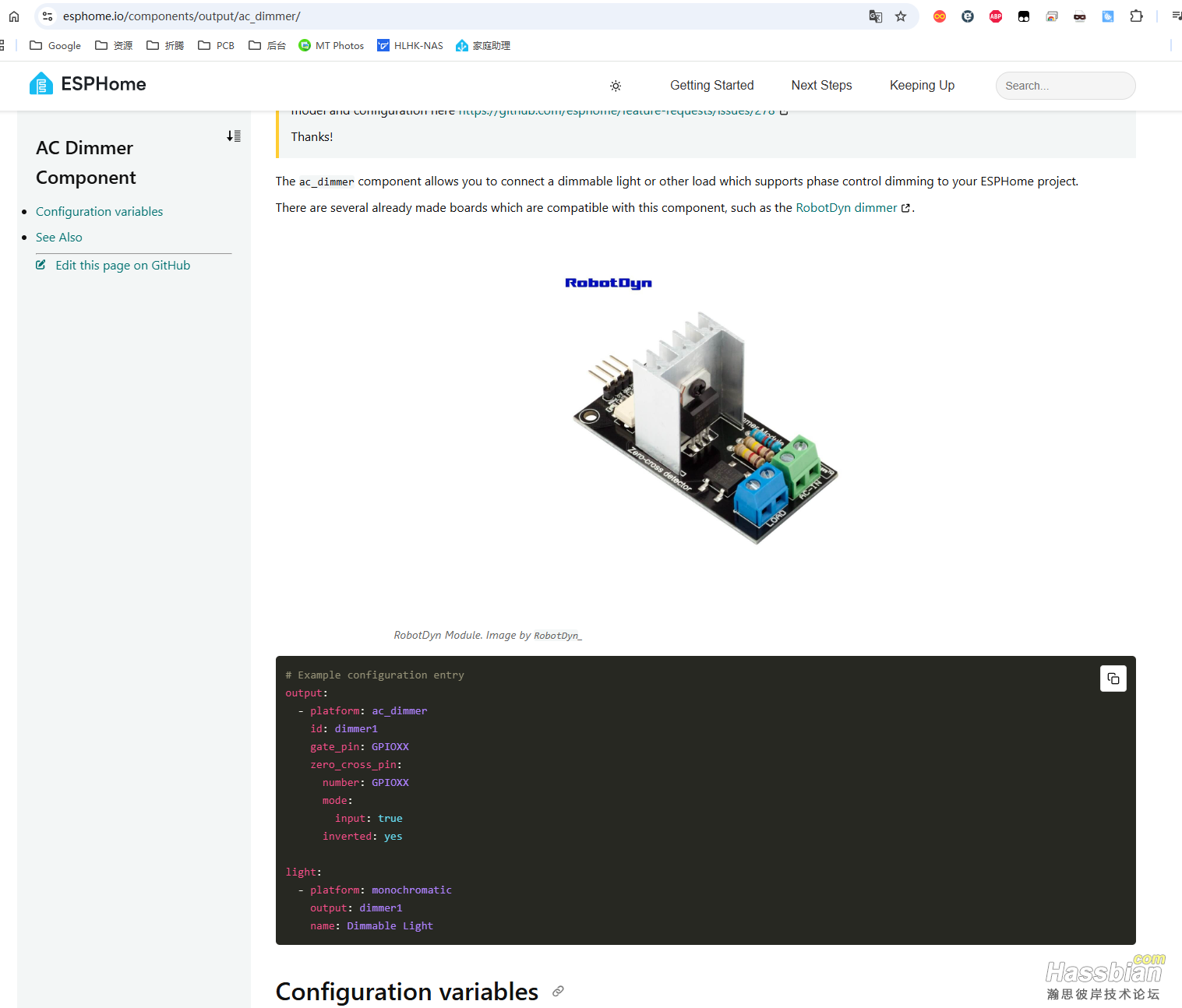

或许可以试试可控硅，esphome有一个ac调光组件，自带过零配置，还可以直接控制高速档，实现无极调速也应该没问题。

我自己用这个配置，控制两个大功率的灯带电源通断电已经稳定两年多。之前没配置过零有炸可控硅的情况。
不过当时折腾完后发现可控硅可以直接配合带过零检测的光耦（例如moc3041）

花落花空

花落花空 发表于 2025-10-11 20:19
或许可以试试可控硅，esphome有一个ac调光组件，自带过零配置，还可以直接控制高速档，实现无极调速也应 ...

不过这个组件的io控制继电器可能不太行，继电器相应速度不够

litchiate

花落花空 发表于 2025-10-11 20:25
不过这个组件的io控制继电器可能不太行，继电器相应速度不够

是的， 原来参考TI的D触发器过零驱动电路就是控制的固态继电器，搬到磁保持继电器上就不适用了。

bugensui

花落花空 发表于 2025-10-11 20:19
或许可以试试可控硅，esphome有一个ac调光组件，自带过零配置，还可以直接控制高速档，实现无极调速也应 ...

商用的产品比如sonoff的，是怎么解决这个问题的，是硬件已经自带了吗

target

我是写了个专门用于delay的components，ZX信号用GPIO中断的方式进来软件delay对应的时间再用另一个gpio输出给触发器，我目前是用的这个方案，响应还行。但这个方案并不好，我这个方案包括楼主的过零检测都只是电压过零，实际上应该做成电压过零控制合闸，电流过零控制分闸，容性或者感性负载电压电流过零点不在一起，用电压过零去分闸还是会拉弧伤触点，楼主可以试一下带载分闸抓一下波形（PS. 最好用高压探头，分闸瞬间电压会冲很高）就晓得了。后面我准备加一个BL0942之类的电表芯片能算相位角的，通过计算相角拿到电流的过零点再delay分闸。另外还有一点要注意的是，电磁继电器动作时间大并且随着动作次数会发生变化，可能今天刚好在过零点了，下个月就飘别的地方了，这个目前还是无解

litchiate

target 发表于 2025-10-23 10:32
我是写了个专门用于delay的components，ZX信号用GPIO中断的方式进来软件delay对应的时间再用另一个gpio输出 ...

可以具体讲下 components 如何写的吗？ 知识盲区。

继电器开关时候的抖动遇到过没？

装上电量监测，发现新风机才几十W，开关时候没死机就没再折腾了。
