纽扣电池的设备，用一端时间后，偶尔这个没电那个没电，换得我心惊肉跳！
-
还是搞点锂电池的一劳永逸，所以就搞了2款试试：
第一款是无线遥控器：
初步规划了12个按键，还有1个数字编码器，用于快速调光调色调音量等。
DIY设备玩的就是自定义，我一般会根据需求使用下面2种用法：
1、12个按键和编码器直接用来控制各种设备
2、利用最下面的3个按键用来切换区域或者房间，比如按一下SW10后，再按SW1-SW9就是控制房间1的设备，按一下SW11后，再按SW1-SW9就是控制房间2的设备，按一下SW12后，再按SW1-SW9就是控制房间3的设备.
-
打算下个版本会增加一个OLED显示屏，里面排列了开关、插座、灯光、风扇、音响等图标、通过数字编码器快速选择相应的角色，就可以控制相应设备、实现一个遥控器可以控制全家的设备。
对一次性电池有阴影，必须使用锂电池，内置电池保护芯片和充电芯片。充一次最多可以使用5年
可以任意按键控制任意设备（需支持espnow）
-
感谢嘉立创！! 没有嘉立创就没有这些DIY。
折腾了半天，终于焊好！但数字编码器没有焊，别问为什么，就一个字：穷！
由于目前ESPHome官方ESPNOW组件的发射功能是半残的，限定单独信道，不太适合作为无线遥控，乖乖的当个受控设备吧！
DedeHai大佬的ESPNOW遥控支持向所有信道发送消息，任意信道的设备都能可以接收信息，这才是无线通信该有的姿势。
DedeHai大佬的遥控源码地址
第二款是无线雷达：
就是这玩意，什么抽屉、台面、柜子、床底、天花板....等等，您想放哪就放哪。
由于主板背面是电池仓，刚好可以立起来放：
电池仓可以安装2粒索尼14500电池，用过日系电池的都懂，3.75V电压，放在那10年不动，电压还有3.71V
平均耗电很低，充一次电用2、3年不成问题
无线雷达负责把雷达的状态通过ESPNOW上报，哪个设备需要雷达状态，开启接收就OK！这样既可以用设备的内置自动化，也可以用HA的自动化使用这个无线雷达

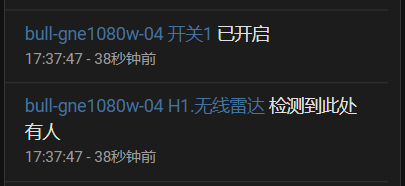

我把无线雷达接入鱼缸的智能PDU，就能实现有人靠近鱼缸，就自动打开鱼缸灯光：

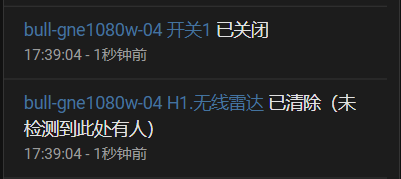

无人自动关闭：
无线雷达用的人体存在传感器是海陵科的LD2410S：
LD2410S是一款超低功耗人体存在毫米波传感器，包含极简化24GHz毫米波传感器硬件和低功耗人体存在感应智能算法固件。 硬件搭载AIoT毫米波传感器、高性能24GHz一发一收天线和外围电路；低功耗智能人体感应算法采用毫米波传感器距离测量技术和 ICL1112芯片先进的专有雷达信号处理和低功耗控制技术，实现对运动、微动和站立人体的精确感知。产品主要应用在室内场景，以低功耗模式感知区域内是否有运动或者微动的人体，实时刷新检测结果。 运动人体的最远感应距离为8m，不同区间的触发和保持门限、人体存在状态和目标人体距离上报频率，以及无人上报时间。支持GPIO和UART接口，即插即用，灵活应用于不同的智能场景和终端产品。
产品特点：
-搭载单芯片智能毫米波传感器 SoC 和智能算法固件 -超小传感器尺寸：20 mm × 20 mm -加载默认感应配置，即插即用 -24GHz ISM频段，可通过FCC、CE、无委会频谱法规认证 -3.3V电源供电，支持3.0 V~3.6V宽电压范围 -平均工作电流0.1mA@1Hz上报频率 -探测目标为运动、微动及静止人体 -实时上报探测结果 -提供可视化工具，支持配置探测距离区间和目标消失延迟时间 -支持感应范围划分，完全屏蔽区间外任何干扰 -近距离0.2m感应，无检测盲区 -运动人体感应最远距离8 m -探测角度大，挂壁安装时水平覆盖角度±60° -支持挂壁安装 -支持IAP在线升级 - - - - - - - - - - - - - - - - - -

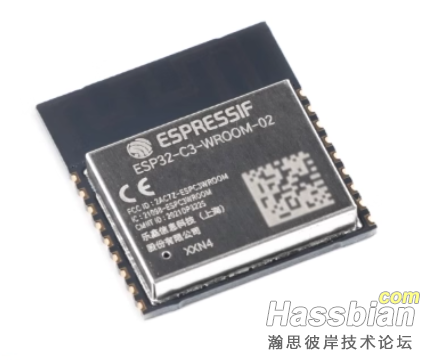

主控使用的是乐鑫的ESP32-C3-WROOM-02：
ESP32-C3-WROOM-02是乐鑫科技推出的通用型Wi-Fi和低功耗蓝牙（Bluetooth LE）模组，专为物联网应用设计，具有以下核心特性： 硬件配置： 处理器：搭载RISC-V 32位单核处理器，主频最高160 MHz，内置384 KB ROM和400 KB SRAM（含16 KB Cache） 存储：集成4 MB SPI Flash，支持外接存储扩展 外设接口：提供22个可编程GPIO，支持UART、I2C、SPI、I2S、PWM、ADC等接口，兼容红外遥控和TWAI®控制器（CAN 2.0） 无线通信： 双模支持：集成2.4 GHz Wi-Fi（802.11 b/g/n）和蓝牙5.0（BLE），支持长距离通信及Mesh组网 射频性能：20/40 MHz频宽，1T1R模式，最高速率150 Mbps，支持WMM和帧聚合技术 安全特性： 支持安全启动、Flash加密、数字签名及HMAC外设，通过RSA-3072和AES-128-XTS算法保障数据安全 环境适应性： 工作电压3.0~3.6 V，工作温度范围-40~85°C（105°C版本可选） 尺寸紧凑（18.0×20.0×3.2 mm），采用PCB板载天线或外接天线连接器
无线雷达和和无线遥控有异曲同工之处，用DedeHai大佬的源码改一下就行。
无线雷达吸取了zigbee传感器的教训，加入看门狗机制，检测到到有人或者无人，都会立即上报，但有人时会于心跳的方式每3分钟报告一次状态，这样无论任何情况，只要接收设备320秒都接不到心跳信号，会自动报告为无人，杜绝像zigbee设备出现卡在有人状态的情况，造成灯无法自动关闭。
|
