我用嘉立创画的第一块pcb（从零学习）

bugensui

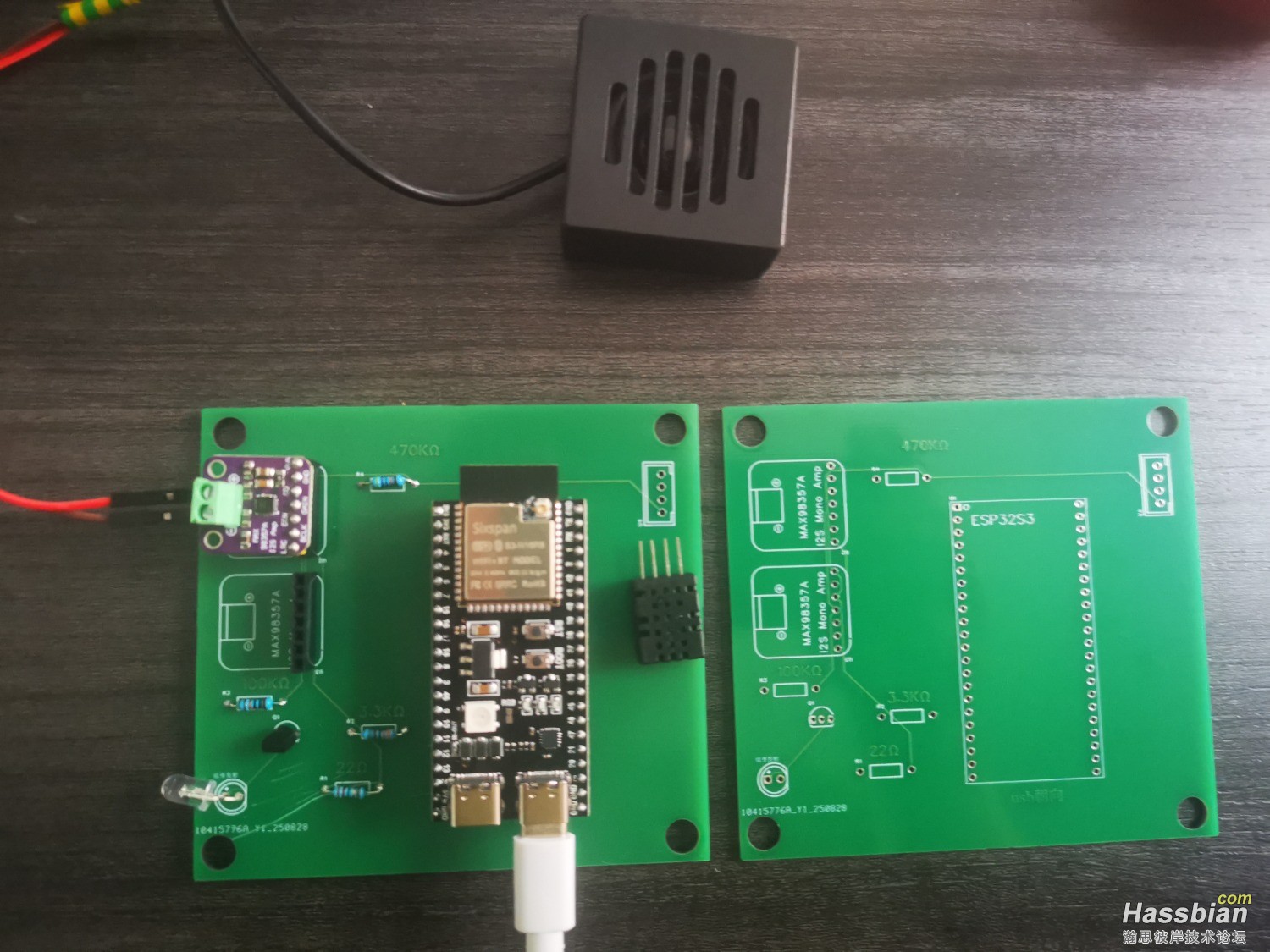

8月初开始学习嘉立创eda画最简单的电路板，经过半个月的视频学习，终于拿到了第一块pcb板子，还是免费的，嘉立创真不错，这款板子实现了：红外遥控电视和音响，立体声双声道立体声音响（tts播报和听音乐）、客厅温湿度检测，蓝牙代理，bthome设备的信息接收等功能。我用了esp32s3开发板，是N16R8版本，大容量的。

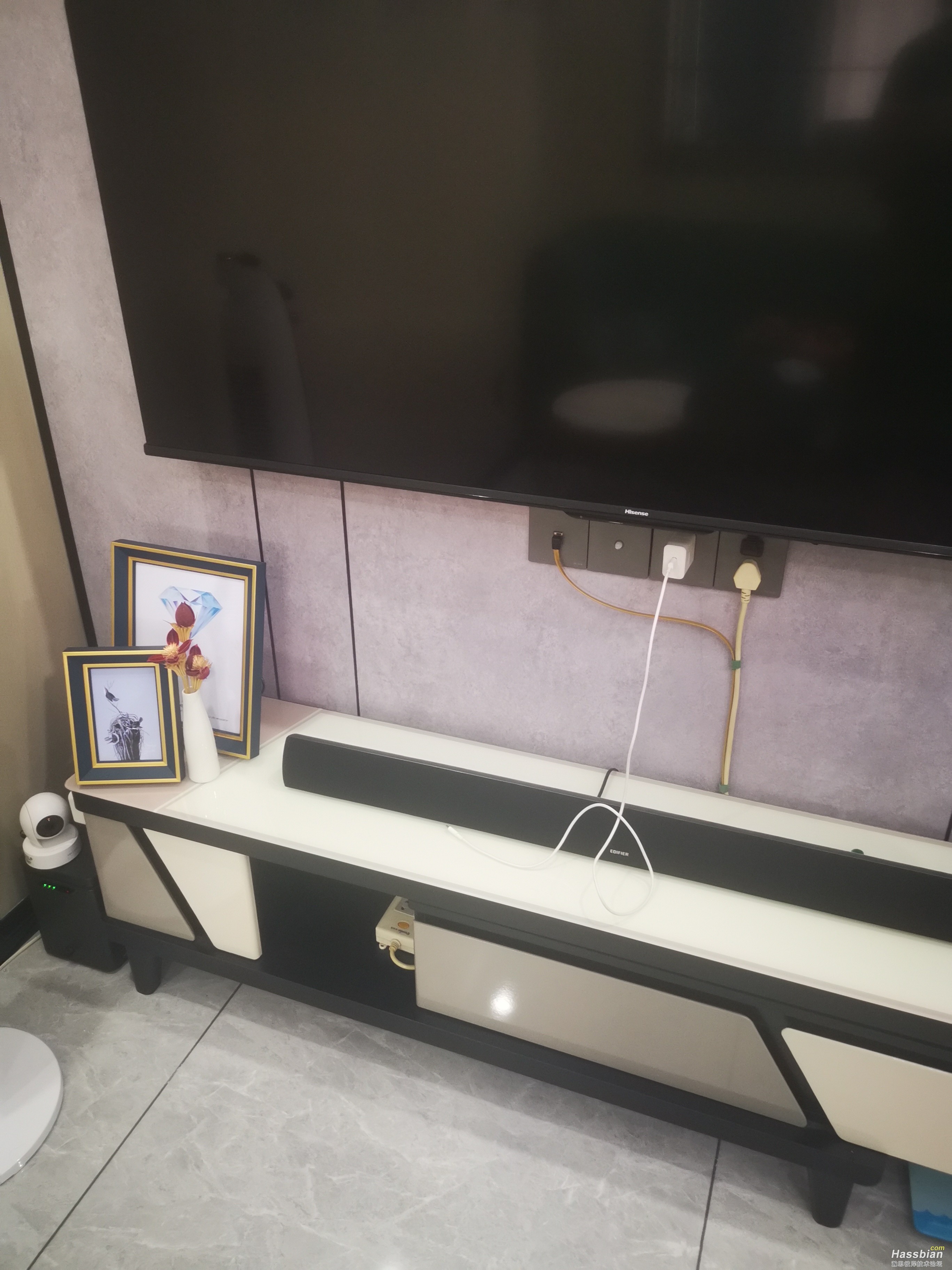

准备用嘉立创3d打印个免费的外壳，贴在电视柜上的画背面，学了半个月，其实画pcb也不难，只要是有耐心，还有焊接，也要非常有耐心才行。

a_dongde

都这样了，，把拾音器也加上去，可以STT呗

george65

我就說畫PCB不難  看一下教學影片  就能畫出簡單的PCB了
只是我很好奇  你PCB上的零組件為什麼要離這麼遠??







下次紅外線記得要轉向😂

bugensui

a_dongde 发表于 2025-9-1 13:17
都这样了，，把拾音器也加上去，可以STT呗

我家里有INMP441全向麦克风模块，这个硬件其实收音效果很差，本来是打算加上去，因为我客厅买了ha官方的语音助手，他的收音效果也不强，但是比INMP441全向麦克风好多了。INMP441全向麦克风好像就1-2米的距离，

bugensui

george65 发表于 2025-9-1 13:23
我就說畫PCB不難  看一下教學影片  就能畫出簡單的PCB了
只是我很好奇  你PCB上的零組件為什麼要離這麼遠?? ...

红外确实要旋转下，但是目前不影响使用，只要区分好正负极焊接，就能用，为什么离这么远，好散热呀，因为我也不懂，第一次画，因为我上面有温湿度，如果离的近了。就没有参考价值了。另外离的太近的话，焊接也不方便，我不是熟练工

hncdbai

tts播报和听音乐  是怎么做的？

bugensui

hncdbai 发表于 2025-9-1 16:35
tts播报和听音乐  是怎么做的？

max98357就行，。

huang7dede

文件来一个，我也去免费薅一个

bugensui

huang7dede 发表于 2025-9-4 23:17
文件来一个，我也去免费薅一个

你要啥文件

huang7dede

bugensui 发表于 2025-9-5 01:08
你要啥文件

导出你的pcb图文件，我导入嘉立创下单，白票
