嘉立创画pcb的几个小问题想请教下

bugensui

最近准备学习嘉立创画板，我是0基础，之前只玩过面板板，准备做个最简单的项目练练手，希望老手能稍微指点下，

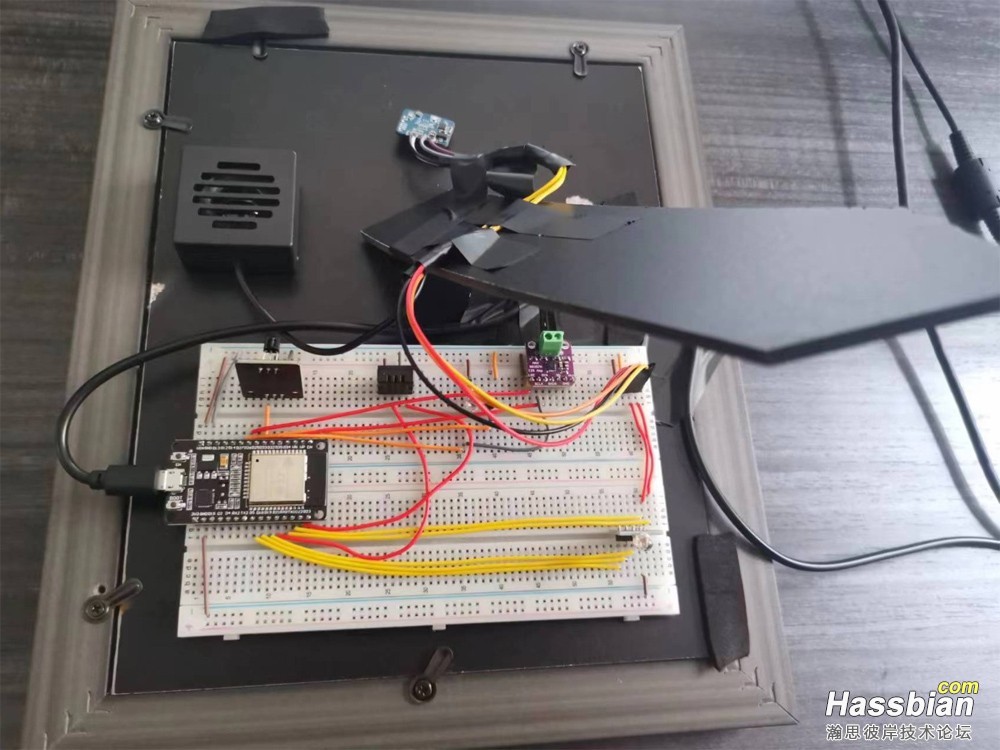

我想用嘉立创pcb复现下这个项目，我有这些元器件：esp32s3开发板，温湿度传感器，max98357音频放大器，红外发射模板，我想设计一个最简单的pcb，做好pcb后，我自己可以在上面指定的位置焊接上排母，然后插上esp32开发板和传感器元器件即可，可能洞洞板也可以实现（洞洞板我也没有玩过），但是我想学习pcb，洞洞板走线需要焊接，pcb里的走线都做好了，我改怎么入手？



相关问题：

1，现在嘉立创每个月还有免费的额度不？

2，板材类别怎么选，还有层数等？

3，因为我的要求是没有电子元器件要涉及在电路里。应该是很简单。

impressionyang

1，每个月两次还是有的，领取的方式自己关注即可
2，板材就默认FR4 玻纤材料没啥大问题，层数主要看你自己布线的能力，能力强的布线仅使用两层还可以使用沉金板
3，按照你的洞洞板操作思路那就是几个引脚拉线而已，感觉两层板绰绰有余了

george65

B站找個嘉立创PCB教學看一下
我當初找個5分鐘的視頻看一下就開始畫了
當然那時只會最簡單的畫在正面




當初畫板還傻傻的自己佈線
後來才發現有自動佈線功能

bugensui

george65 发表于 2025-8-11 17:23
B站找個嘉立创PCB教學看一下
我當初找個5分鐘的視頻看一下就開始畫了
當然那時只會最簡單的畫在正面

我也准备从最简单的学起，我现在就是准备从0-1，谢谢大佬我学习下

bugensui

impressionyang 发表于 2025-8-11 17:23
1，每个月两次还是有的，领取的方式自己关注即可
2，板材就默认FR4 玻纤材料没啥大问题，层数主要看你自己 ...

谢谢大佬的指导，我找视频学习下，有成果了在回馈论坛

ZDZX

我是参加了嘉立创的初级培训，链接https://kaoshi.lceda.cn/
缺点是要钱，也不多，240。优点是DIY的信心更强了

bugensui

ZDZX 发表于 2025-8-12 10:51
我是参加了嘉立创的初级培训，链接https://kaoshi.lceda.cn/
缺点是要钱，也不多，240。优点是DIY的信心更 ...

240.我真没有信心付，喝奶茶有点香

scry

bugensui 发表于 2025-8-12 10:59
240.我真没有信心付，喝奶茶有点香

其实画pcb挺简单的，10cm*10cm以内的板子上按照你的想法把元件放上去，然后用线连起来，层数的选择就是在你发现两层板拉线拉不通，就多加两层，四层还不行就6层
不用怕画出来的板子不能用，嘉立创每个月都有2次免费打板，收到了不能用，再改就是了
什么走线不能走锐角，都不用管，只要线接通就行了，收到了能用就行了

bugensui

scry 发表于 2025-8-12 17:21
其实画pcb挺简单的，10cm*10cm以内的板子上按照你的想法把元件放上去，然后用线连起来，层数的选择就是在 ...

谢谢，已经在看视频和测试了。为什么2层会拉不通，是因为元器件太多。有线路干扰吗

scry

bugensui 发表于 2025-8-12 19:44
谢谢，已经在看视频和测试了。为什么2层会拉不通，是因为元器件太多。有线路干扰吗 ...

拉不通就是你觉得软件给你走的线，你不想要，不想要的理由可以是不喜欢，不好看
不管好看的话，大部分情况下都是能连上的，就是会围着板边绕一圈，直接点两个焊盘，软件就会帮你走线
