 来吧！手搓8位分控磁保持智能PDU
特点：
1、带有可前后变换的安装支架，可固定在机柜、台面、墙面等，方便单手拔插。
2、内置7个16A磁保持继电器，平时0发热、0耗电，又省电又耐用。
3、内置全隔离式电量统计、电压、电流、功率、昨天用电量、今天用电量、上月用电量、本月用电量、去年用电量、今天用电量、累计总电量等一目了然。
4、内置RGB多彩LED灯，继电器状态一清二楚，背光灯与指示灯的颜色和亮度都可以独立调整，调整范围0-255。
5、内置射频接收、用于连接无线遥控、无线传感器等，能直接解码所有433M固定码遥控器的信号并通过传感器输出遥控码，方便HA的自动化控制其它任意设备。
6、内置7组本地定时器、无需HA主机也能独立完成定时开关工作。
7、你想每次打开插排为锂电池充电都能在2个小时后都自动关？每次打开为电动车充电都能8个小时后自动关？每次关掉光猫、路由器的电源都能1分钟自动恢复？为鱼喂料时，每次关闭过滤器水泵都能在1个小时自动恢复？……通通没问题，智能PDU的每路继电器都能独立完成此工作，无需到HA里配置一大堆自动化，看得眼花缭乱，自动模式和时间1分钟至23小时59分随意设定。
8、内置勿扰模式、开启后能立即关闭PDU插排上所有的指示灯，杜绝光污染，并且内部菜单能自由设定任意时段自动开启或者关闭这个模式。
9、内置过零检测电路。
10、支持ESPNOW直连通讯。可以和其它设备直接互联互控，也可以连接各种无线遥控、无线雷达、无线门磁、等各种传感器，方便内置实现各种自动化，比如有人靠近鱼缸自动打开灯，无人自动关闭，投喂预料时自动关闭过滤器水泵，一个小时自动恢复等
11、预留I2C显示接口

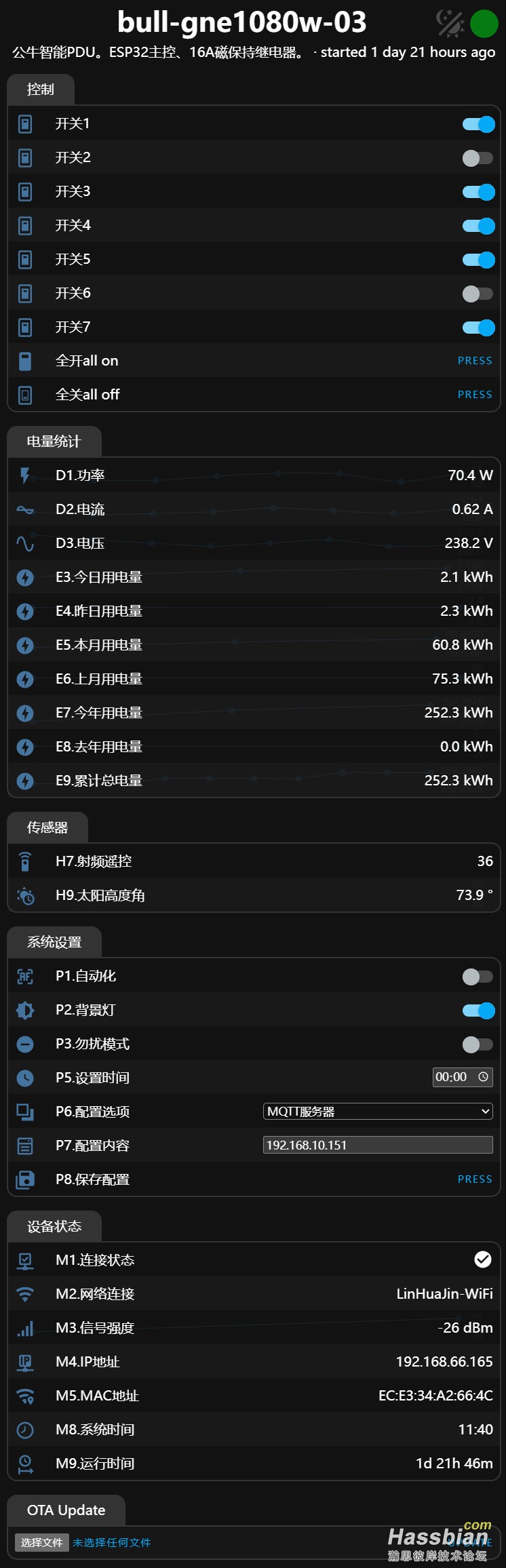

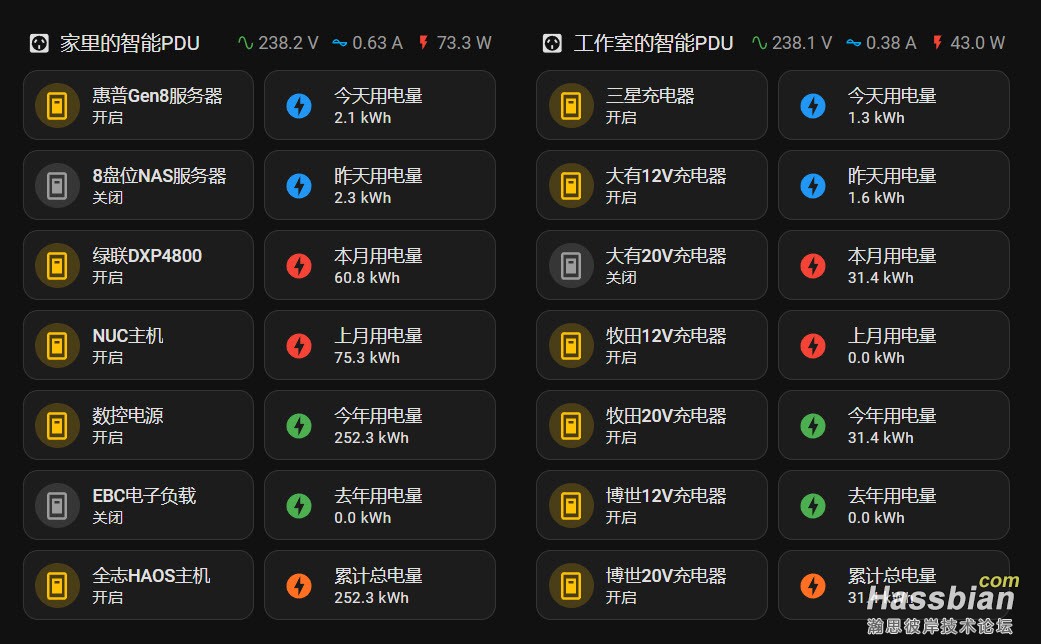

WEB控制台：
玩了十几年远程控制，买过几十个各种各样品牌智能插排，用起来真是一言难尽，要么厂商跑路，要么关停服务和APP，要么质量差到掉渣，用个2、3年批量罢工，能买到的都是使用垃圾普通继电器，不仅费电、还发热让插排里的劣质电容加速报废，单路总控的用起来各种不便、多路分控的全开时耗电吓S人，一个破插排耗电比我的惠普锐龙笔记本听歌看片时耗电还要多，所以后来有些存货插排我还没拆封就扔到垃圾桶了。
入坑HA后，发现品牌插排还多了一个致命缺点，就是无法干净利落地接入HA，这怎么能忍？ 所以又被逼着走DIY之路，有在咸鱼捡了几款垃圾插排，虽然能通过刷固件接入HA，但受限于厂家的设计，用起来依然不尽人意，也试过利用现成的航嘉插排，塞个SONOFF带电量监测的2路控制模块，但那模块质量一般，有些2年左右就开始失效，后来又自己画板做成4控带电量统计的磁保持插排，比买的成品好用一点，但对于一个有几十个牧田、博世、大有等各种充电器和一大堆数控电源、电子负载、示波器、音响、电脑、服务器、NAS.....的人，这种4路分控插排用起来还是没那么顺手，直到有天在群里看到宝子拆了一个公牛的PDU，一眼就看出这玩意是改造8路分控磁保持智能PDU的最佳神器。
一开始由于忙着玩游戏，没打算搞，只是在群里探讨改造方案：一体化PCB、磁保持继电器、单路或多路独立电量统计、RGB多彩指示灯、过零触发、433M无线接收、显示屏等等，但看着群里的大神们那拖拖拉拉改造进度让我实在忍无可忍，决定买了1个公牛的PDU回来验证我的想法，不过要注意！！！这款PDU有2种版本，1种是模块化的，1种是一体铜条的
捣鼓过程很多步骤忘记拍照了，将就看吧！

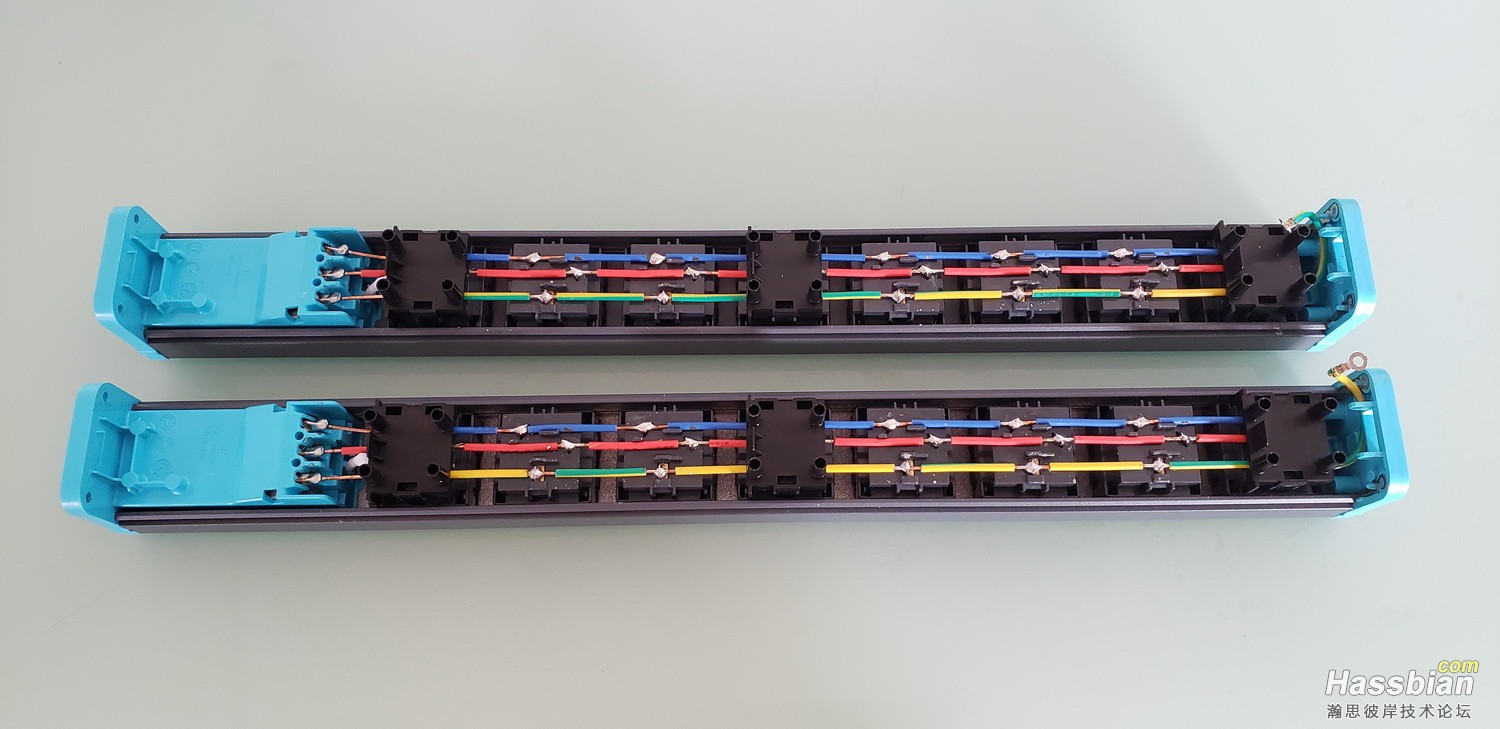

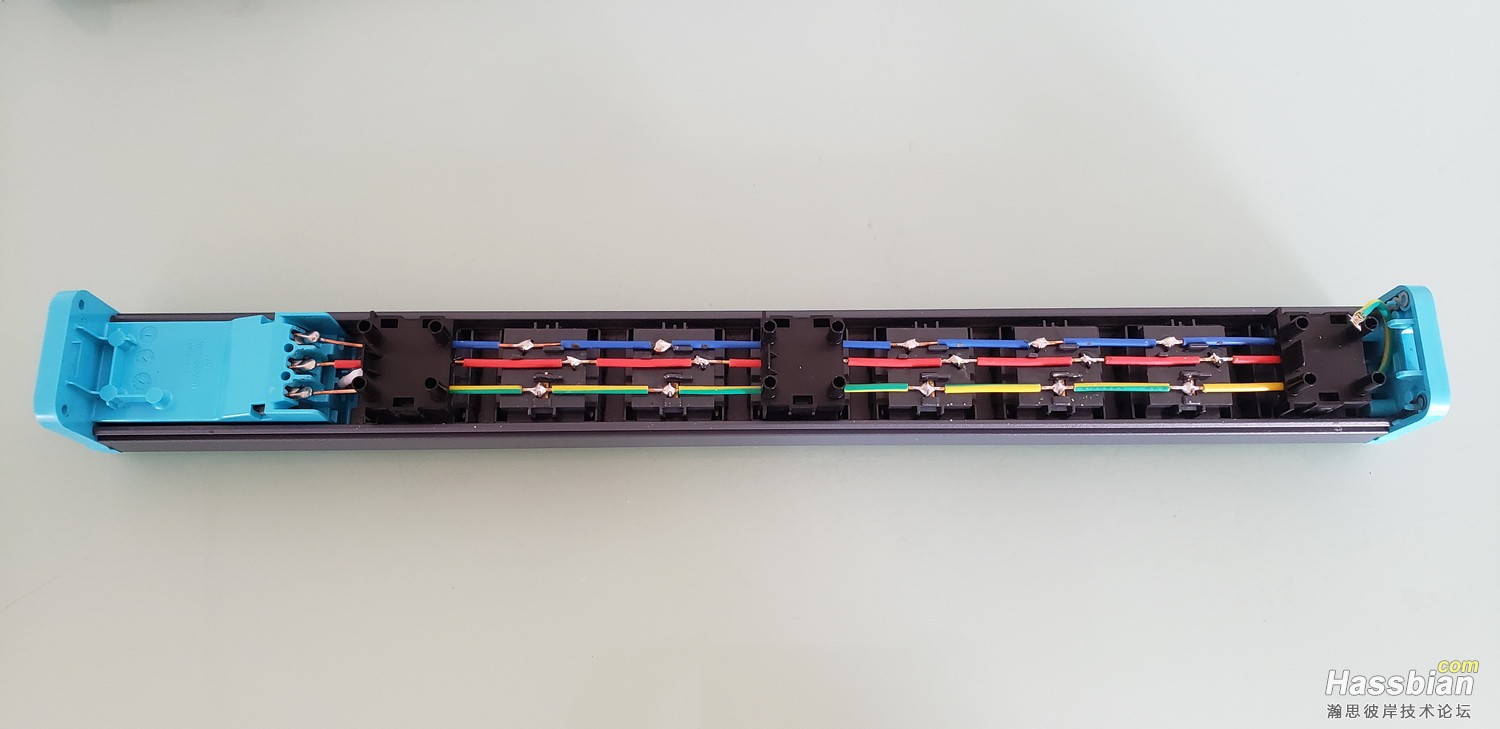

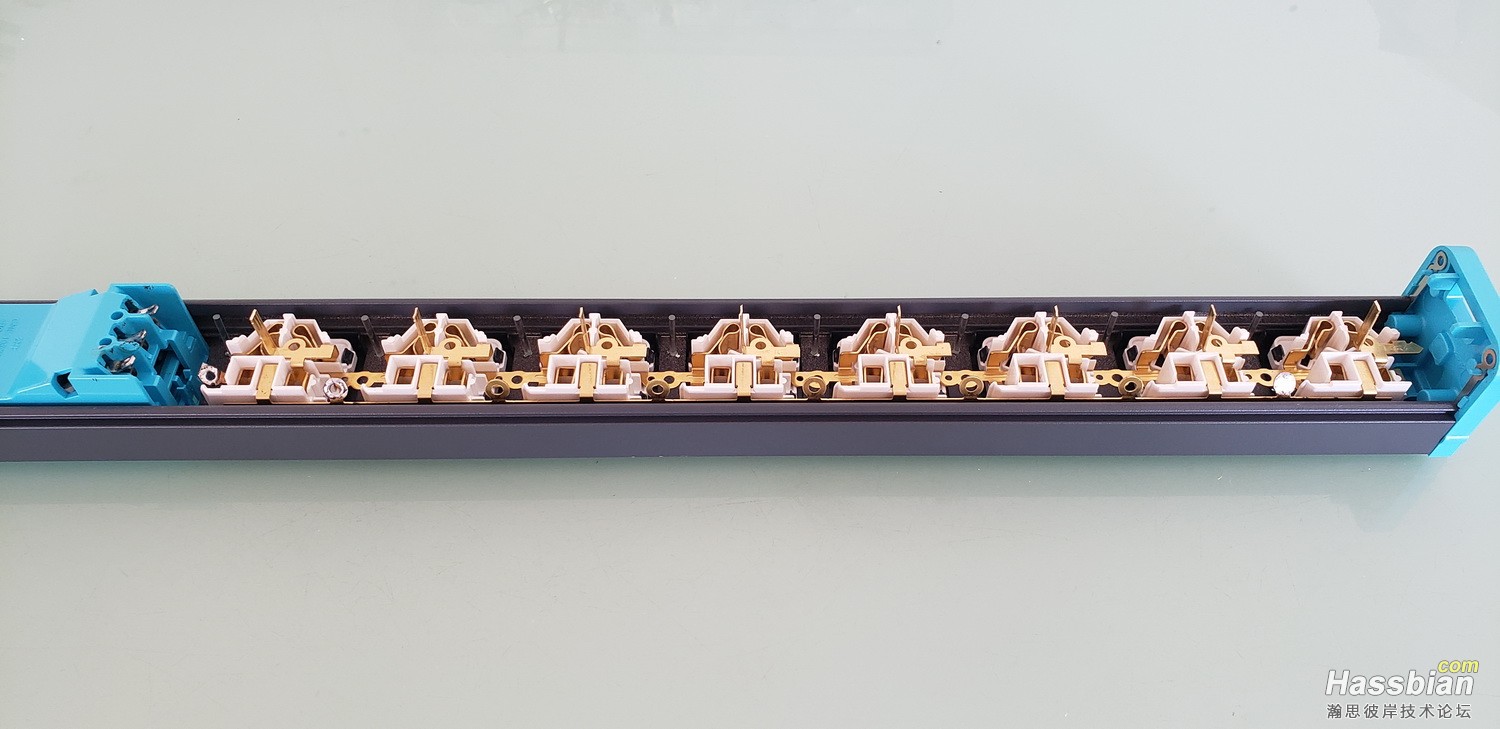

第一次买是模块化的版本：

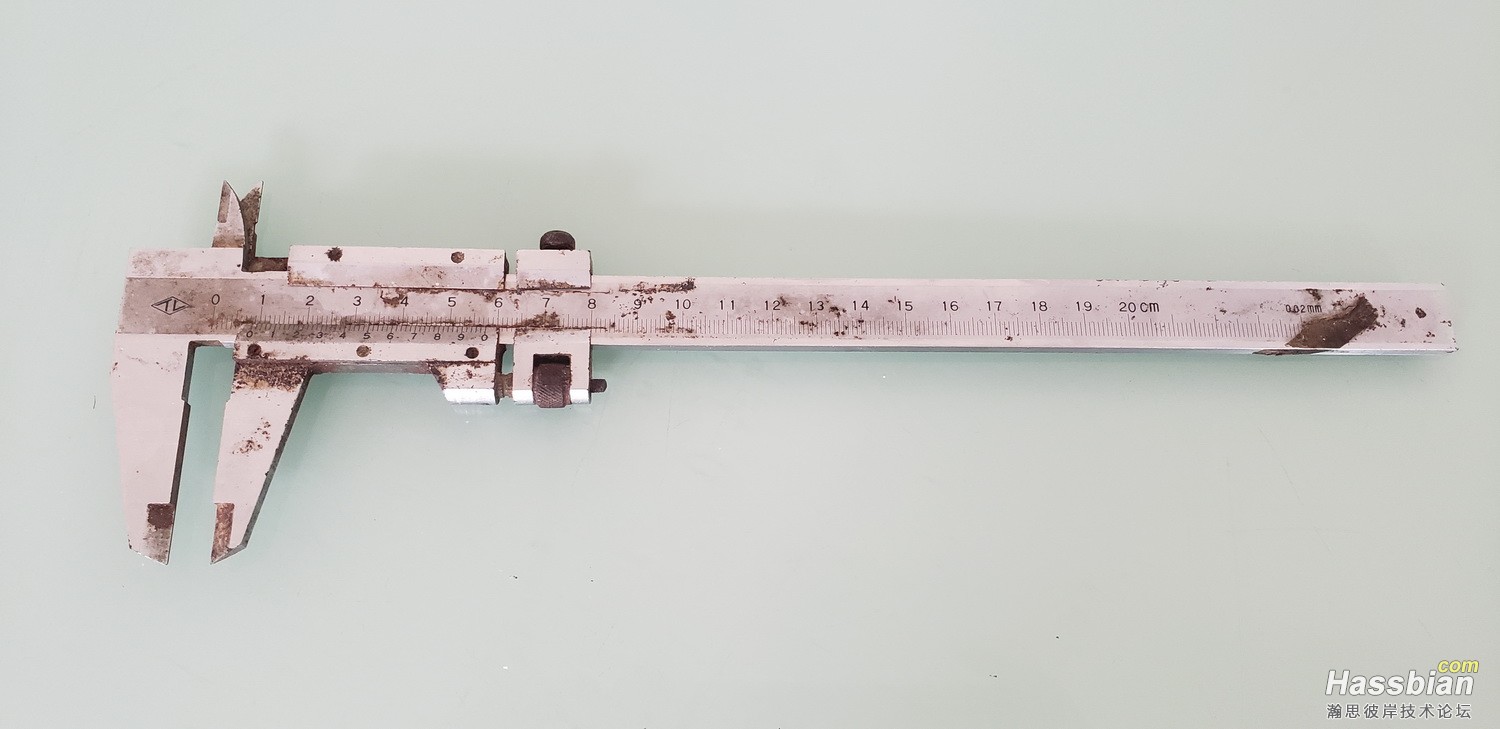

就拿起这把祖传游标卡尺：

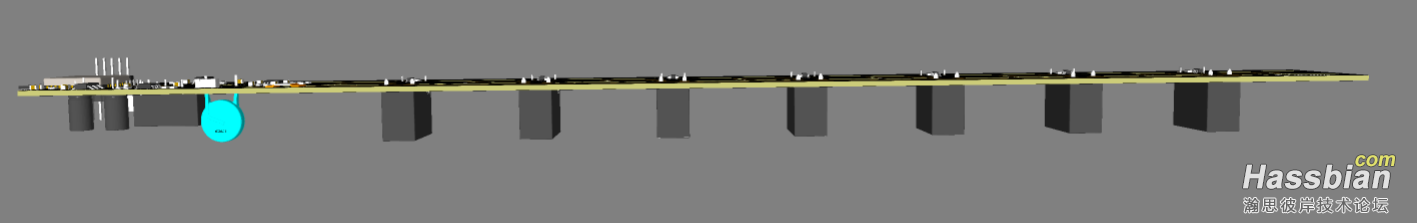

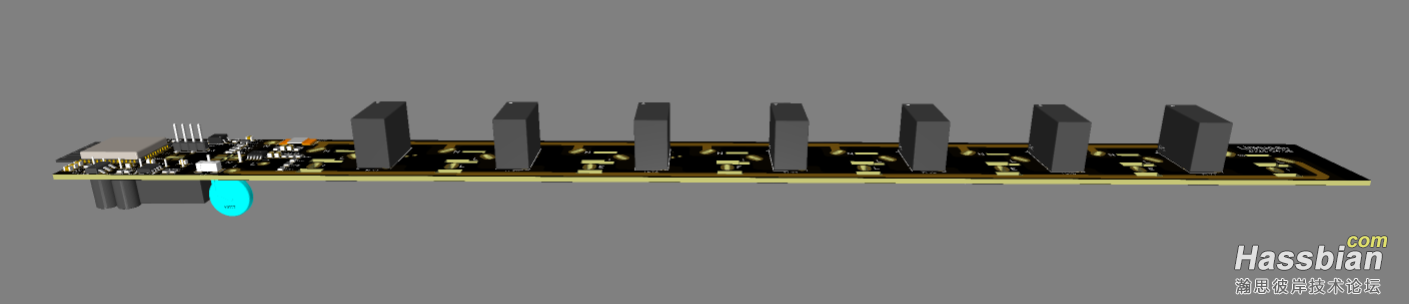

按照这个版本的尺寸画了一款PCB，
像网络设备这类是不能随便关的，一旦不小心按关闭，那就惨了，所以习惯保留一路常通插座，用于连接不可断电的设备。
也就是1路常通+7路分控

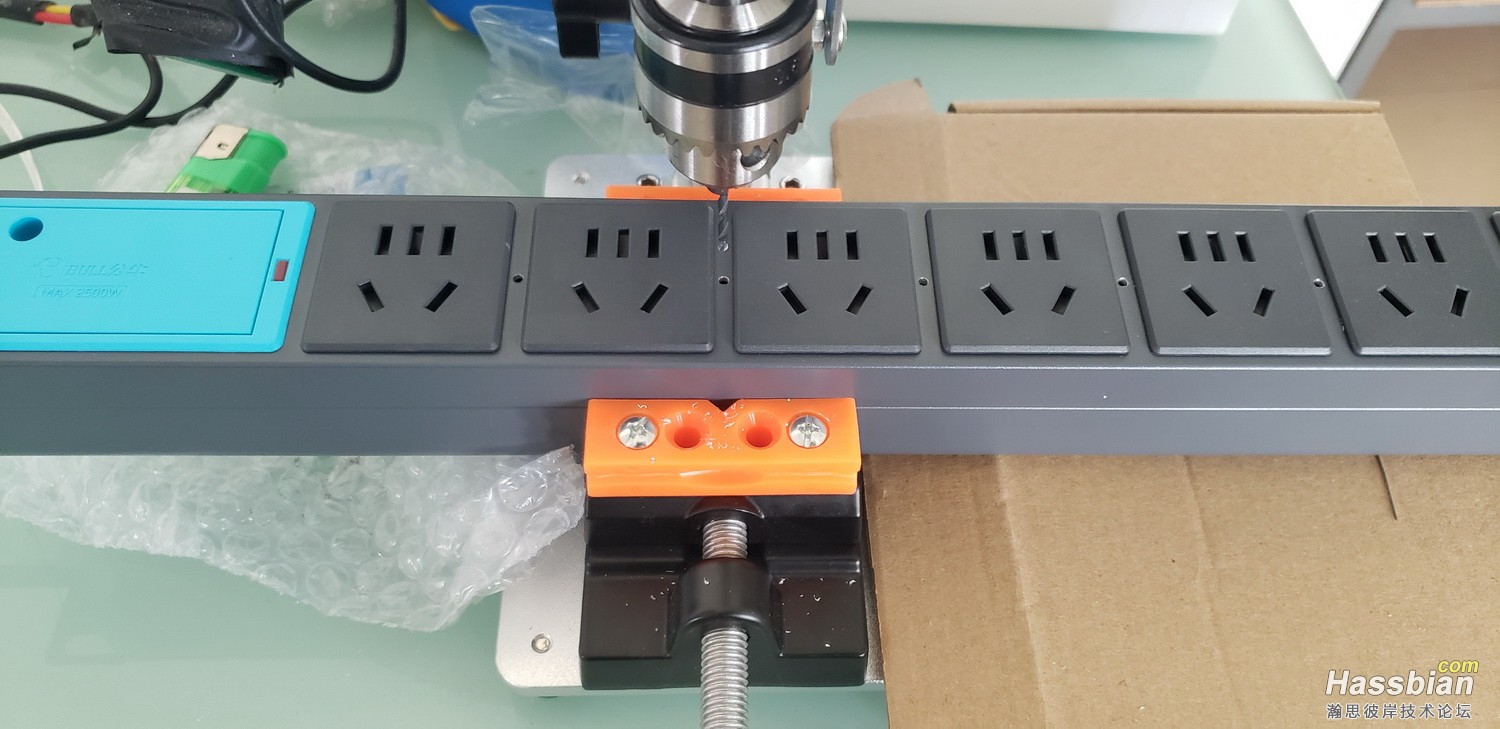

插排拆之前最好先为LED灯透光柱钻好孔：
空间刚好装入后盖，正好可以利用继电器代替原来的塑料支架：

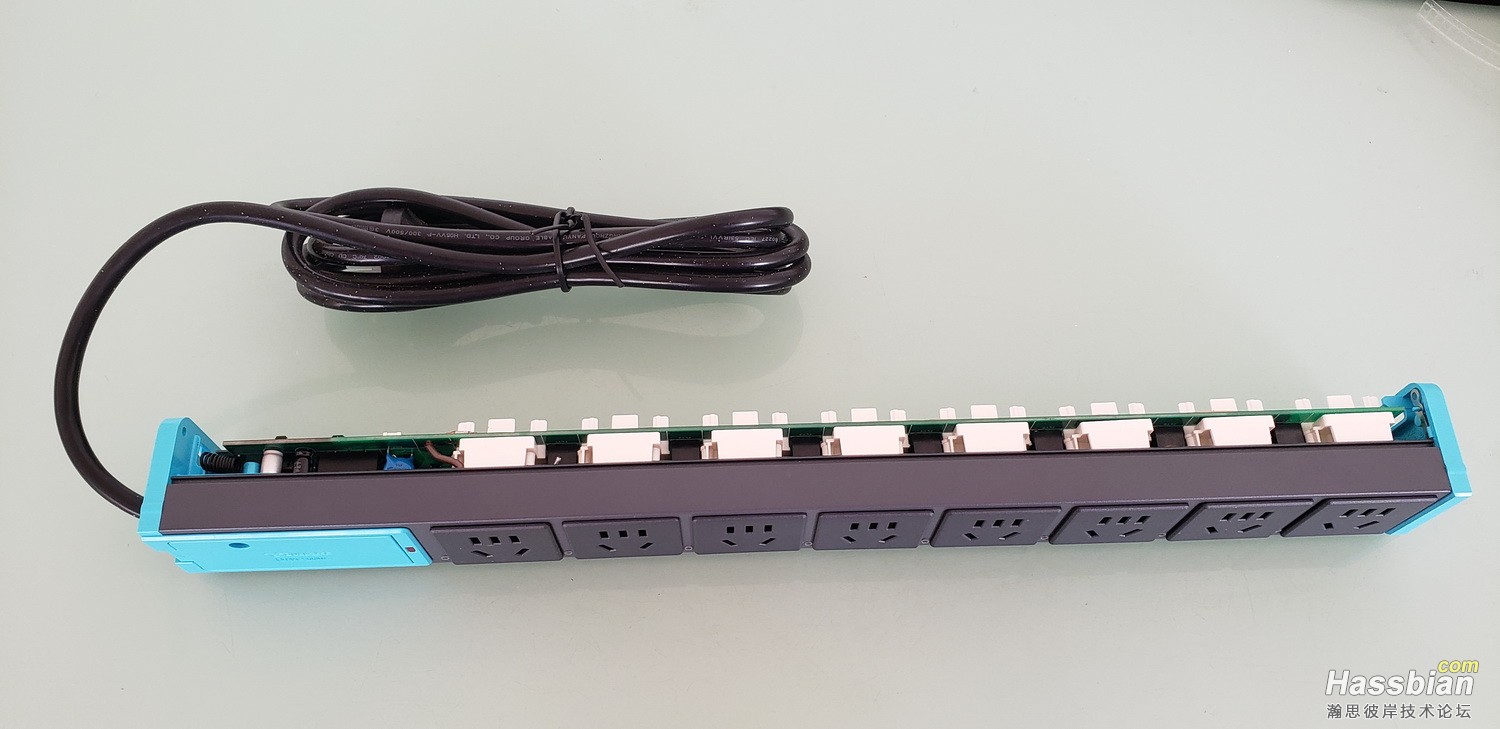

运气比较好，没有翻车，焊上元件装上去一切正常，
看着还有空PCB，想再买1个回来练练手，谁知第二次买的拆开后傻眼了......！！是一体铜条的版本：
平时懒得退货换货，也懒得装上了，扔着吃灰吧，继续第三次购买，这次买的2个都是模块化的，刚好把PCB消化完。

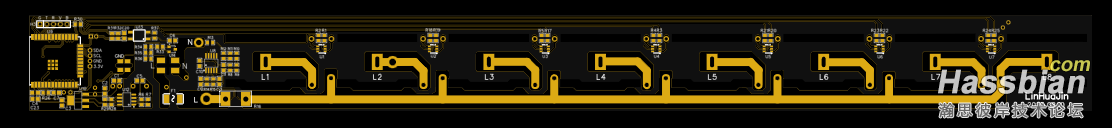

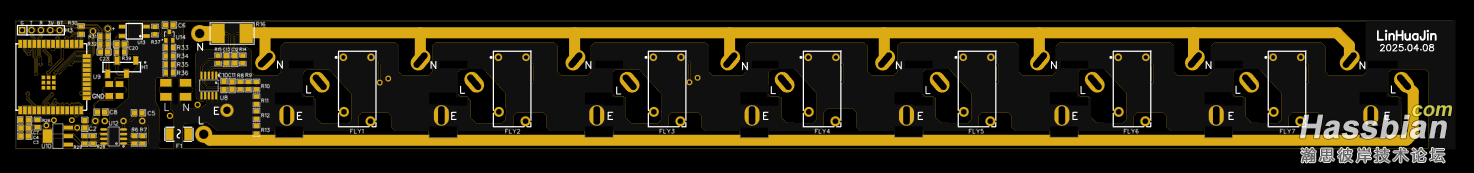

用了一段时间觉得挺不错，就想着把家里原有的插排逐步替换了，那起码要十个八个才行，看着台面之前那个拆得七零八散的一体铜条版PDU有点碍手碍脚，再次拿起来仔细看了又看，觉得各有所长，就为它重新画了一款PCB，

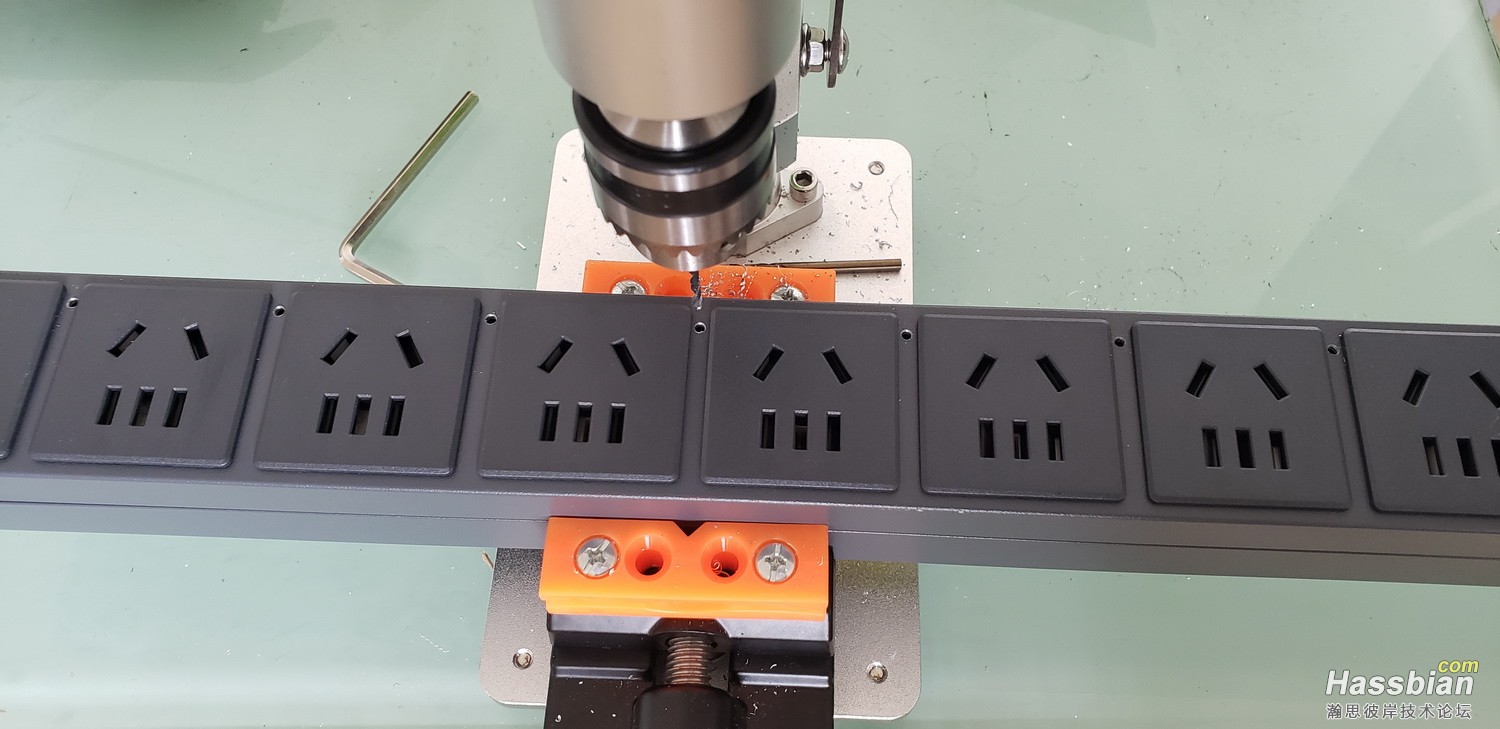

PDU拆开前最好先为LED灯导光柱钻好孔：
新版的灯孔在下面的位置

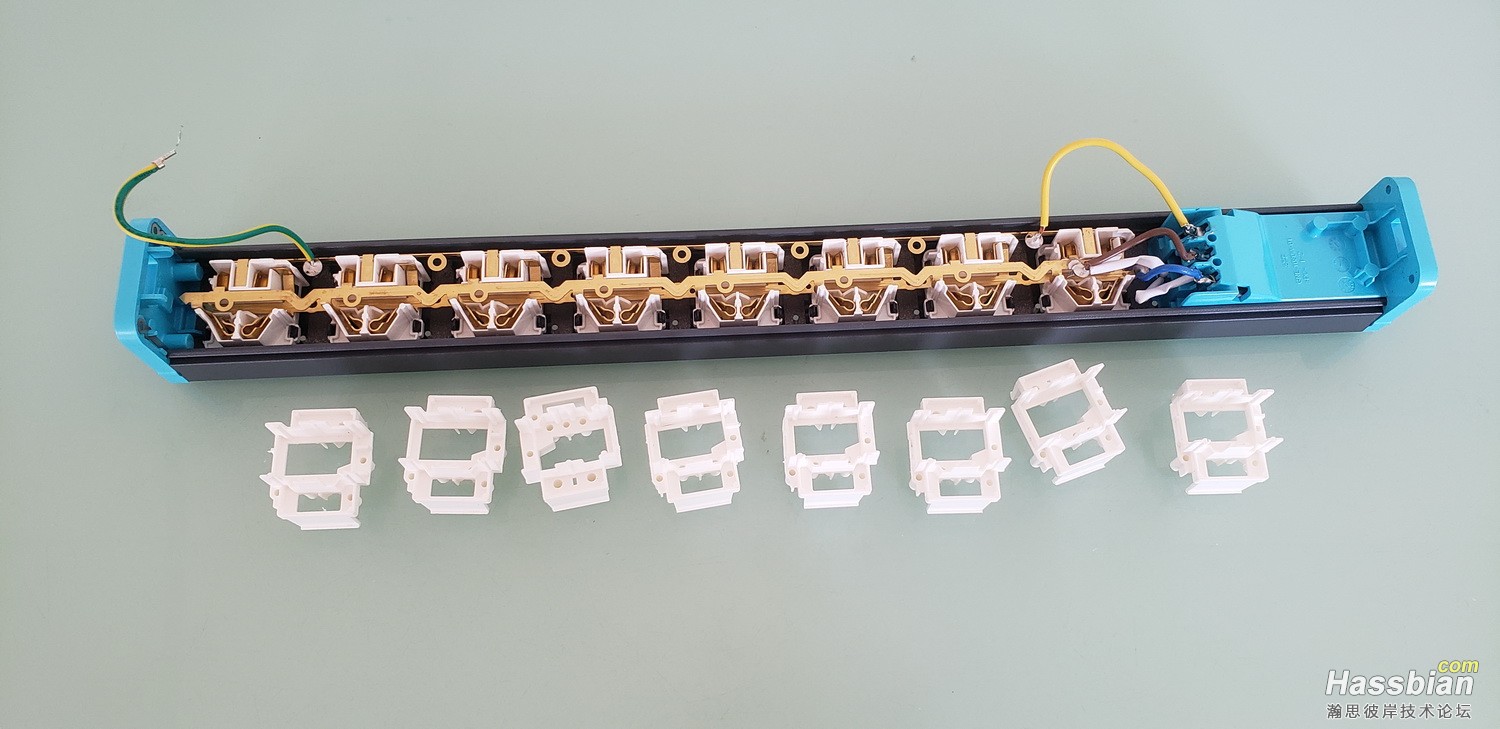

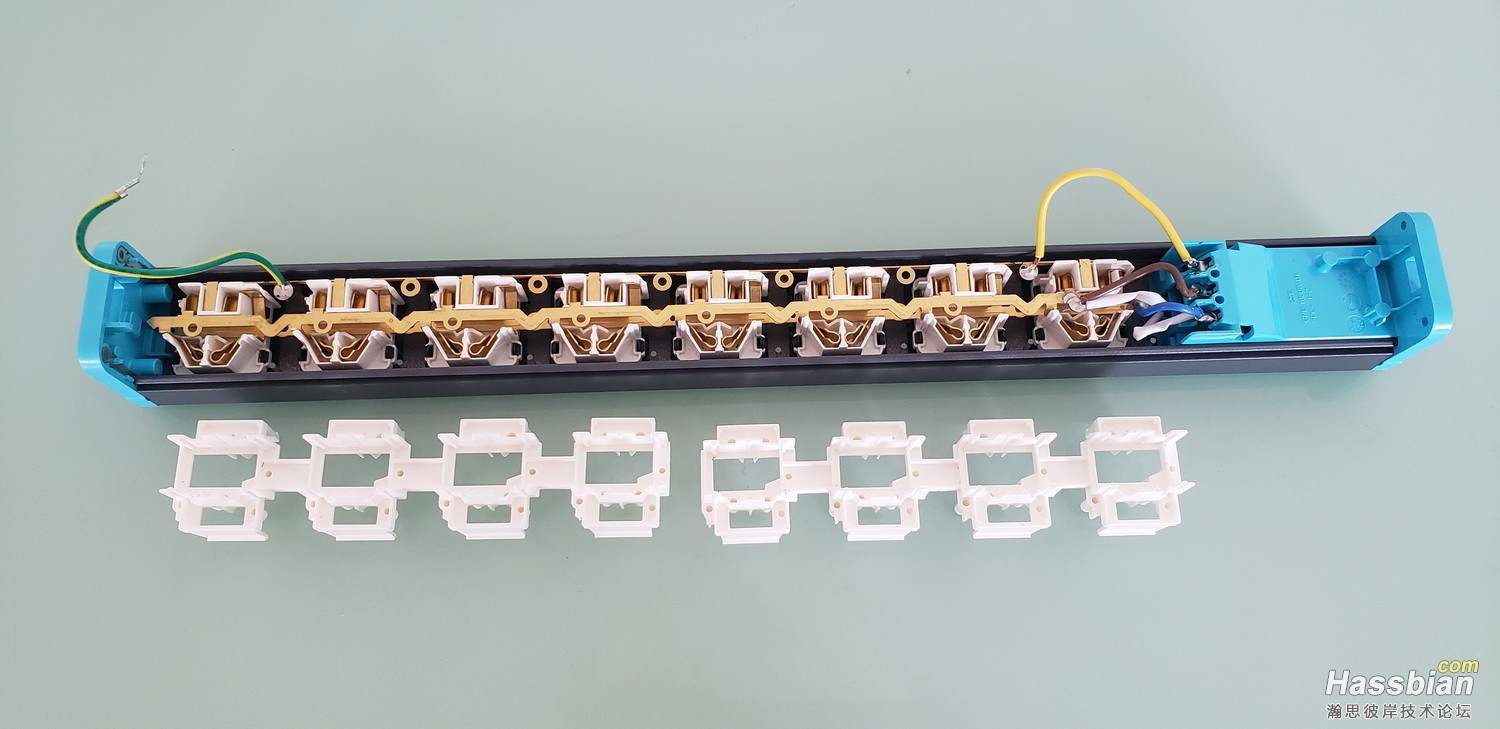

拆开后盖，取出白色塑料支架：

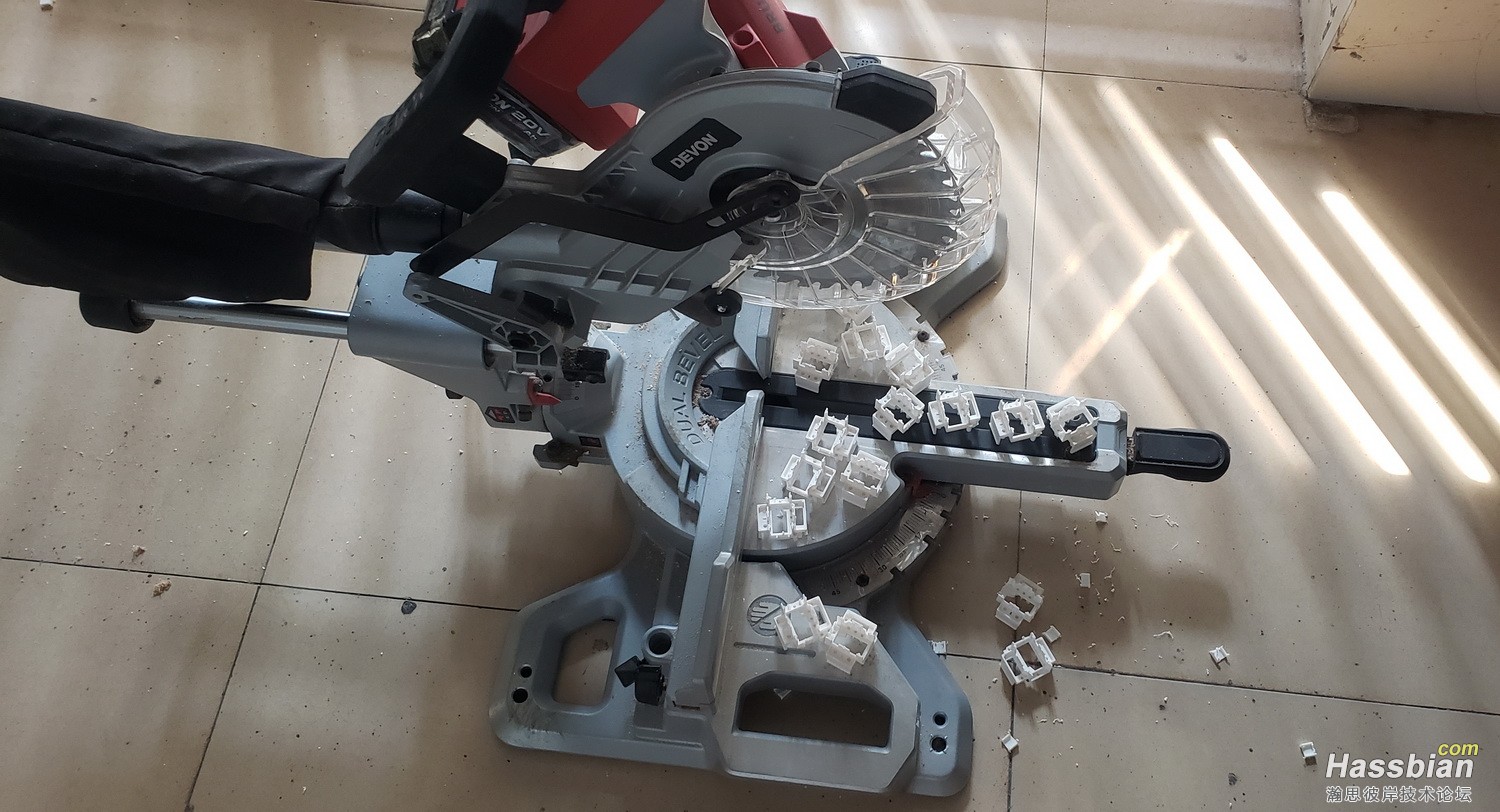

用切割机把白色塑料支架切了：
这是切割好的塑料支架：

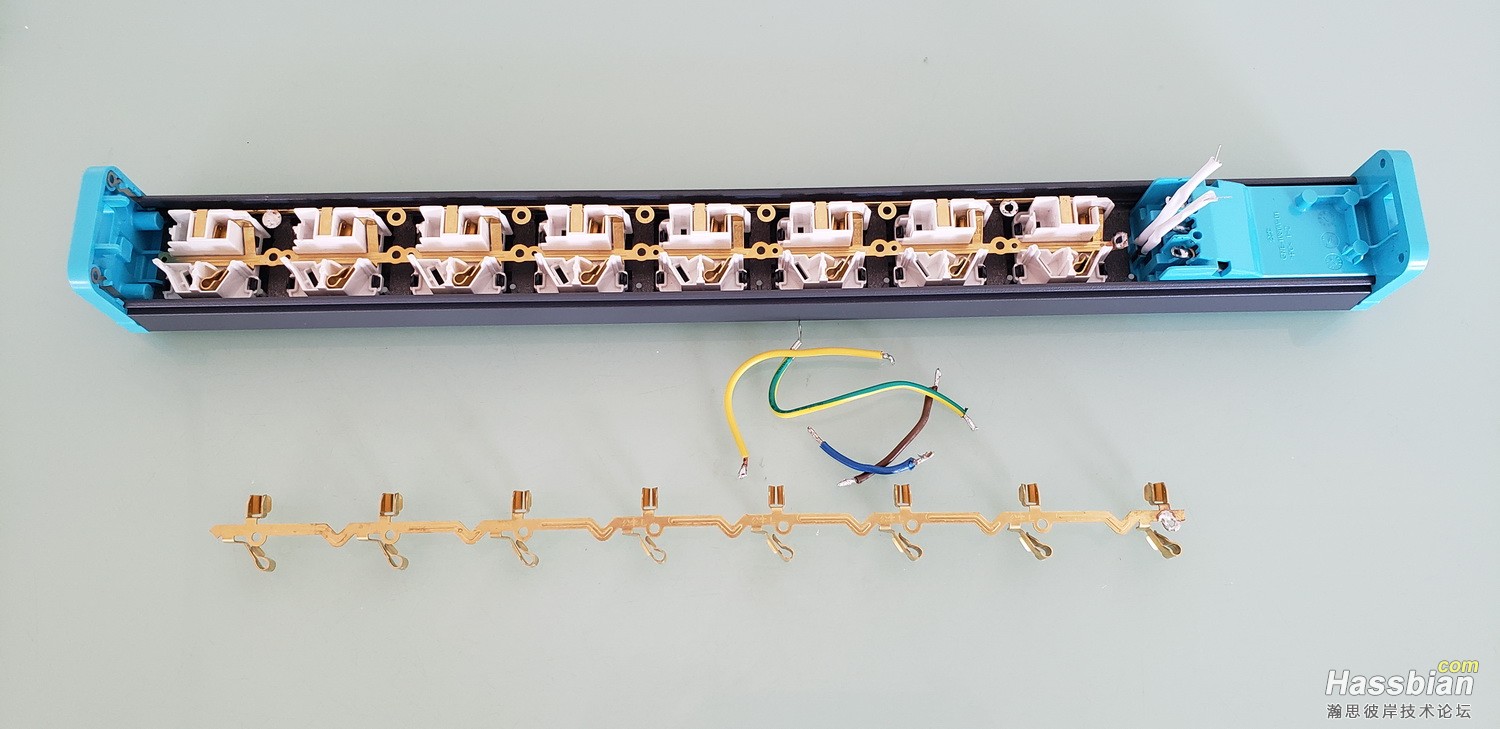

拆除连接线和拔出火线铜条：
由于要做分控，所以火线铜条必须切断：

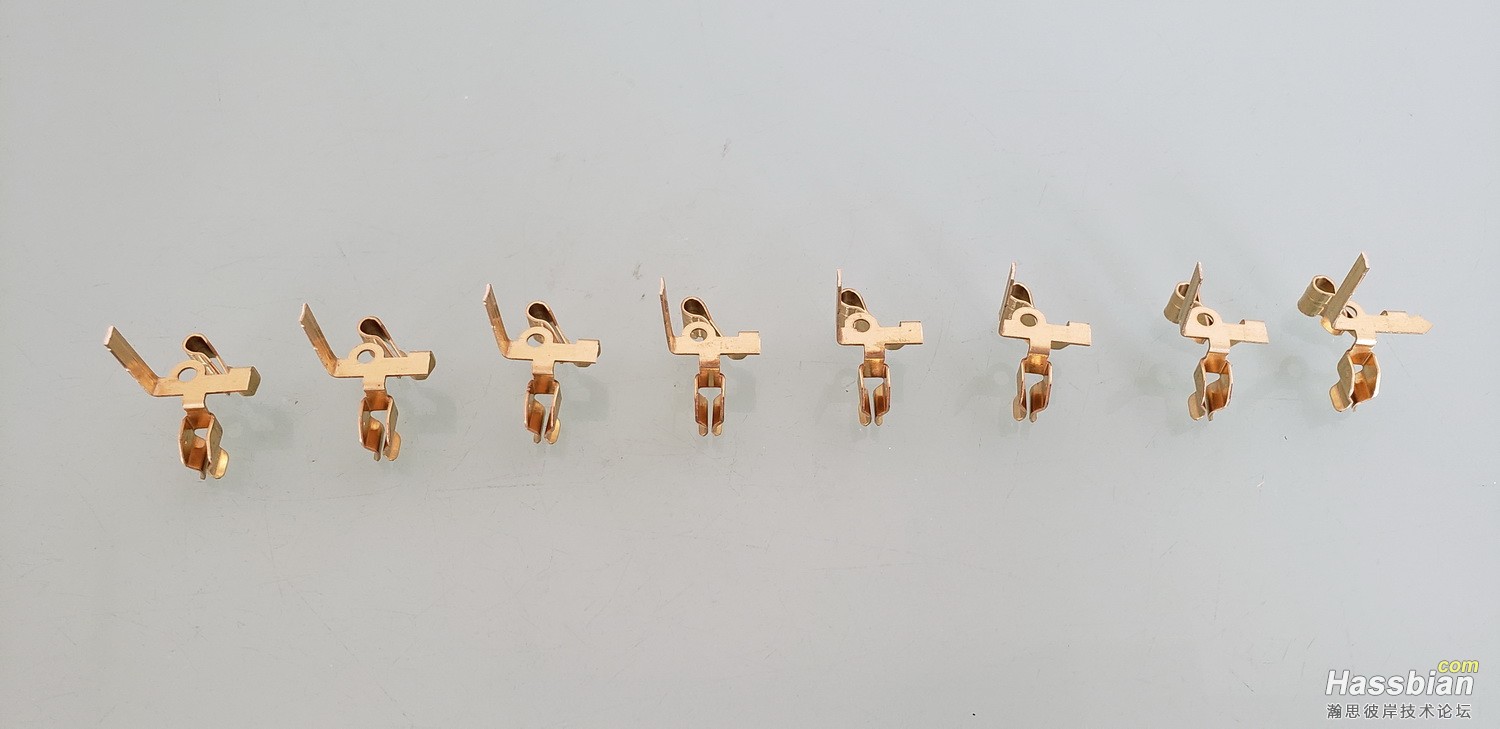

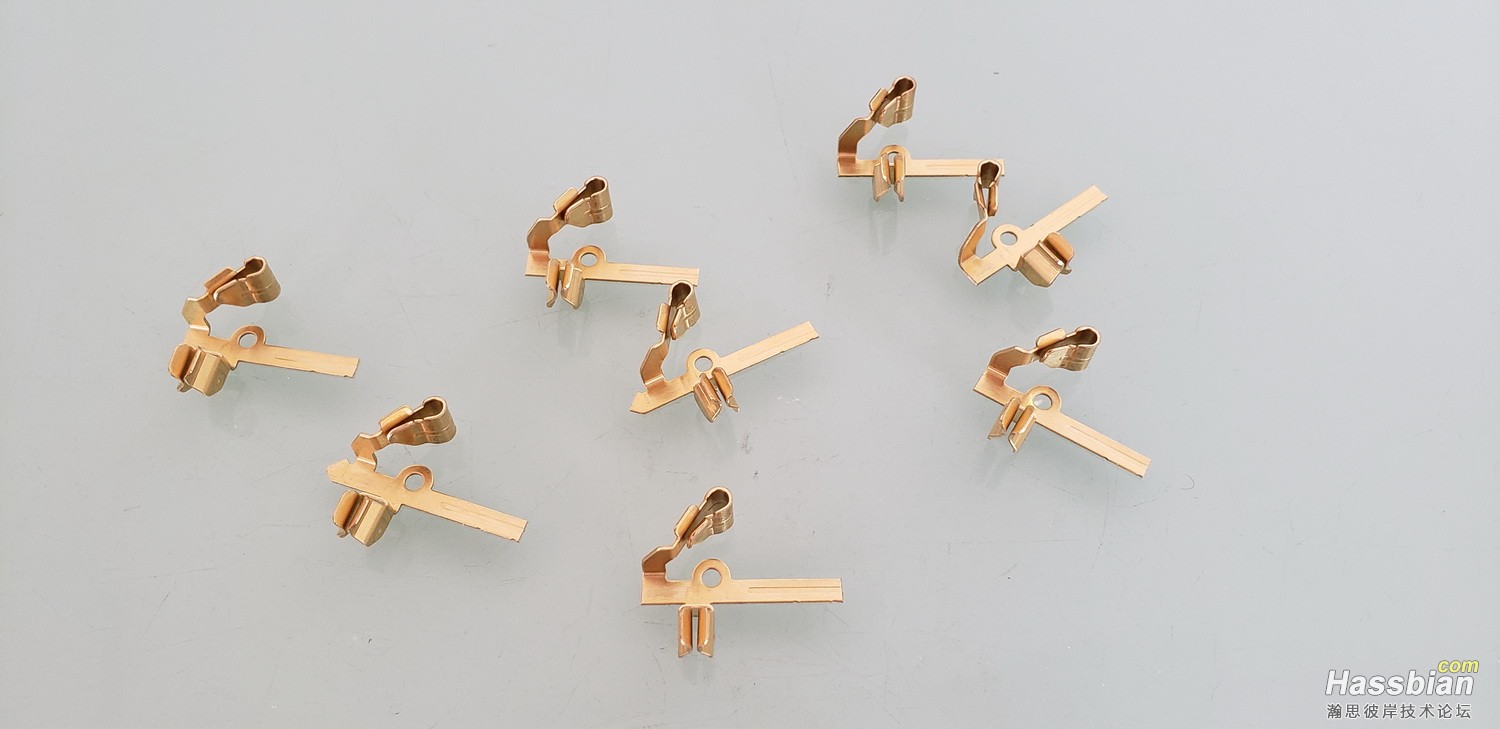

按图折弯90°用于连接控制板：
把火线铜条装入插座：

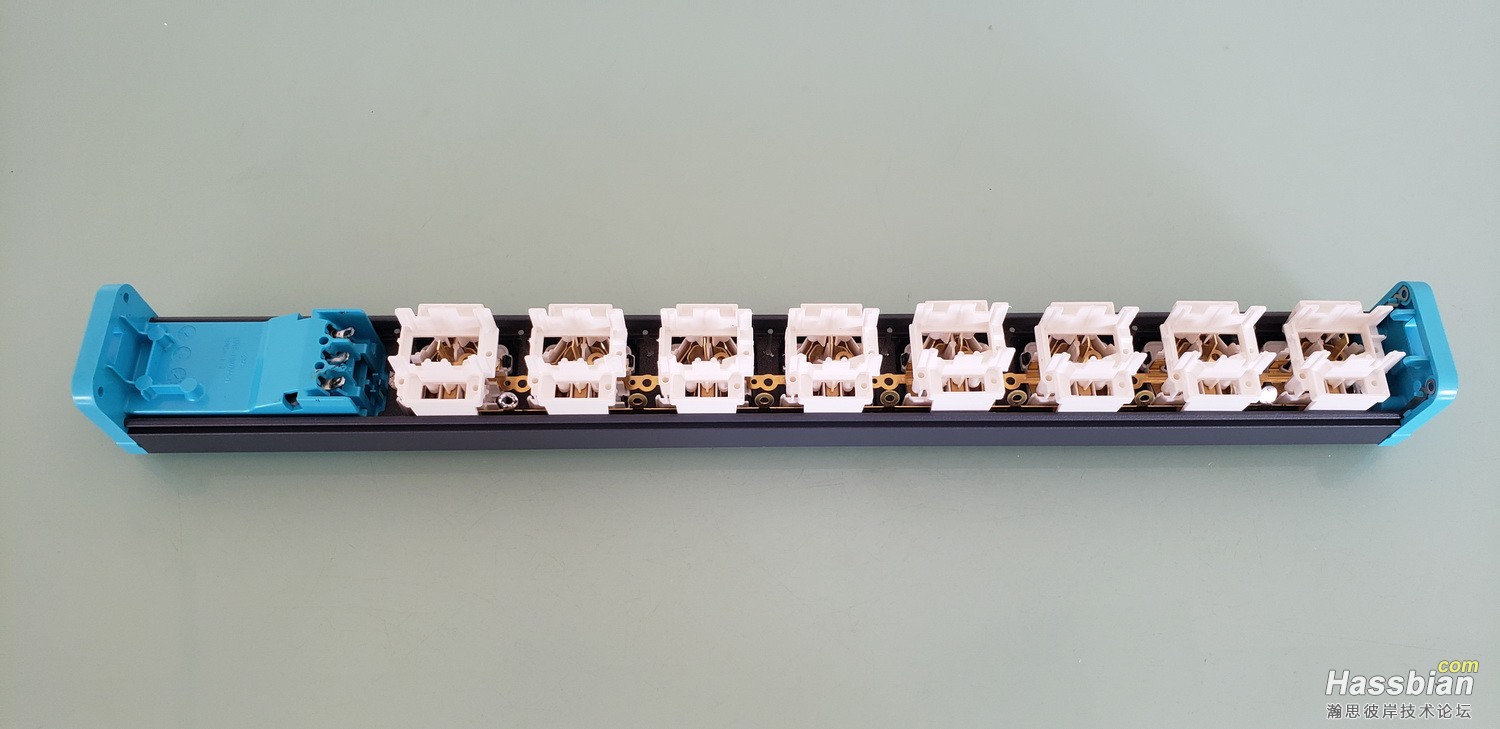

再把塑料支架装入插座：

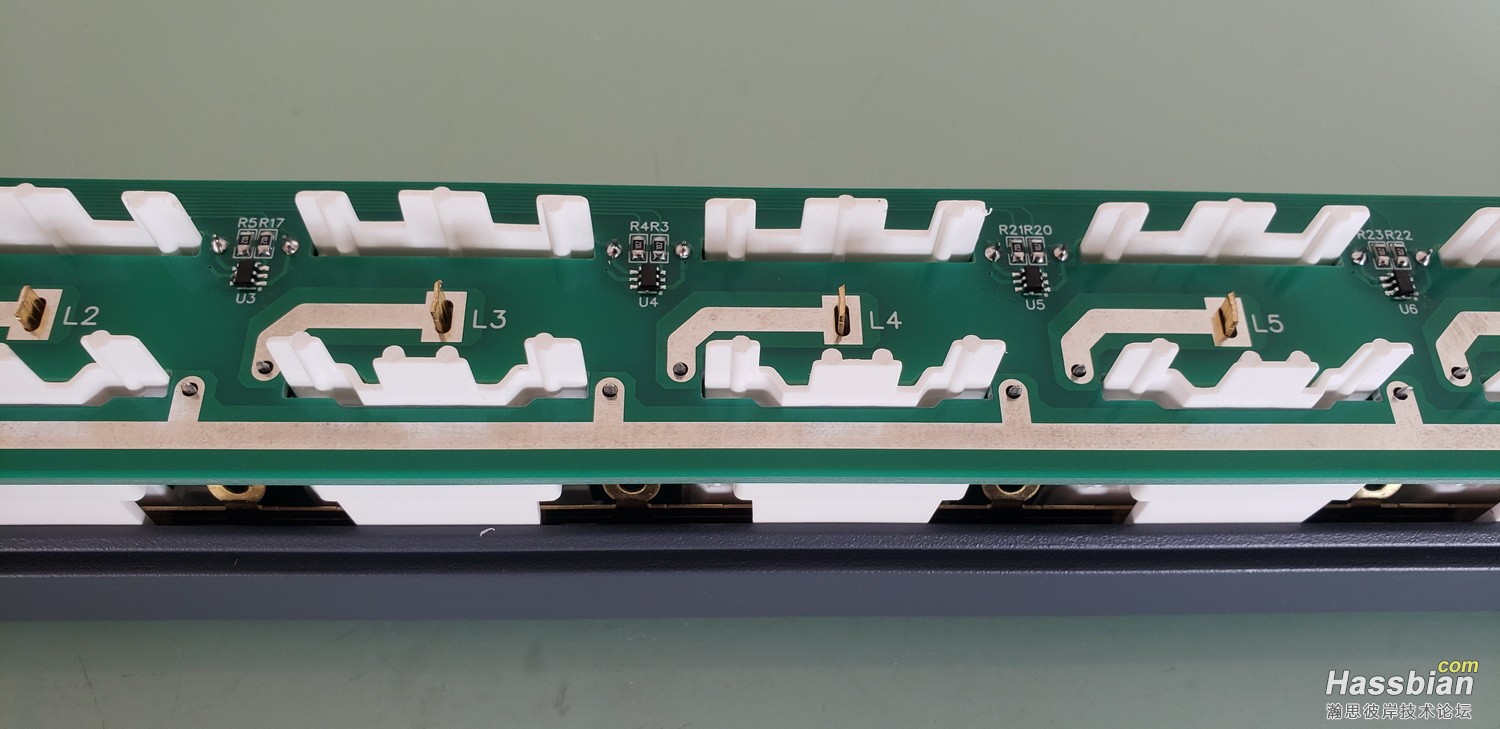

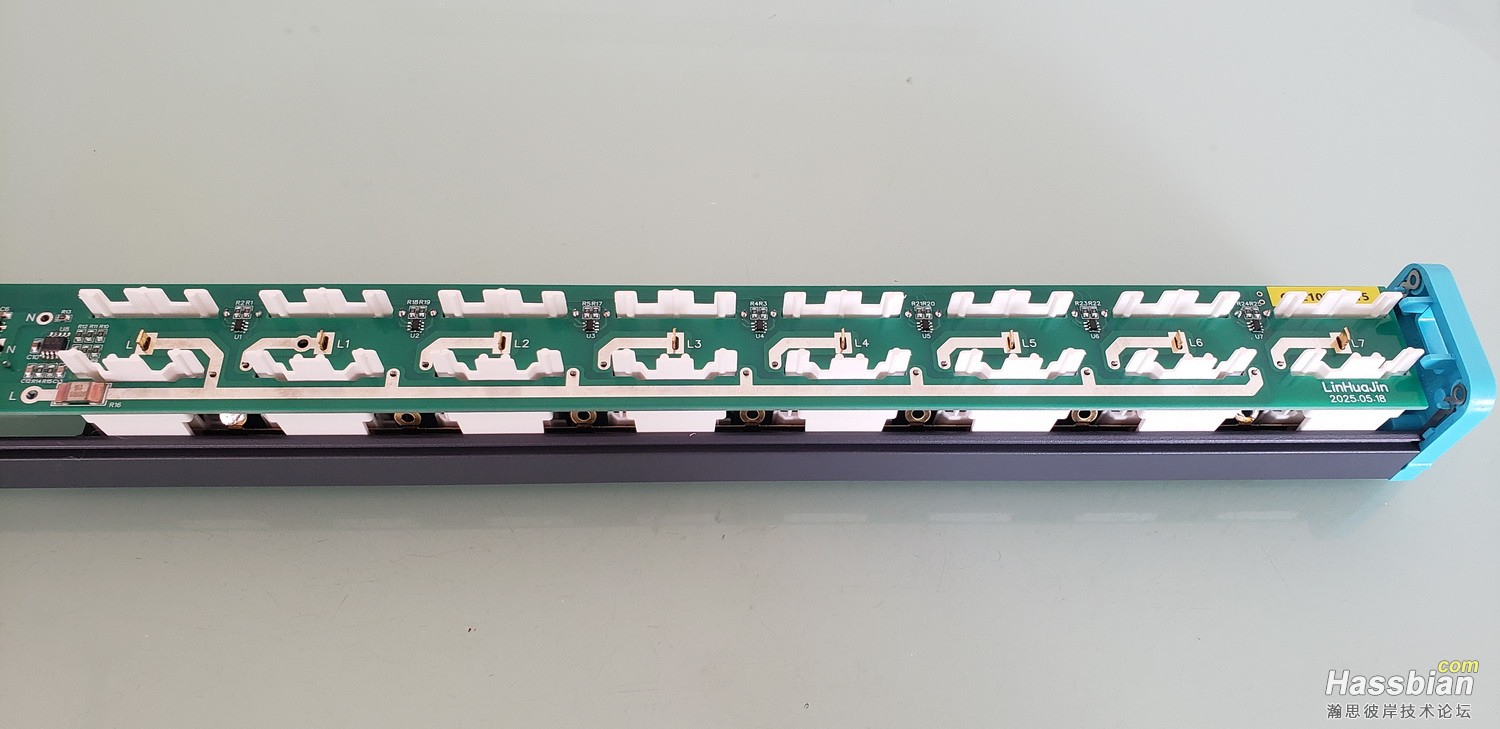

不出意外的情况下，主板能刚好放入：

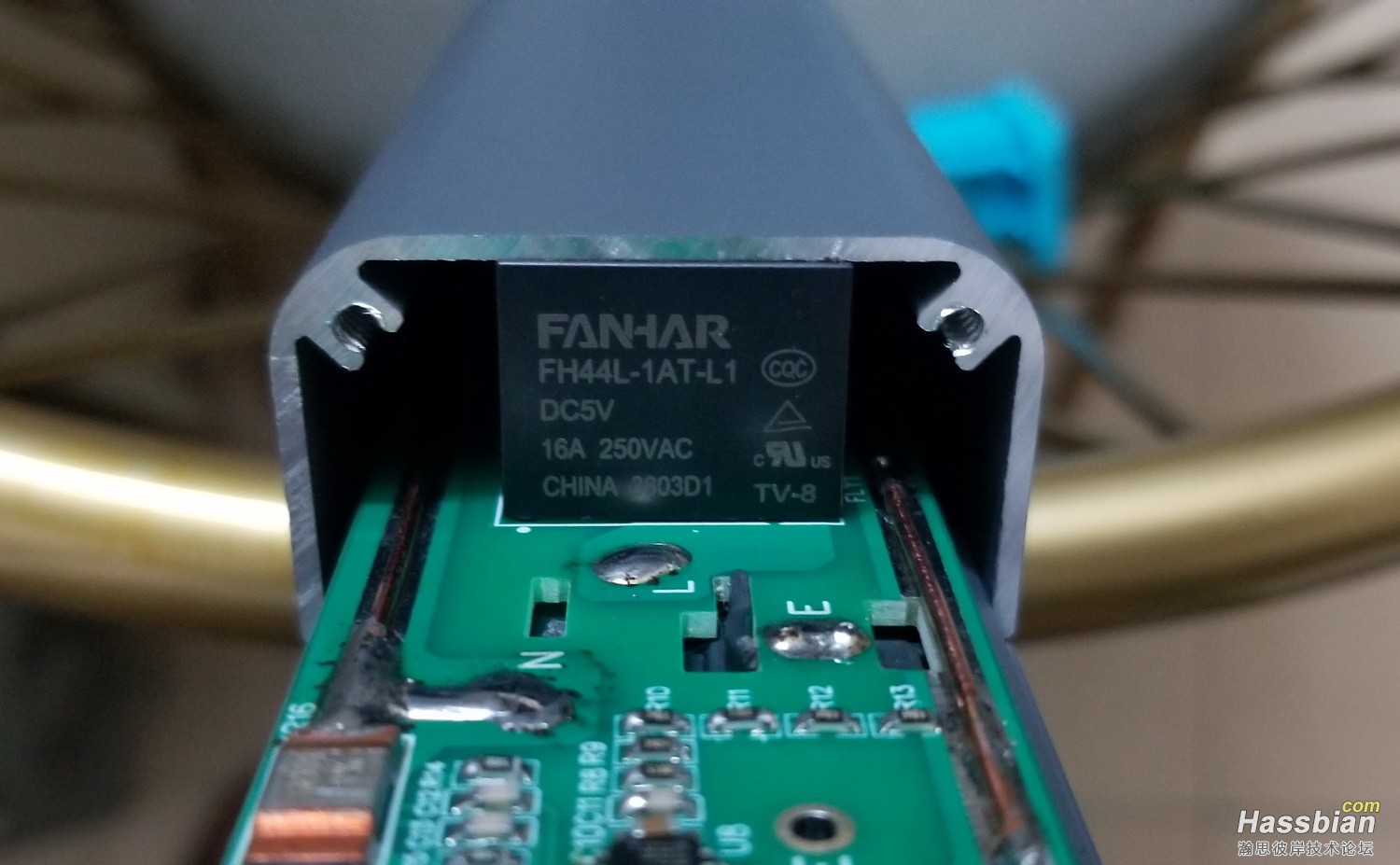

来个特写：

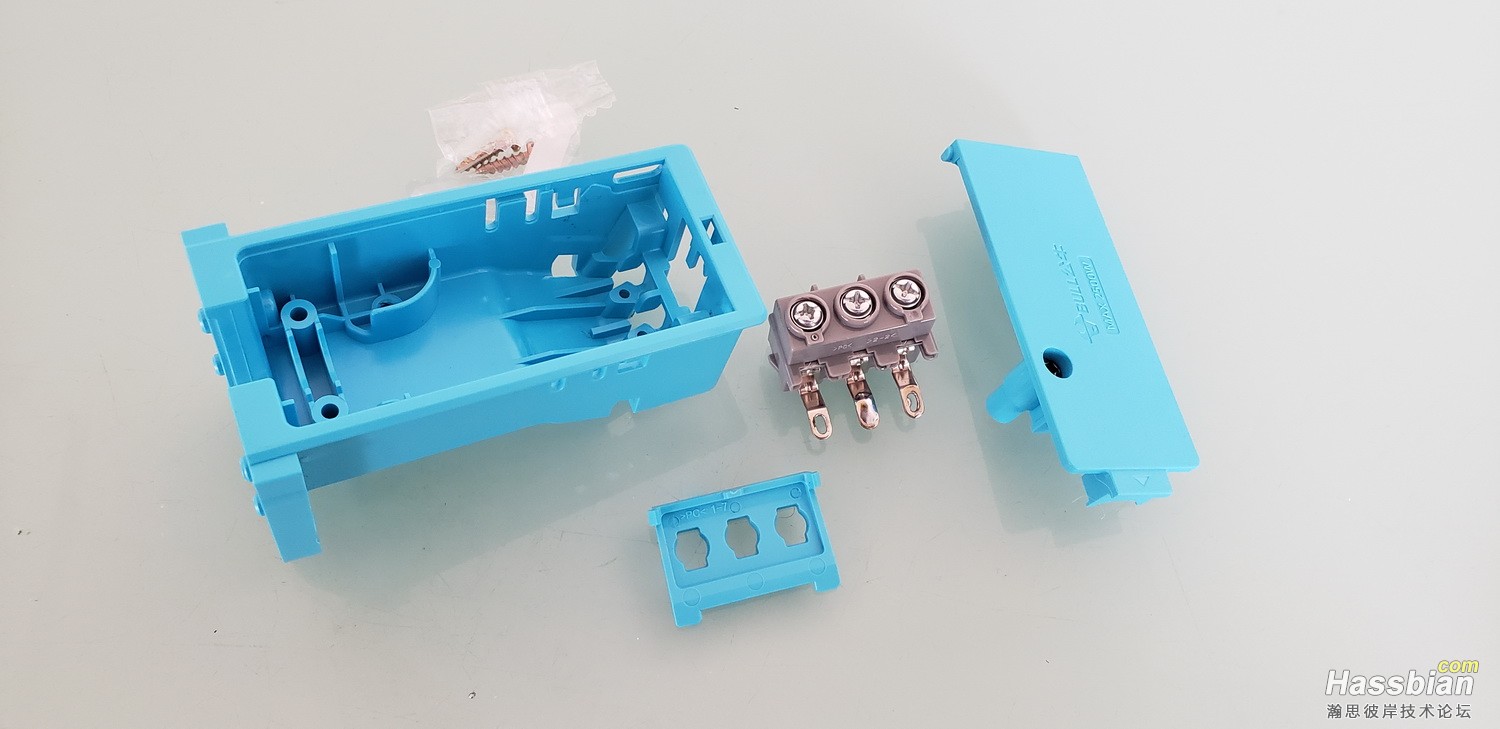

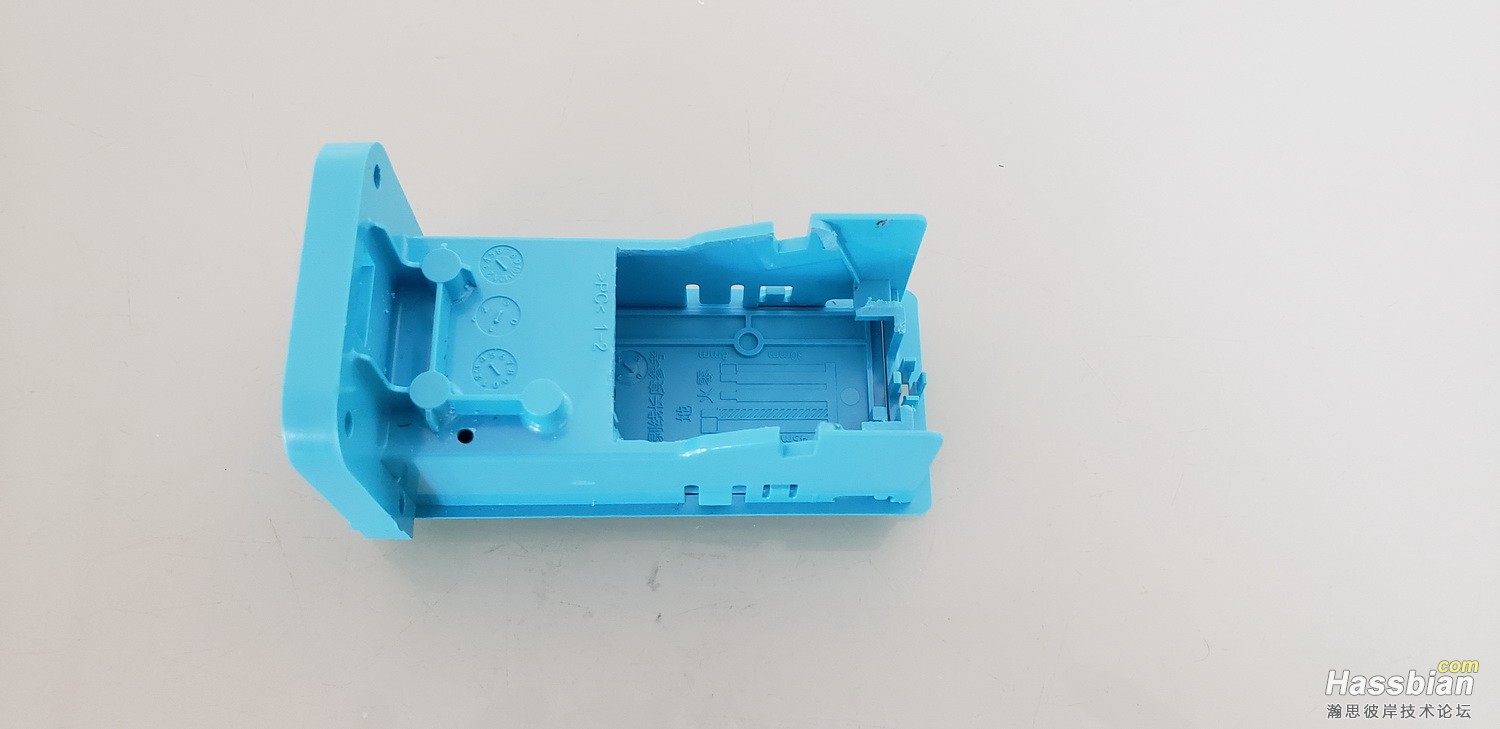

接线盒里的接线端子要拆掉不要：
把接线盒部分碍手碍脚的地方切了，没有工具的话就用牙齿慢慢啃吧！

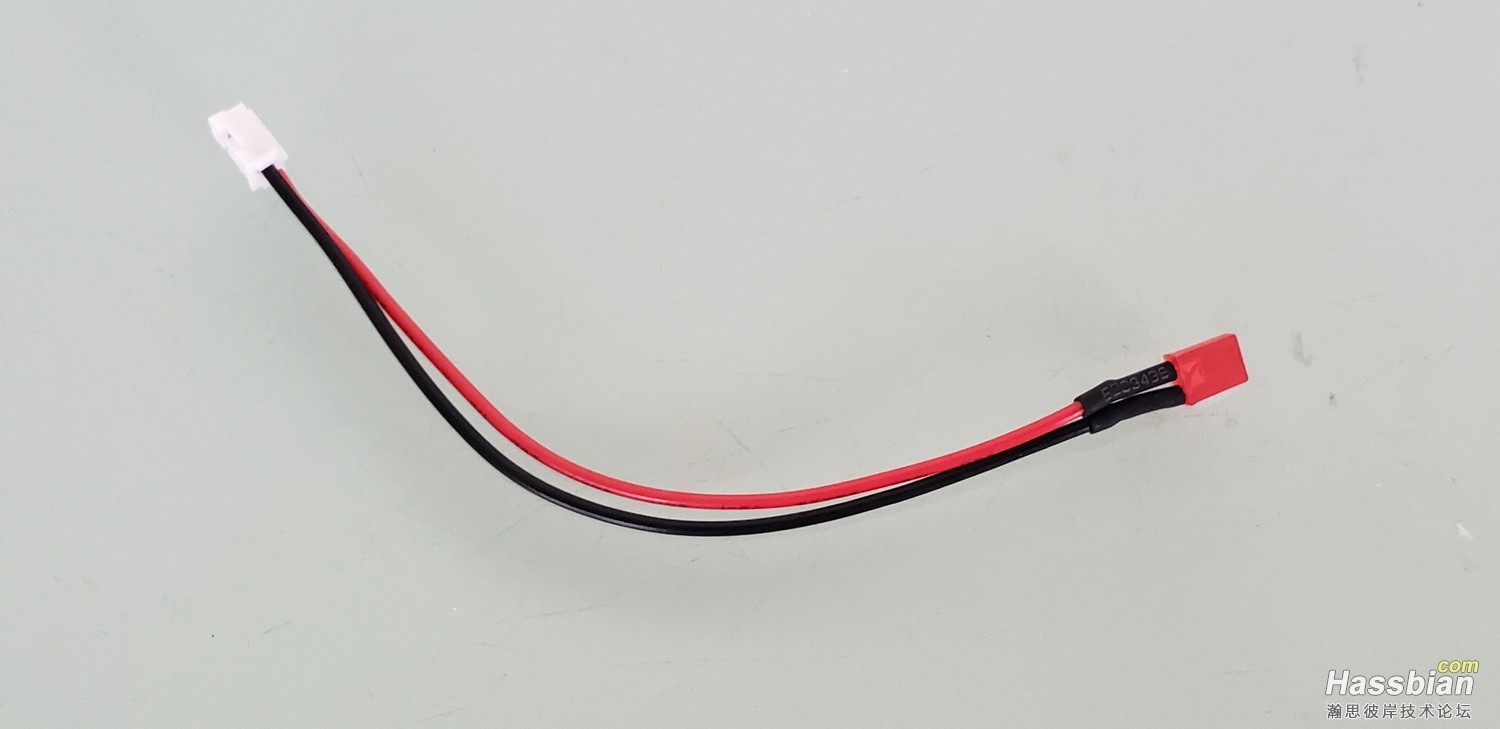

PDU自带的LED灯也不要浪费了，焊上PH2.0带线插头，接在主板上当WiFi状态指示灯：

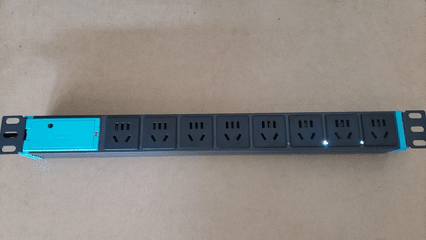

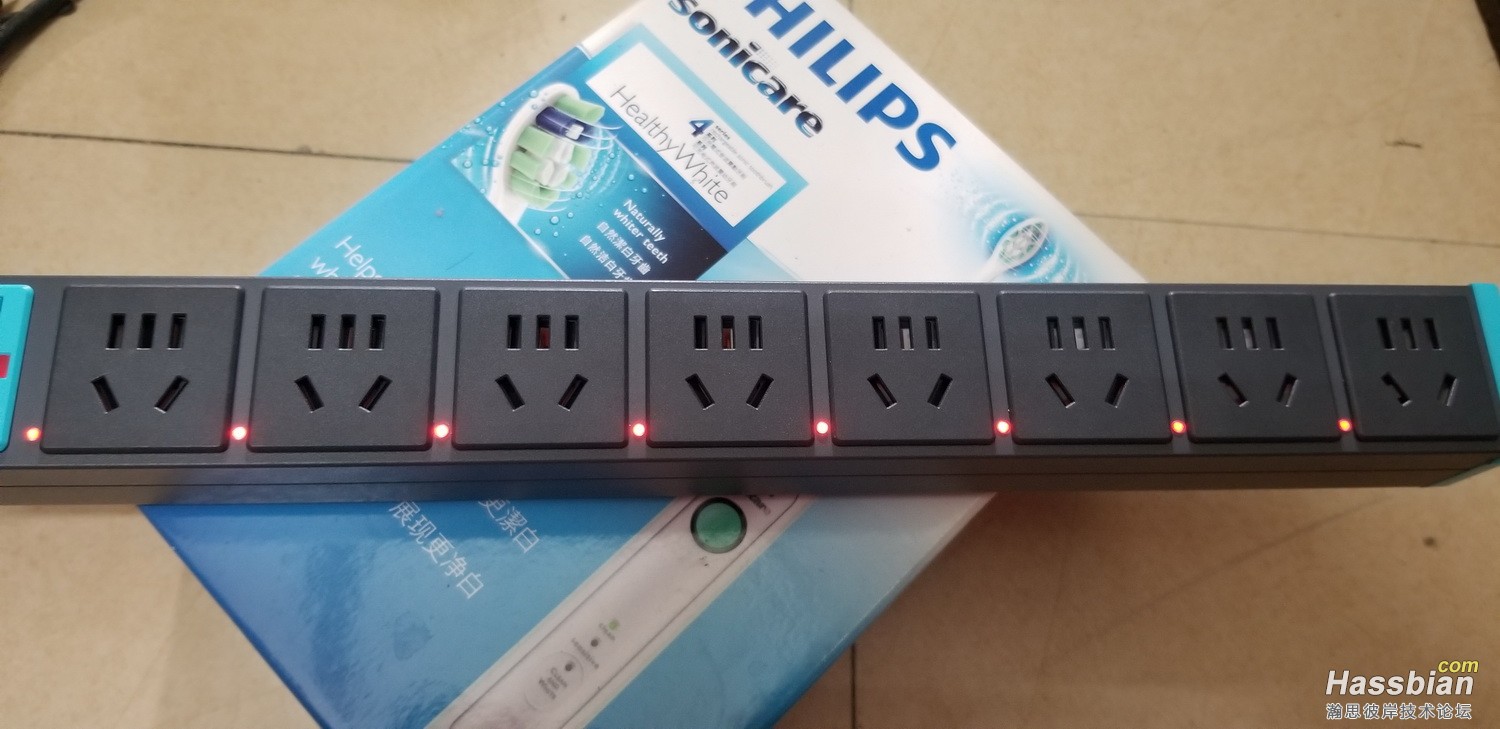

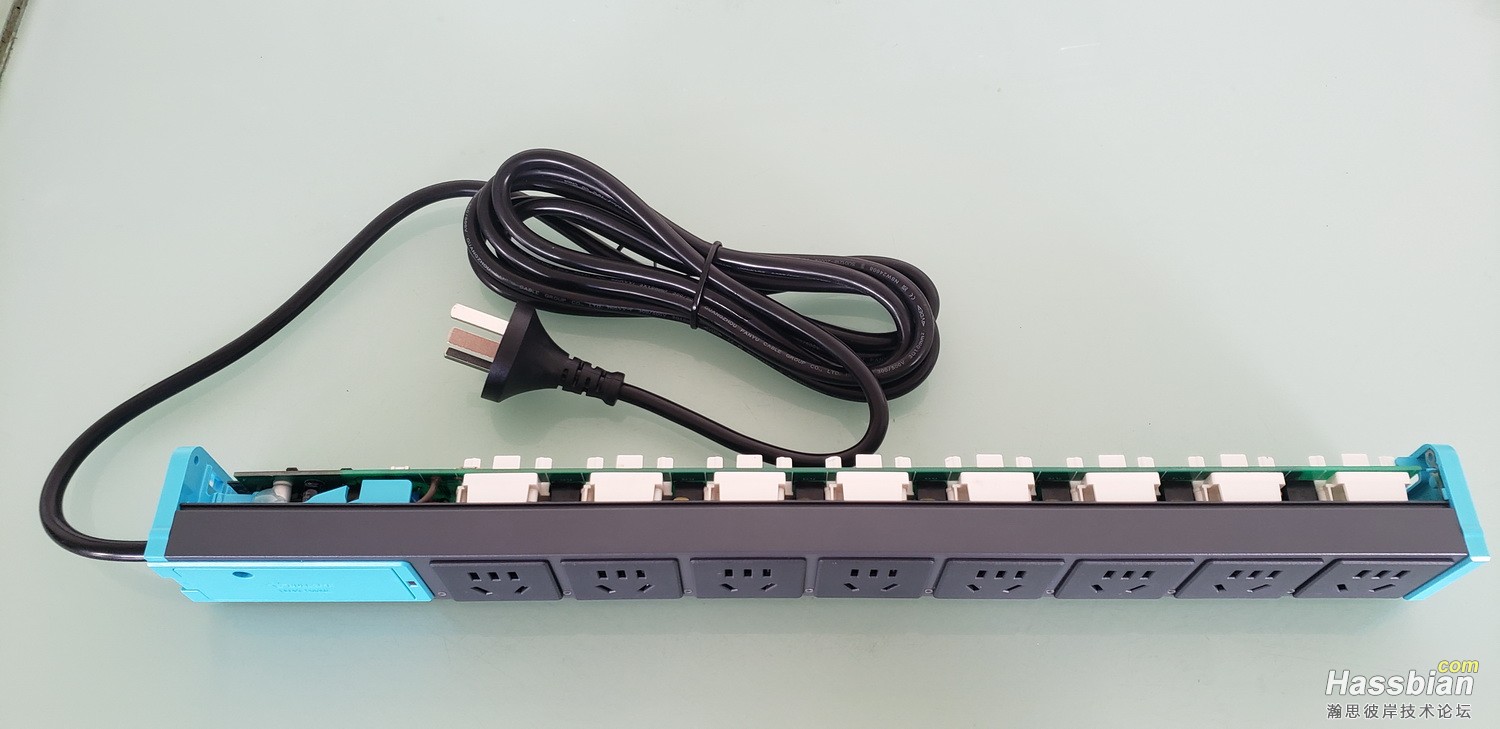

差不多完工的样子，完美度简直就像是公牛为我量身定制。
由于主板预留了i2c显示屏接口，好想装个显示屏，用于显示实时功率、用电量等，可惜哥没有CNC机开方框，就此作罢。
谢天谢地！这次也没有翻车，焊上元件装上去一切正常：
由于还有2块新版的空PCB，想再买2个把PCB消耗掉，谁知第四次买的2个插排都是旧版模块化的....，TNND！不同版本用不同型号来区分会S吗？？
作为插排，特别是多路独立计量的插排，经常会用到一个功能，功率高于某设定值时，立即关闭这路继电器，一定时间内功率一直低于某设定值时，自动关闭这路插座。
这功率值和时间需要根据需求动态调整，ESPHome官方虽然有个analog_threshold组件，但不支持模板化，也就无法实现在ESPHome设备菜单里随时修改，所以就改了个threshold_sensor的外部组件
使用方法：
sensor:
- platform: bl0942
uart_id: bl0942_uart
update_interval: 1s
power:
name: "Power"
id: "power"
accuracy_decimals: 1
binary_sensor:
- platform: threshold_sensor
name: "Load sensor"
sensor_id: power
threshold: !lambda 'return id(thresh);'
filters:
- delayed_off: !lambda 'return (uint32_t)(id(time) * 1000);'
外部组件：
上面的主要是用来验证PCB尺寸的，这款PDU的终极形态就是：
带8路独立电量统计的8位分控磁保持智能PDU
所以又画了第三版：
[hide]
论坛无需登录可以下载任意附件的BUG一直没有修复，暂时撤了........
PCB打板文件、物料清单和固件下载：
未完待续!
下期预告：玩转ESPHome之13 - - - 8路独立电量统计的50A磁保持以太网远程控制器
|
