搞定了煤气灶无人照看自动熄火装置

hzcoolwind

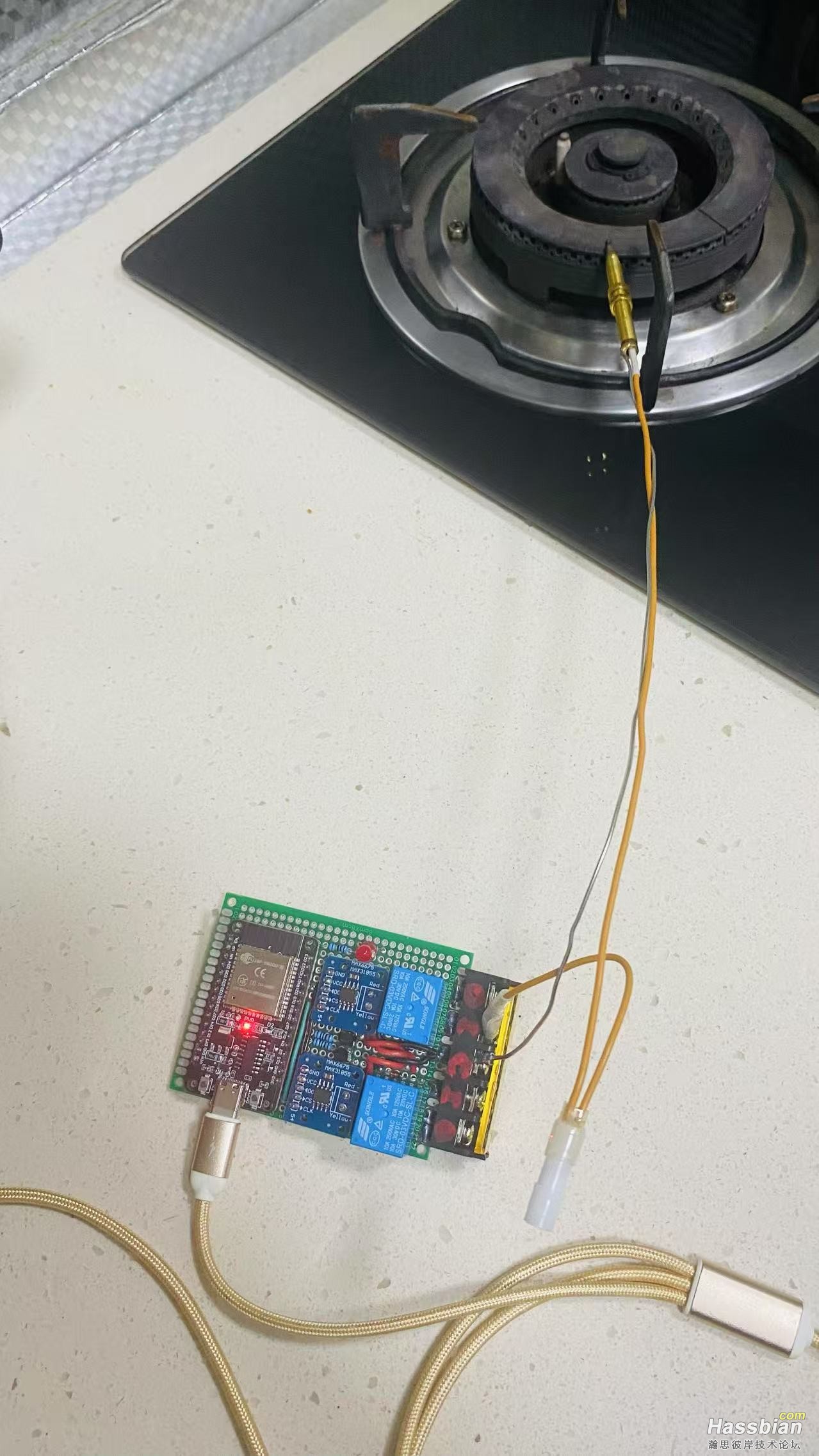

参考了论坛里几位大佬的经验， 采用了热电偶检测电路max6675 来检测煤气灶是否点火， 断接热电偶回路来实现燃气熄火。


电路比较简单就不画了。 说点经验，热电偶连接线路要尽量短、粗，避免损耗， 继电器常闭触点电阻应小于0.1欧， 碰到一个继电器触点电阻0.1欧怎么都无法保持点火，换了个就好了。

煤气灶只在热电偶回路串了一个继电器的常闭触点，其它未做改动，理论上不影响煤气灶的安全性，不过改装有风险，责任自负。

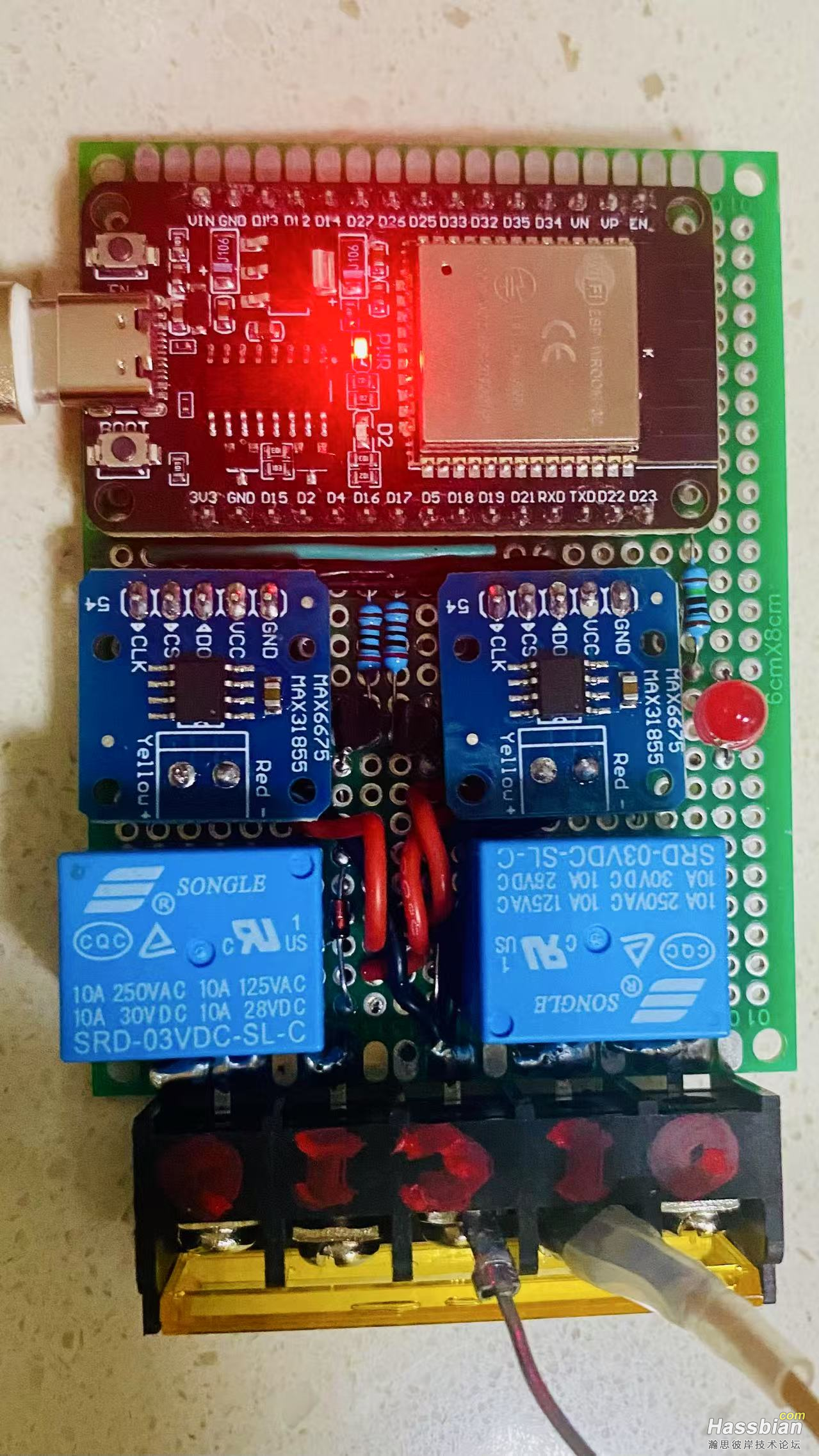

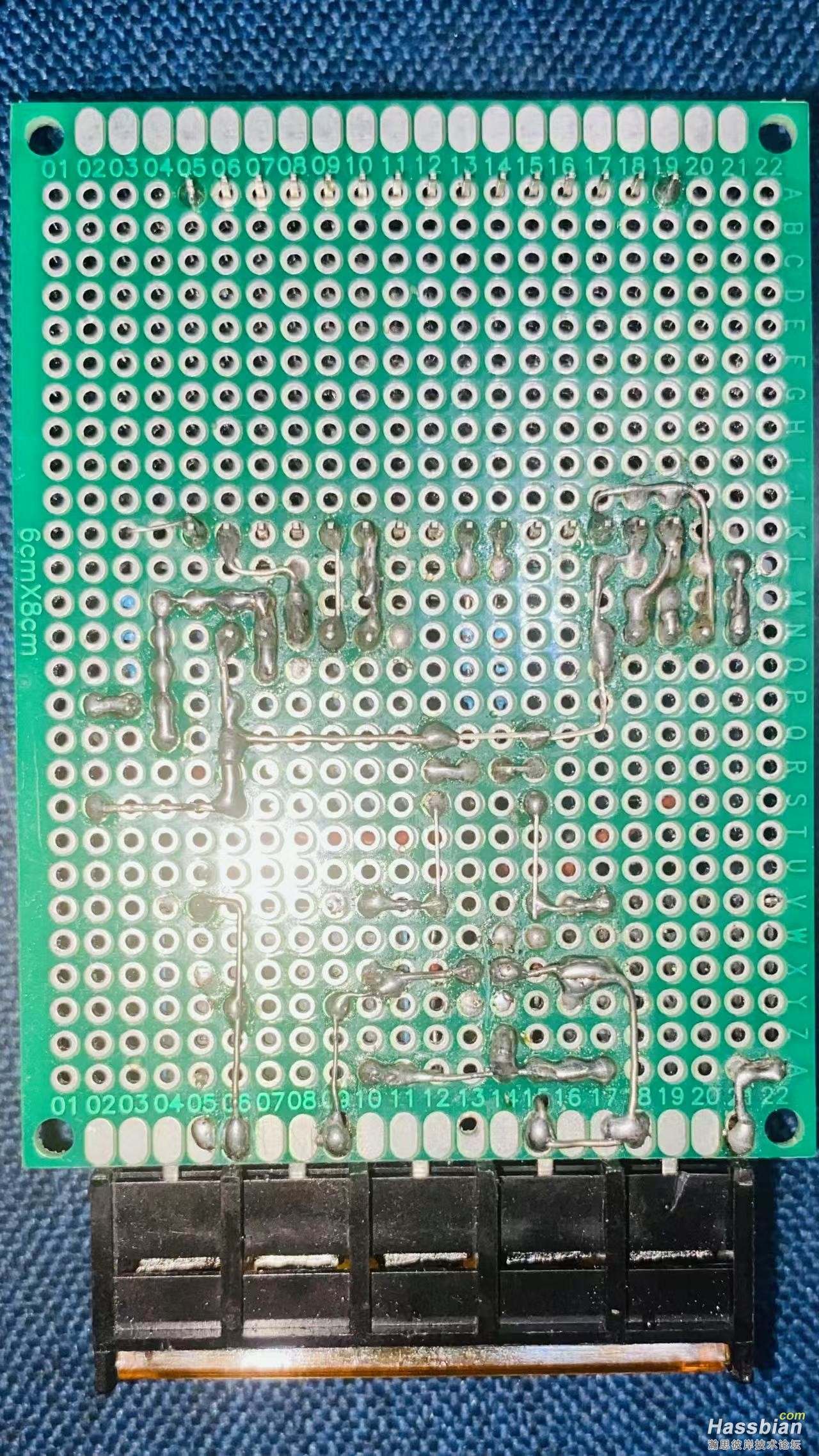

我的控制电路板：

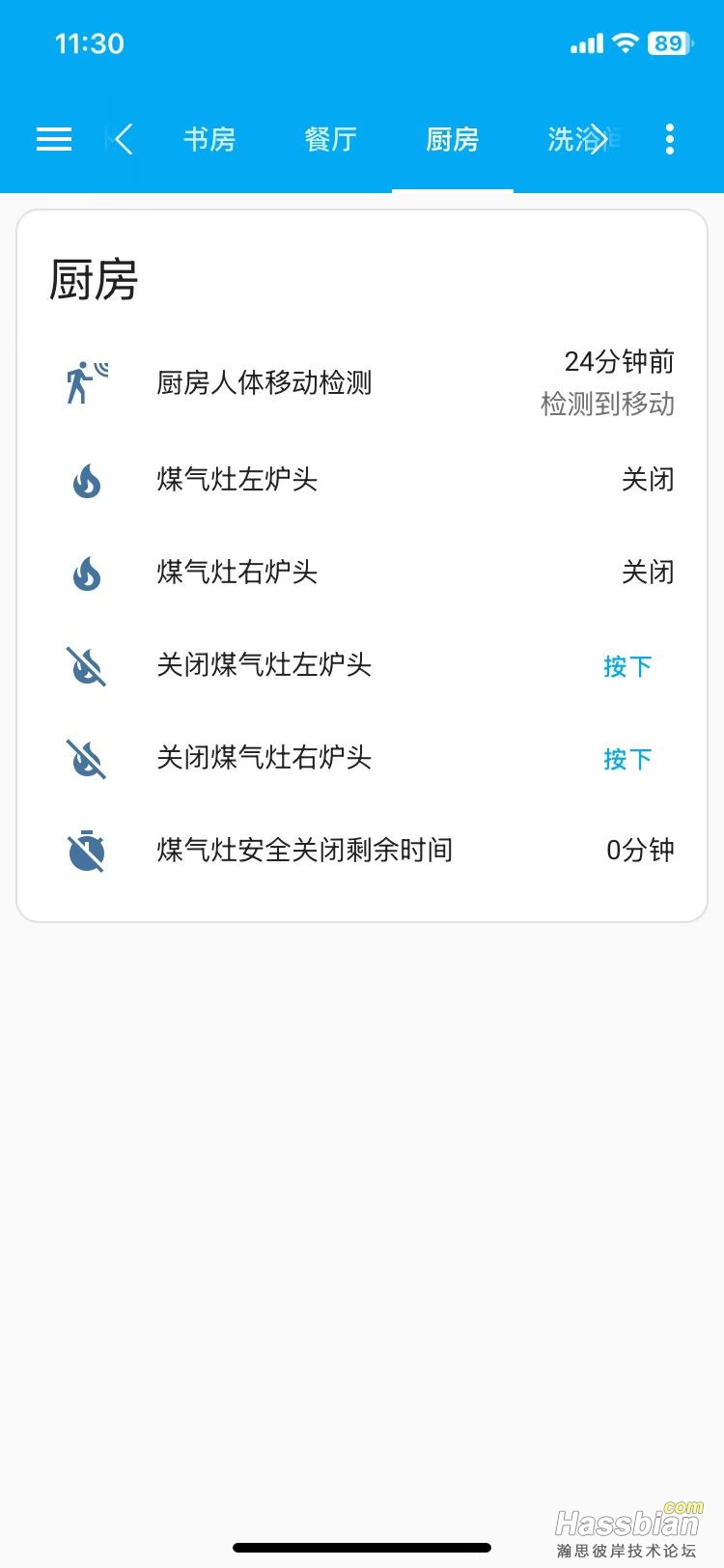

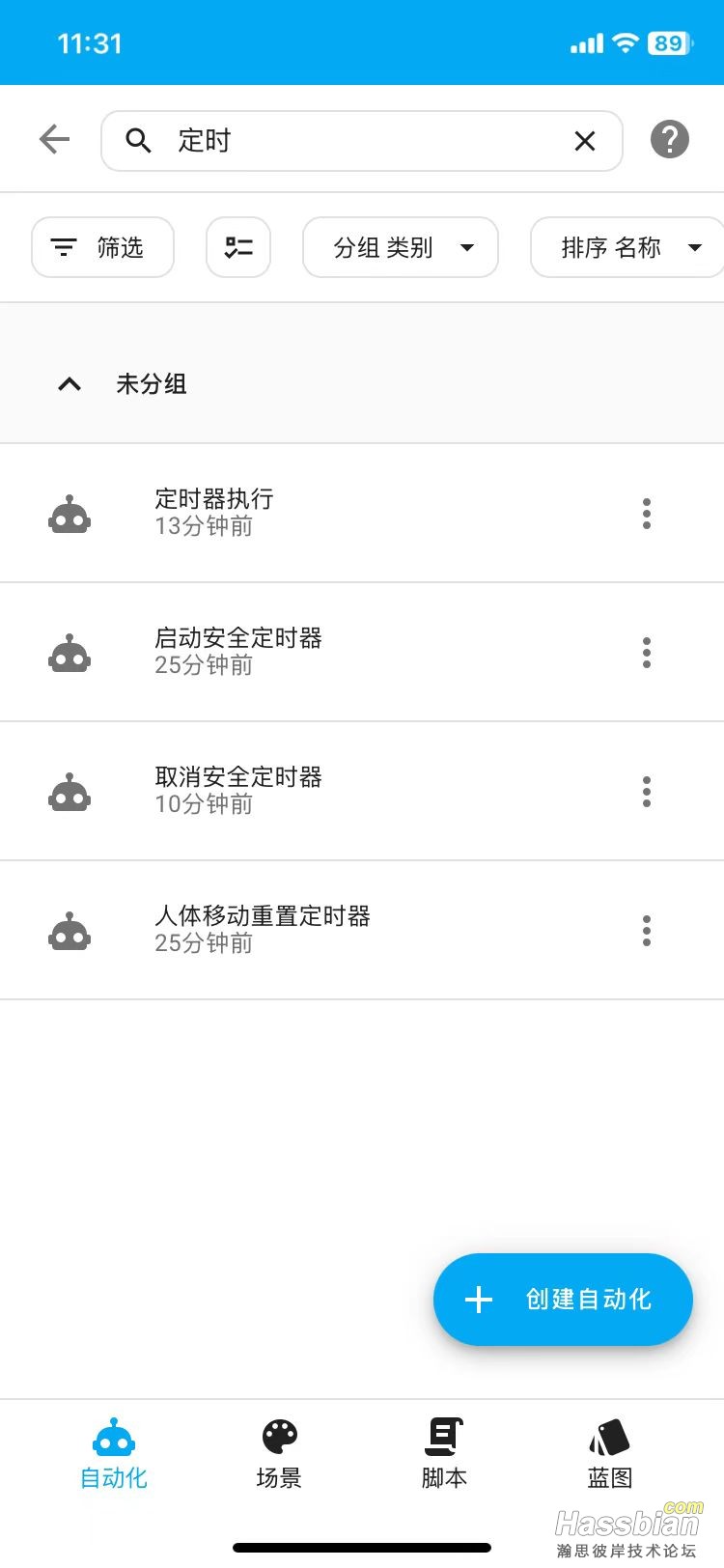

HA：

sorrypqa

图里只看出检测火，看不出如何控制火
