esp8266做了一个简单的加热台

silas3082

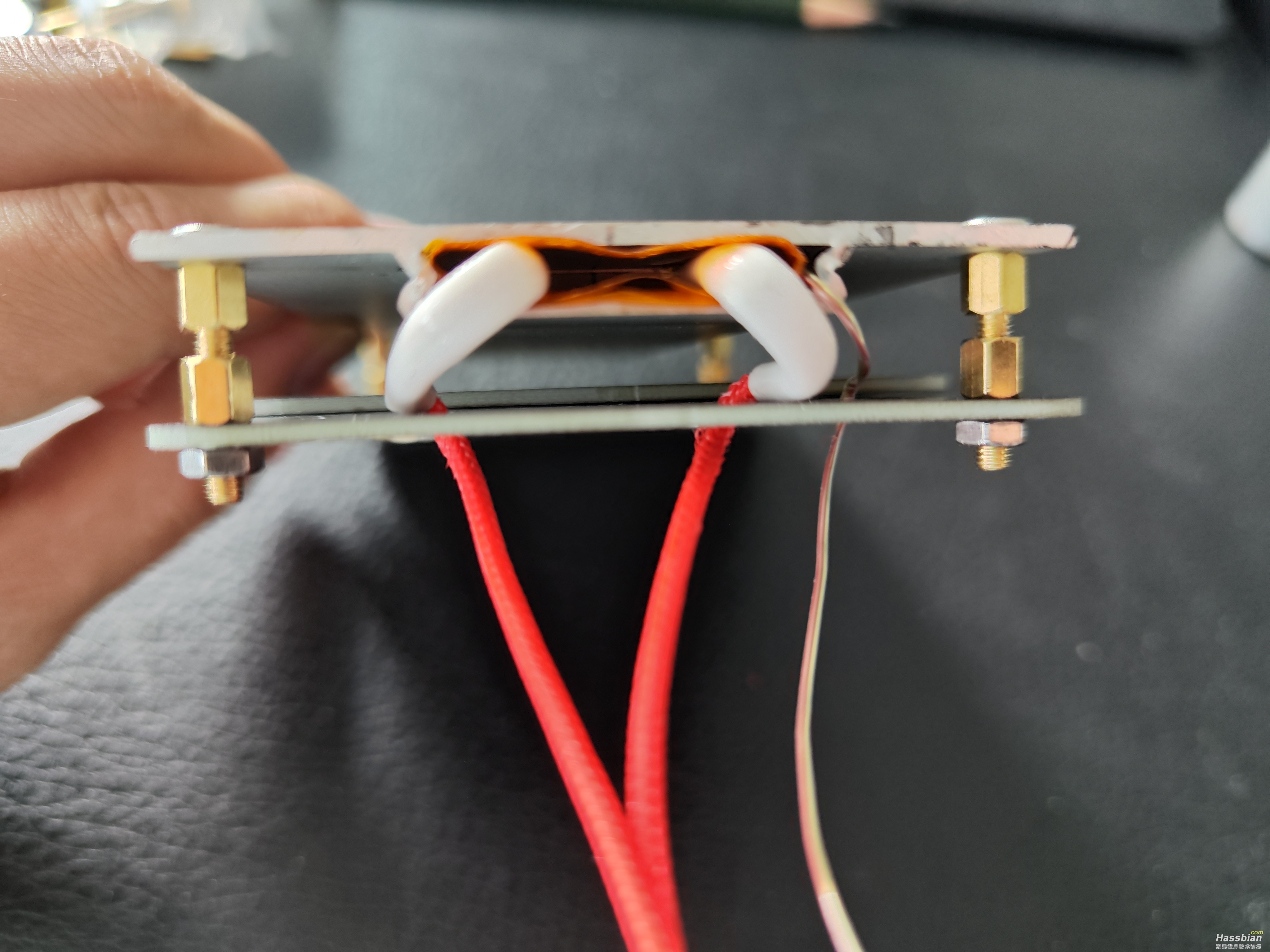

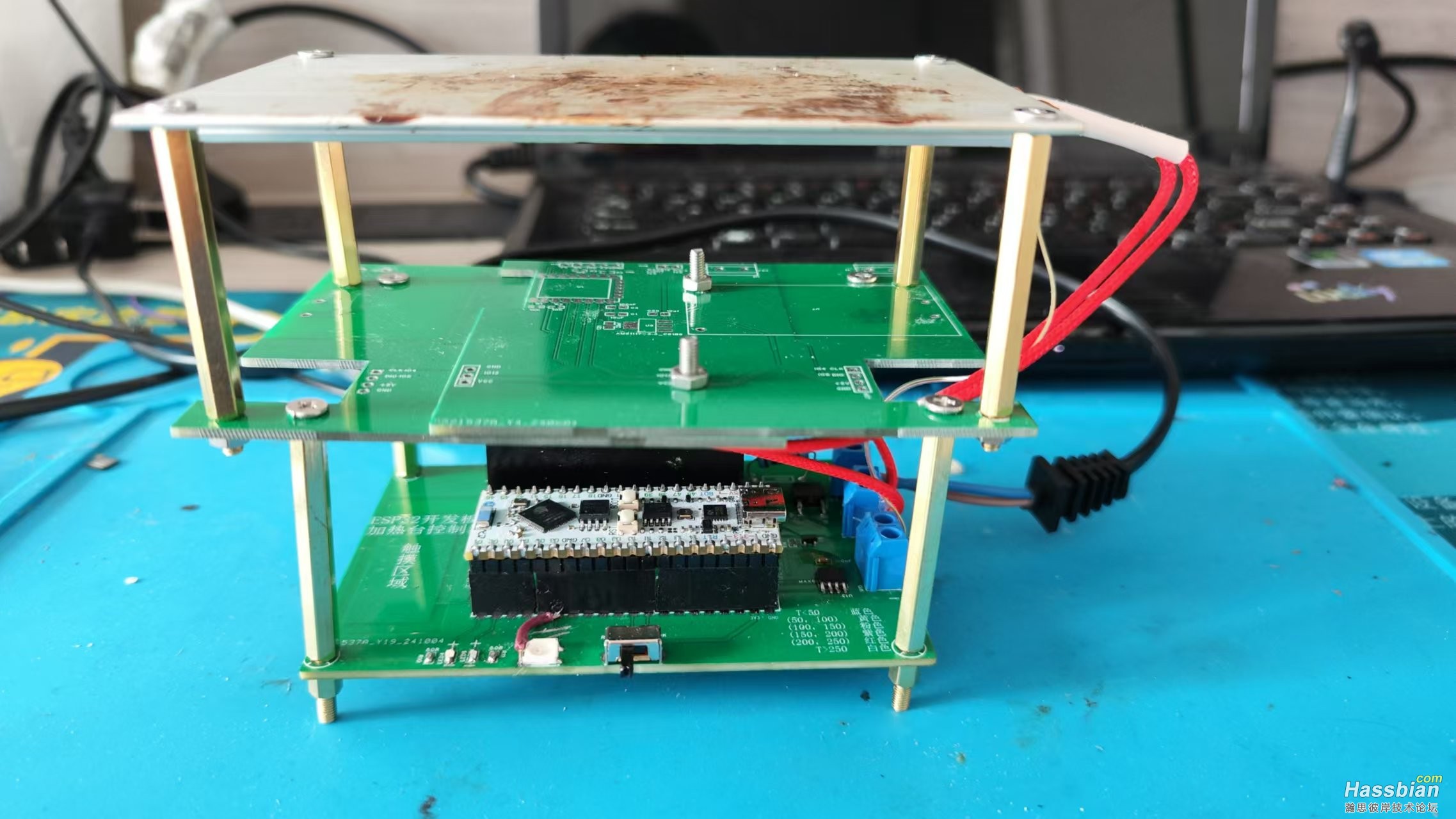

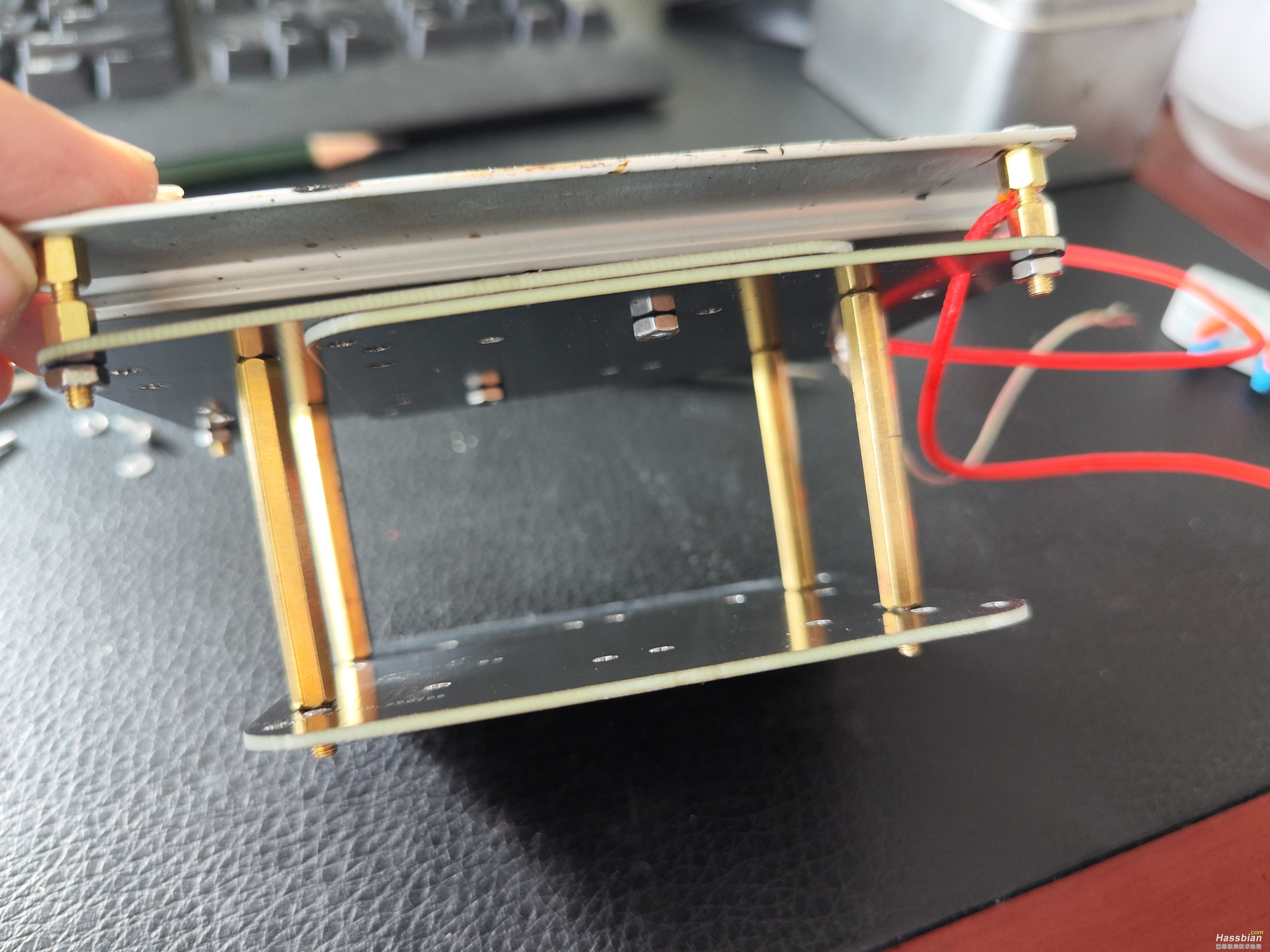

之前用鹿仙子的加热板做了一个简单的的加热台，使用过程中发现使用时间长了铜柱会发热烫手，而且220v电也暴露在外边，总感觉不安全

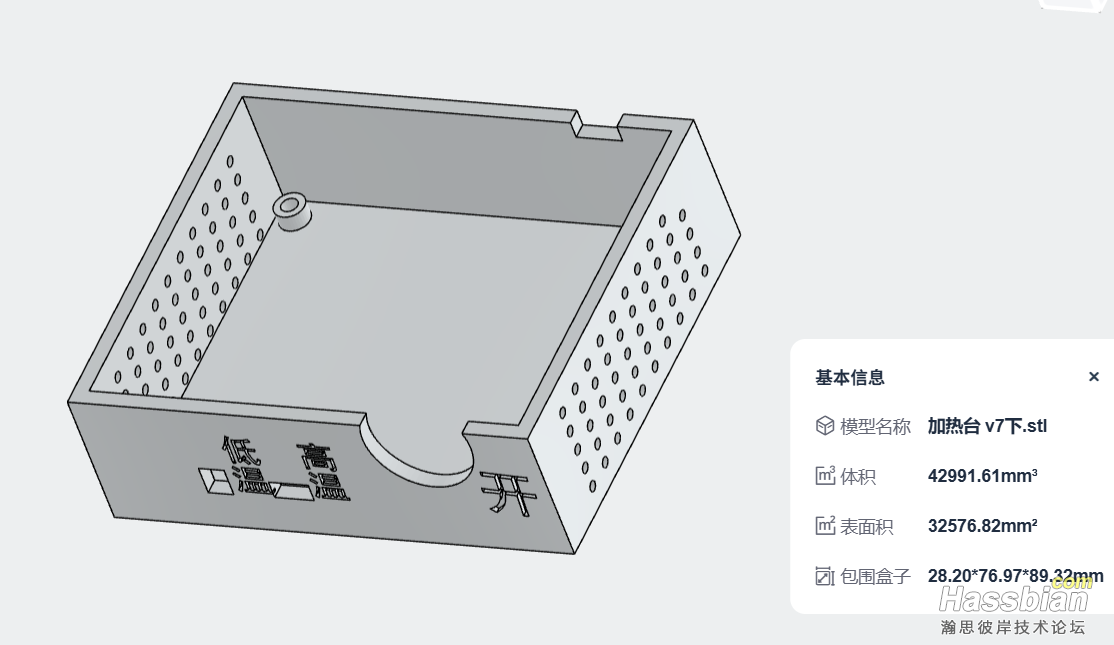

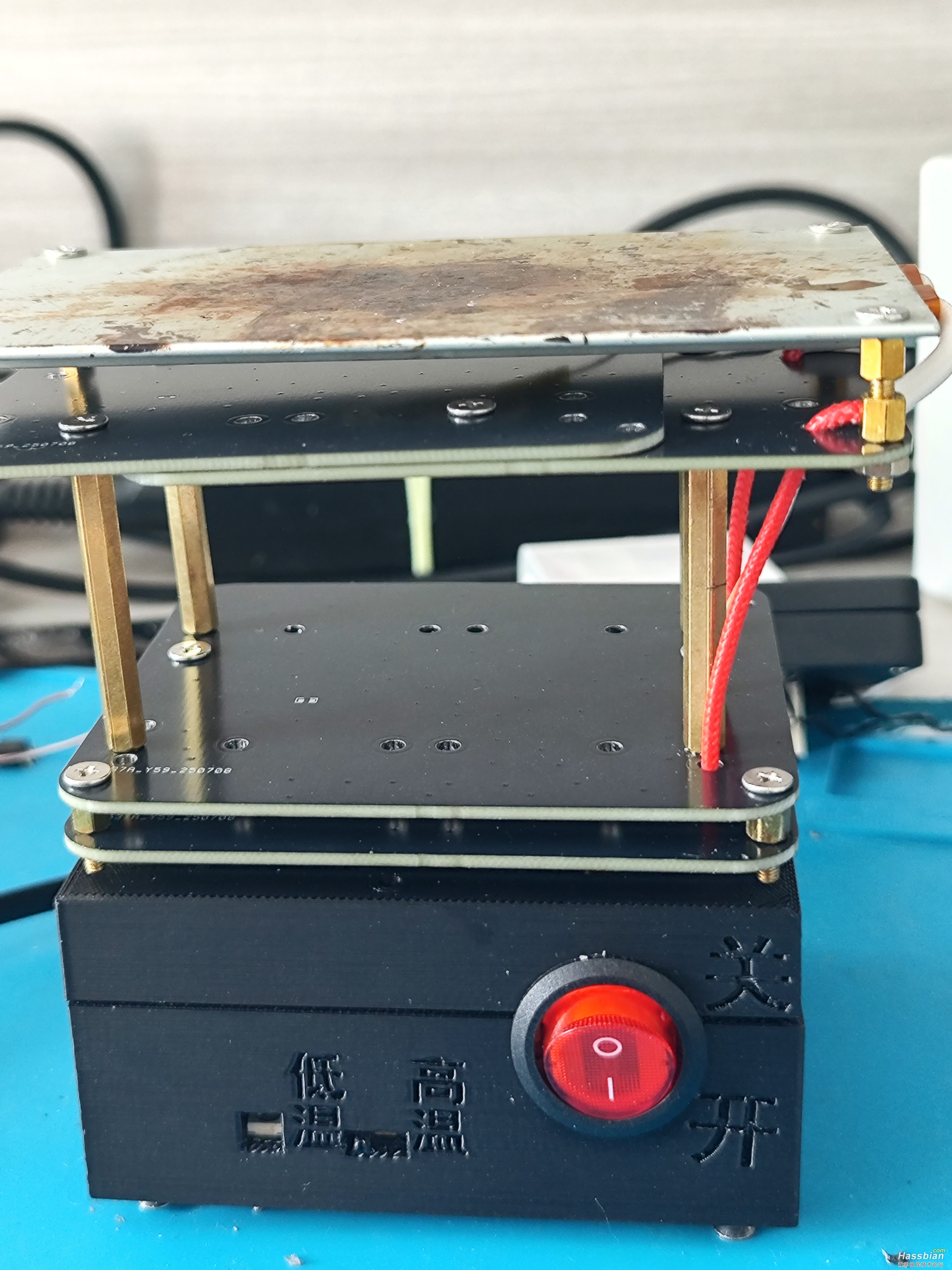

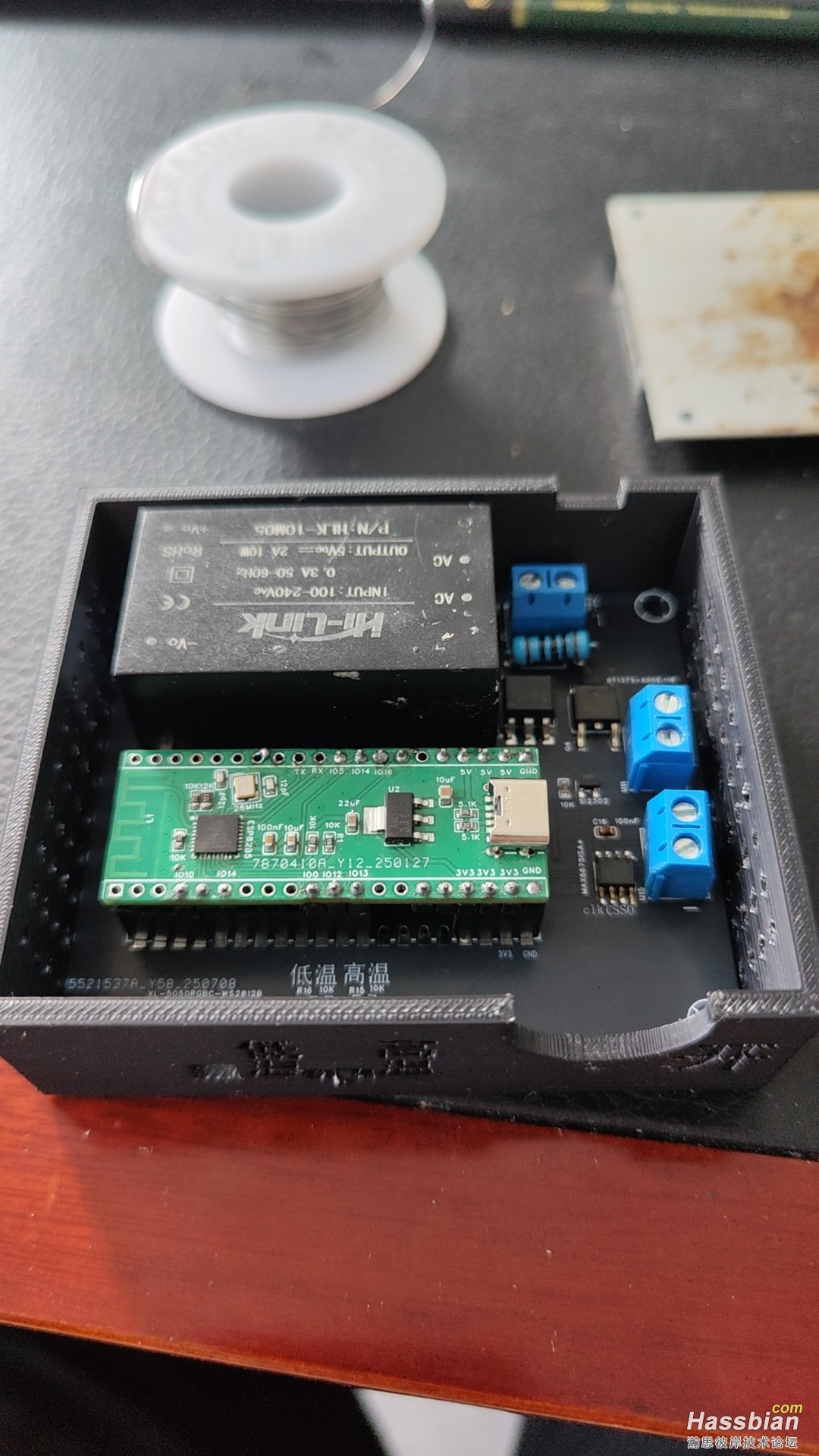

于是在嘉立创重新画一个pcb，并且搭配上相应的外壳，白嫖嘉立创3d打印，组合起来，感觉安全多了。

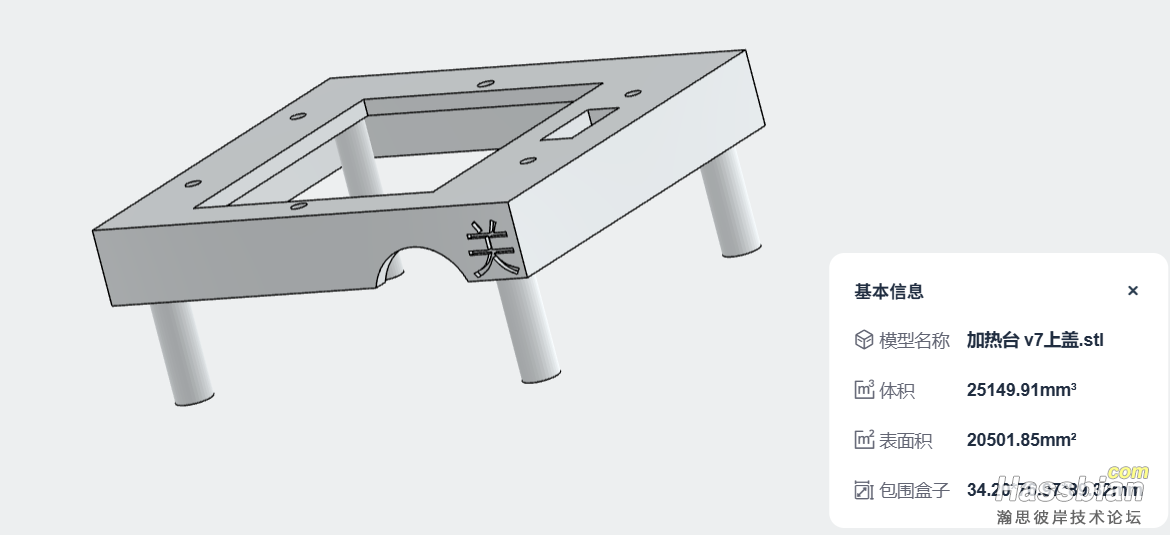

如果你问我上壳为啥会有一个那么大的开孔，单纯是为了达到嘉立创70cm3免费的体积要求。


主要功能:
1.电源指示开关，控制220v总电流开关，带一个指示灯。
2.低温，高温选择开关，低温用来融化锡浆，高温用来焊接。

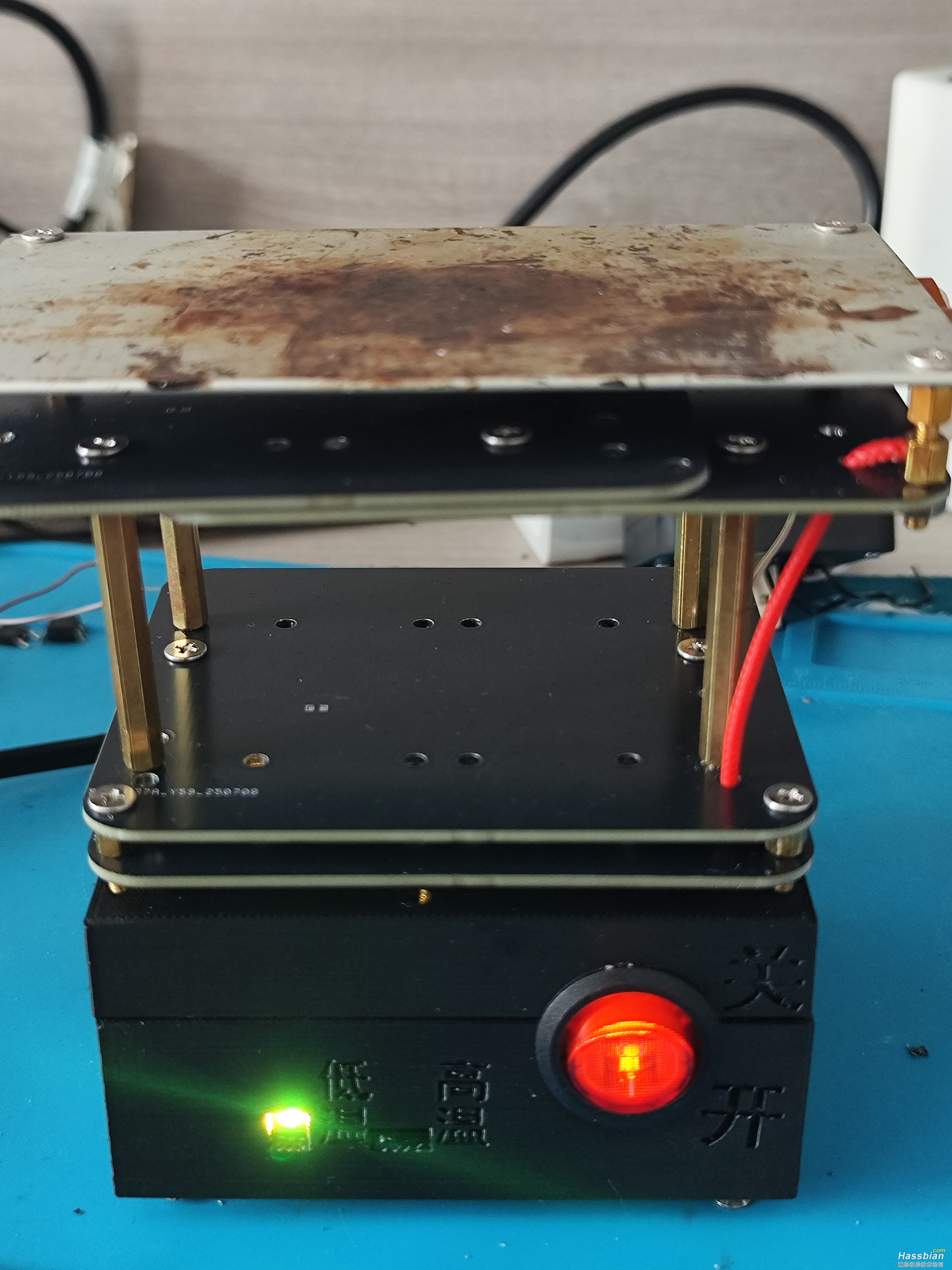

3.ws2812用来实时反映加热板温度，温度从低到高依次显示为:绿—蓝—黄—橙—紫—红—白

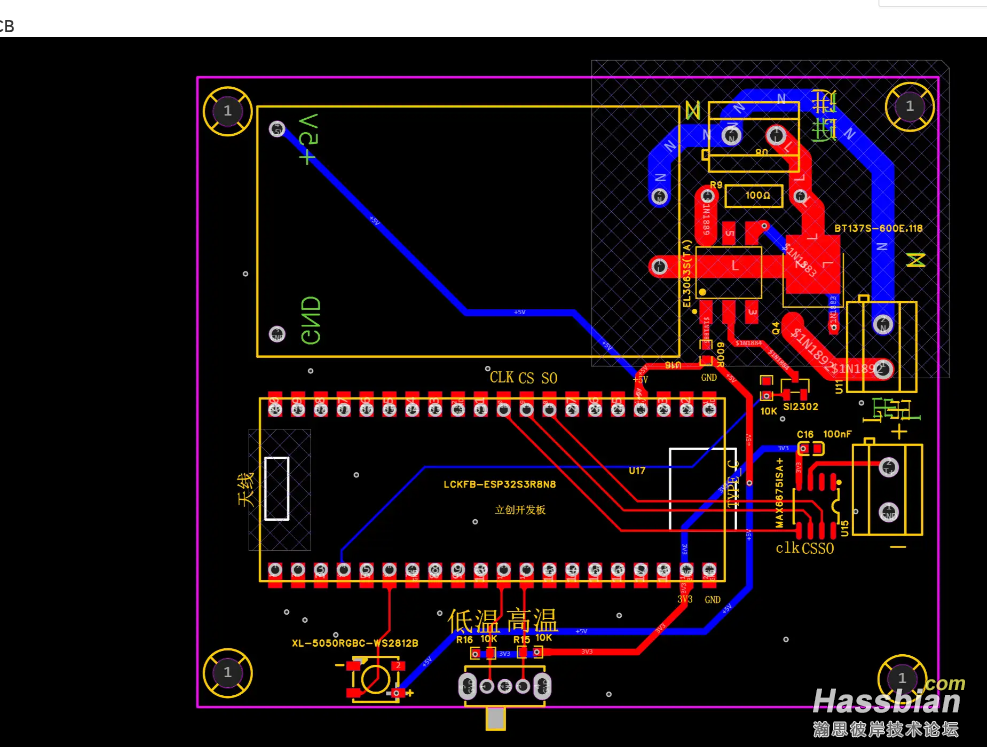

原理图很简单，就是esp8266通过io控制mos管进而控制光耦，光耦控制高压的通断


这里边的esp8266 是我根据esp32开发版重新对应引脚画的板子，可以直接换成自己现成的，记得改引脚就行了

sorrypqa

不错！但淘宝一大堆几十元的成品加热台，又好看又好用，加厚不易变形并有耐高温涂层的加热板，还有防烫包边。温度从室温至450度任意调整，还有时间控制，所以想了解一下，这些DIY比成品有哪些优势？

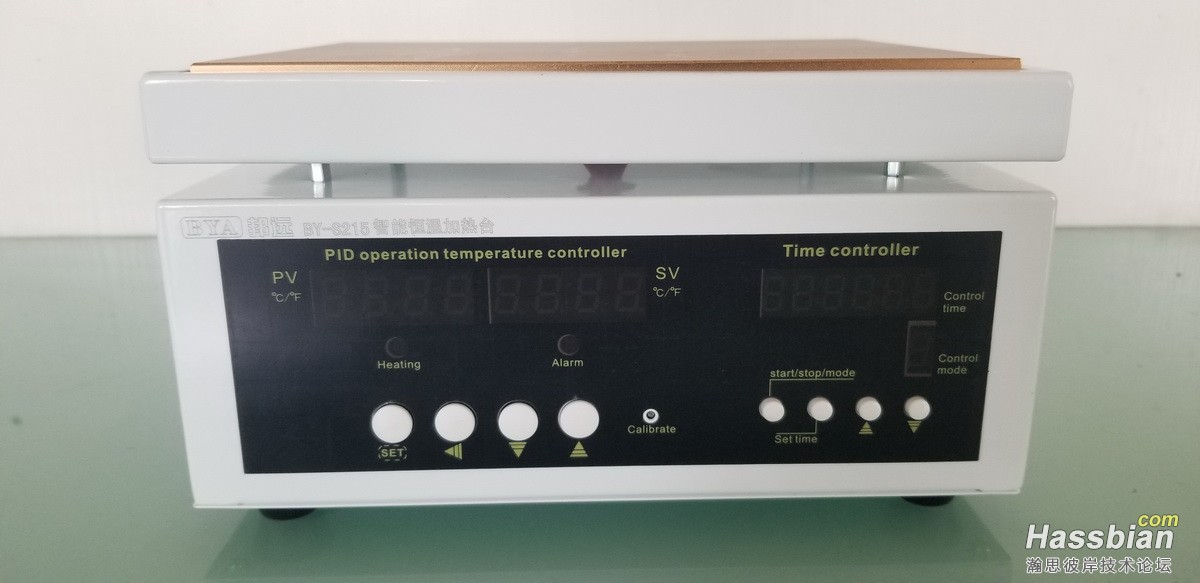

像下图这台机器，活动价时购买才90多元，我已经用它做了8万多元的成品，看起来还像新的。

silas3082

sorrypqa 发表于 2025-7-13 20:34
不错！但淘宝一大堆几十元的成品加热台，又好看又好用，都是加厚铝板，还有防烫包边。所以想了解一下，这些 ...

便宜啊，加热板10块，esp8285 两块，热电偶➕芯片4四块，其他元器件不值钱，pcb和外壳都是免费的，加起来20不到

sorrypqa

silas3082 发表于 2025-7-13 20:46
便宜啊，加热板10块，esp8285 两块，热电偶➕芯片4四块，其他元器件不值钱，pcb和外壳都是免费的，加起来 ...

便宜？时间成本也是成本，如果在外观、功能、质量、安全性方面都没有优势的话，这DIY就没多少意义。

silas3082

sorrypqa 发表于 2025-7-14 05:15
便宜？时间成本也是成本，如果在外观、功能、质量、安全性方面都没有优势的话，这DIY就没多少意义。 ...

感谢大佬提供的思路，我专门去淘宝，多多上找了一下工业级加热台，基本最便宜额也是大几十，大都上百，要是重新选择我还是会diy。

shay

自己diy才有乐趣，买成品有啥意思。成品加热台基本都在百元左右吧，低成本diy才有意思，而且还可以换不同大小的加热板。

silas3082

shay 发表于 2025-7-14 10:22
自己diy才有乐趣，买成品有啥意思。成品加热台基本都在百元左右吧，低成本diy才有意思，而且还可以换不同大 ...

大佬所说就是我想说的

george65

DIY就是享受動手的樂趣
我也是買個220V的加熱板
然後弄個倍壓電路改成插110V使用

silas3082

george65 发表于 2025-7-14 14:30
DIY就是享受動手的樂趣
我也是買個220V的加熱板
然後弄個倍壓電路改成插110V使用

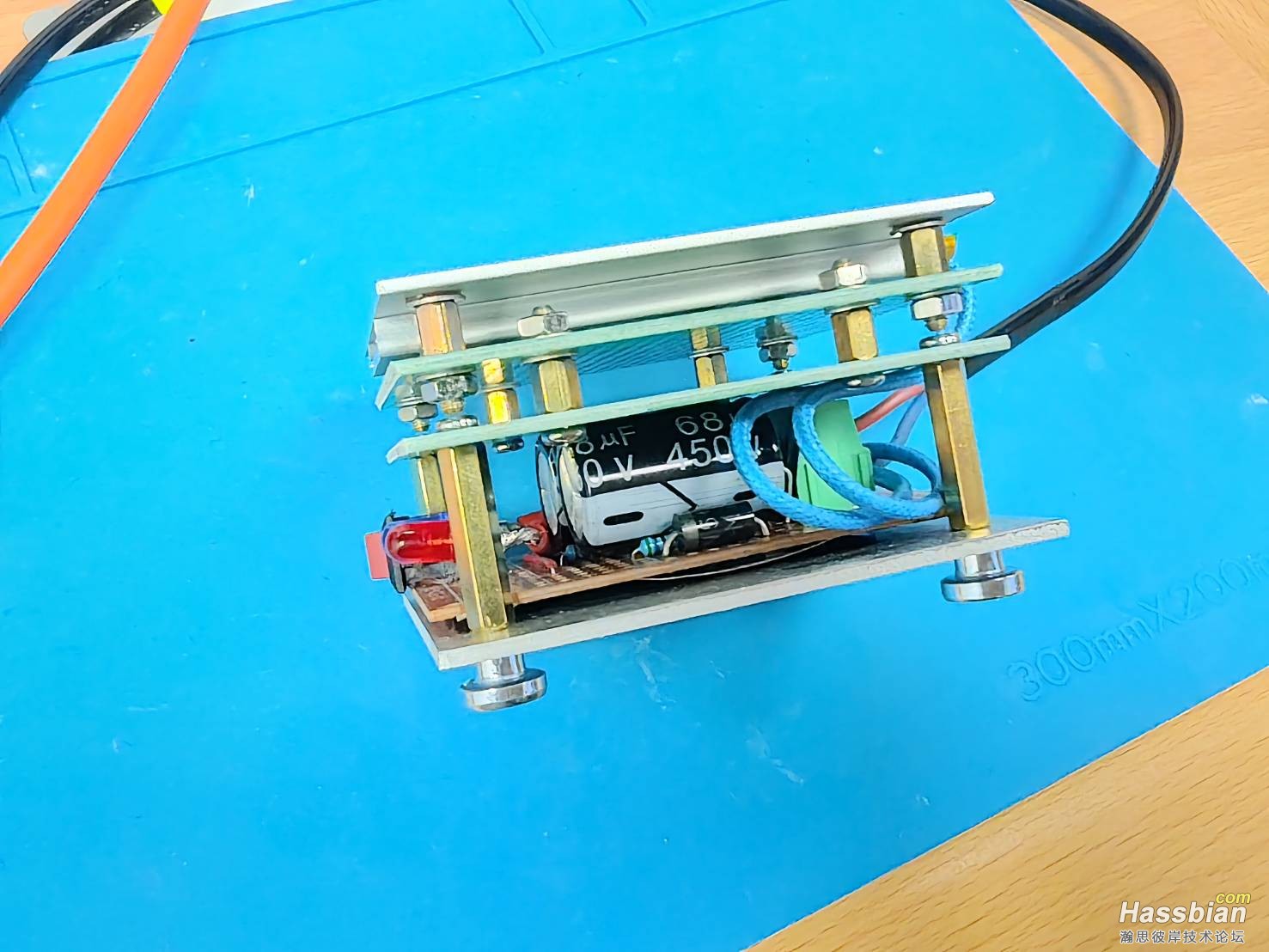

我之前差不多就是这样的结构，被电到过一次，被铜柱烫过，然后就决定弄了一个外壳

george65

silas3082 发表于 2025-7-14 15:41
我之前差不多就是这样的结构，被电到过一次，被铜柱烫过，然后就决定弄了一个外壳

...

我這個已經改良過了

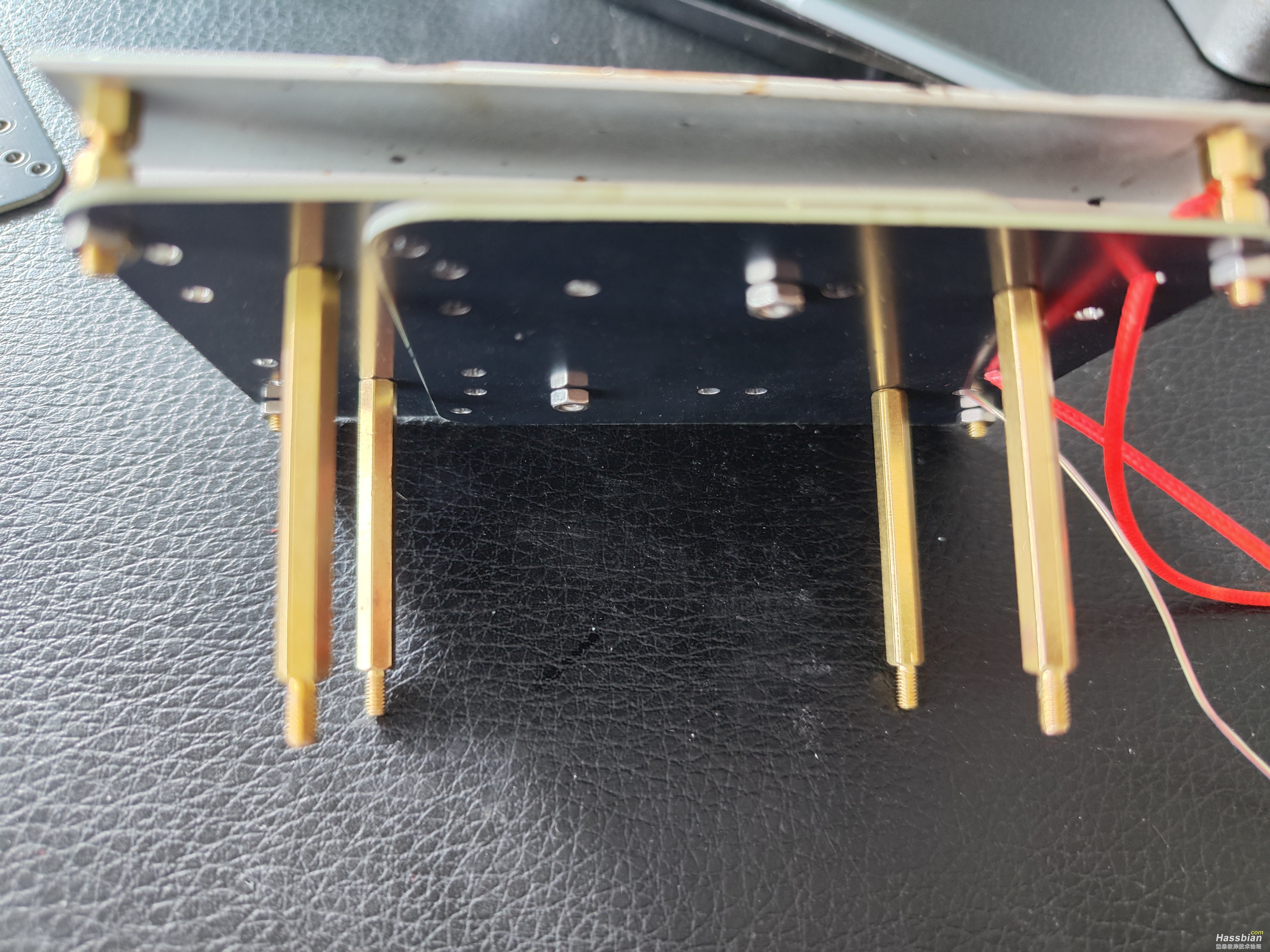

只有最上面的加熱板跟4根短銅柱會熱而已
