orvibo vs30zw 网关折腾 刷机教程

zhang00963

本次折腾的 vs30zw 网关，为去年12月在淘宝捡垃圾购入，单价10元，算是电子垃圾在利用，凑巧那段时间在研究手搓智能家居，应淘友要求所以有了本教程。（虽然拖了几个月）

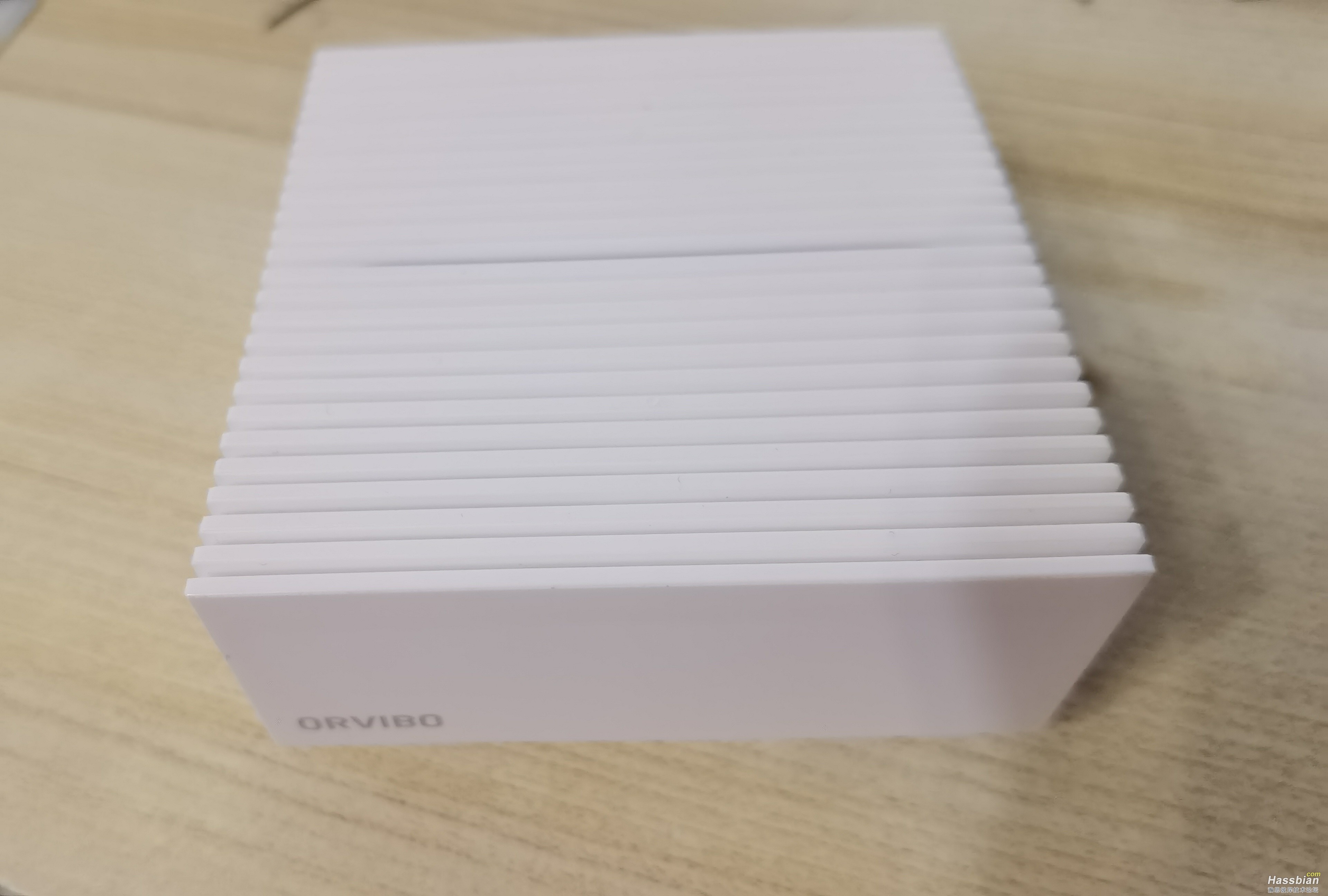

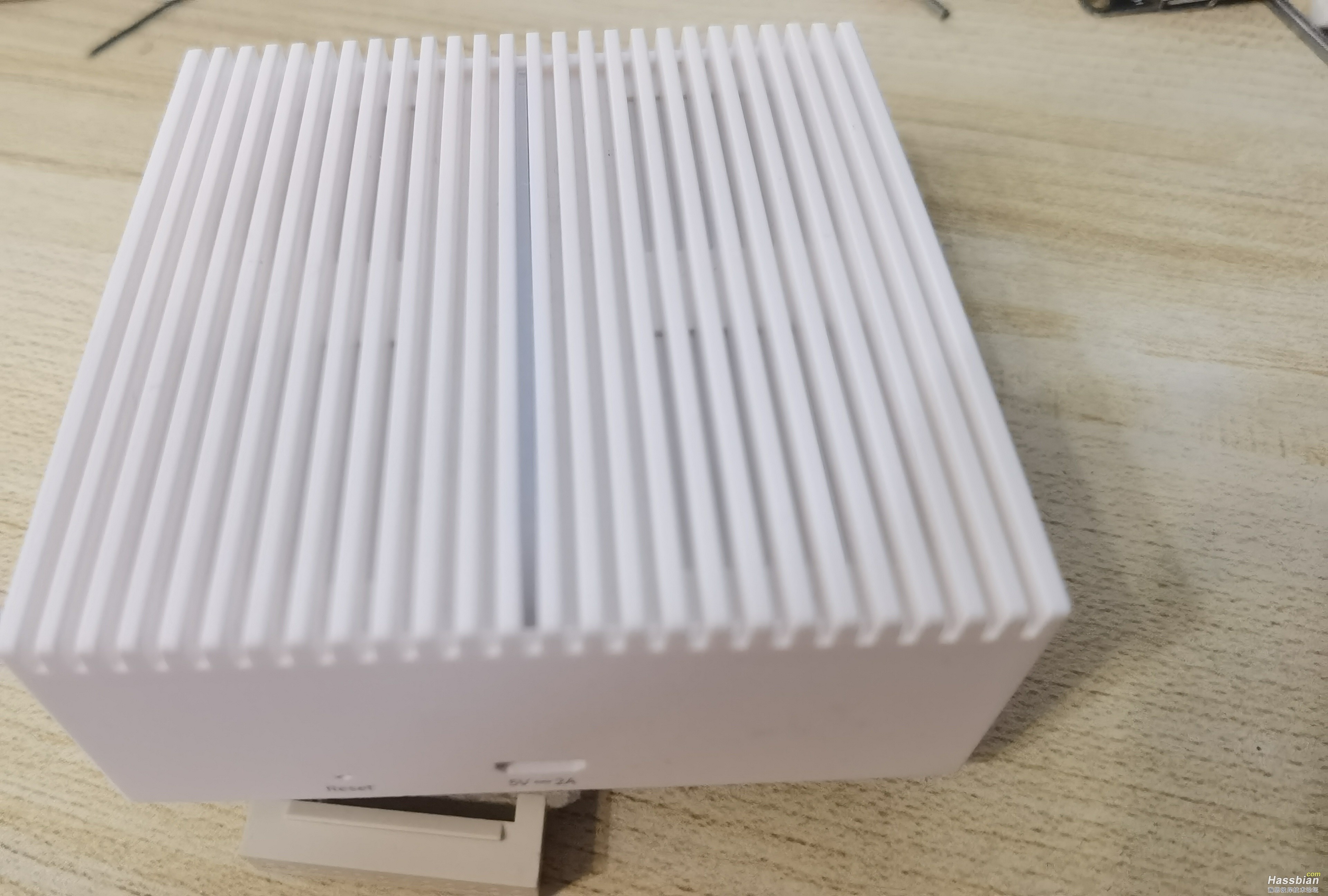

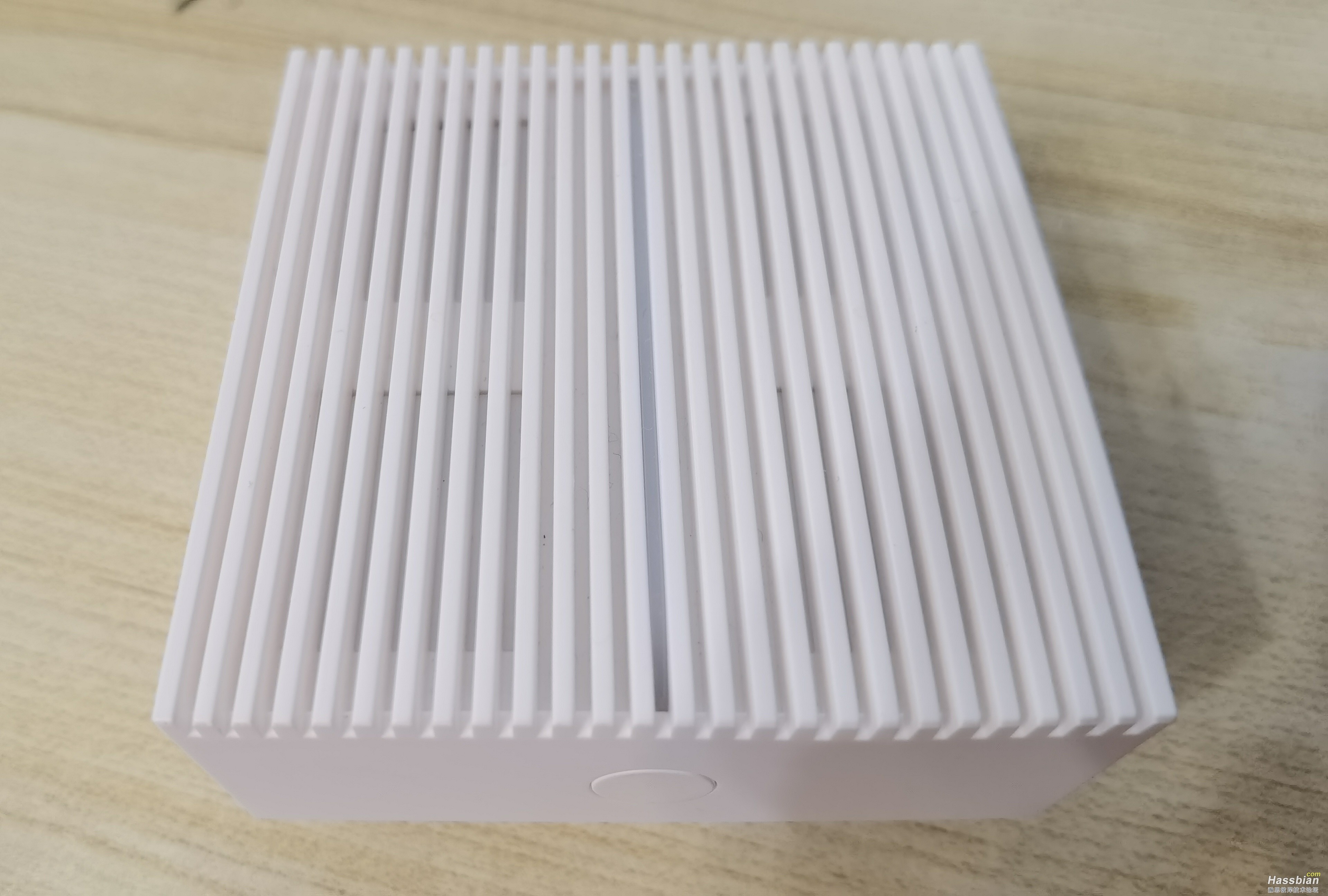

一、设备照片：
配置：
MT7628AN+EM3581+WM8960G方案
RAM：64MByte
Flash：16MByte




二、拆机方法：

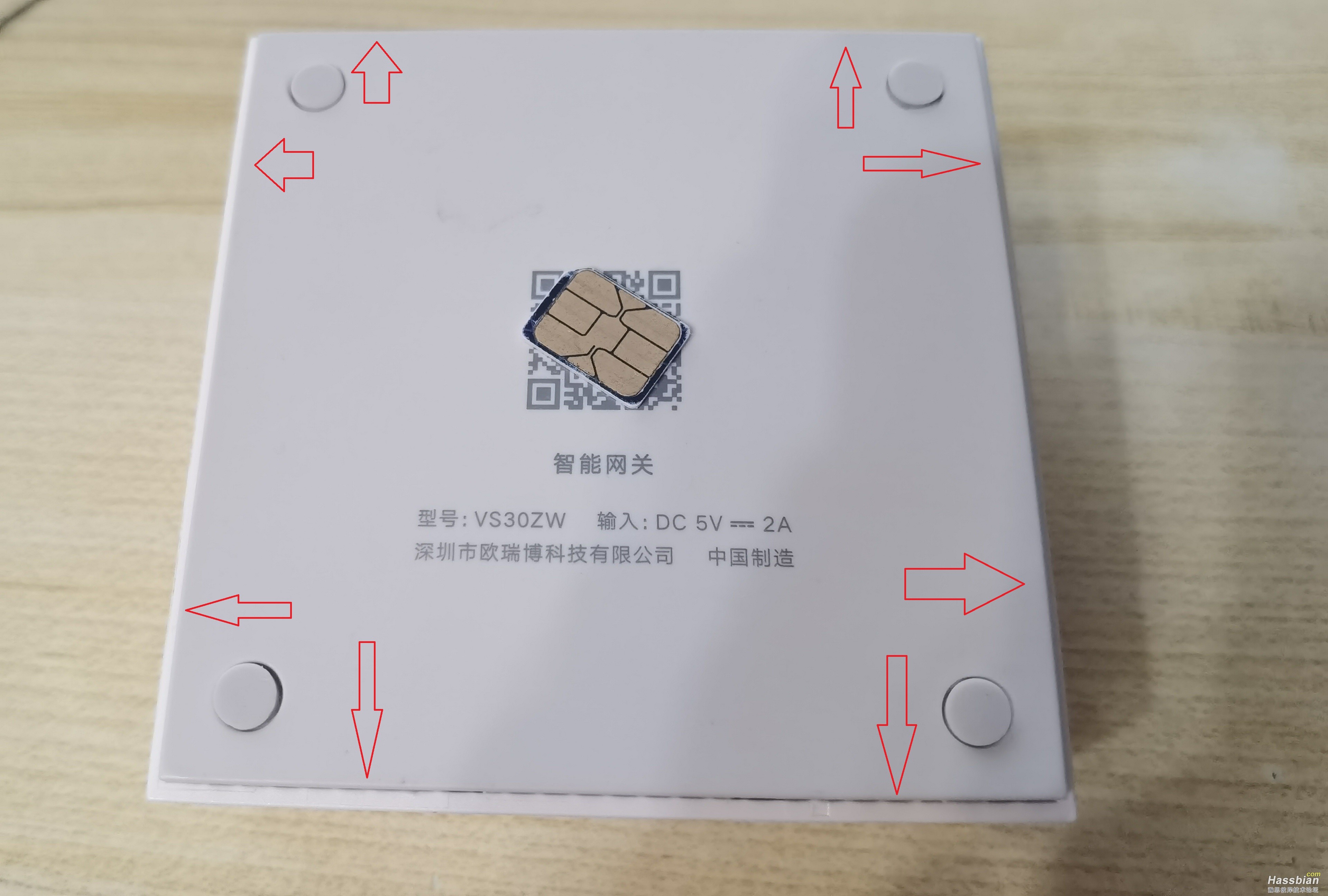

如下图，箭头所指位置有卡扣，用2个撬棒配合就能撬开。


撬开后的样子

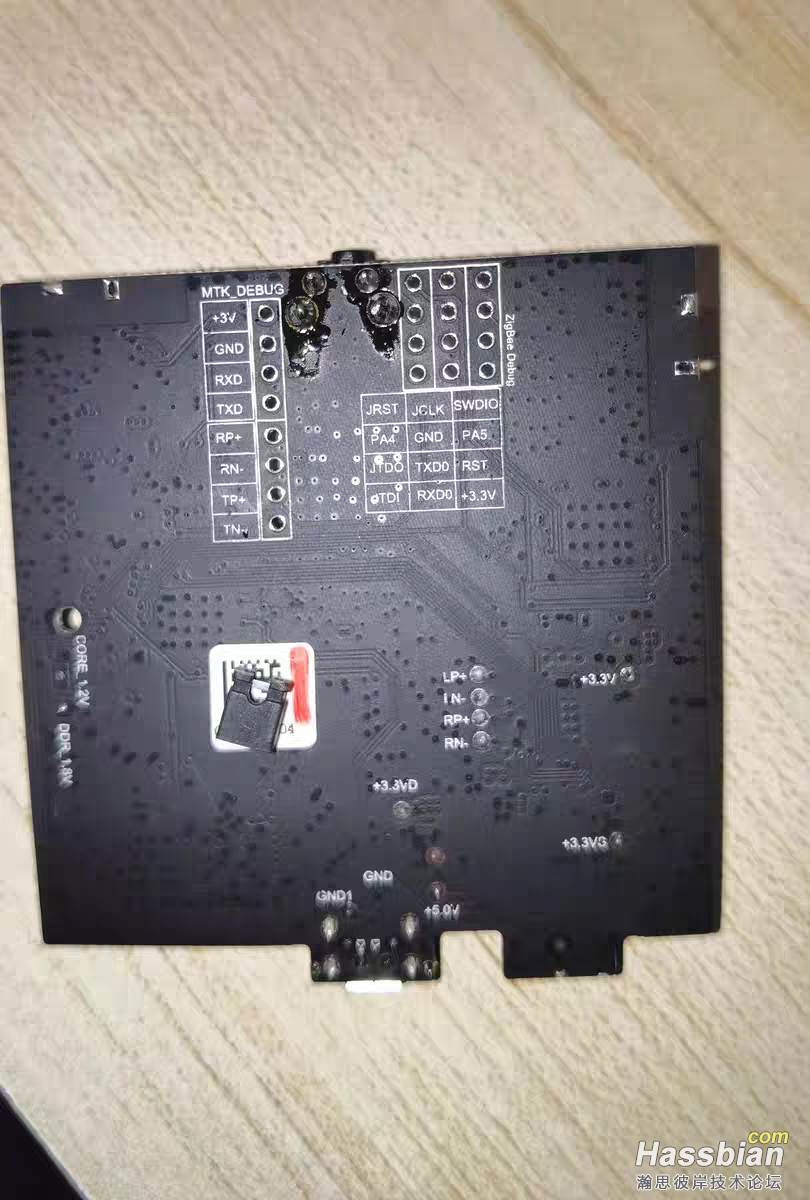

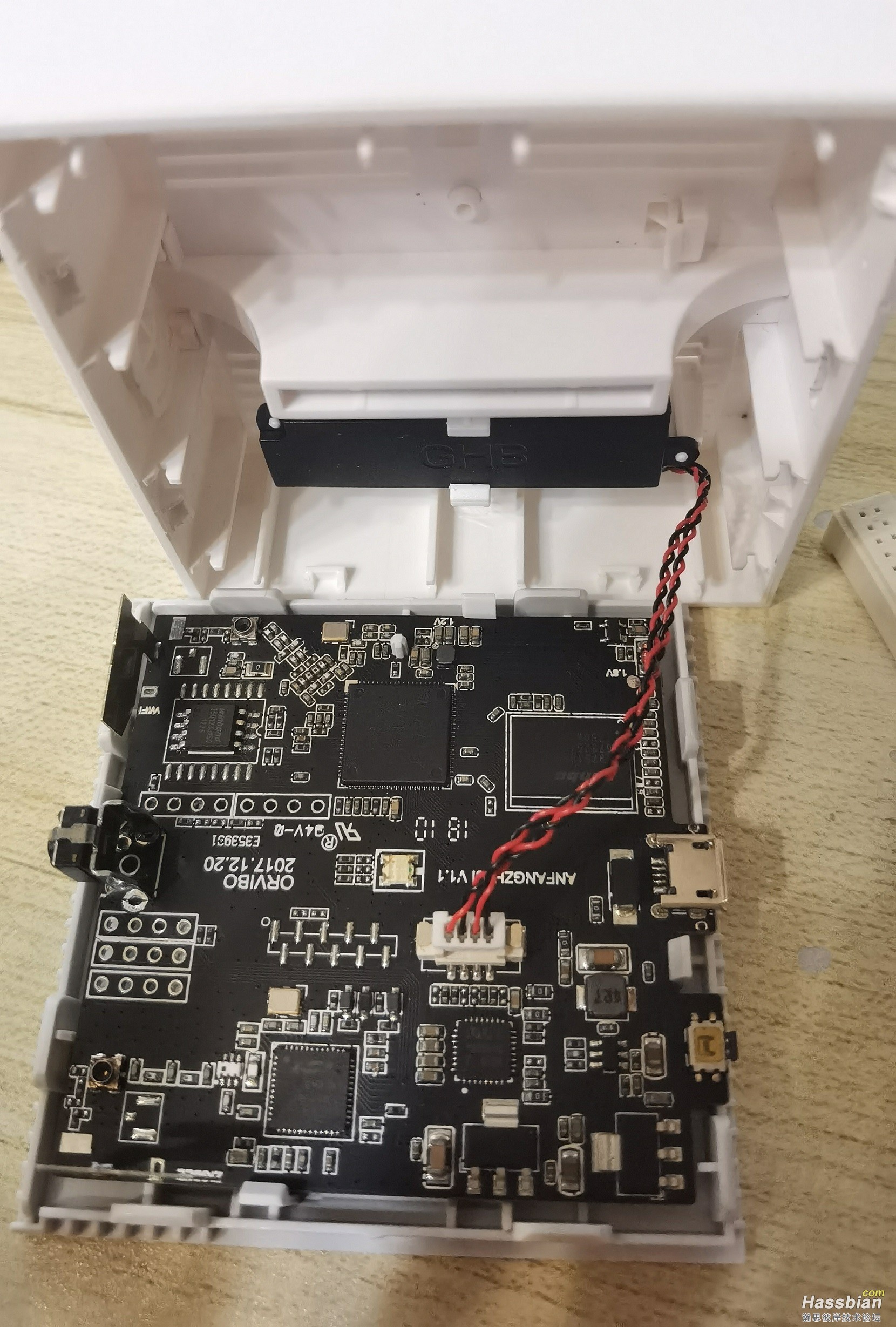

主板背面  （有接口定义，单纯刷机的话不用拆出主板）


三、刷机操作：
①、连接TLL线：注意此接口为3.3V电平，连接错误的电平可能会烧坏芯片IO与USB转TTL工具

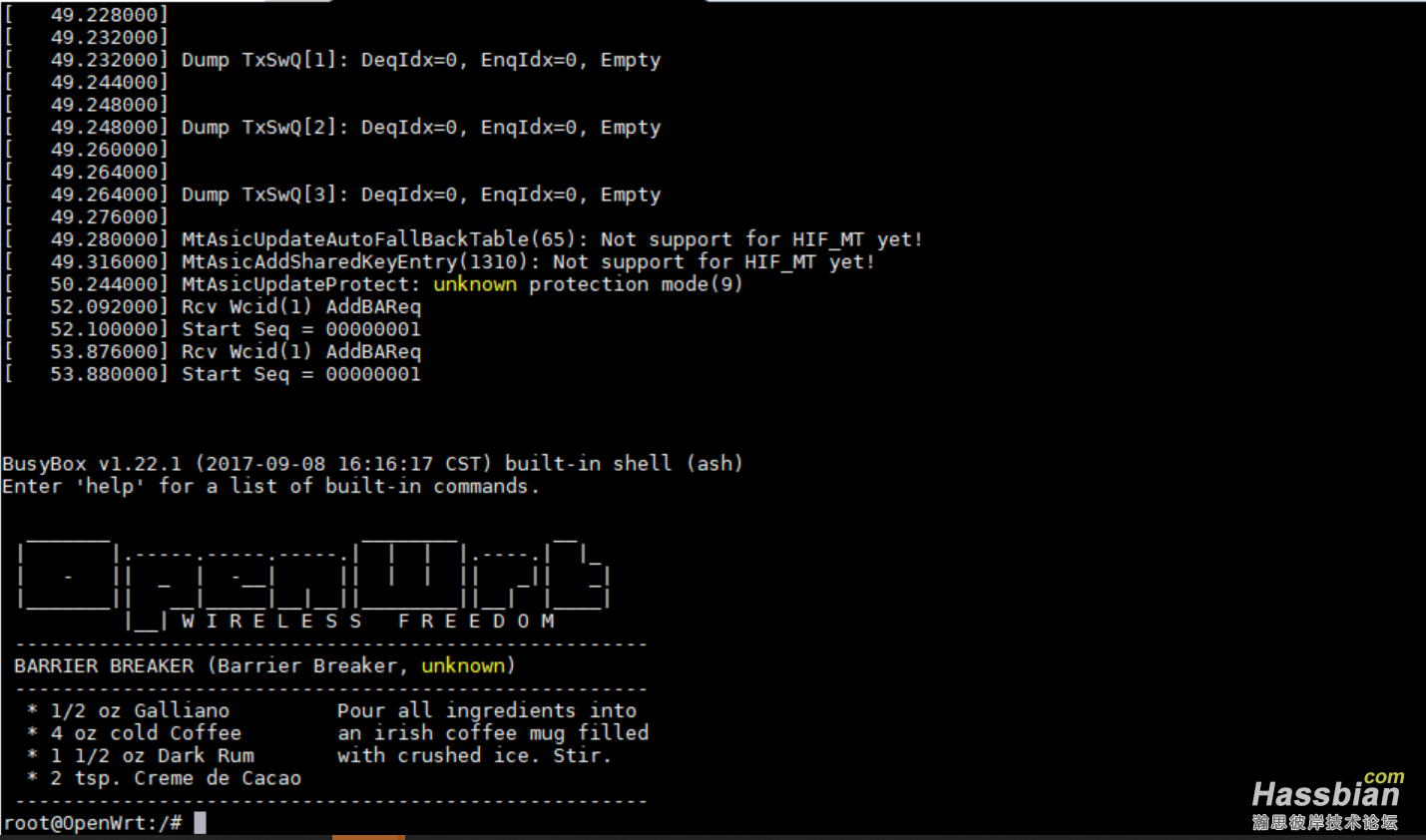

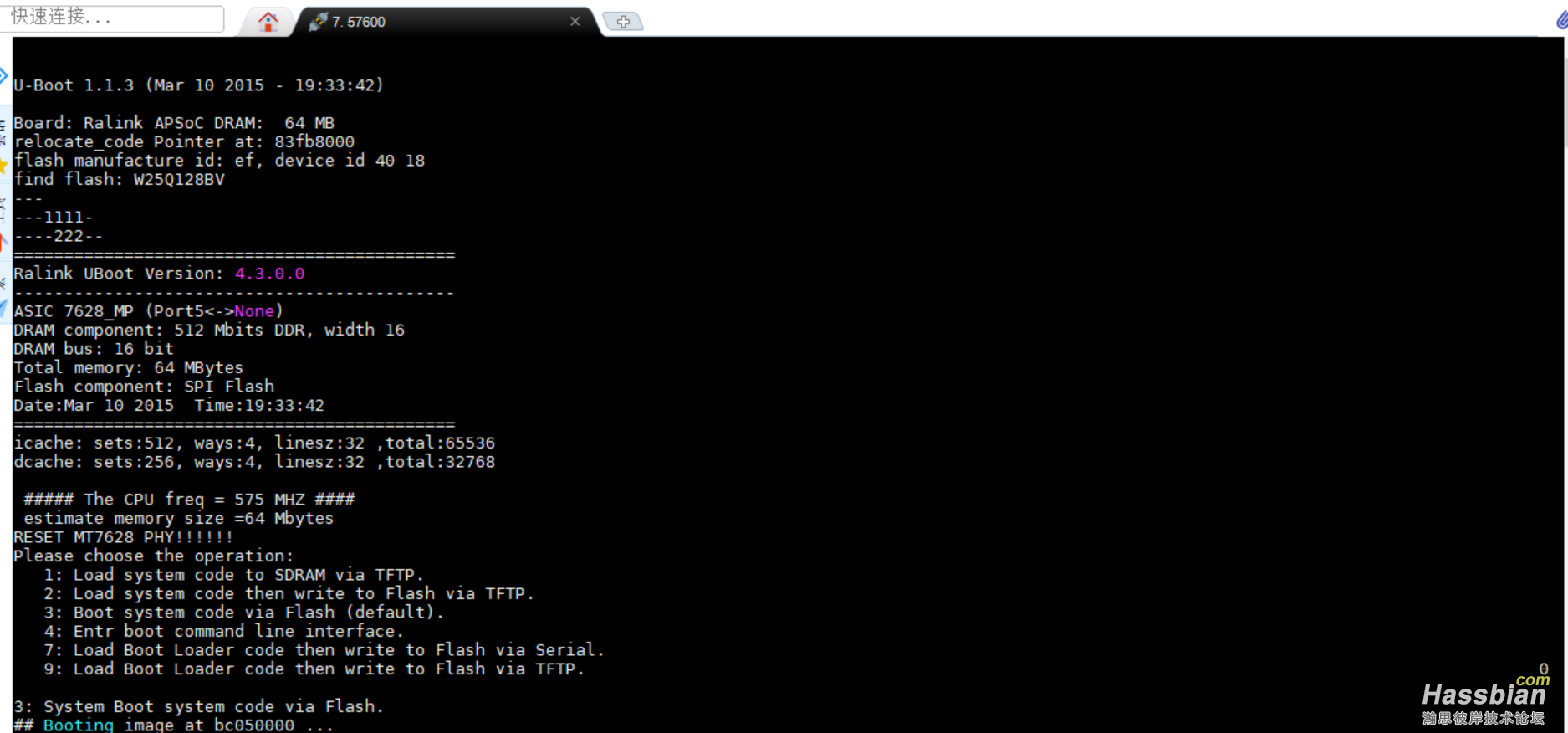

②、打开终端软件：波特率为：57600，如果连接正确会看到设备的启动信息（个人喜欢使用MobaXterm ，就以此工具为例）


③、备份固件，有2种方法：使用Flash编程器或者命令行进行备份（这里只讲命令行备份的方法）
a、等待系统启动完成，按回车激活终端


b、使用 sed 命令修改 “/etc/wpa_supplicant.conf” 中的WiFi名称与密码，命令： sed -i -e '/ssid/s/="[^"]*"/="你的新SSID"/' -e '/psk/s/="[^"]*"/="你的新密码"/' /etc/wpa_supplicant.conf

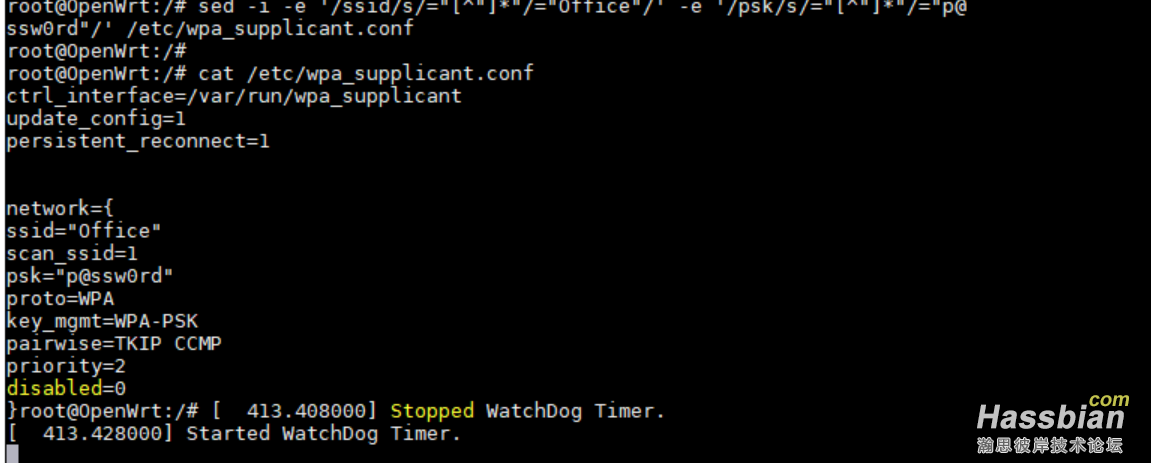

如：sed -i -e '/ssid/s/="[^"]*"/="Office"/' -e '/psk/s/="[^"]*"/="p@ssw0rd"/' /etc/wpa_supplicant.conf ，修改完后使用cat命令确认一下是否修改正确。


c、使用命令：reboot 重启设备或 使用命令 wpa_supplicant -B -i rai0 -c /etc/wpa_supplicant.conf 连接你的WiFi

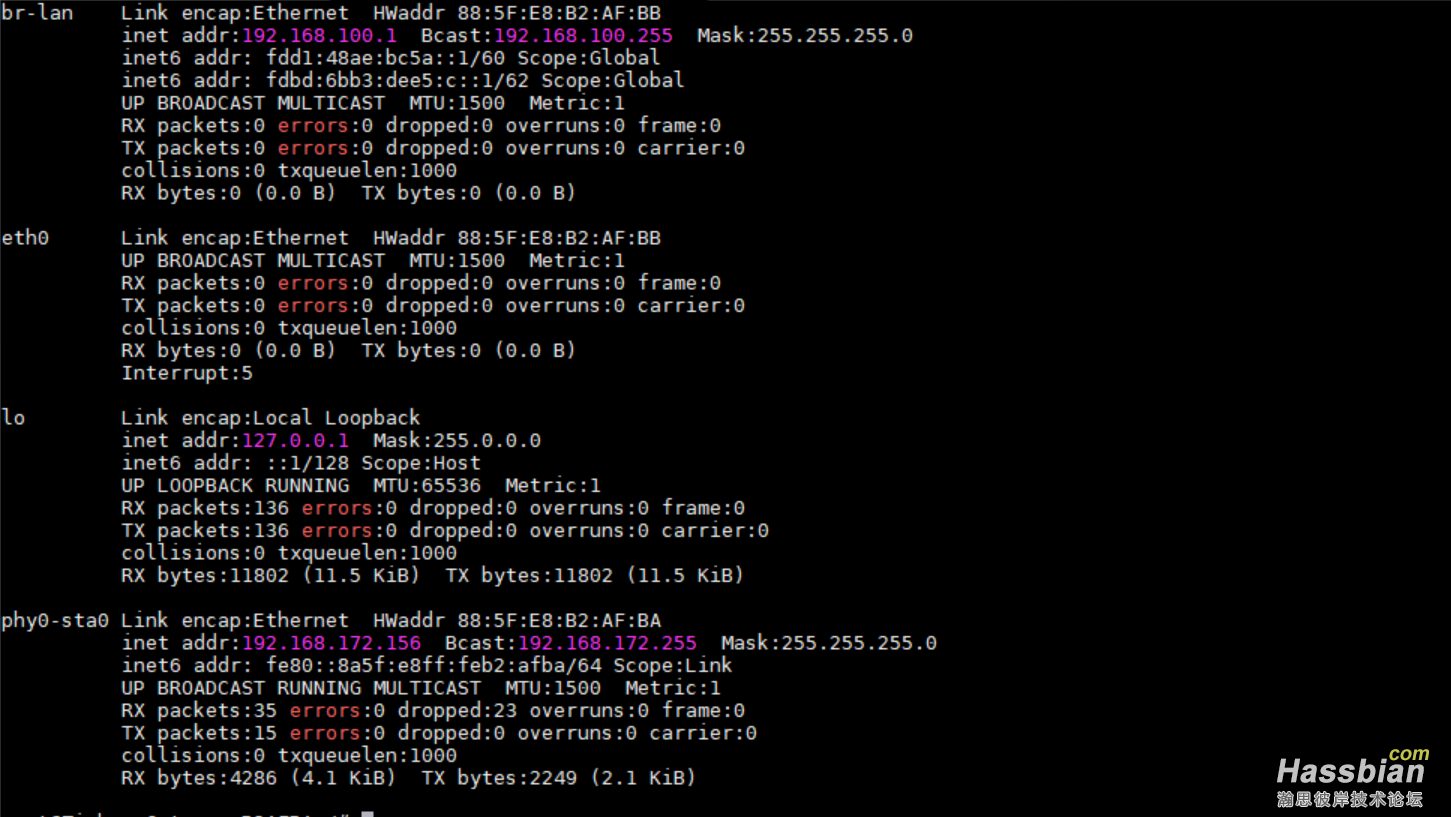

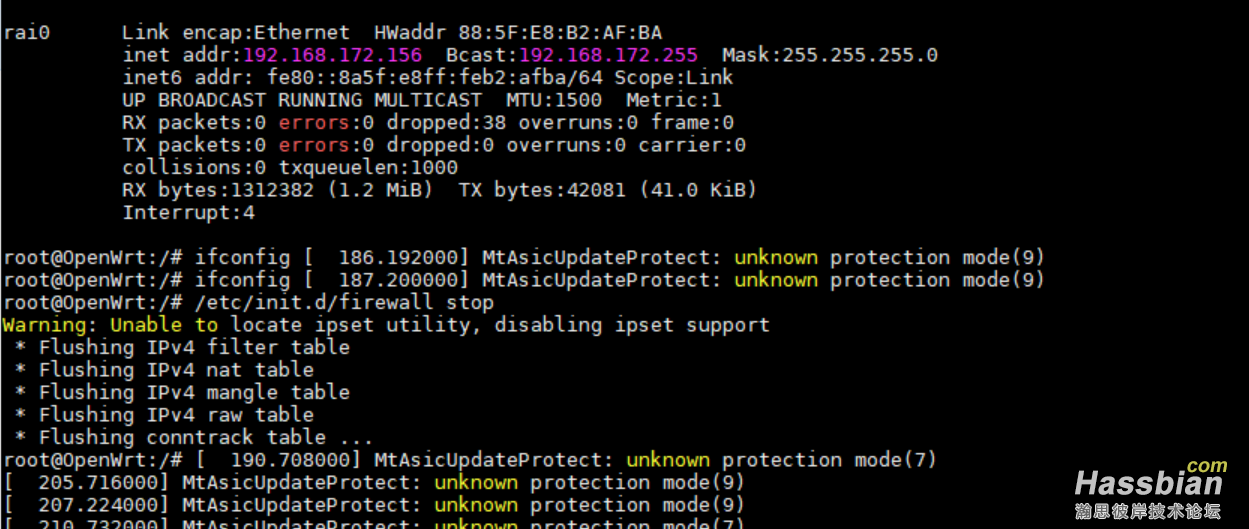

执行ifconfig 命令 确认WiFi是否连接成功 ，在执行 /etc/init.d/firewall stop 关闭防火墙


d、访问获取到的IP地址，这里会有2种情况，rooot无密码和有密码，如遇有密码的情况可以使用 passwd 命令重新设置密码，修改密码后就可以用新设置密码登录



e、备份原始固件：这里有2种方法：使用Flash编程器与命令行备份，这里使用命令行进行备份操作

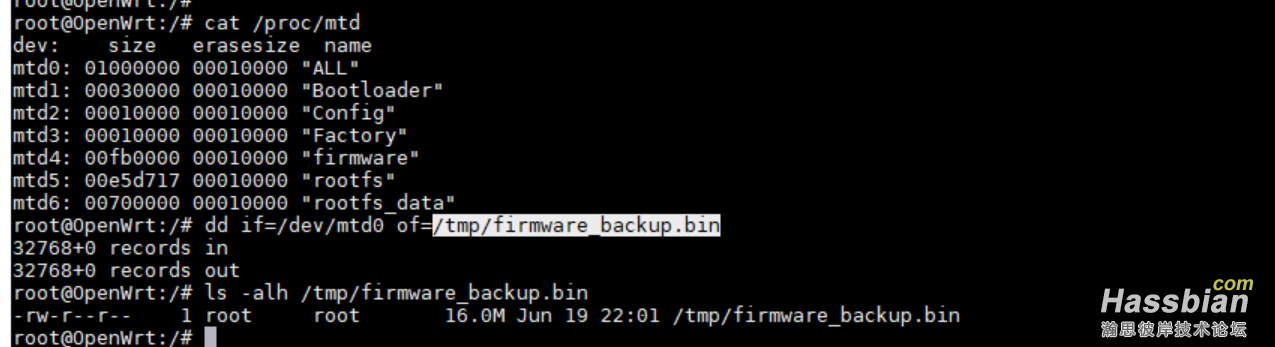

使用命令 dd if=/dev/mtd0 of=/tmp/firmware_backup.bin  备份整个Flash， 命令中的mtd0 来至 /proc/mtd

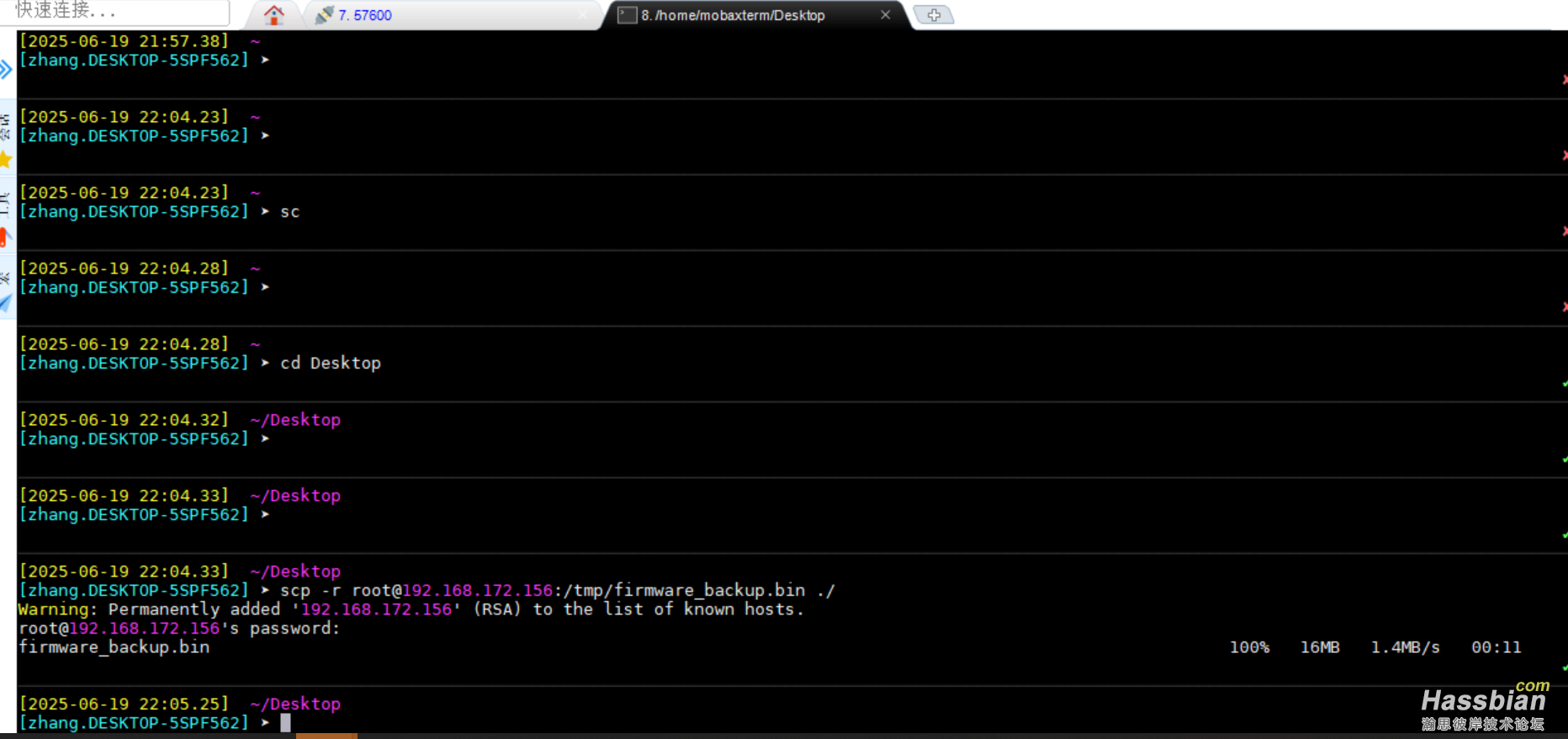

新建一个终端，使用 cd Desktop 进入当前win桌面，使用命令  scp -r [email protected]:/tmp/firmware_backup.bin ./   将备份好的固件上传到桌面。

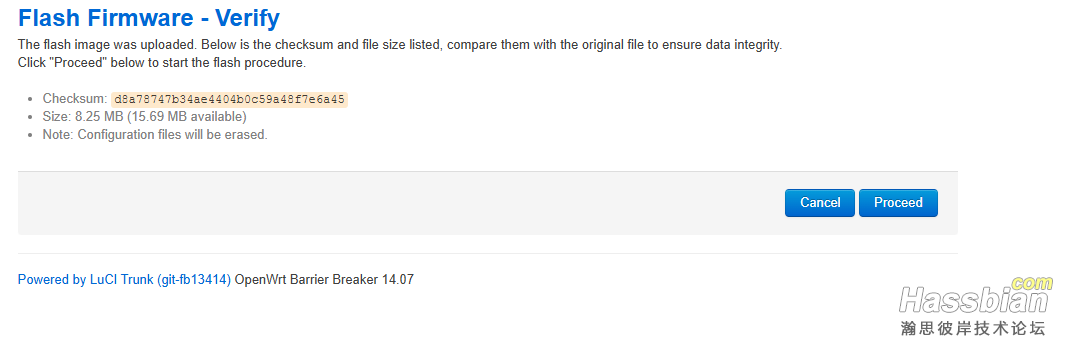

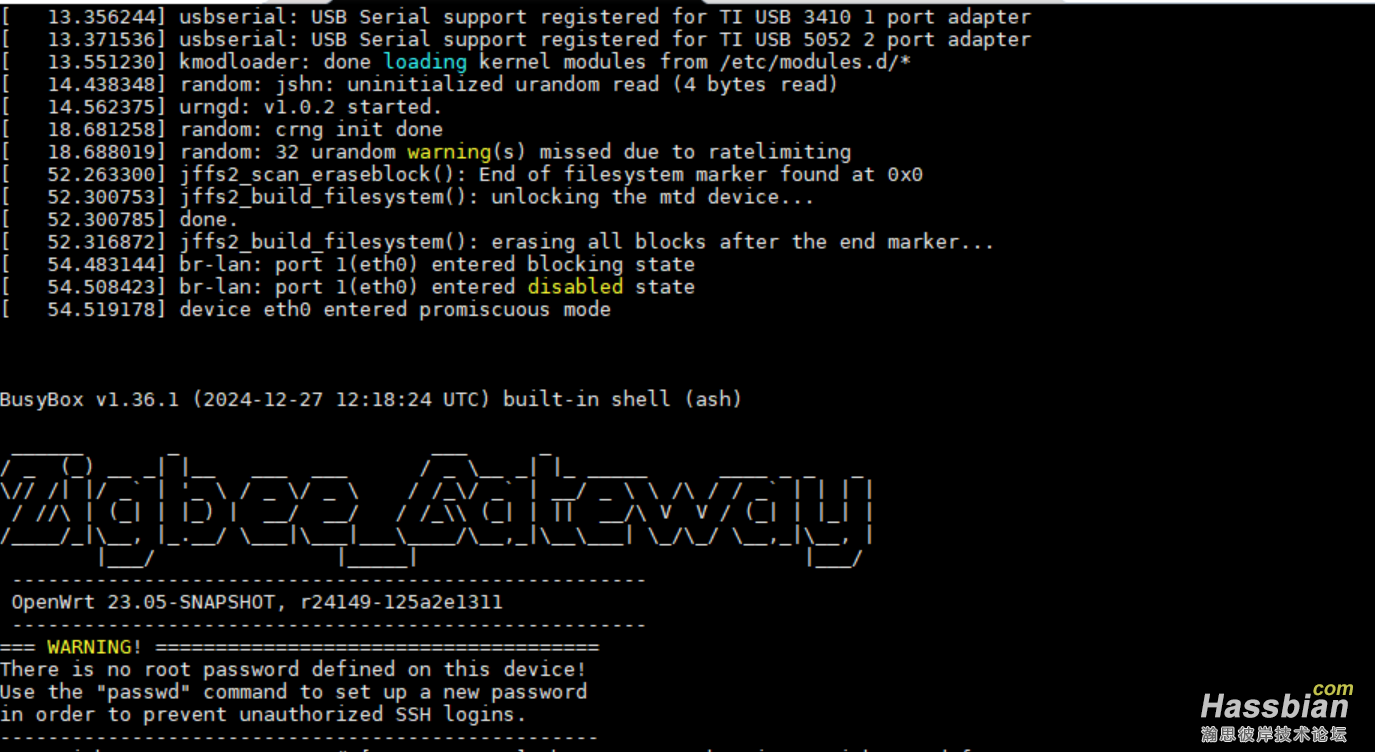

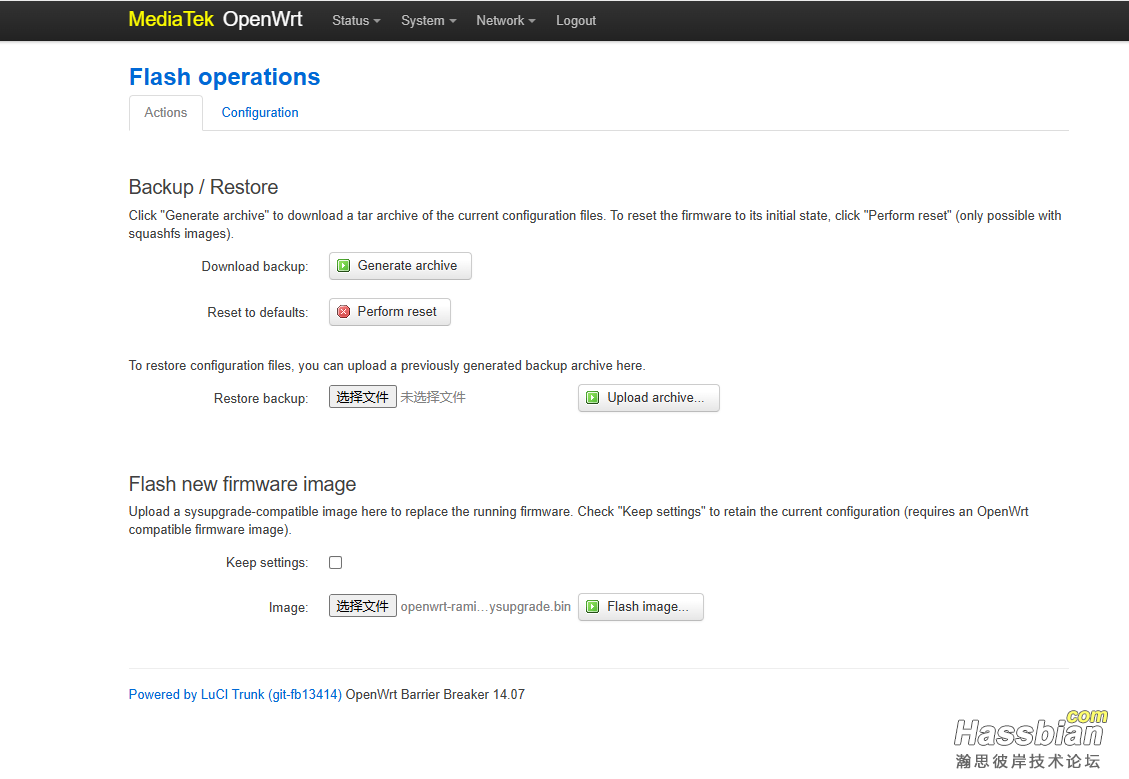

f、更新固件： 进入原始固件的更新界面，选择新的固件并取消勾选 Keep settings  ，点击固件更新按钮上传固件进行固件更新。并等待设备重新启动 （重启过程中会红灯闪烁，也可以通过串口终端查看启动状态）





g、重新配网 ： 这里有2种方式进行配网，设备刷完固件默认为STA模式
一是通过 uci 命令重新配网，

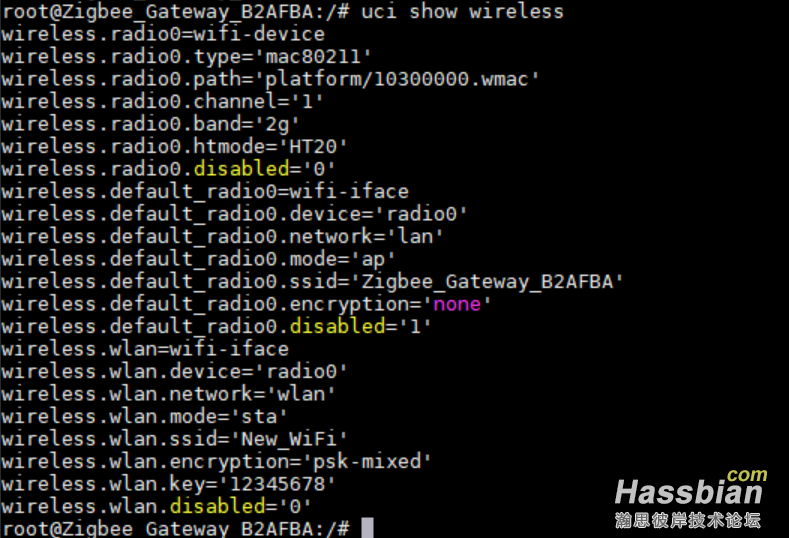

使用 uci show wireless 命令查看默认无线配置， 只需关注 wireless.wlan.xxxx 部分

使用  uci set wireless.wlan.ssid='你的新SSID'  uci set wireless.wlan.key='你的新密码'    其中的encryption值视情况修改。

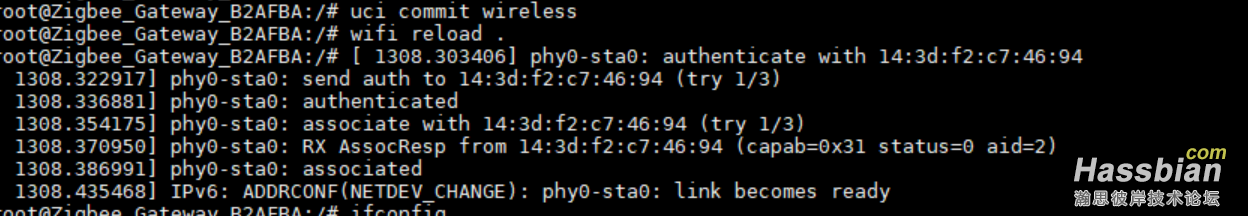

使用  uci commit wireless 命令提交修改，在使用 wifi reload .  命令重新加载WiFi配置进行WiFi连接 ，在使用 ifconfig 命令查看WiFi连接情况



二是通过设备上按键的方式，
长按设备正面配网按键大于 10S 后松手，当设备闪烁紫色状态时，就可以连接设备发出名为Zigbee_Gateway_xxxxxx 的WiFi ，xxxxxx 为设备MAC地址后3个Byte

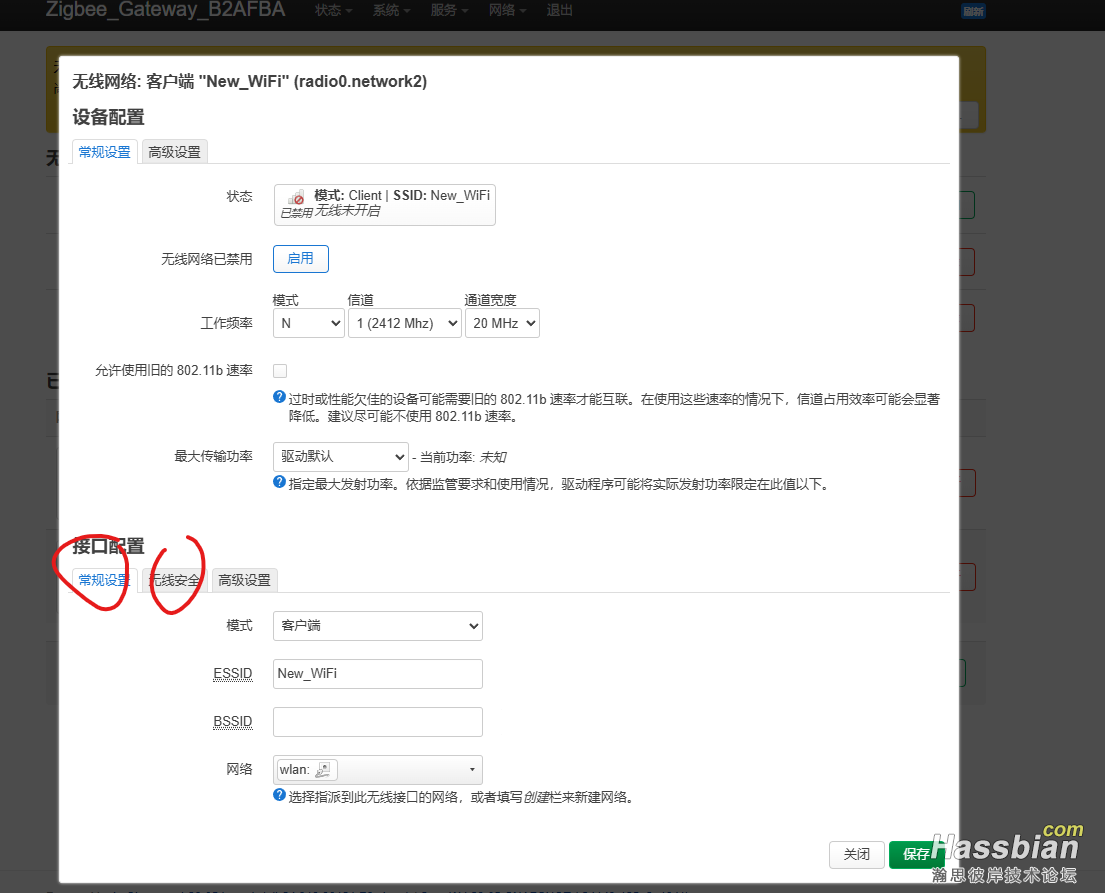

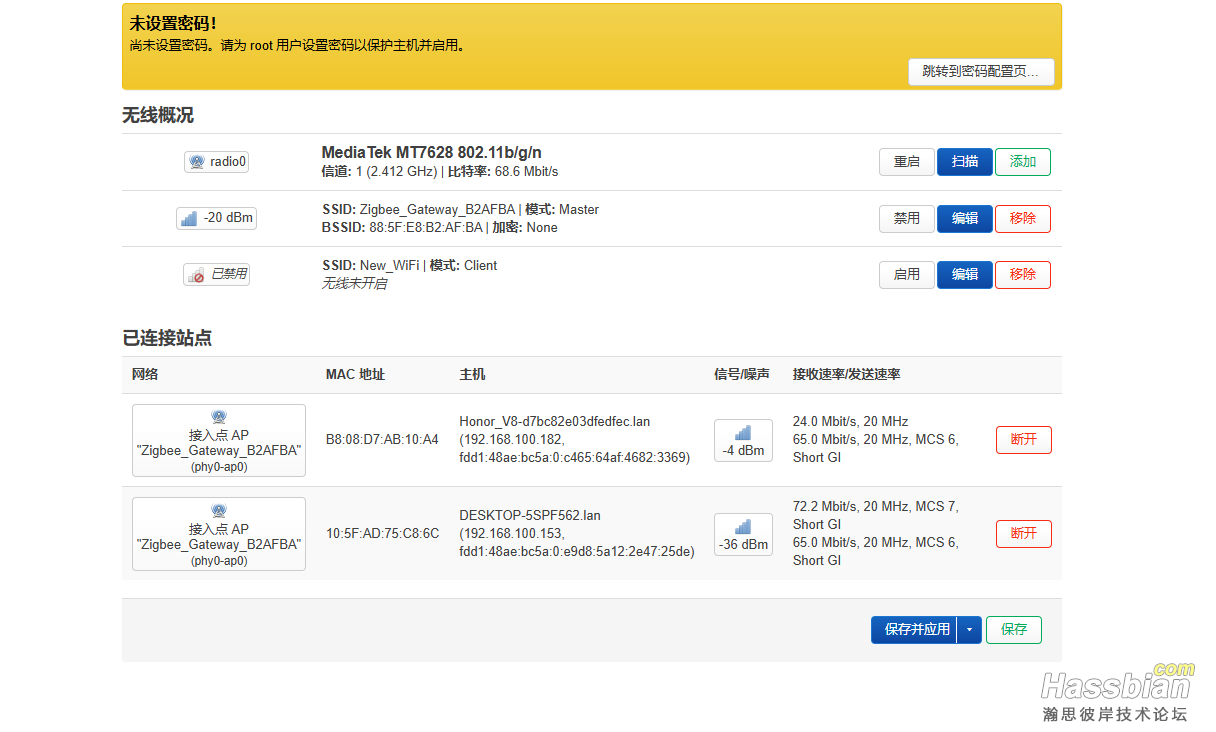

然后使用浏览器访问默认IP地址：192.168.100.1 ，进入无线配置选型卡 对默认为New_WiFi 的客户端配置进行修改

在下面2个选项卡中配置您要连接的WiFi名称与加密方式与密码，配置完成后点击页面底部的 保存及保存并应用按钮。

配置保存完成后可快速双击设备正面的配网按钮，重新切换为STA模式，将自动连接配置好的目标WiFi，连接成功后为蓝灯闪烁。

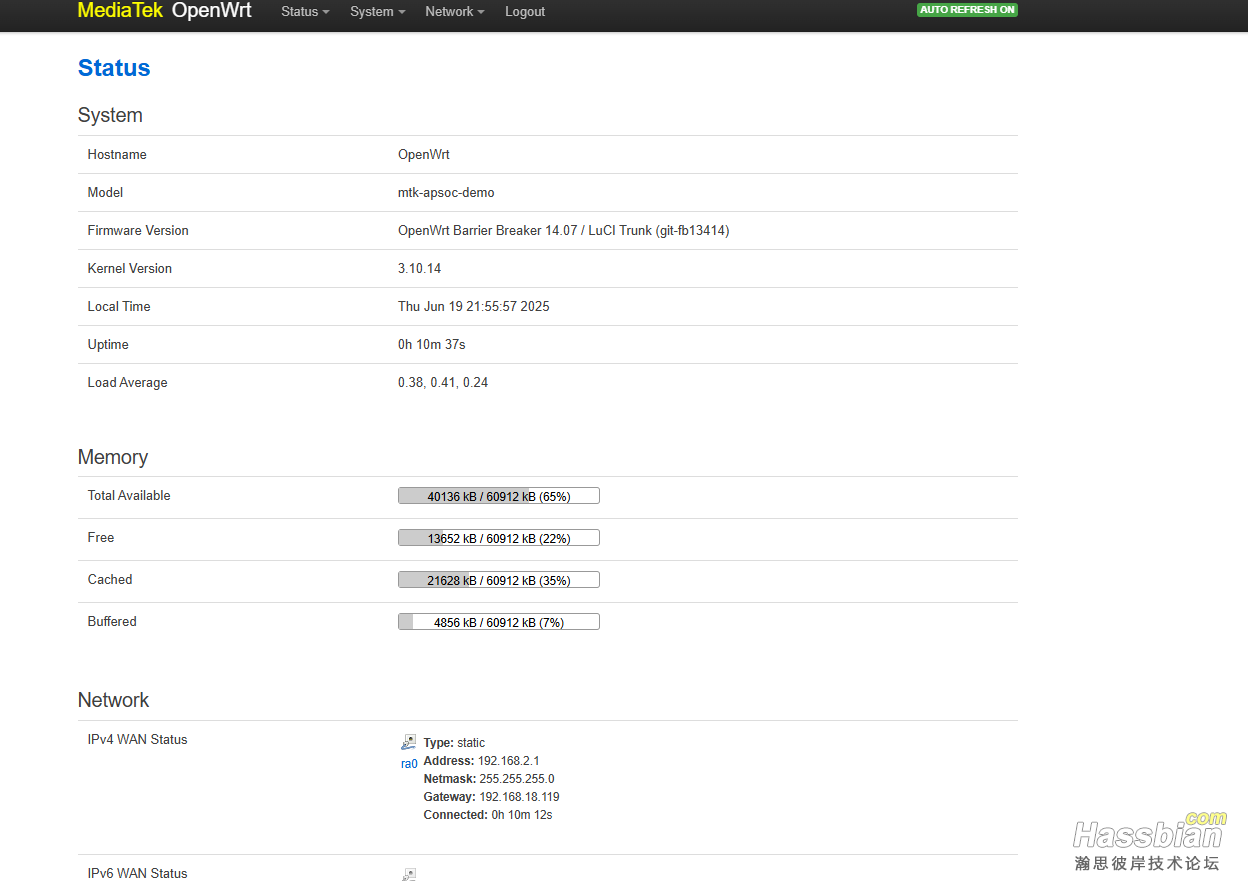

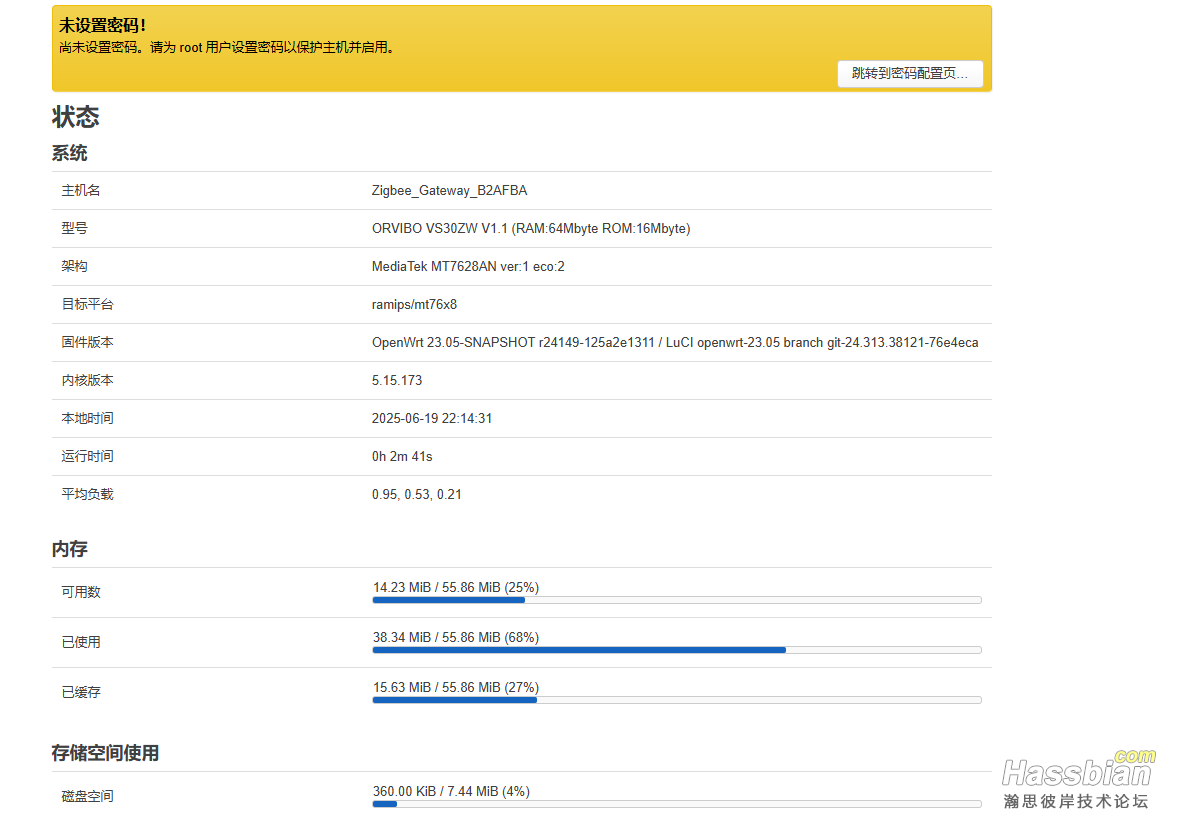

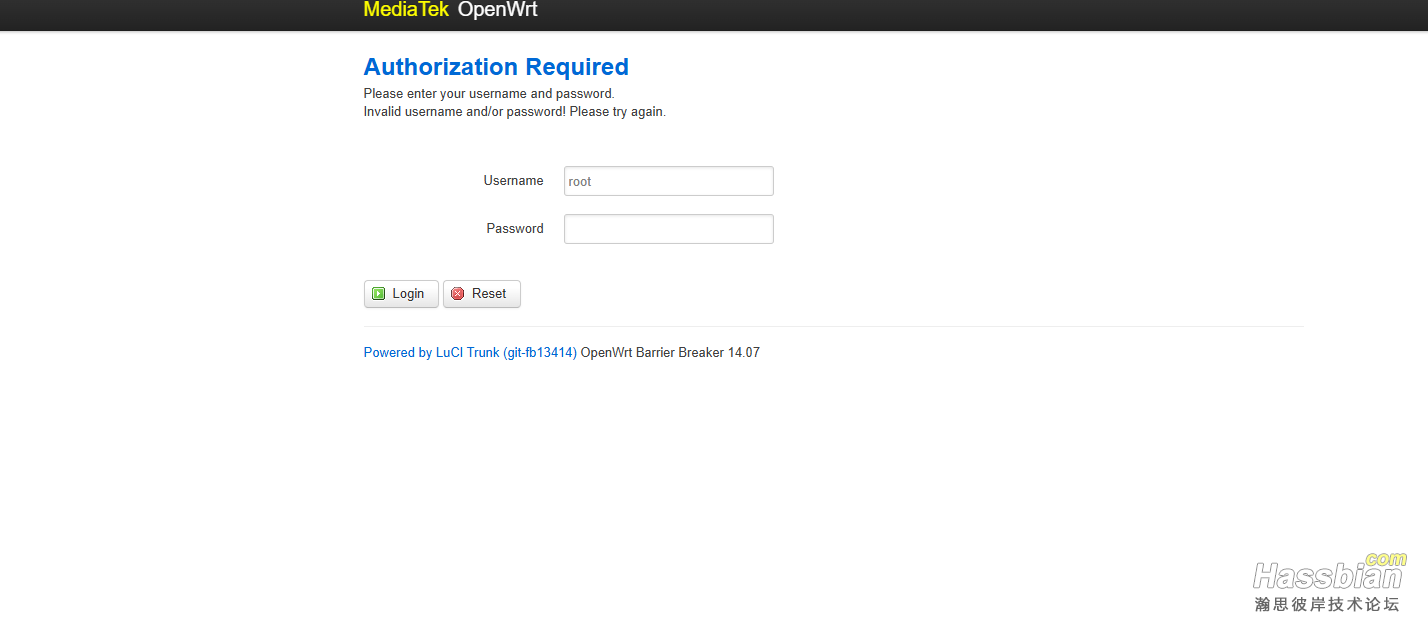

访问从终端或上级路由后台获取到的设备IP，无root密码可直接进入，下图就是刷好的系统web界面，到这里刷机配网就完成了。


四、ZigBee模块固件更新  (推荐使用 jlink 进行刷新固件，Python脚本方式不可靠，脚本只用于工作模式探测)
更新固件过程将借助一款名为 Serial.Port.Redirector 的网口转串口工具与名为 Elelabs_EzspFwUtility 的Python脚本 和 Simplicity Commander 工具及 JFlash。

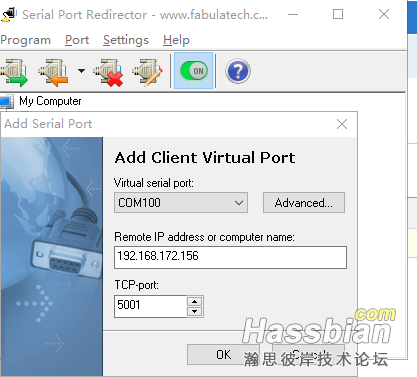

a、Serial.Port.Redirector 工具配置在安装完成后 添加新的客户端，IP为您设备的IP 端口默认为5001

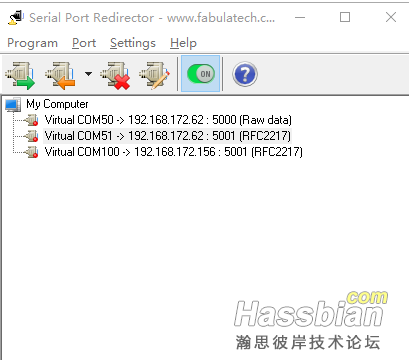

如下图：5001 端口后面带有RFC2217 字样就是配置好了

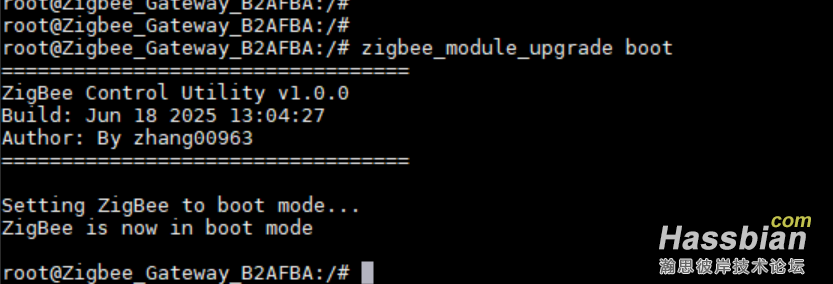

b、进入设备终端，可以是串口或者ssh连接，执行命令 zigbee_module_upgrade boot 使模块进入 boot 模式

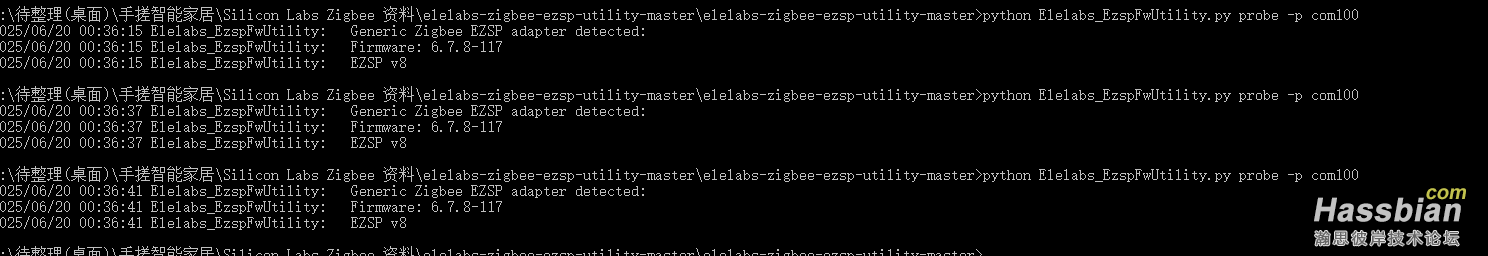

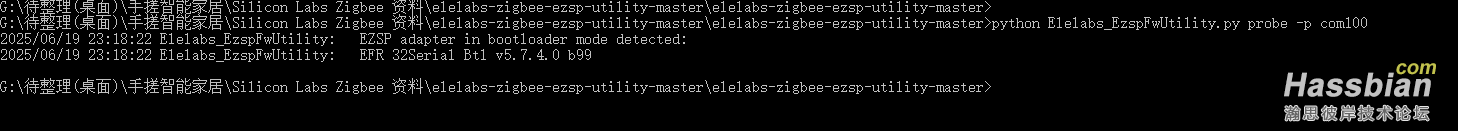

c、进入 Elelabs_EzspFwUtility  脚本目录 执行 python Elelabs_EzspFwUtility.py probe -p com100  命令对zigbee模块进行探测，正常输出如下图（其中的com100 为 Serial.Port.Redirector 工具中配置的虚拟串口号）


d、备份&更新固件 （使用 jlink jflash工具进行备份，）注意要正确链接对应SWD接口线路。

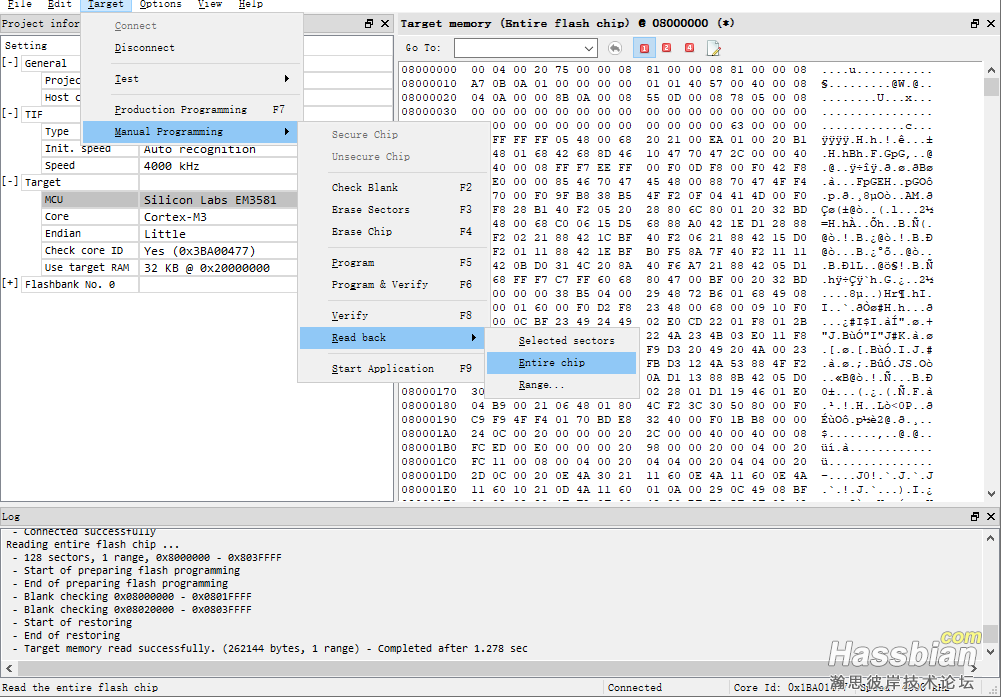

按下图进行行固件备份，要选好对应CPU型号后在操作全片读，然后在将读出的固件进行保存。注意读取操作只能在boot模式进行

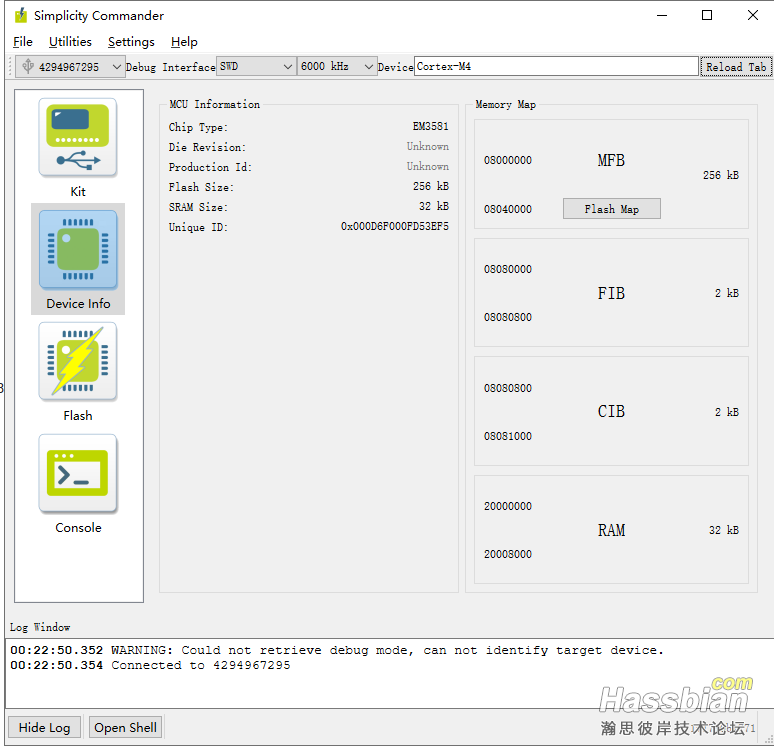

打开 Simplicity Commander 工具 在Select kit中选择jlink 选择Device info 查看芯片是否识别正确，

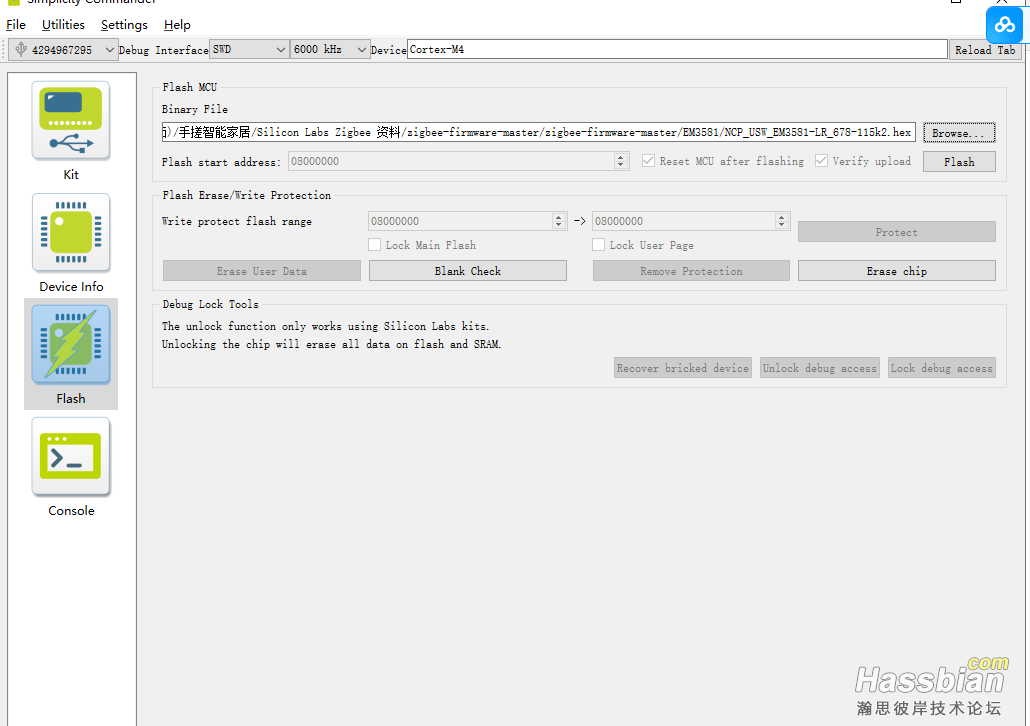

在Flash选项中 选择对应固件，点击下方的flash按钮进行固件烧录。


烧录完成后 在设备终端执行 zigbee_module_upgrade app 命令  在执行 python Elelabs_EzspFwUtility.py probe -p com100 进行探测，当出现下图信息时，则表示zigbee固件更新完成


五、ZHA 或 Z2M 接入

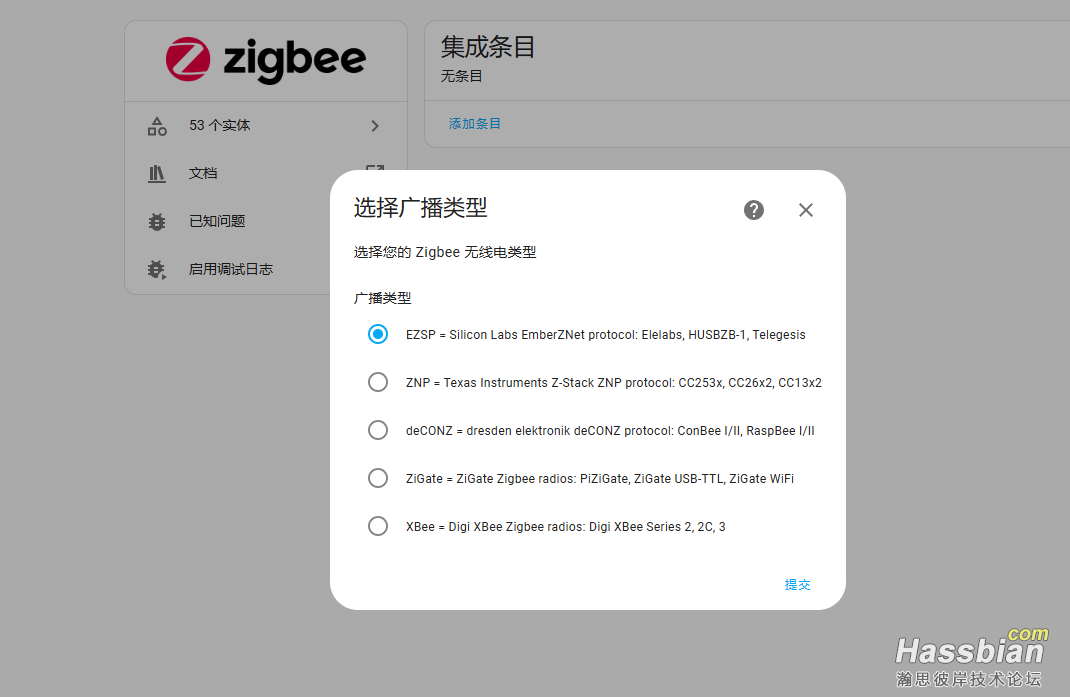

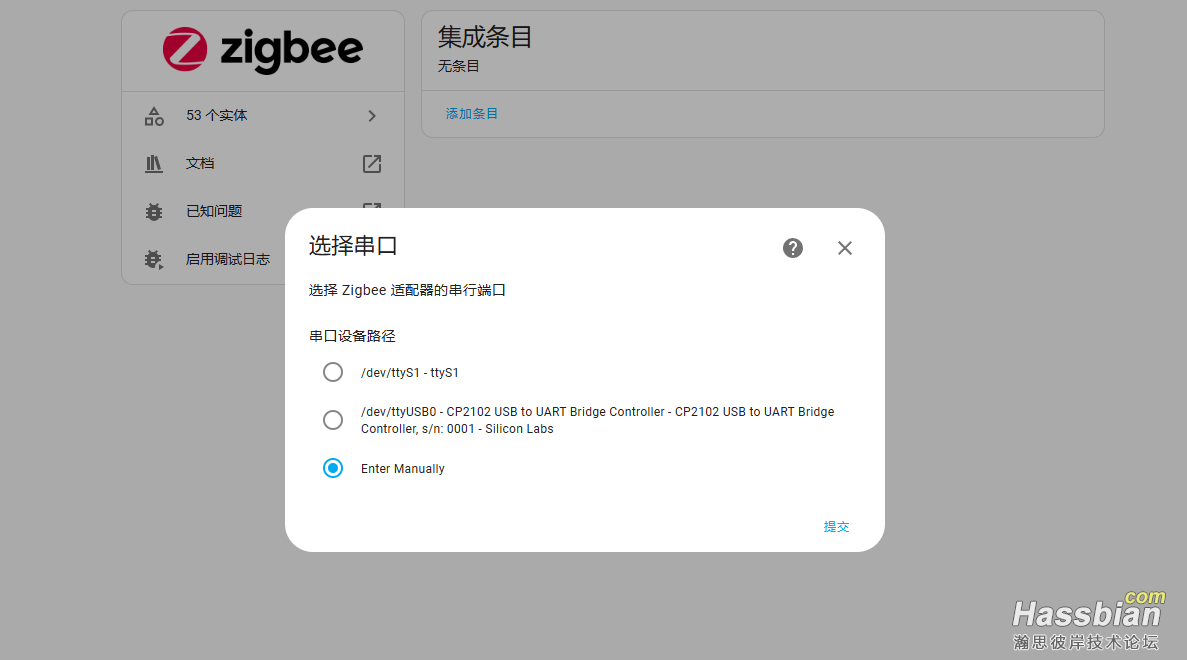

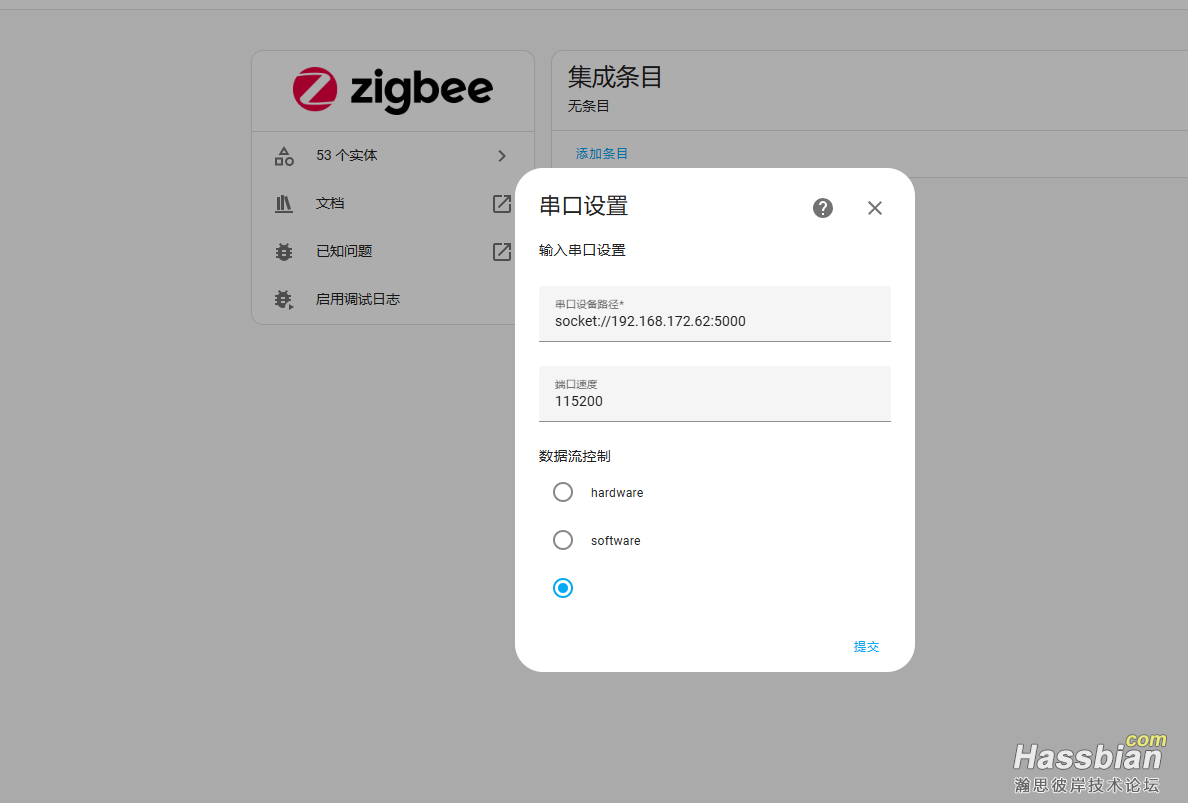

HA中的ZHA集成参考下面的图片进行添加，选择设备类型：EZSP  路径填：socket://192.168.172.62:5000 其中的IP修改为您的设备IP。在Z2M中的配置类似就不在贴图了。





六、相关固件和工具下载链接
用到的固件与工具均通过网盘共享：

通过网盘分享的文件：vs30zw 资料
链接: https://pan.baidu.com/s/1uscSQD8DHGccZHpU1tguUQ?pwd=73yt 提取码: 73yt


风险说明：
      ① 刷机有风险，注意备份！！
      ② 刷机操作需要一定动手能力且有相关基础知识，如：焊接/Flash编程/TLL串口连接/终端软件操作/Linux基础命令交互等。。。
      ③ 教程虽尽量简化，但仍有一定操作门槛，请评估是否可独立完成。

zhang00963

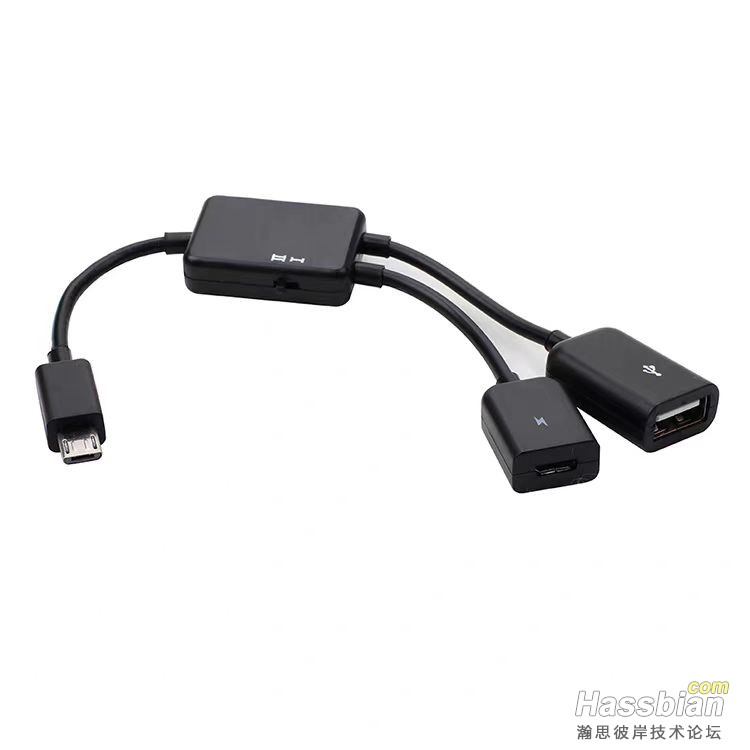

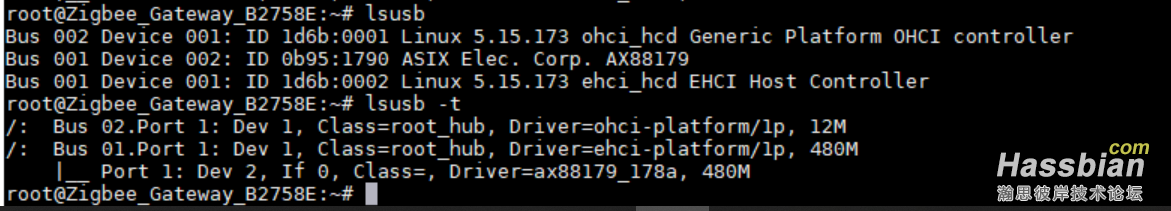

关于设备的USB 为HOST模式 可以使用下图的转接线，用来连接USB外设，如：USB网卡/USB串口USB
