玩转ESPHome之10 - - - - sezze变频风扇第二代控制板

sorrypqa · 发表于 2025-7-15 15:27:58

本帖最后由 sorrypqa 于 2025-8-30 11:52 编辑

南方的夏天，风扇和空调这两玩意简直是救命神器，对于这些使用率比较高的电器，我比较在乎能效比，自从买到直流变频风扇，习惯性测试了一下耗电量，我的乖乖，1-20W之间，对比普通交流电机的风扇的15-47W，按照我的使用频率，一年可以节省几十度电呀！于是立马把家里的普通交流电机风扇全搬到废品站处理了，从此都没正眼看过一次，不过这款风扇原配的控制板和遥控实在是太难用了，2023年学DIY时照猫画虎做了第一版，用起来还算可以，不知怎么嘀让汕头大佬看中，被“横刀夺爱”了，风扇没了主板咋办？虽然现在没了DIY的兴趣，但为了夏天不被热S，还是要硬着头皮再做出来，顺便在原来的基础上修改了一下。

功能以下：

1、由原版3档变速改为10档变速，虽然可以配置更多的档位，但意义不大。

2、由原来的指向性的红外遥控改为射频无线和蓝牙等多种遥控，直连通信，无需网络和HA也可以控制风扇。

3、内置433M和315M 2种射频网关，
   能直接把收到的任意固定码315遥控和433遥控的按键信号转为不同遥控码通过实体直接提供给HA，可以在HA的自动化里控制任意设备，
   能把任意的315M和433M无线红外传感器、门磁传感器等设备接入，与ESPHome或者HA里自动化联动。
   也可以同时发射任意的315M和433M指令。

4、内置离线语音控制，无需网络也可以直接通过语音命令直接控制风扇所有动作，同时也可以通过HA的自动化来控制HA里的其它任意设备。

5、内置光照度传感器，自动化照明必备神器。

6、内置温度、湿度传感器，用来实现根据温度自动调整风扇速度。

7、内置人体传感器接口，如需要实现有人、并且室温大于26度时自动打开风扇，无人自动关，可以装上。

8、考虑到有时会用电池供电，所以内置电压、电流、功率检测，必要时通过主板蜂鸣器或者ASR的喇叭提醒电池电量，也可以低电量时自动关闭风扇。
   自从用了这个功率传感器，发现个新大陆，就是风扇罩和风扇叶脏了的话，风扇的最高耗电会增加3w，清理干净会恢复正常。

9、内置勿扰模式，并能在设备端设置任意时段自动开启或关闭，开启时会自动关闭所有状态指示灯，以免光污染。

10、拥有RS485接口，可以作为服务端或客户端用来读取或者控制其它485通讯的设备

11、停电时支持外接电池供电

一般会根据风扇的安装位置增减某些功能

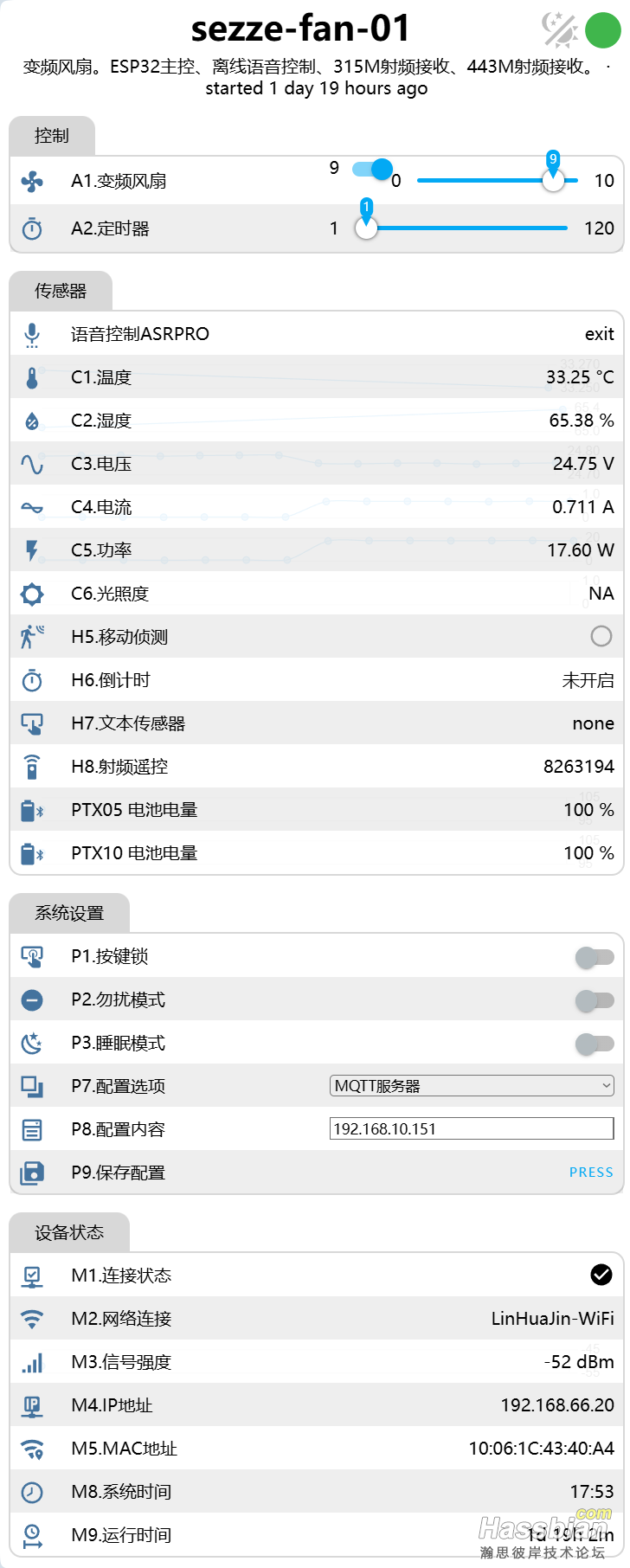

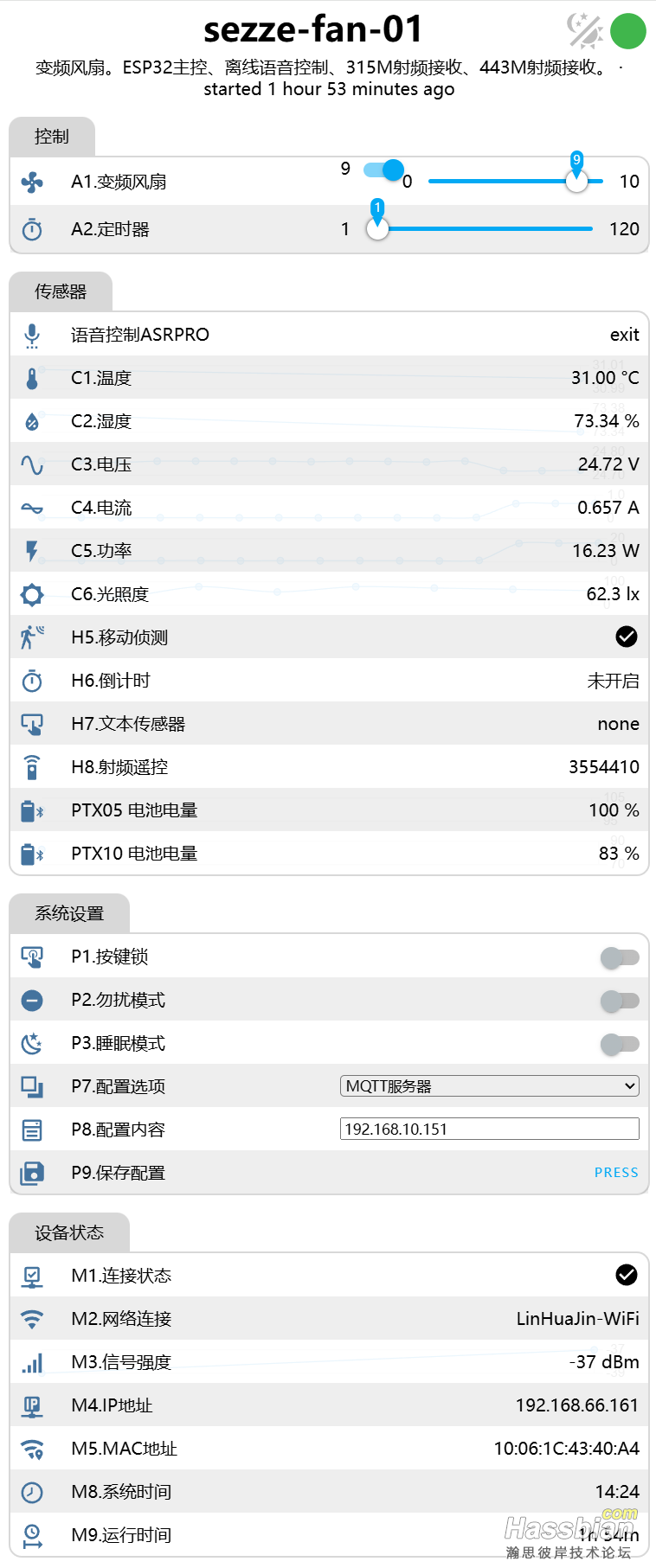

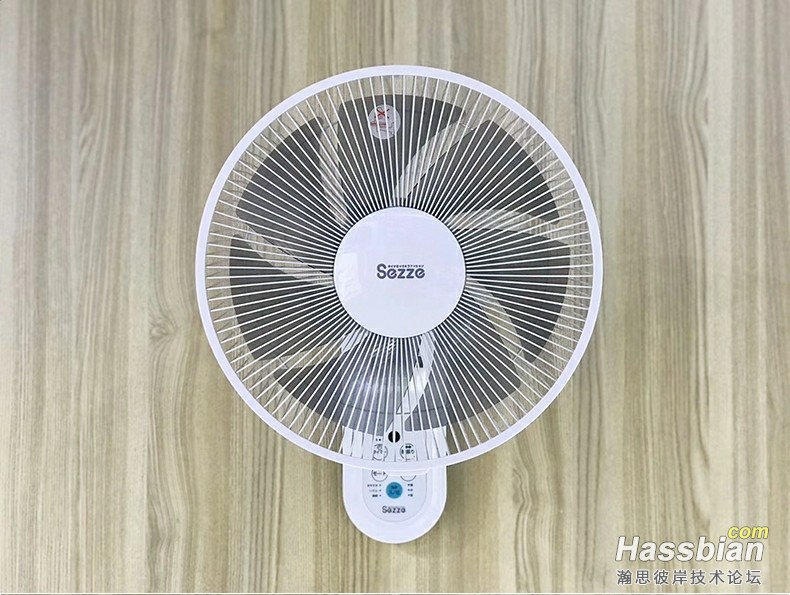

壁挂风扇，不占地面面积：

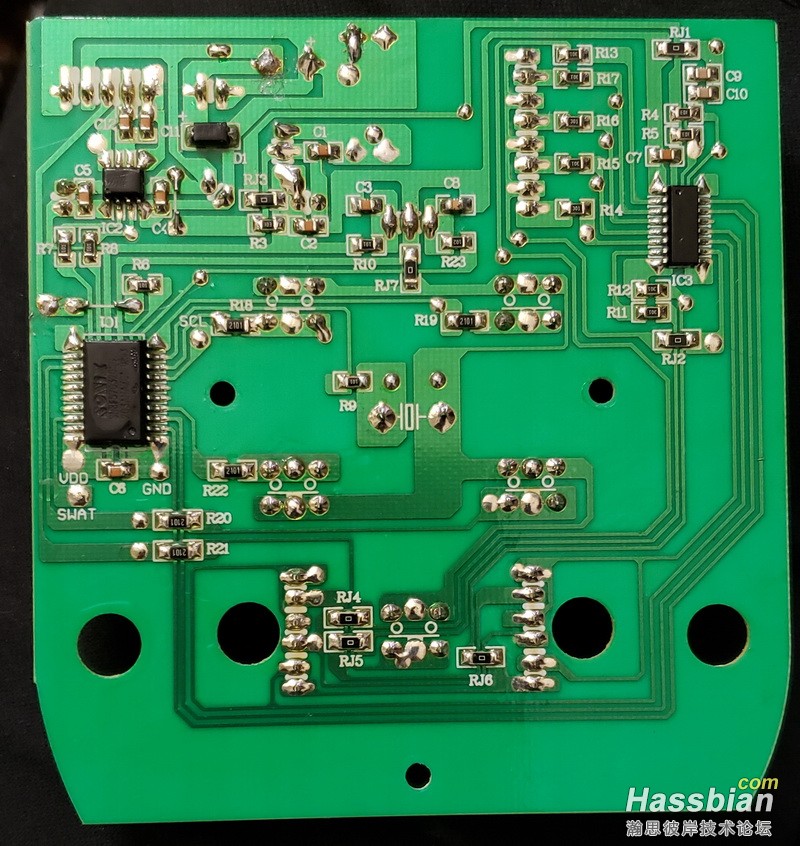

风扇原配主板：
缺点：档位少，只有3个档，1档是废的，有时用起来3档嫌大、2档嫌小，并且遥控非常难用，要对准，并且按10次可能只有3次生效，反正我是忍无可忍！

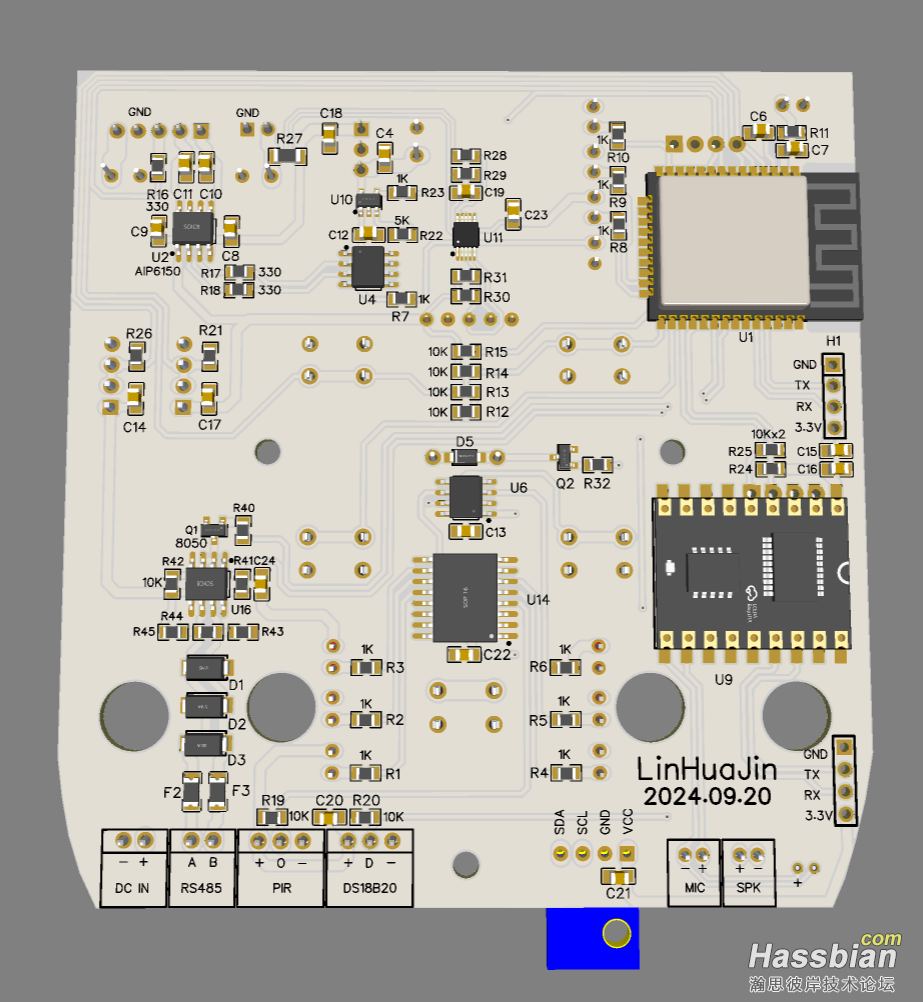

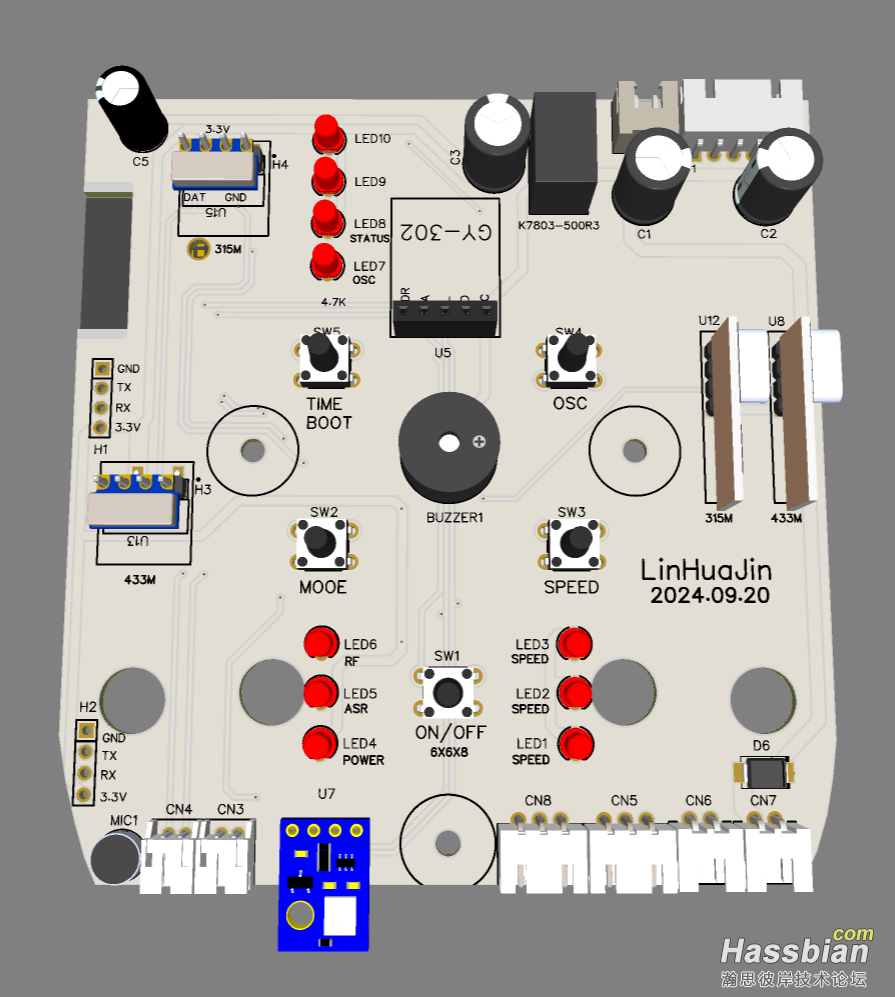

这是新改的主板：

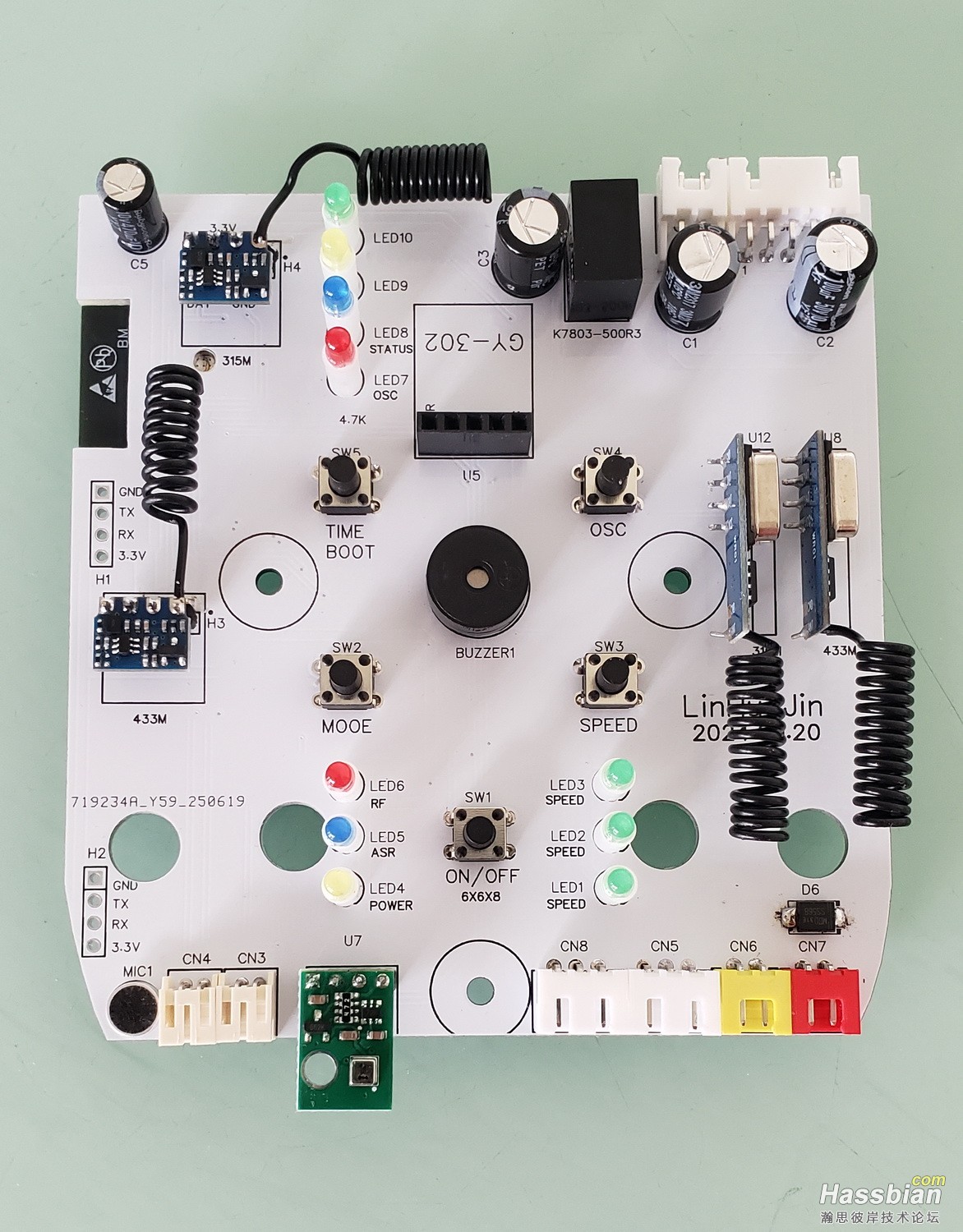

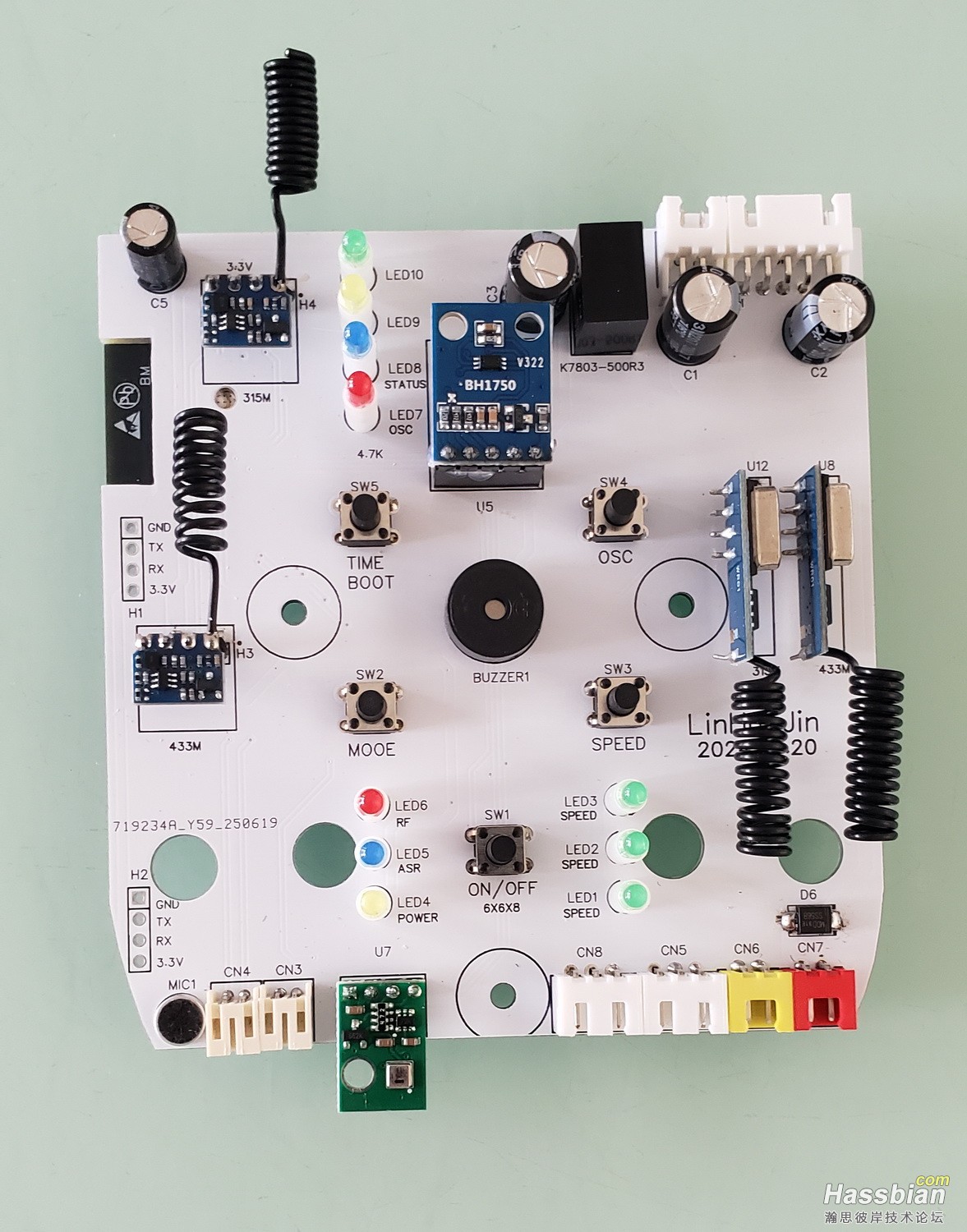

这是焊接好的主板：

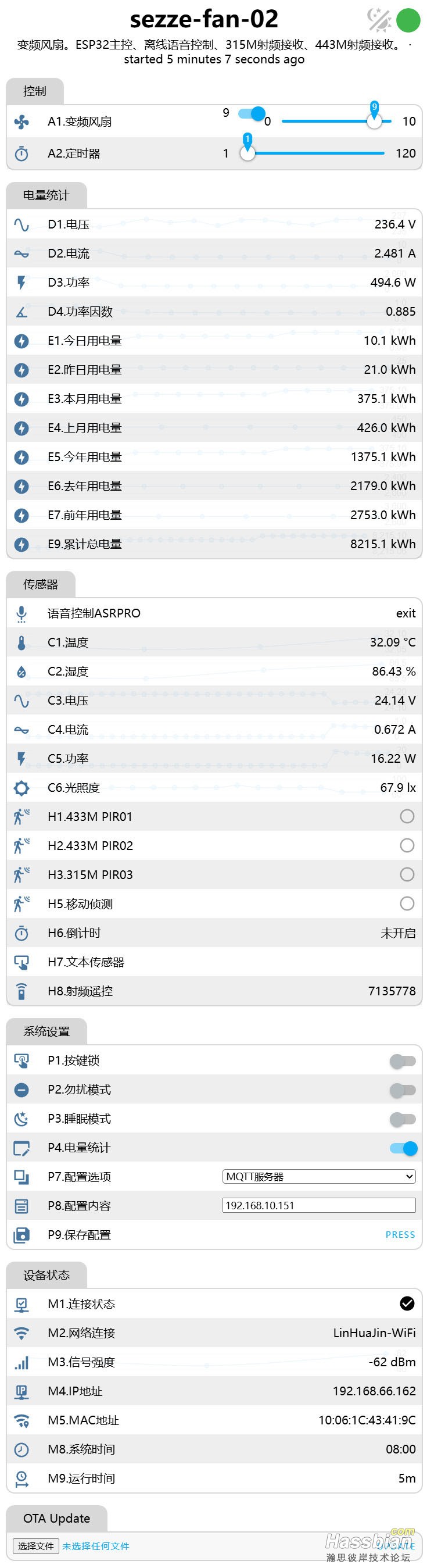

客厅那台风扇由于靠近电表，所以利用它的485接口来读取电表的数据
这样不但节省一个电表专用的485控制器，还能节省它的待机耗电：

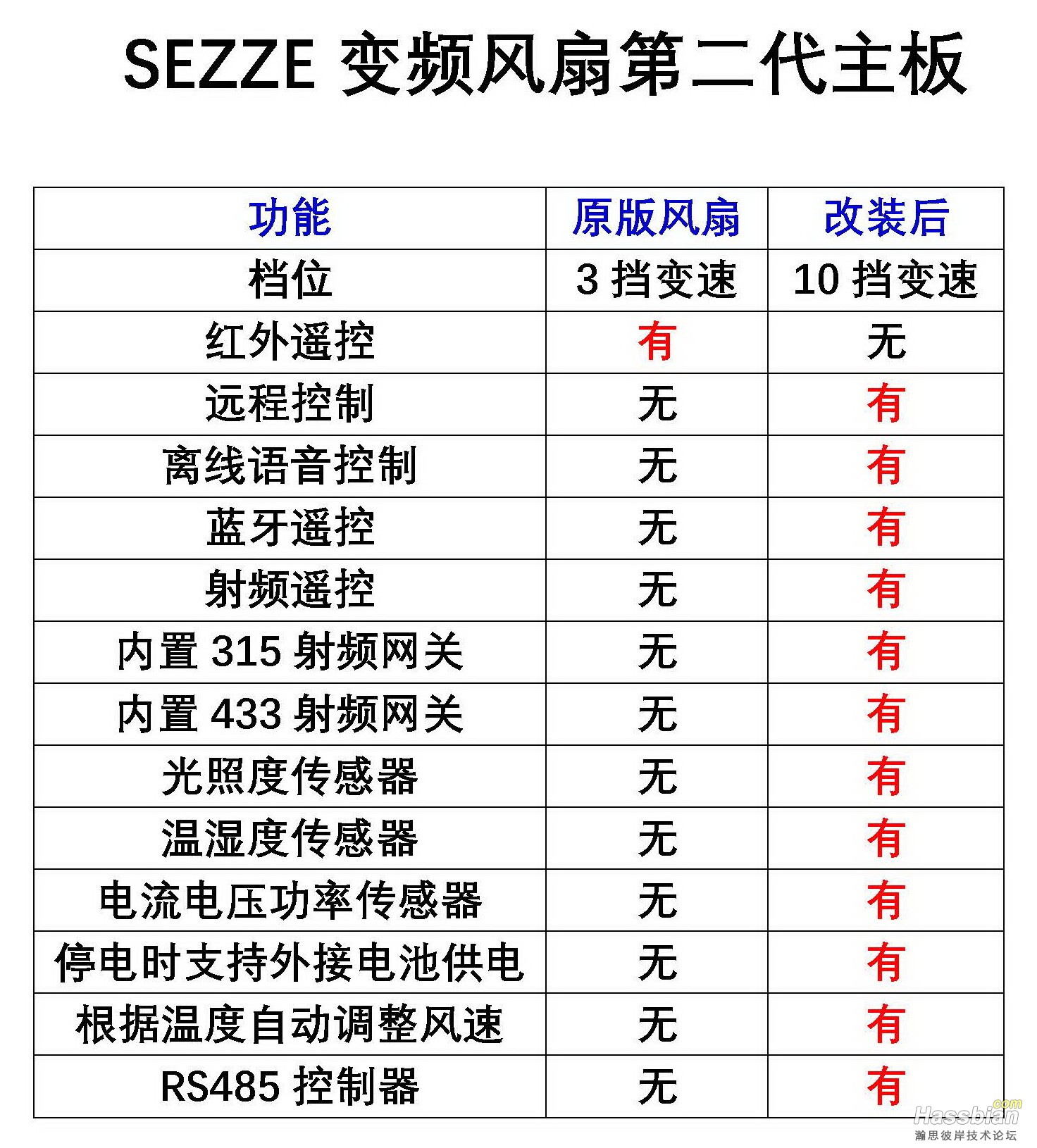

改装后的功能与原版的变化：

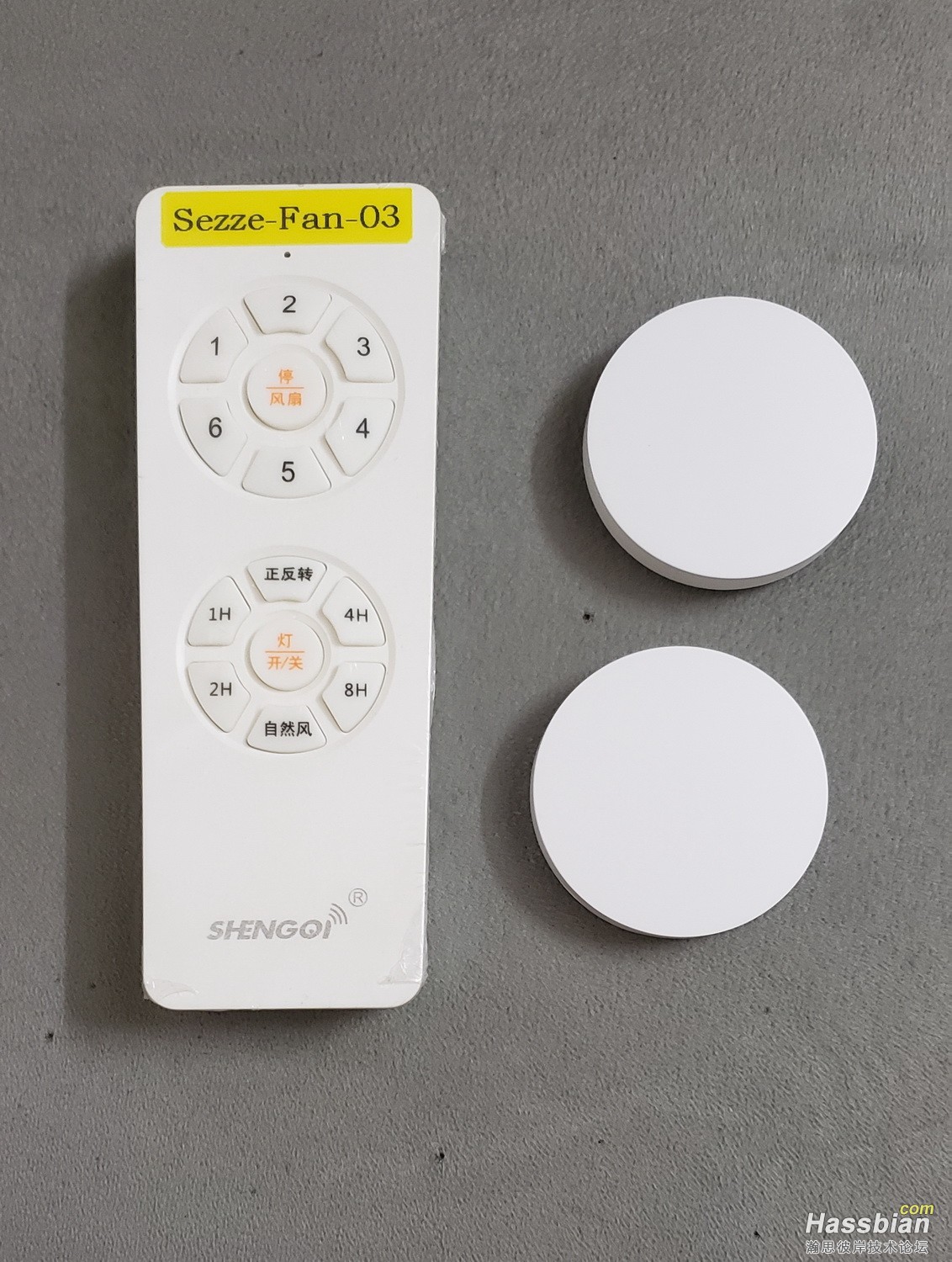

目前为这主板配了下图这2款遥控器，左边的是433M射频遥控，可以控制风扇开、关，直选风速、摇摆控制，多余的按键用来控制HA里其它设备。右边的是平头熊的蓝牙遥控，单击控制开和关，双击控制摇摆、三击循环调整风速，长按时最高速度

蓝牙遥控用的是ryanh7大佬的，直连通信，利用内部自动化直接执行动作，无需网络和HA:


xiaomi_remote:
  - mac_address: A4:C1:38:28:F2:65
    battery_level: # 电池电量
      name: "PTX05 电池电量"
      icon: mdi:battery-90-bluetooth #自定义图标
      web_server:
        sorting_group_id: sorting_group_sensor
#    press: # 二进制传感器
#    name: PTX05 button binary
#    action: # 0:无动作 1:单击 2：双击 3：三击 99：长按
#      name: ${name} PTX02 button action
#    action_text: # Idle:无动作 Click:单击 Double-click：双击 Triple-click：三击 Long press：长按
#      name: "K1.PTX05 蓝牙遥控"
#      icon: mdi:bluetooth-audio #自定义图标
    on_click: # 单击示例
      then:
        - logger.log: "单击"
        - fan.toggle: "Variable_speed_fan"
        - button.press: "frequency_button"
    on_double_click: # 双击示例
      then:
        - logger.log: "双击"
        - if:
            condition:
              - lambda: 'return id(Variable_speed_fan).state  ;'
            then:
              - if:
                  condition:
                    - lambda: 'return id(Variable_speed_fan).oscillating  ==0;'
                  then:
                    - lambda:
                        auto call = id(Variable_speed_fan).turn_on();
                        call.set_oscillating(true);
                        call.perform();
                  else:
                    - lambda:
                        auto call = id(Variable_speed_fan).turn_on();
                        call.set_oscillating(false);
                        call.perform();
        - button.press: "frequency_button"
    on_triple_click: # 三击示例
      then:
        - logger.log: "三击"
        - fan.cycle_speed:  #切换风扇速度
            id: Variable_speed_fan
            off_speed_cycle: false #确定风扇在循环达到最高速度后是否会循环关闭。可选true、false
        - button.press: "frequency_button"
    on_long_press: # 长按示例
      then:
        - logger.log: "长按"
        - fan.turn_on:
            id: "Variable_speed_fan"
            speed: 10
        - button.press: "frequency_button"

离线语音控制模块的指令通过uartex外部扩展组件提取并执行

external_components: - source: components components: [ xiaomi_remote ] - source: components components: [ uartex ] uartex: rx_footer: "\r" # Termination character uart_id: "asrpro_uart" text_sensor: - platform: uartex id: "uart_readline" lambda: |- return std::string(reinterpret_cast<const char*>(data), len); name: "语音控制ASRPRO"

离线语音控制除了能直控风扇所有动作，还能通过一条自动化来控制HA里的任意设备，下面是自动化的参考配置：

alias: 语音控制（fan01）
description: ""
triggers:
  - entity_id:
      - sensor.sezze_fan_01_asrpro
    trigger: state
conditions: []
actions:
  - parallel:
      - alias: 开灯
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: light:on
          - condition: device
            type: is_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
        then:
          - type: turn_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
      - alias: 关灯
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: light:off
          - condition: device
            type: is_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
        then:
          - type: turn_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
      - alias: 播放音乐
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: music:play
        then:
          - target:
              entity_id: media_player.wo_shi
            data: {}
            action: media_player.media_play
      - alias: 暂停音乐
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: music:pause
        then:
          - target:
              entity_id:
                - media_player.wo_shi
            data: {}
            action: media_player.media_pause
      - alias: 换一首歌
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: music:next
        then:
          - target:
              entity_id:
                - media_player.wo_shi
            data: {}
            action: media_player.media_next_track
      - alias: 离家模式
        if:
          - condition: state
            entity_id: sensor.esp32_ks6b3r_15_asrpro
            state: Home:off
        then:
          - type: turn_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
          - type: turn_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 123634fd7966670ce9b997e535726123
            domain: switch
          - type: turn_off
            device_id: 4dc2635ad882c3c9055dad2ee9779558
            entity_id: c05b17c90bc19f4a9381a21e1a9fa6e5
            domain: switch
      - alias: 在家模式
        if:
          - condition: state
            entity_id: sensor.esp32_ks6b3r_15_asrpro
            state: Home:on
        then:
          - type: turn_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 4805ecd56837e467a393f623df30ee8c
            domain: switch
          - type: turn_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 123634fd7966670ce9b997e535726123
            domain: switch
          - type: turn_on
            device_id: 4dc2635ad882c3c9055dad2ee9779558
            entity_id: c05b17c90bc19f4a9381a21e1a9fa6e5
            domain: switch
      - alias: 打开服务器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: server:on
          - condition: device
            type: is_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 743dd069fedf6e11a6c66266236f3586
            domain: switch
        then:
          - type: turn_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 743dd069fedf6e11a6c66266236f3586
            domain: switch
      - alias: 关闭服务器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: server:off
          - condition: device
            type: is_on
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 743dd069fedf6e11a6c66266236f3586
            domain: switch
        then:
          - type: turn_off
            device_id: 3df6590ce2eecef03929ce4e1ef75046
            entity_id: 743dd069fedf6e11a6c66266236f3586
            domain: switch
      - alias: 打开电脑
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: computer:on
        then:
          - metadata: {}
            data: {}
            target:
              entity_id: switch.hpbook
            action: switch.turn_on
      - alias: 关闭电脑
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: computer:off
        then:
          - metadata: {}
            data: {}
            target:
              entity_id: switch.hpbook
            action: switch.turn_off
      - alias: 打开热水器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: heater:on
          - condition: time
            after: "08:00:00"
            before: "22:00:00"
        then:
          - metadata: {}
            data: {}
            target:
              entity_id: switch.re_shui_qi
            action: switch.turn_on
      - alias: 关闭热水器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: heater:off
        then:
          - target:
              entity_id:
                - switch.re_shui_qi
            data: {}
            action: switch.turn_off
      - alias: 打开充电器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: charger:on
        then:
          - metadata: {}
            data: {}
            action: switch.turn_on
            target:
              entity_id: switch.sonoff_dualr3_03_a1_1
      - alias: 关闭充电器
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: charger:off
        then:
          - data: {}
            action: switch.turn_off
            target:
              entity_id: switch.sonoff_dualr3_03_a1_1
      - alias: 离家模式
        if:
          - condition: state
            entity_id: sensor.sezze_fan_01_asrpro
            state: home:off
        then:
          - parallel:
              - data: {}
                action: switch.turn_off
                target:
                  entity_id: switch.huntkey_ch416a_02_a1_kai_guan_1
              - action: media_player.media_pause
                metadata: {}
                data: {}
                target:
                  entity_id: media_player.wo_shi
              - if:
                  - condition: state
                    entity_id: fan.sezze_fan_01_a1_bian_pin_feng_shan
                    state: "on"
                then:
                  - action: fan.turn_off
                    metadata: {}
                    data: {}
                    target:
                      entity_id: fan.sezze_fan_01_a1_bian_pin_feng_shan
mode: single

风扇的自动调速功能本来想集成的风扇固件里，但测试时不太方便，为了方便调整，就暂时使用HA的自动化来根据室温来自动控制风扇速度，这样一年四季都不用理会风扇的档位。
下面是HA的自动化的执行部分，触发和条件可以用下面3种：
1、风扇每次启动时触发，条件是温度大于26°
2、室内温度变化时触发，条件是风扇是打开状态并且温度大于26°
3、检测到有人时触发，条件是室内温度大于26°

actions:
  - data: {}
    action: fan.turn_on
    target:
      entity_id: fan.sezze_fan_01_a1
  - data:
      percentage: >
        {% if states("sensor.daikin_air_01_temperature")|float >= 26 and
        states("sensor.daikin_air_01_temperature")|float < 27 %} 10 {% elif
        states("sensor.daikin_air_01_temperature")|float >= 27 and
        states("sensor.daikin_air_01_temperature")|float < 28 %} 20 {% elif
        states("sensor.daikin_air_01_temperature")|float >= 28 and
        states("sensor.daikin_air_01_temperature")|float < 29 %} 40 {% elif
        states("sensor.daikin_air_01_temperature")|float >= 29 and
        states("sensor.daikin_air_01_temperature")|float < 30 %} 60 {% elif
        states("sensor.daikin_air_01_temperature")|float >= 30 and
        states("sensor.daikin_air_01_temperature")|float < 31 %} 80 {% else %}
        100 {% endif %}
    target:
      entity_id: fan.sezze_fan_01_a1
    action: fan.set_percentage

风扇语音控制模块源码，下载天问Block并安装，打开此源码，根据自己的需求更改里面的唤醒词和命令词，生成模型并编译成固件刷入ASRPRO就OK！

sezze-fan-01 语音控制模块源码.hd (153.95 KB, 下载次数: 0, 售价: 10 金钱)

中国移动这破网络！又无法正常编辑了......

刷入固件、通电后，风扇的wifi状态指示灯会快闪并发射一个“sezze-fan-xx”的配网AP，手机连接此AP并用手机浏览器打开192.168.4.1，在配网界面里会显示出扫描到的所有WiFi，选中要连接的WiFi输入密码，保存后风扇的wifi状态指示灯变为呼吸慢闪，代表已经连接网络，HA会自动发现设备，点添加设备就可以使用了。

游客，如果您要查看本帖隐藏内容请回复
