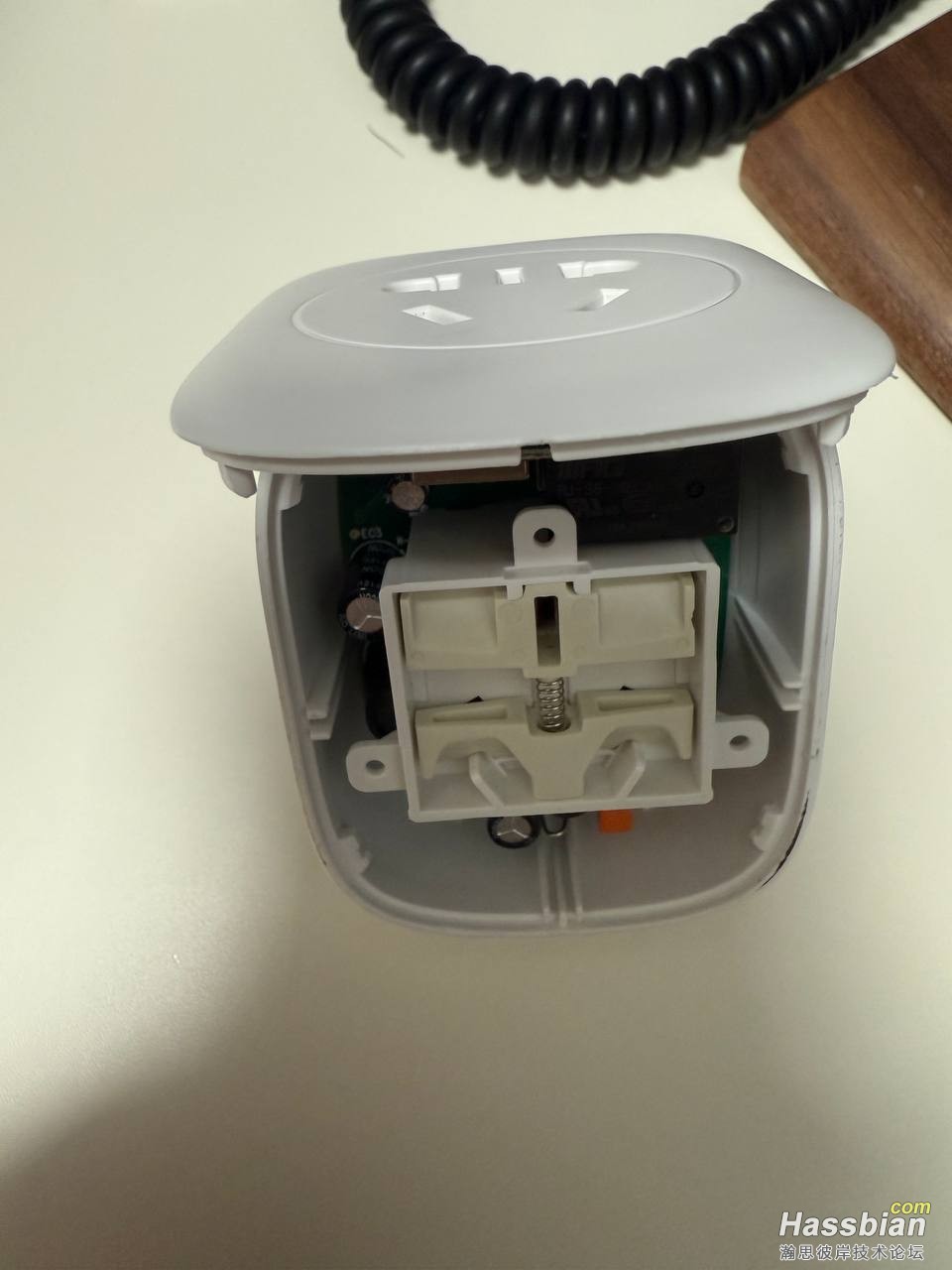

本帖最后由 qingyu2077 于 2025-5-24 03:29 编辑 参考来源： 1.先找个合适的工具从面板底部慢慢撬开，结构还是比较简单，外壳没有螺丝，四个角 四个卡扣

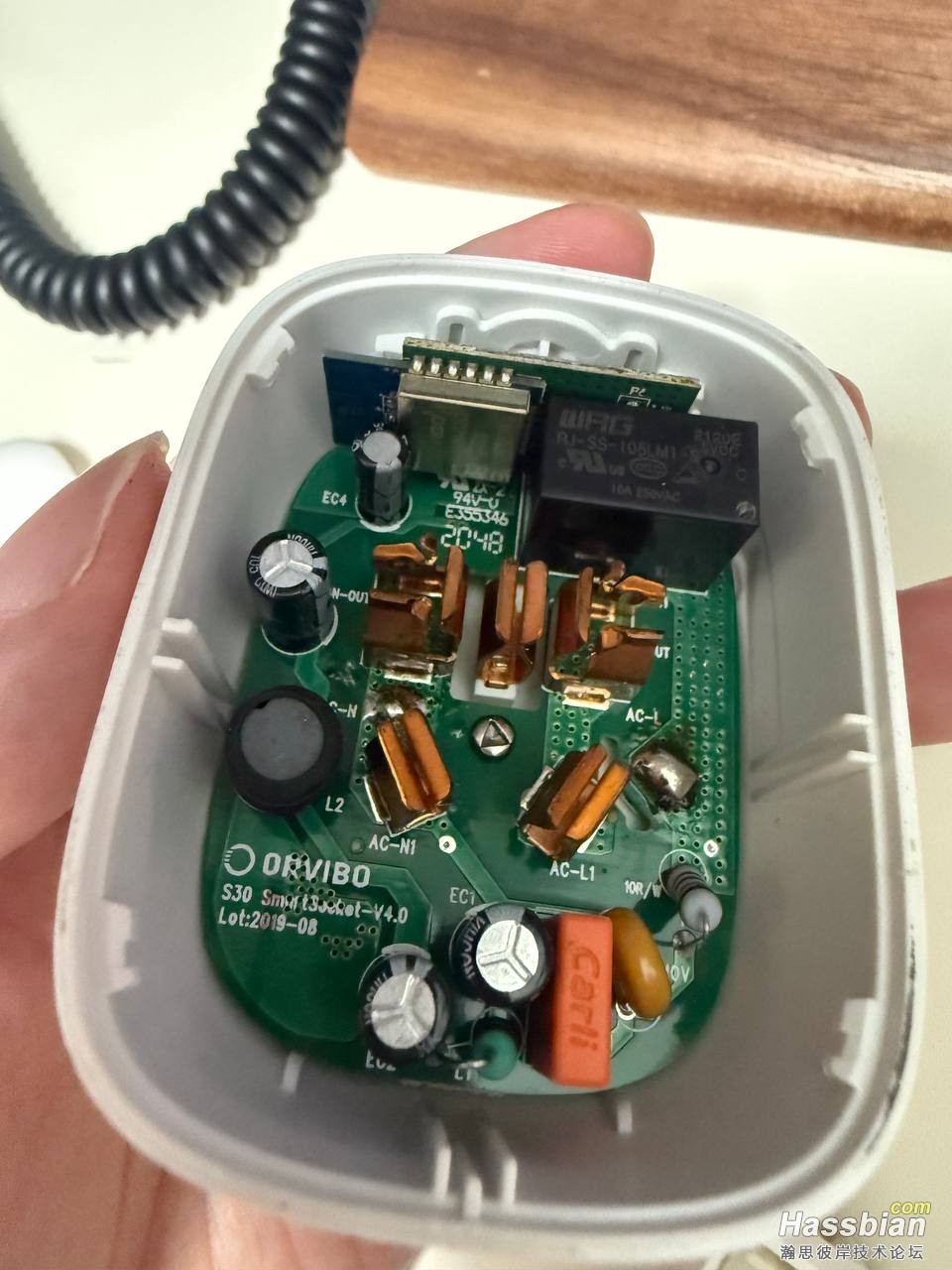

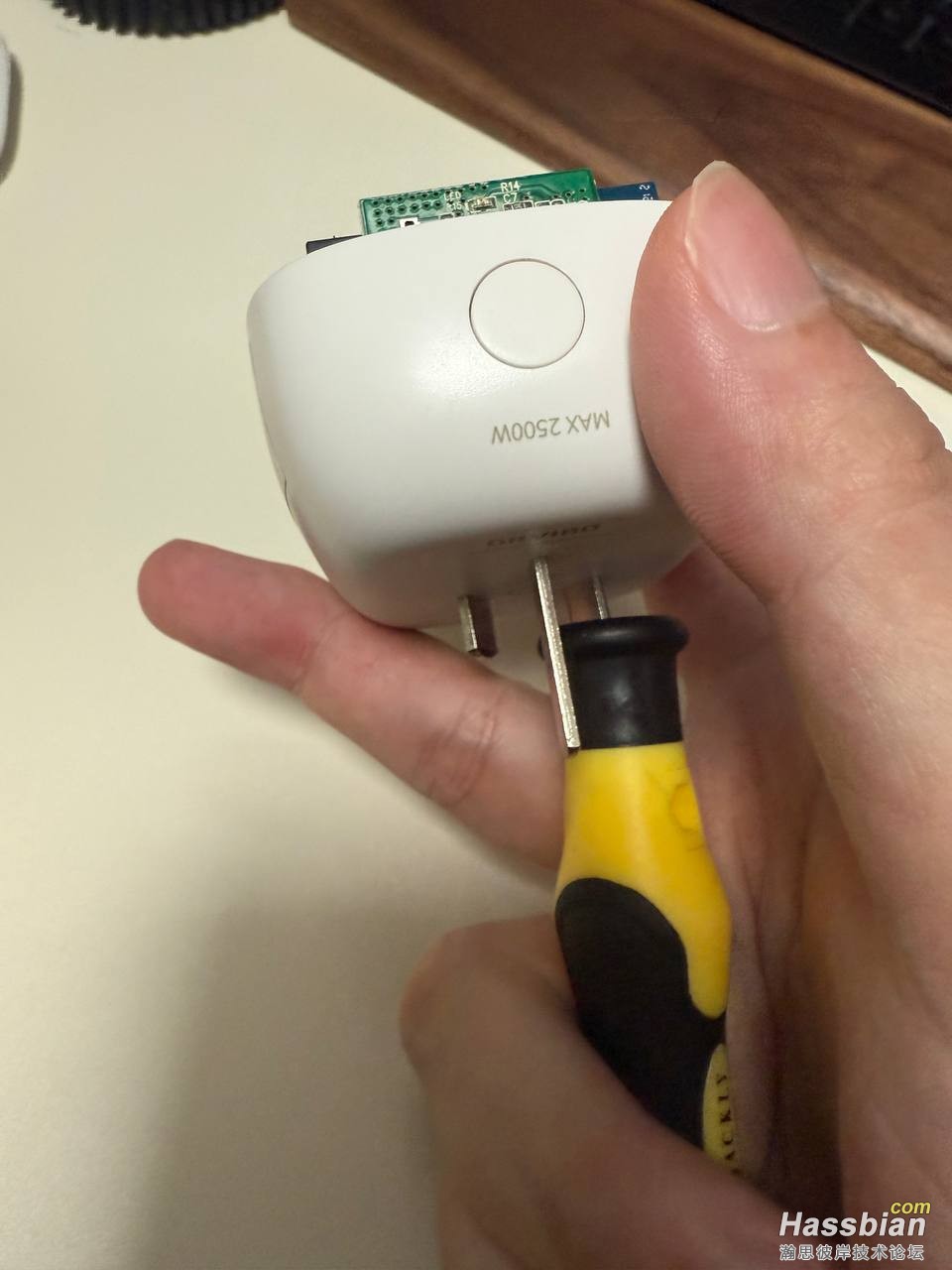

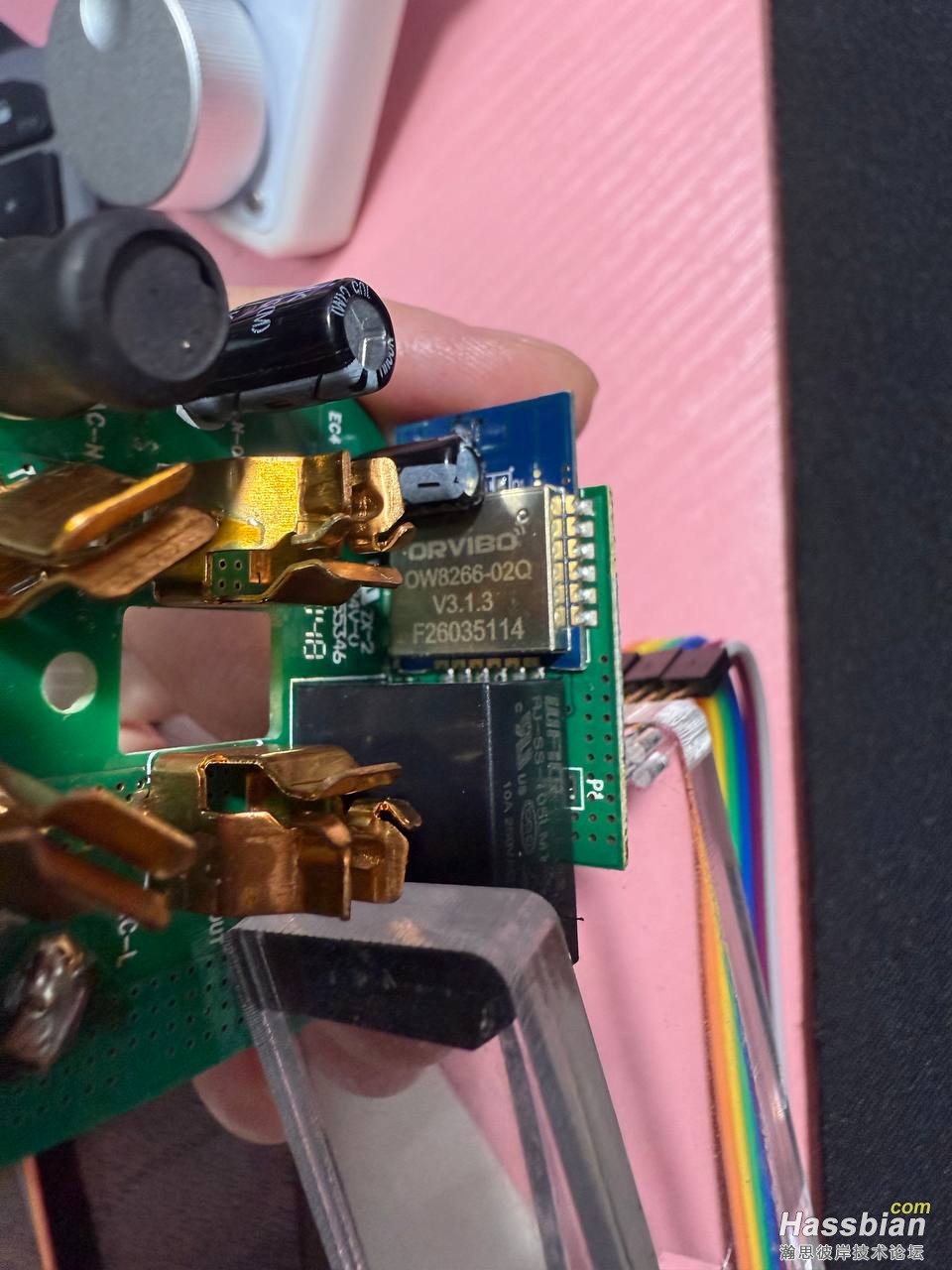

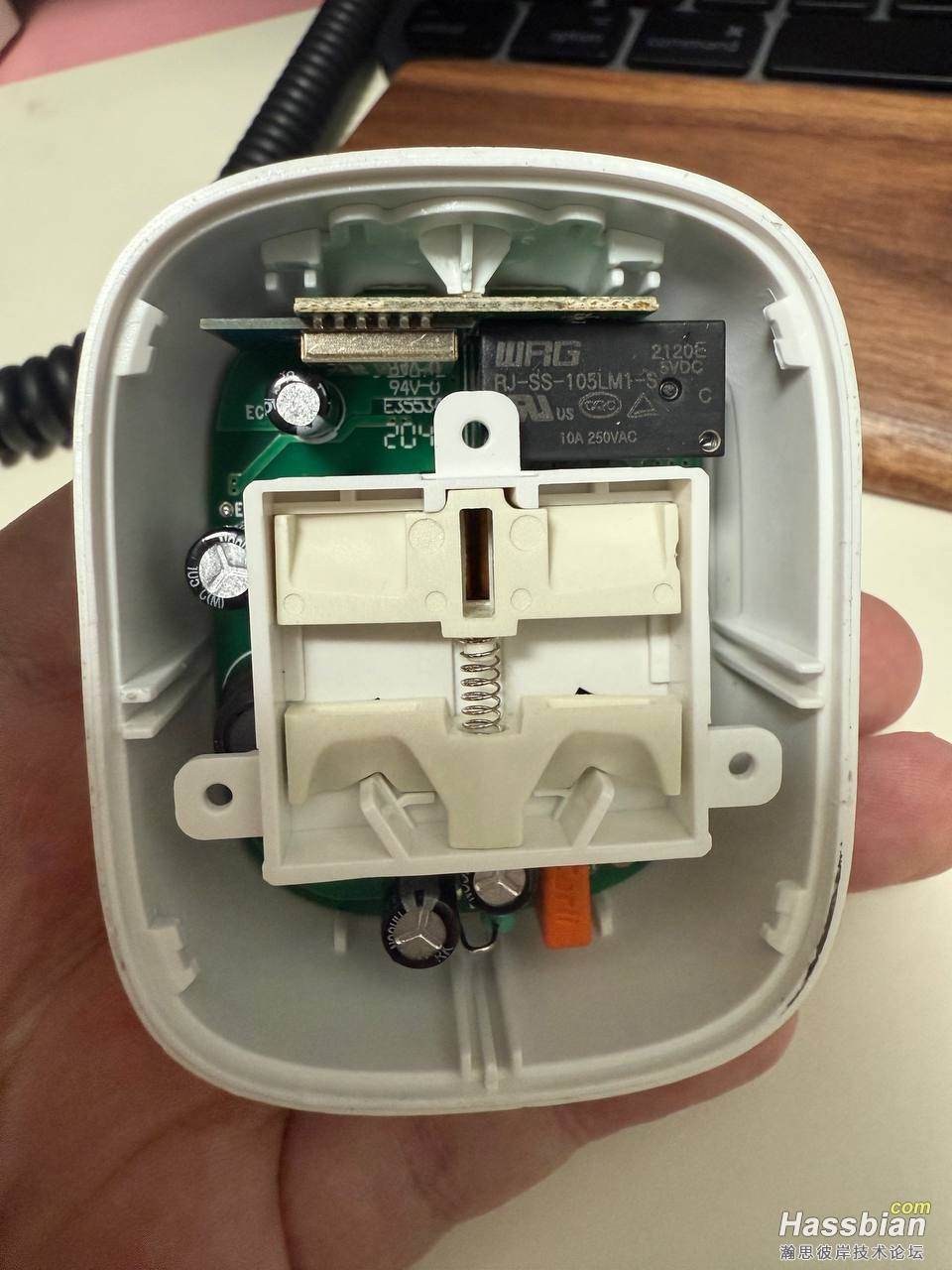

2.塑料件拿掉，中间有有个三角螺丝固定，找个合适的螺丝刀拧下来，然后找螺丝刀底部 慢慢把零火两个脚顶出来，然后就能取出里面的部分了， 感觉还是有点紧，不要太大力把东西顶坏了，取出来 就能看到8266芯片本体了

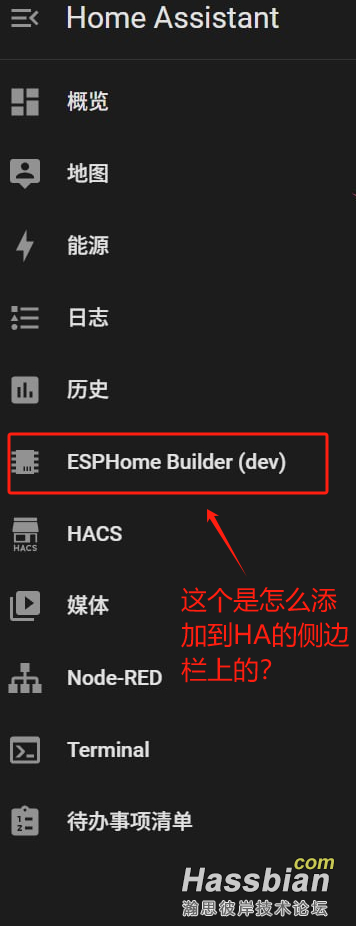

3.看参考帖，刷机方式有分电脑安装ESPhome环境安装，也可以用HA supervisor的插件来安装，我就选择了后者，感觉更简单

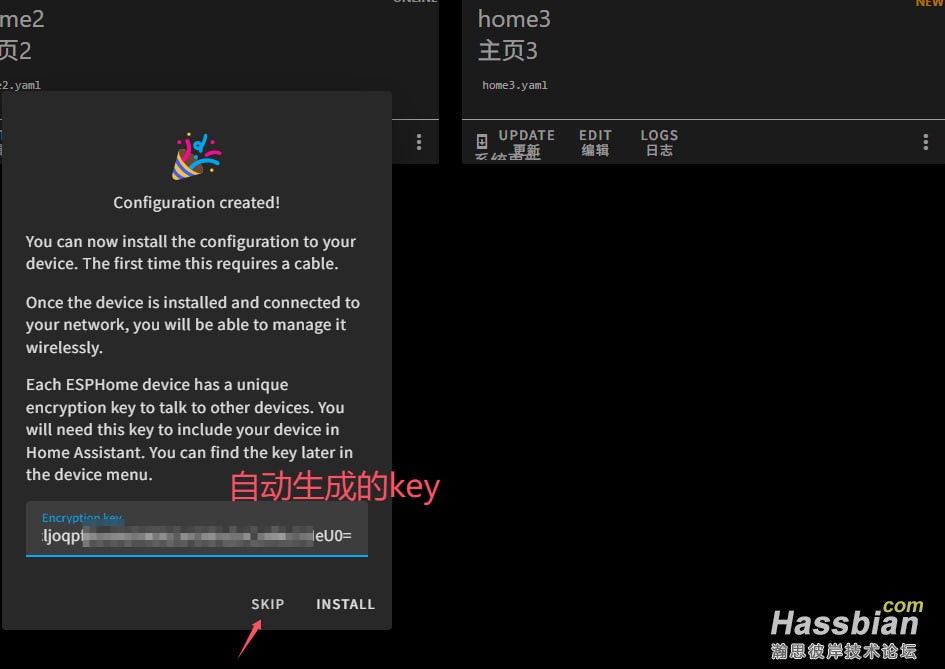

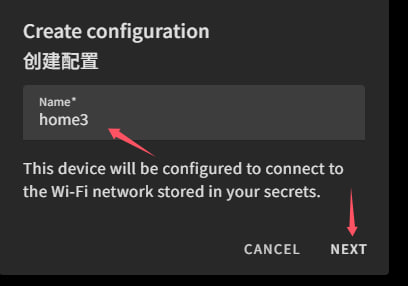

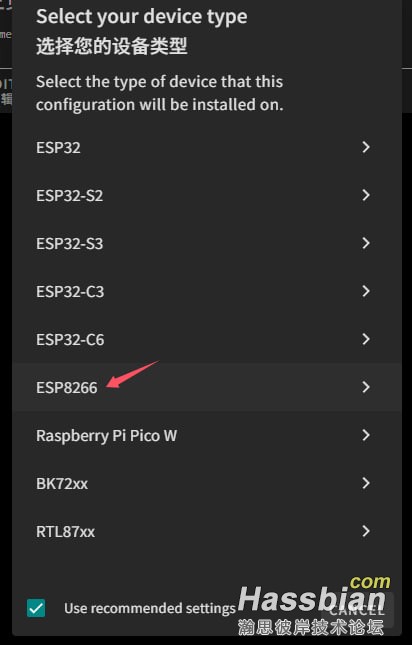

我们打开ESP，先创建设备文件，名字按自己喜好建立，类型选8266 然后就会自动生成带API KEY信息的配置文件了,但是不要点击install 然后点击EDIT编辑 改wifi部分的代码，还有后面功能实现的代码复制粘贴进自己的配置里面，搞定就点击右上的save保存
esphome:
name: home3
friendly_name: home3
esp8266:
board: esp01_1m
# Enable logging
logger:
# Enable Home Assistant API
api:
encryption:
key: "秘钥"
ota:
- platform: esphome
password: "秘钥"
#上面的部分什么都不用动，自己生成的直接用就行了，下面加入自己的wifi名称和密码，
wifi:
ssid: "wifi名称"
password: "wifi密码"
# 网络状态监控（用于控制 GPIO12）
on_disconnect: # 当 WiFi 断开时触发动作
then:
- switch.turn_on: gpio12_switch # 亮起 GPIO12
on_connect: # 当 WiFi 重新连接时
then:
- switch.turn_off: gpio12_switch # 关闭 GPIO12
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Home3 Fallback Hotspot"
password: "FTify3381lPu"
captive_portal:
#重点是下面的代码，一定要复制粘贴进自己的配置，设备名称name之类的可以按自己需要改，好像代码太长了只能分段粘贴复制代码
# 监控 GPIO14 的按键输入（直接控制 GPIO5）
binary_sensor:
- platform: gpio
pin: GPIO14
name: "Physical Button (GPIO14)"
id: gpio14_button
filters:
- delayed_on: 50ms # 消抖滤波
- delayed_off: 50ms
on_press: # 按下按键时切换 GPIO5
then:
- switch.toggle: gpio5_switch
# 控制 GPIO5、GPIO4、GPIO12
switch:
# 主控开关（GPIO5）
- platform: gpio
name: "ming Room switch3"
pin: GPIO5
id: gpio5_switch
restore_mode: ALWAYS_OFF
# 当 GPIO5 状态变化时，同步控制 GPIO4
on_turn_on: # 开启 GPIO5 时
then:
- switch.turn_on: gpio4_switch
on_turn_off: # 关闭 GPIO5 时
then:
- switch.turn_off: gpio4_switch
# GPIO4 输出（仅当 GPIO5 开启时亮灯）
- platform: gpio
name: "GPIO4 Output"
pin: GPIO4
id: gpio4_switch
restore_mode: ALWAYS_OFF
# GPIO12 输出（仅断网时亮起）
- platform: gpio
name: "Network Status LED (GPIO12)"
pin: GPIO12
id: gpio12_switch
restore_mode: ALWAYS_OFF复制代码

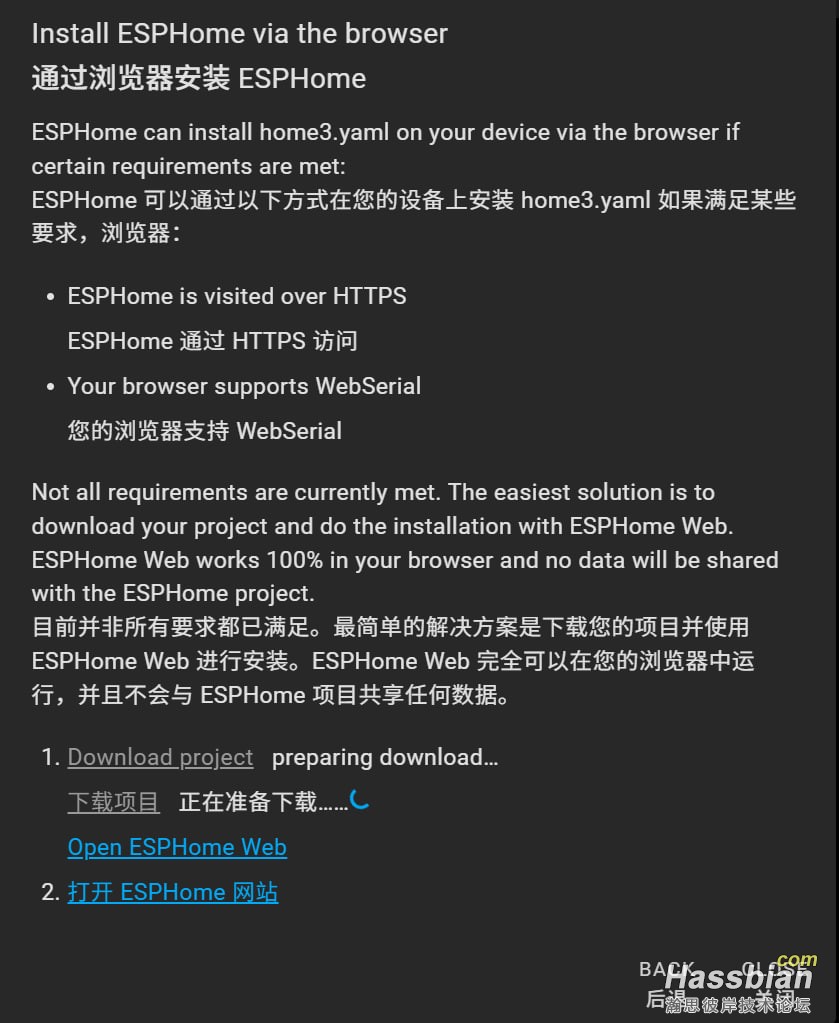

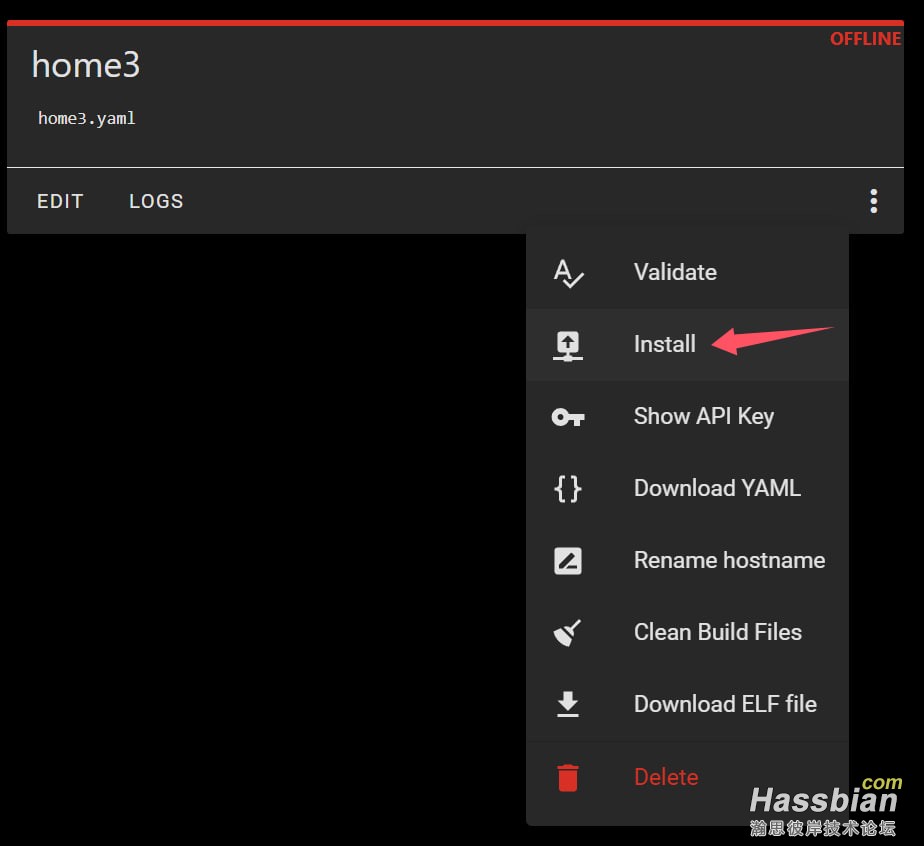

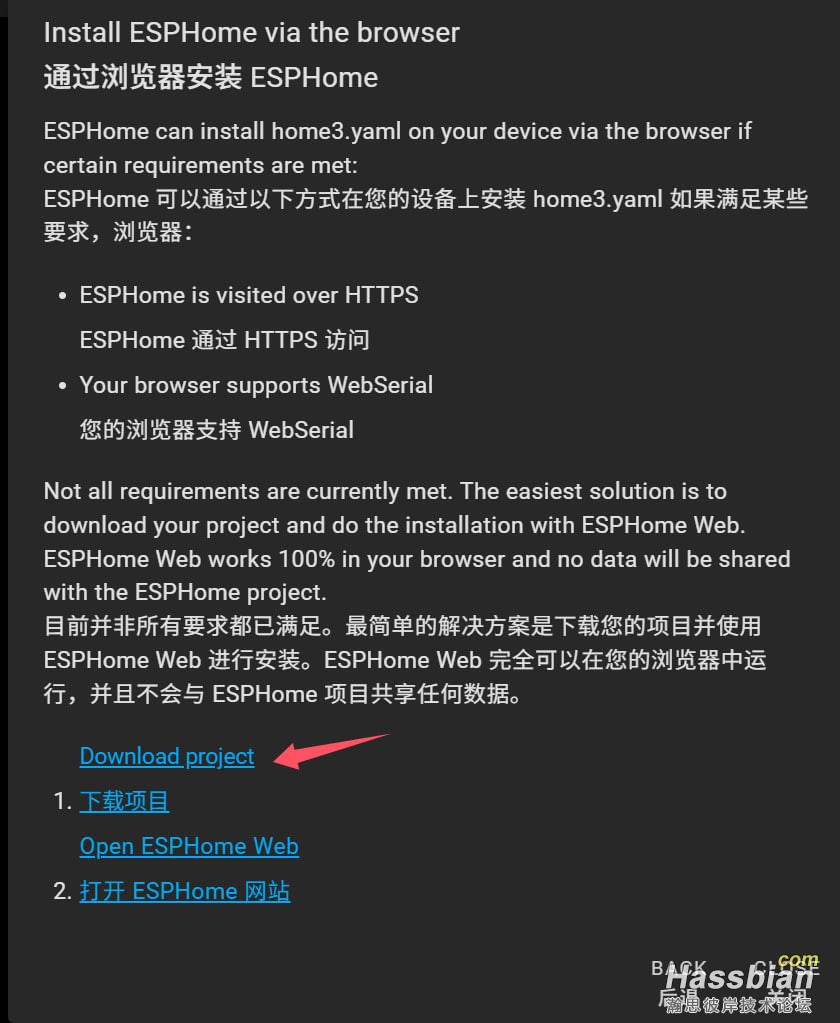

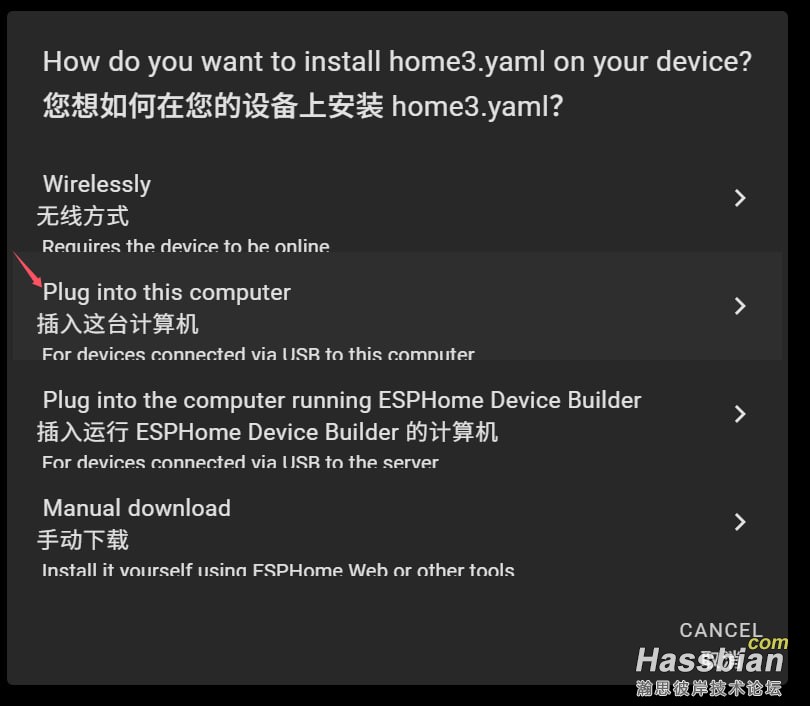

4.生成配置文件安装之前，提醒下，一切操作都要保持homeassistant客户端 给足特殊网络，确保网络不出问题 点击配置文件的三点，install安装，plug into this computer插入这台计算机，然后就会开始自动生成安装文件，看网络情况，需要几分钟， 完成以后，出现下载项目，下载得到刷机bin文件

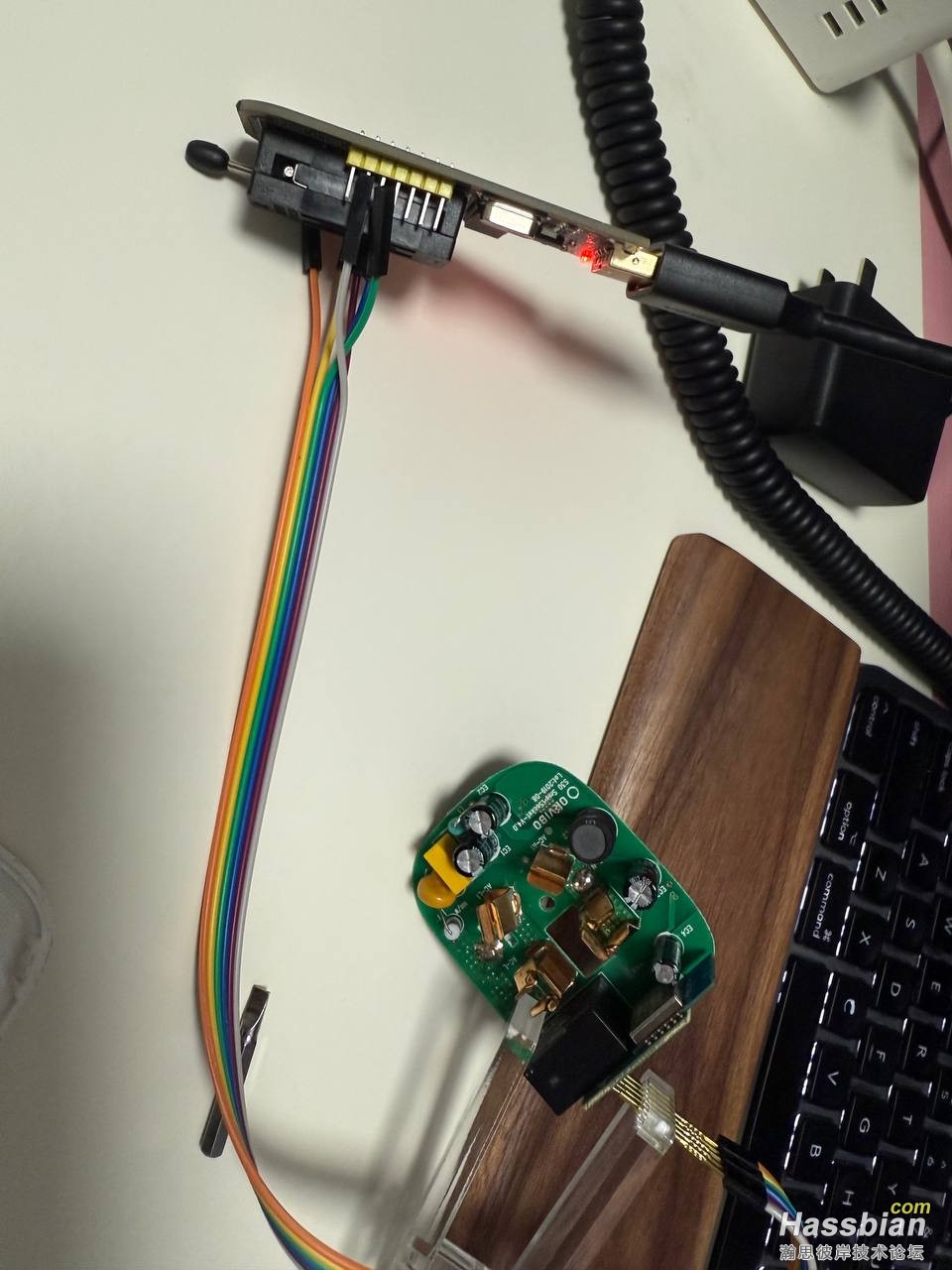

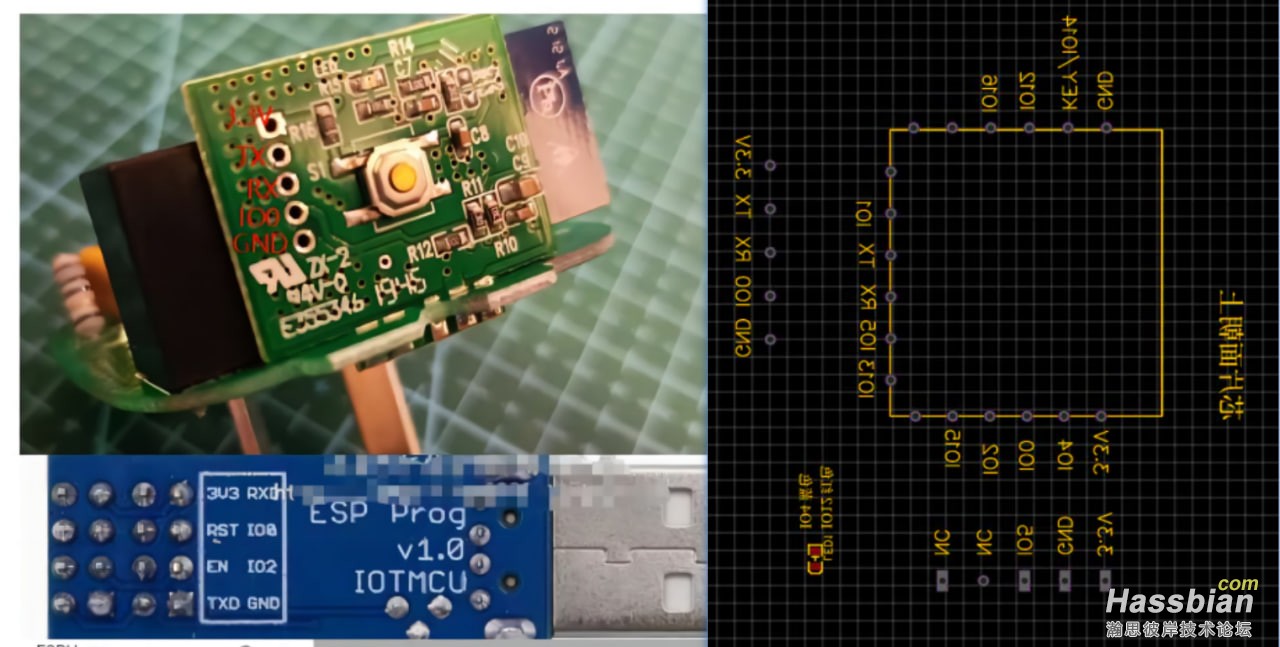

5.然后就可以备好刷机工具了，因为我完全不会电烙铁，手里刚好有闲置的CH341编程器和刷机夹子 直接按照电路图夹好接线就行了，我把电路图镜像翻转以后，就是我们正常按钮面 看到的样子了 GND => GND，IO0也需要接到GND，RX=>TX，TX => RX，3.3V =>3.3V

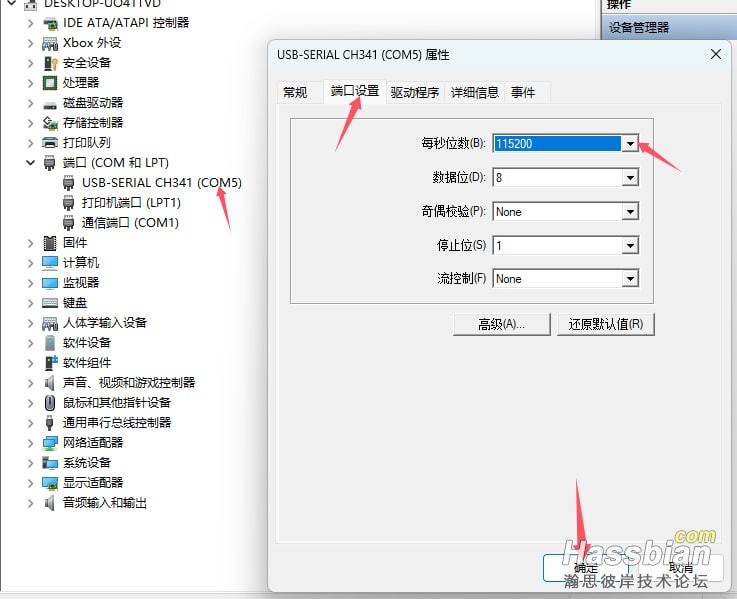

夹好夹子，或者电烙铁 把线接好，连接电脑，串口工具打好驱动，进设备管理器把串口工具端口设置改成115200

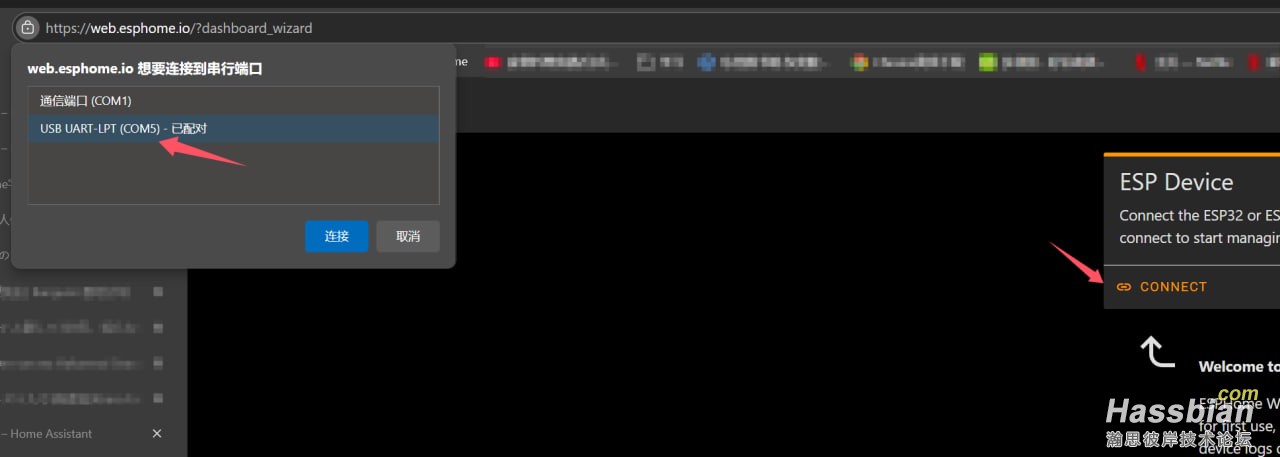

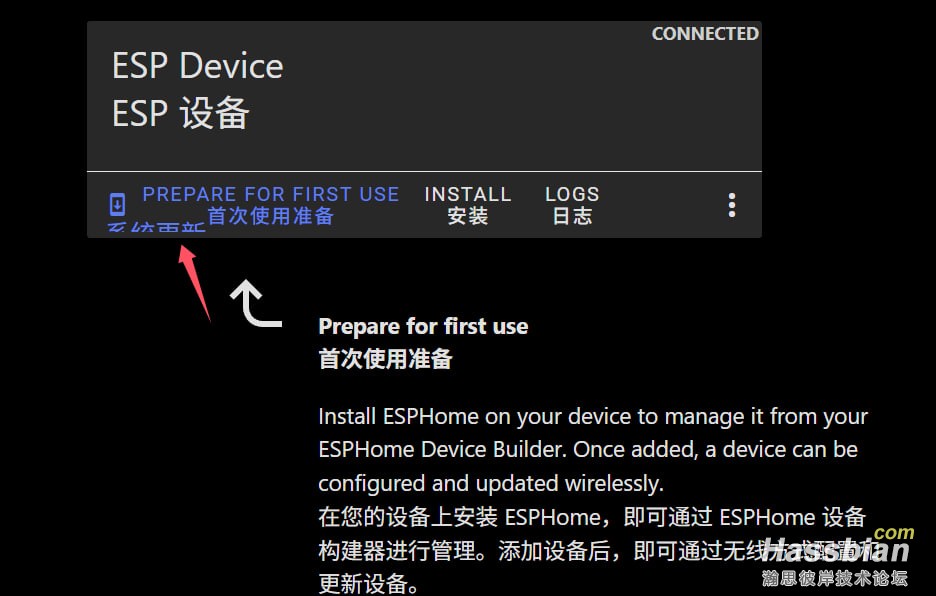

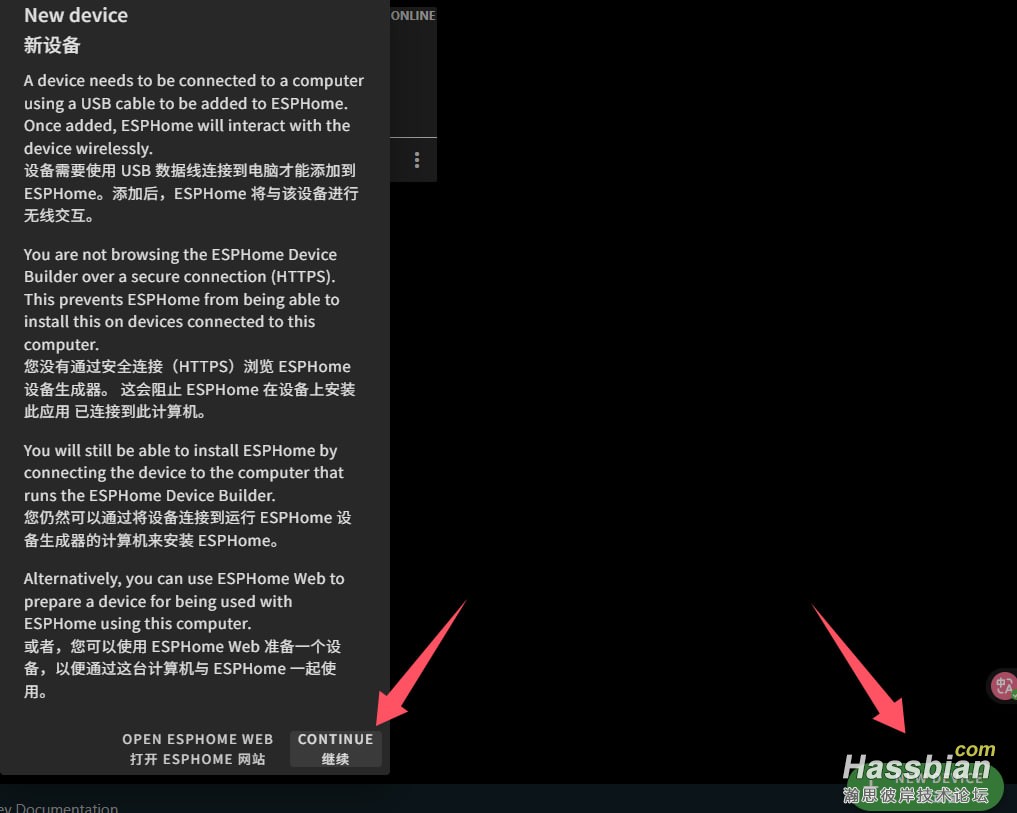

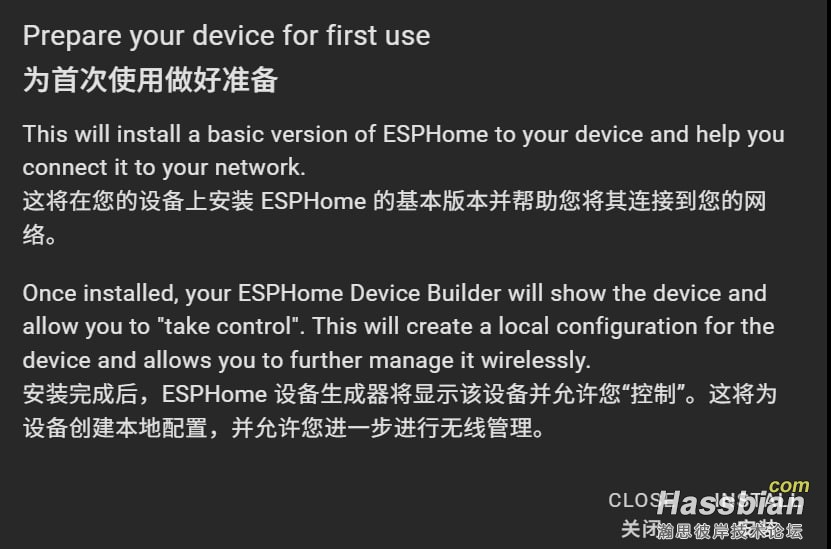

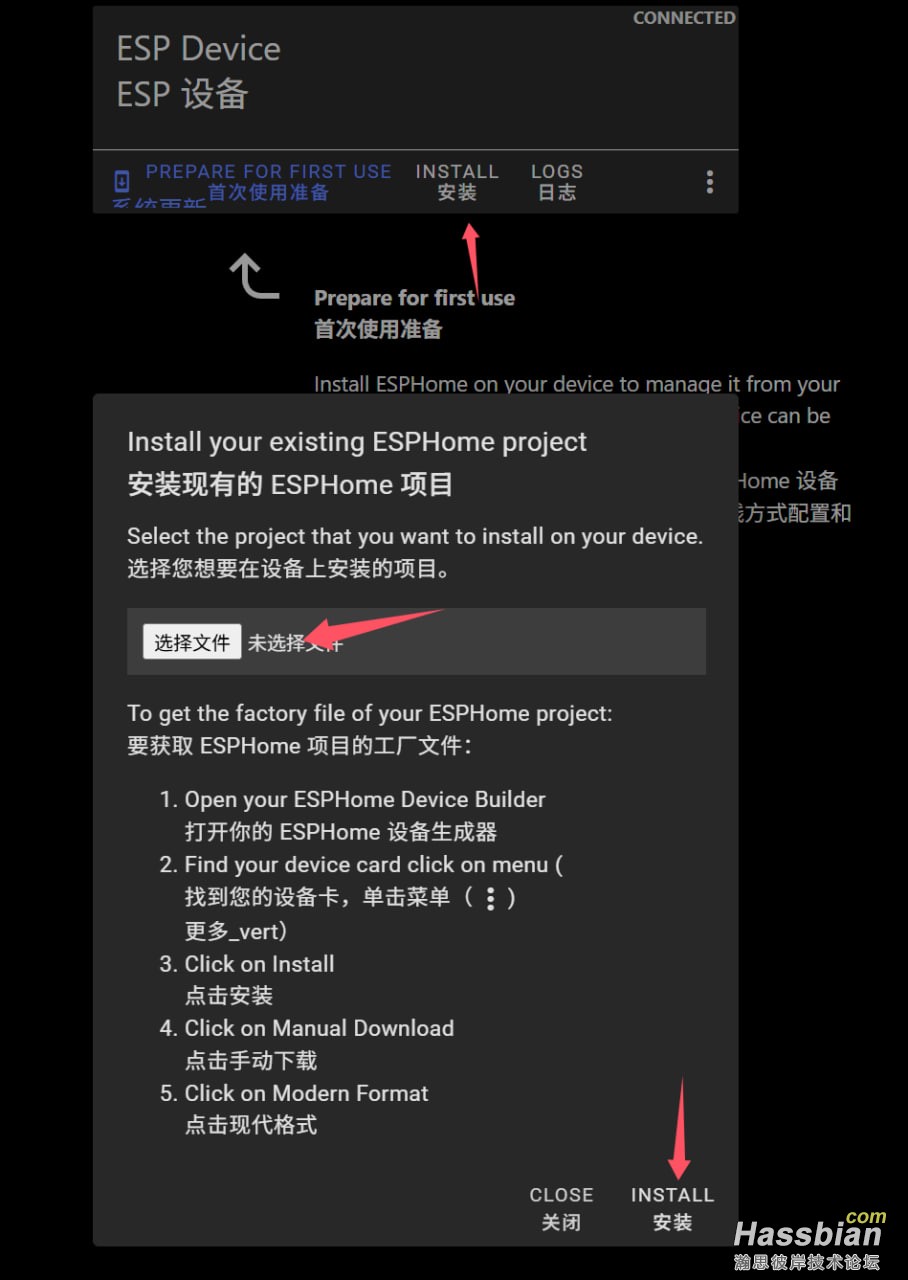

6.然后回到Homeassistant，ESPHome的插件，点击右下角的NEW DEVICE，打开ESPhome WEB，连接串口工具，按照图片先刷一次

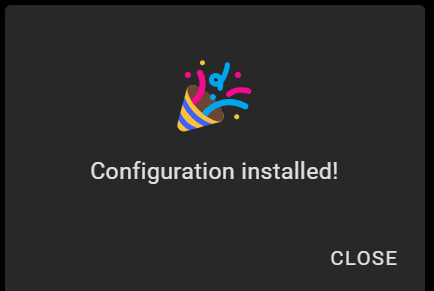

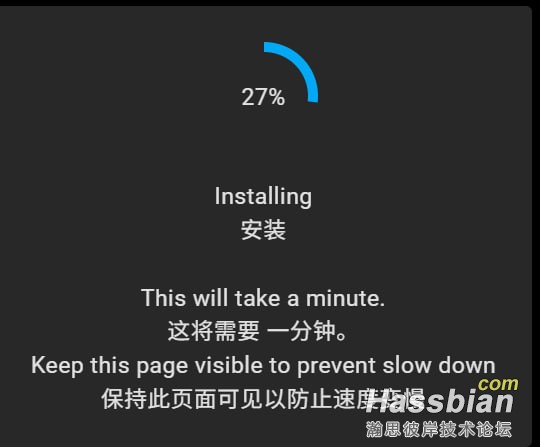

7.成功以后拔插一下串口工具，刷新ESPhome web这个网页重新连接一次 工具 这次点击install，选择前面自己改好 生成的bin文件，等待刷机完成

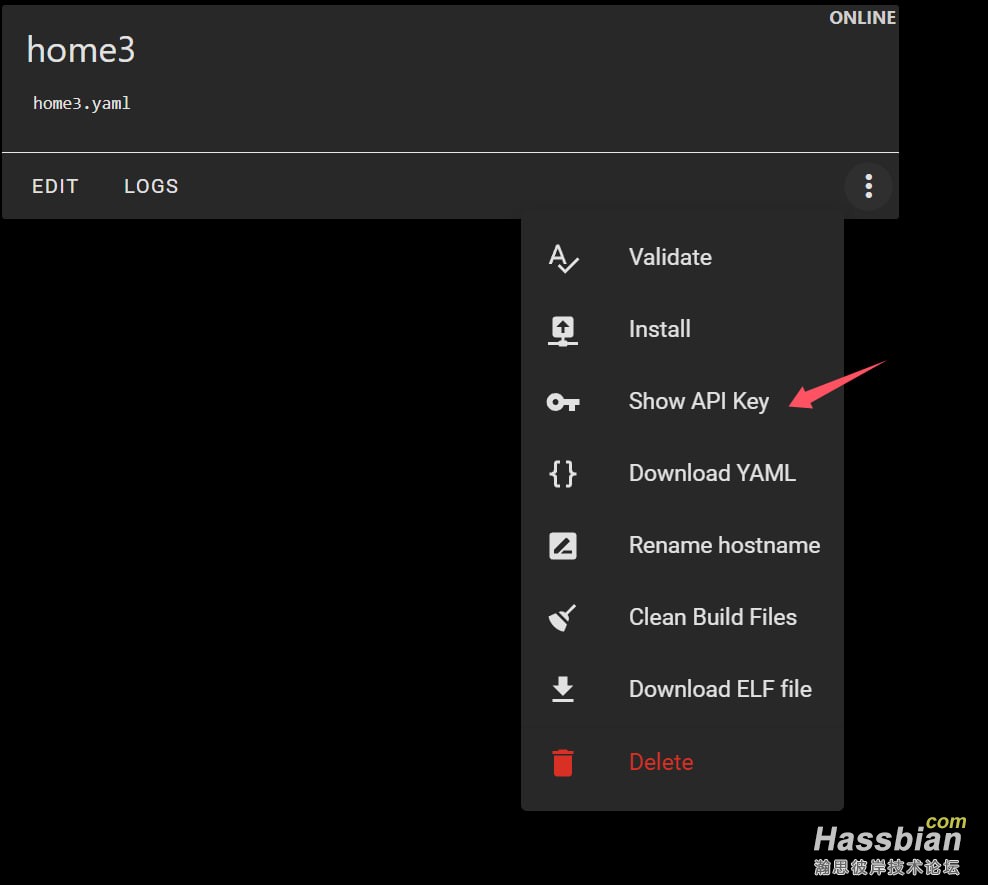

8.刷完不出意外，断开重连电脑，就能试试添加进HA了，先回到HA ESPHome插件里，把配置文件的APIkey复制出来，加入HA需要用上

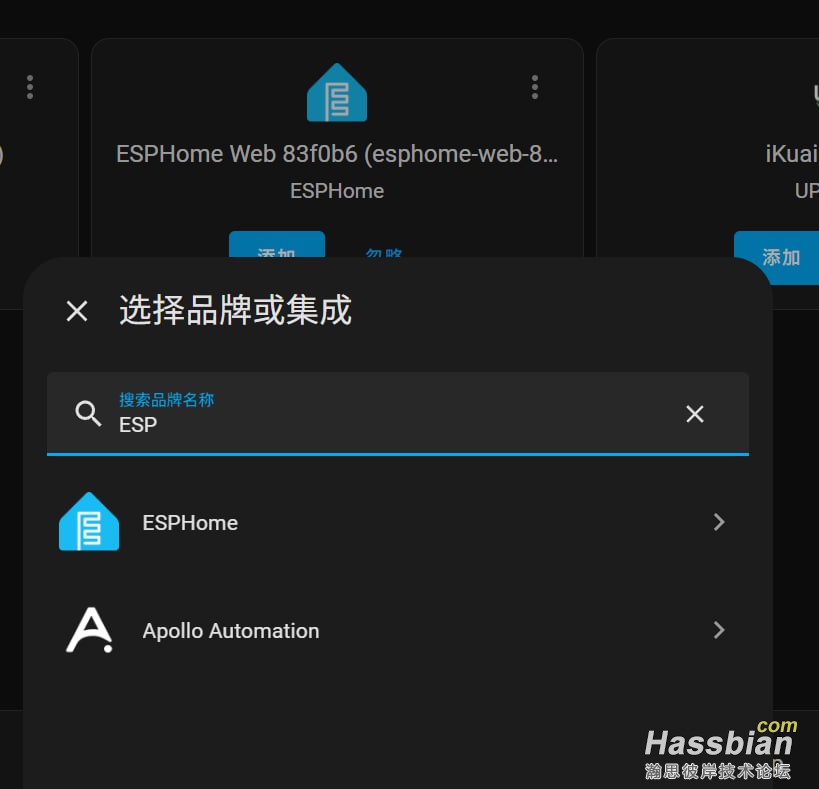

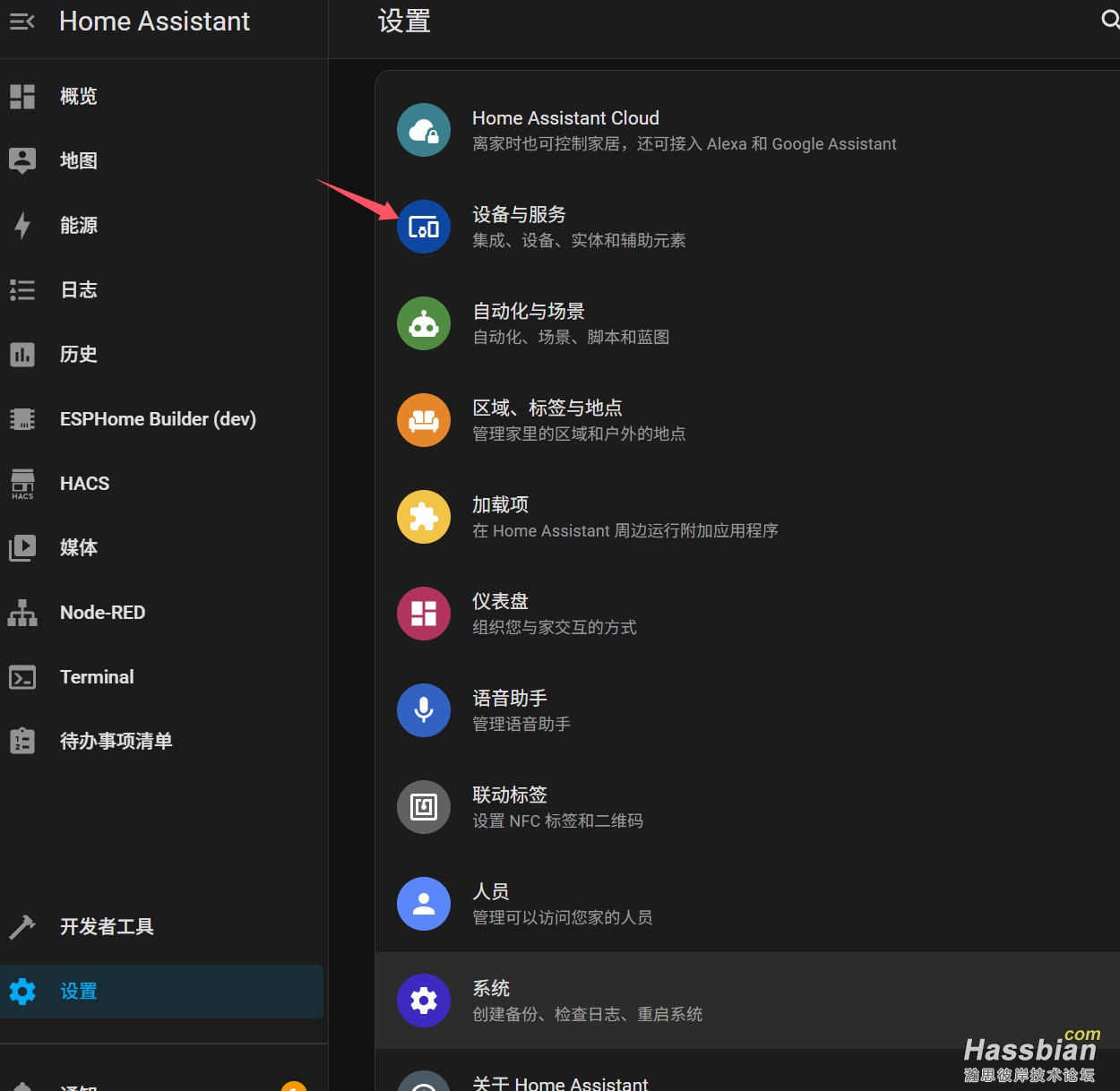

进设备管理应该就能开电脑已发现回多出一个ESPHome设备，如果没有就右下角添加 输入ESPhome，来加入设备

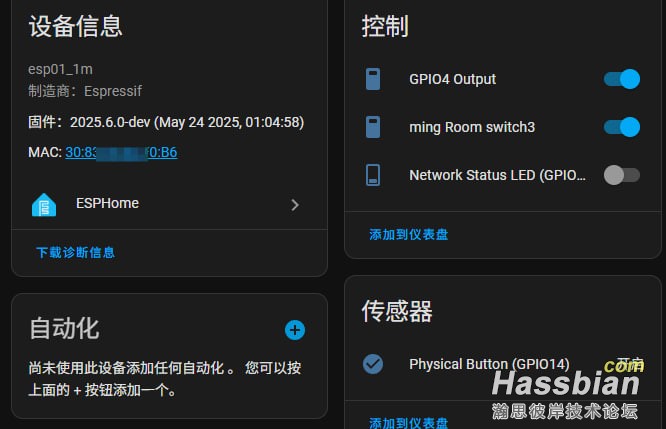

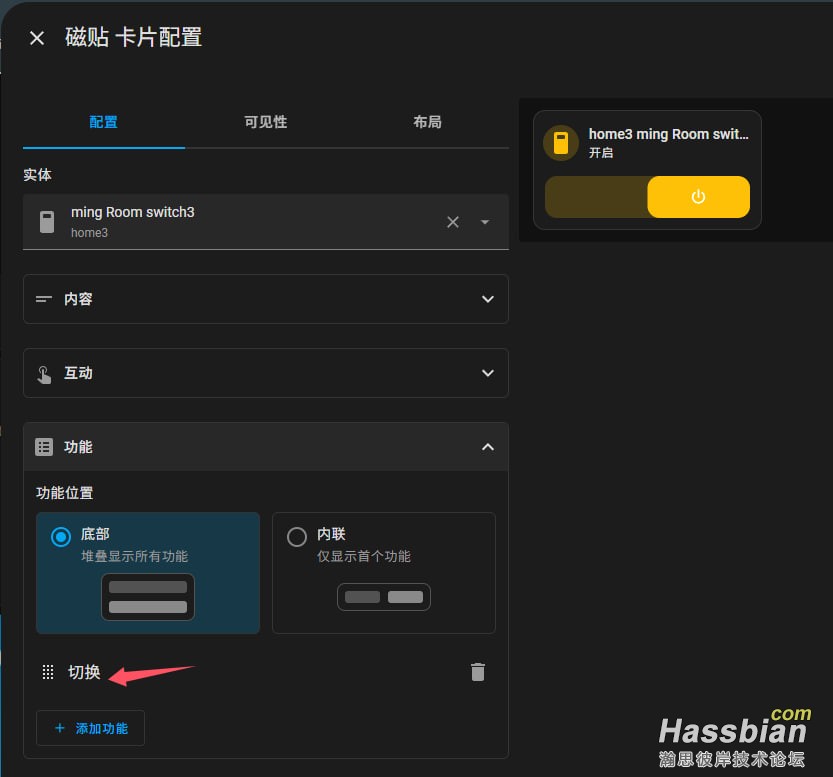

总结:按照这个配置，添加进去会得到三个控制，两个是LED灯光，一个红灯一个蓝灯，我们主要用Switch开关就够了，GPIO4蓝光会根据开关状态自动亮起或者关闭, 虽然这个插座闲鱼很便宜，，但是功能比较有限只能 自定义场景控制 通电和断电，不带电量统计 但是好处是，这个插座自己改造刷机真的很简单，刷机孔刚好一排，有刷机夹的情况下 不用电烙铁也能轻松完成刷机，有兴趣可以参考刷机玩下
