请教esp8266继电器跟机械开关接线问题

bugensui

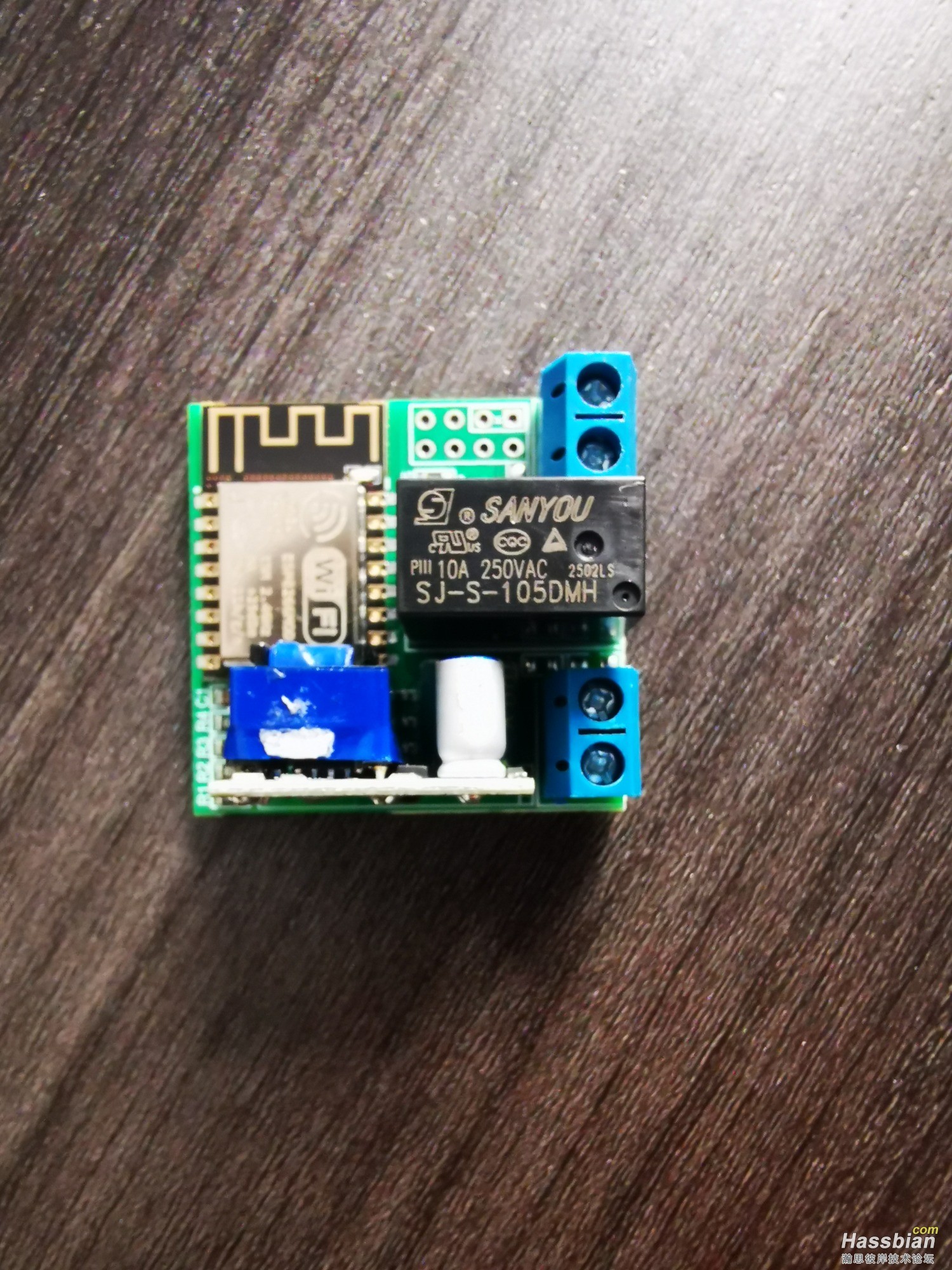

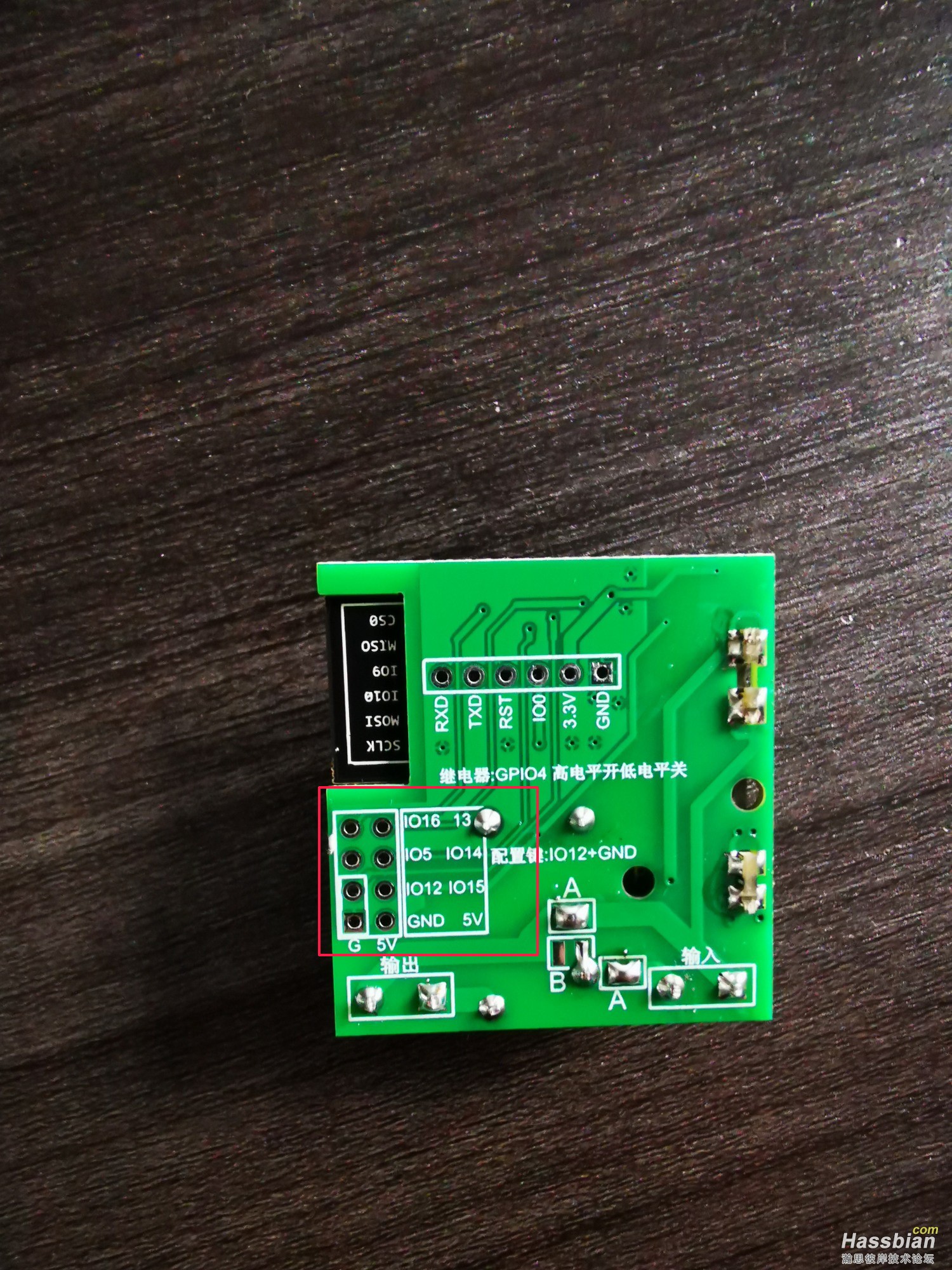

在淘宝上买了个diy的esp8266开关，默认是没有机械开关接线的，引脚如下图。
1、是不是机械开关接任一gpio口+gnd就可以了（红框处）。这样接，是不是接线开关的2根线是不带电的，我用杜邦线接下就行了。
2、板子上写了。继电器是gpio4，高电平开低电平关，这句话怎么理解。我想在esphome里直接显示灯，不显示开关，并且接入机械开关，。那这段的代码怎么写，有没有大佬指导下。
3、这种继电器质量怎么样，是普通还是固态的，如果是5v继电器，是不是烧录的时候，一定要给板子上5v的电，才能测试继电器的开合吧，3.3v能测试不？

kjjuhfv

1   15  16 不能
2

output:
  - platform: gpio
    id: basic_green_led
    pin:
      number: GPIO4

light:
  - platform: out
    name: "Sonoff Basic Green LED"
    output: basic_green_led
    id: led

复制代码

3  烧录只需要3.3v

bugensui

kjjuhfv 发表于 2025-3-6 18:43
1   15  16 不能
2
3  烧录只需要3.3v

platform: out代码不对。为什么1   15  16 不能

kjjuhfv

bugensui 发表于 2025-3-6 19:15
platform: out代码不对。为什么1   15  16 不能

靠记忆写的 记错了
大概这么写的吧

output:
  - platform: gpio
    id: basic_green_led
    pin:
      number: GPIO4

light:
  - platform: binary
    name: "Desk Lamp"
    output: basic_green_led

复制代码

16要用也可以  要用个电阻接到3.3v就行
15默认电阻接地 用来接传感器好像没问题 接地这种开关不行 你也可以试试

sorrypqa

真省料啊，比一些山寨厂还要省，保险、压敏、滤波电容都省了

bugensui

sorrypqa 发表于 2025-3-7 17:54
真省料啊，比一些山寨厂还要省，保险、压敏、滤波电容都省了

说的我都不敢用的，sonoff的不知道做工怎么样

mimikiki

switch:
  - platform: gpio
    pin: GPIO4
    name: "lihgt"
    id: relay_1
binary_sensor:
  - platform: gpio
    pin:
     number: GPIO12
     mode: INPUT_PULLUP
     inverted: True
    filters:
      - delayed_on_off: 50ms
    name: "button"
    on_press:
      then:
        - switch.toggle: relay_1

复制代码

灯直接接继电器上，开关一边接gnd一边接gpio12

sorrypqa

bugensui 发表于 2025-3-8 00:28
说的我都不敢用的，sonoff的不知道做工怎么样

sonoff的除了不用磁保持继电器，其它该有的都有

bugensui

mimikiki 发表于 2025-3-8 02:39
灯直接接继电器上，开关一边接gnd一边接gpio12

谢谢，我试下看看

mimikiki

也是初学者，提供一点理解
1.这样接最简单，因为esp8266有内部上拉电阻，用 mode: INPUT_PULLUP开启，默认就是高电平，接下开关低电平，再用inverted: True 翻转一下，不然就是不按吸合按下断开
  另一接法就麻烦点，开关一边接3.3V，一边接gpio4，mode:INPUT，然后得找个电阻，一边gnd，一边gpio4，不用翻转
2.高电平vcc，低电平gnd，这样理解就行，
  单片机一类的输入不能有什么不接的悬空状态（上面的第一种接法，上拉之后内部已经串入一个电阻接入vcc），输出到继电器无所谓，就像这个继电器，输出高电平吸合，低电平和悬空都是断开
3.固态继电器没有机械结构，接通的时候不会出声，这个肯定不是也没必要。这些模块都是芯片控制一个三极管之类的开关管，开关管把5V线圈供电给继电器，没5V肯定不行
