[硬件DIY] 检测灶台开火

[复制链接]

2

主题

83

帖子

390

积分

中级会员

Rank: 3Rank: 3

积分
390
金钱
302
HASS币
20
发表于 2024-11-25 10:59:08 | 显示全部楼层 |阅读模式
本帖最后由 lovelyelfpop 于 2024-11-25 11:32 编辑

参考了论坛里和zdm一些大佬的方案
使用 1代小米门窗传感器(zigbee+干簧管)+R1809电位器 实现。


使用1代小米门窗传感器主要是因为 体积小,功耗低,改造简单。
Aqara的1代门窗传感器应该也可以。
如果不用米家,其他牌子的也可以,主要是要体积小+干簧管的那种。


电位器改造
(此部分转自zdm的文章 https://post.smzdm.com/p/aovr0689/,感谢大佬的灵感)
R1809电位器,正好可以直接套在燃气灶的旋钮开关上,不过还需要对其改造后才能使用。
电位器有A、B、C三个引脚,还有一个电刷,通过电刷的旋转使的电位器输出不同的阻值。不过,我们只需要用其中B、C两个引脚。前面说到,如果把门窗传感器的GND和OUT短接,那么门窗传感器为关。如果把电位器的B、C分别接到门窗传感器的GND和OUT,通过电刷把B、C连接起来,门窗传感器同样是关闭的。
如果我们转动燃气灶的旋钮开火,带动电刷向左旋转。如果需要门窗传感器输出开的状态,就需要把B、C断开,我用壁纸刀把电位器C路左上角割断,这样电刷就成了A、B相连了。B、C是断开的。门窗传感器输出开,满足我们的需求。




电位器和门窗传感器连接

电位器B和C,用细导线和门窗传感器的干簧管两头连接起来(其实不需要干簧管,干簧管坏没坏、有没有都无所谓),只要电位器可以控制线路通断即可。

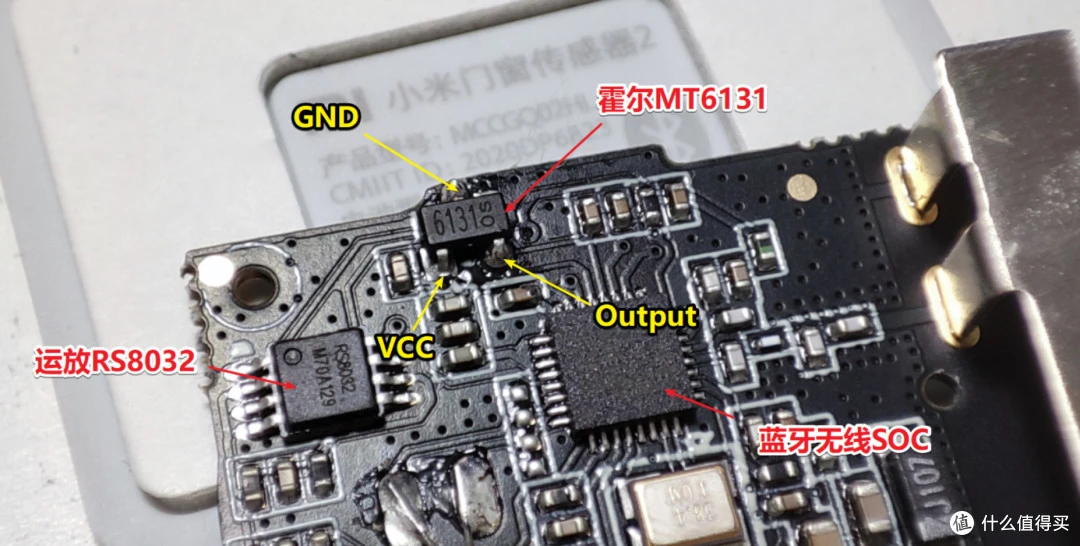

这也是为什么使用1代干簧管的门窗传感器的原因,现在新出的门窗传感器都是霍尔传感器,而霍尔传感器本身是个用电器,要给其施加电压,才能自身输出高低电平,然后芯片才能判定门窗开关。
而干簧管就是个物理开关,控制线路通断而已,改造起来简单,功耗也低。

电位器套进灶台旋钮杆上。
如果旋钮杆下面有橡胶皮圈,想办法固定住胶圈不能让其动来动去(可用3M胶),然后用热熔胶把电位器固定住。
如果没有胶圈,可以直接用3M胶把电位器粘在灶台上固定。

把门窗传感器放到旋钮帽里面

旋钮帽插回去


外观看不出来


用了2个门窗传感器,成本有点高,因为不敢拆燃气灶,只能用这种方法。

评分

参与人数 3金钱 +42 HASS币 +20 收起 理由
DDDear + 12 厉害了word楼主!
hungheo + 10 高手,这是高手!
+ 20 + 20 高手,这是高手!

查看全部评分

回复

使用道具 举报

2

主题

83

帖子

390

积分

中级会员

Rank: 3Rank: 3

积分
390
金钱
302
HASS币
20
 楼主| 发表于 2024-11-25 11:06:08 | 显示全部楼层
本帖最后由 lovelyelfpop 于 2024-11-25 11:27 编辑

发不出图片?论坛有问题吗,每次提交都是503
回复

使用道具 举报

3

主题

162

帖子

1373

积分

金牌会员

Rank: 6Rank: 6

积分
1373
金钱
1211
HASS币
0
发表于 2024-11-25 11:40:28 | 显示全部楼层
电位器不都是阻值的么,用esphome的话是不是可以确定旋钮位置了,也就确定是在哪档火,成本比门磁低多了,另外可以吧熄火装置用继电器接入
回复

使用道具 举报

2

主题

83

帖子

390

积分

中级会员

Rank: 3Rank: 3

积分
390
金钱
302
HASS币
20
 楼主| 发表于 2024-11-25 12:07:03 | 显示全部楼层
luckfly 发表于 2024-11-25 11:40
电位器不都是阻值的么,用esphome的话是不是可以确定旋钮位置了,也就确定是在哪档火,成本比门磁低多了, ...

不拆燃气灶  又要外观看不出来。只能门磁。
ESP32 wifi功耗大 要接电源,模块也比较大
回复

使用道具 举报

3

主题

162

帖子

1373

积分

金牌会员

Rank: 6Rank: 6

积分
1373
金钱
1211
HASS币
0
发表于 2024-11-25 12:15:26 | 显示全部楼层
lovelyelfpop 发表于 2024-11-25 12:07
不拆燃气灶  又要外观看不出来。只能门磁。
ESP32 wifi功耗大 要接电源,模块也比较大 ...

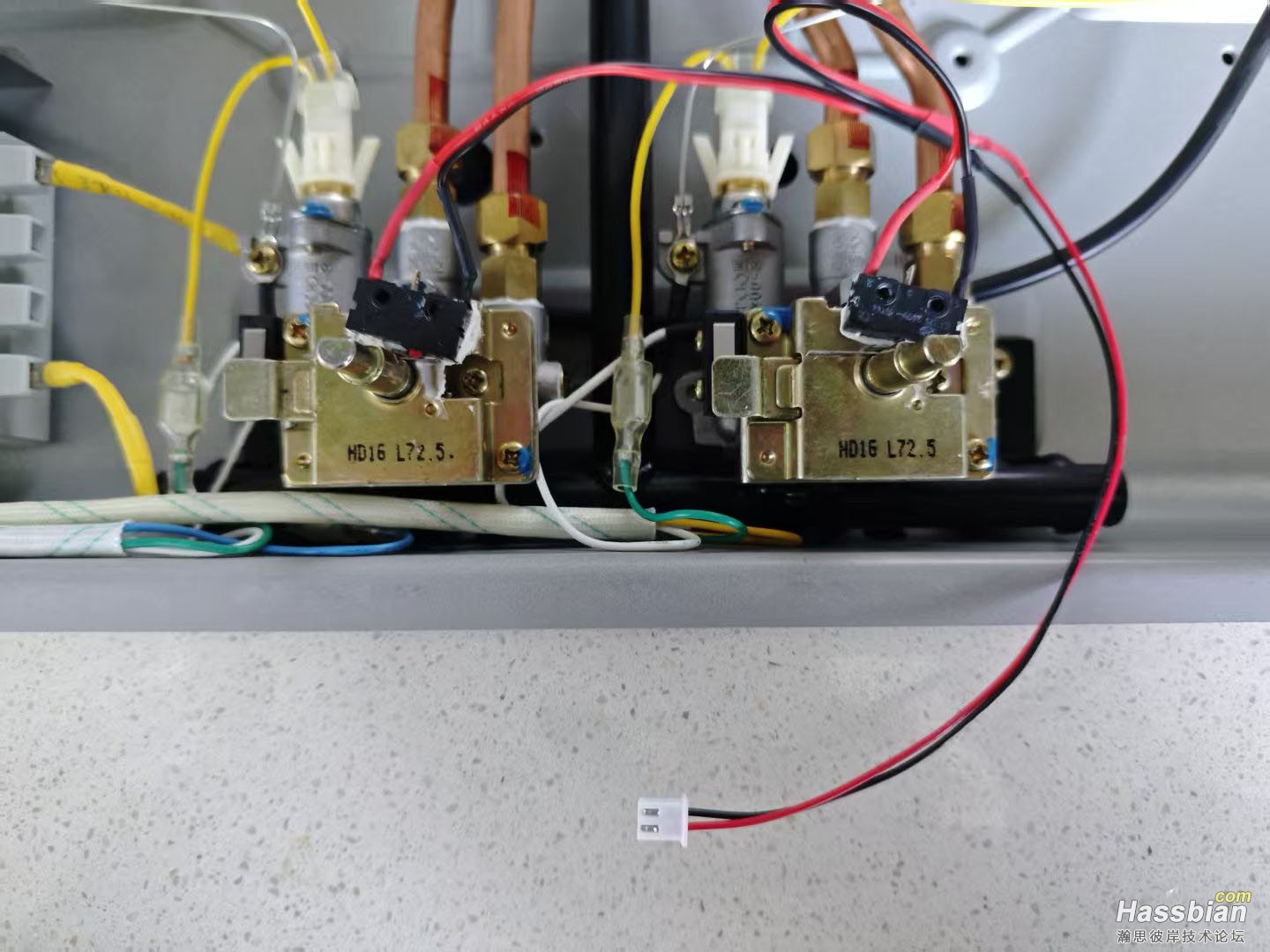

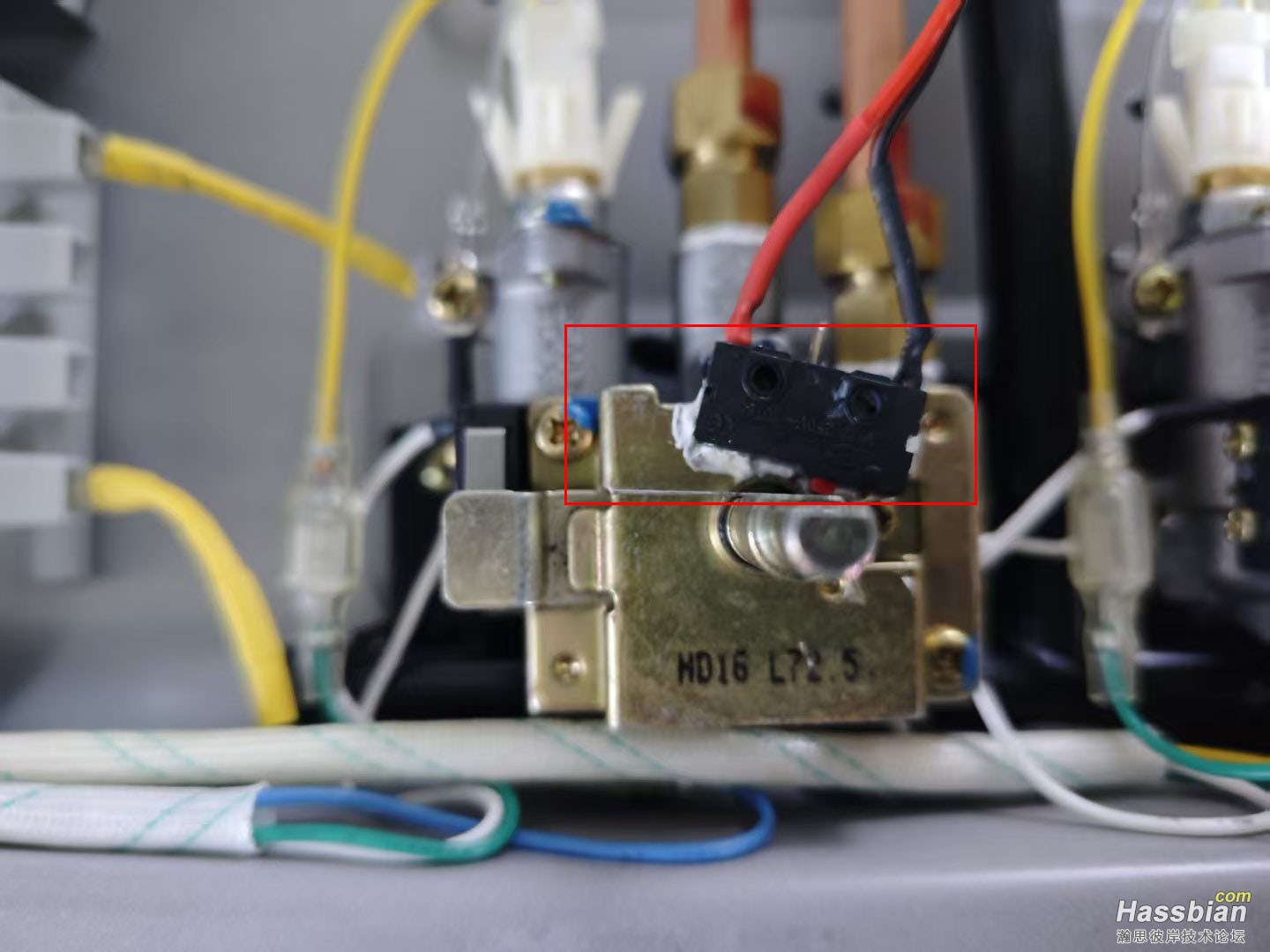

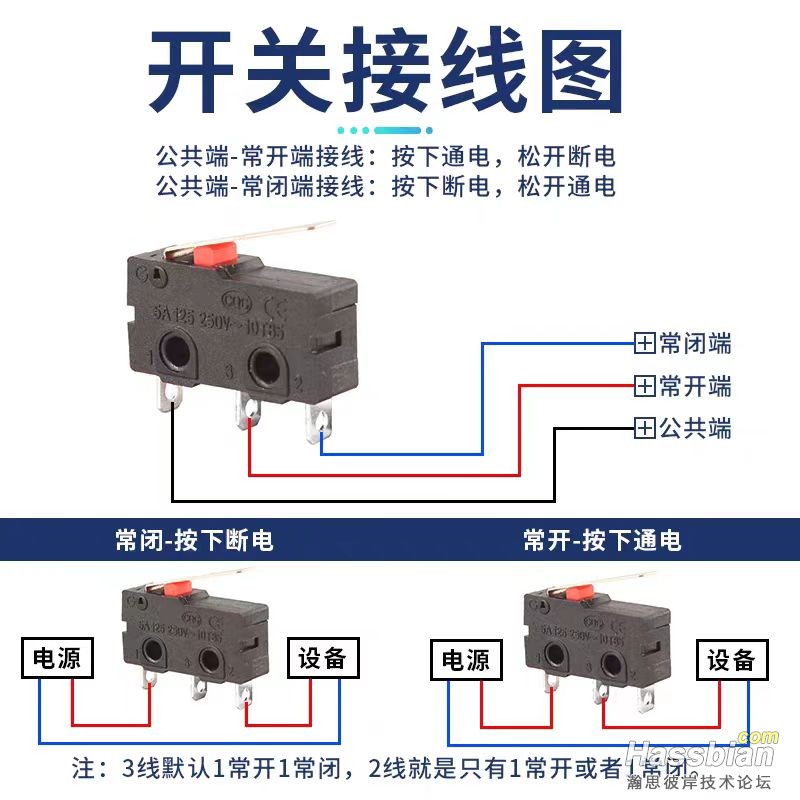

不用拆啊接线而已,拆机程度和现在的方案基本一致,电位器改成微动开关是不是更方便,只是没想好怎么固定
回复

使用道具 举报

1

主题

61

帖子

1671

积分

金牌会员

Rank: 6Rank: 6

积分
1671
金钱
1605
HASS币
20
发表于 2024-11-25 12:19:46 | 显示全部楼层
我用的就是这个方案,不过直接esp读电位器的位置了,大小火都知道了。
拆机只用拆上边的面板,我的灶就拧6颗螺丝就好了,里边无损安装。
回复

使用道具 举报

2

主题

83

帖子

390

积分

中级会员

Rank: 3Rank: 3

积分
390
金钱
302
HASS币
20
 楼主| 发表于 2024-11-25 12:33:18 | 显示全部楼层
luckfly 发表于 2024-11-25 12:15
不用拆啊接线而已,拆机程度和现在的方案基本一致,电位器改成微动开关是不是更方便,只是没想好怎么固定 ...

拆面板也是拆
回复

使用道具 举报

3

主题

162

帖子

1373

积分

金牌会员

Rank: 6Rank: 6

积分
1373
金钱
1211
HASS币
0
发表于 2024-11-25 12:43:57 | 显示全部楼层

那就过保了再拆
回复

使用道具 举报

13

主题

588

帖子

3097

积分

论坛元老

HomeAssistant

Rank: 8Rank: 8

积分
3097
金钱
2504
HASS币
20
发表于 2024-11-25 13:27:17 | 显示全部楼层
联动油烟机吗,油烟机怎么接入
回复

使用道具 举报

2

主题

83

帖子

390

积分

中级会员

Rank: 3Rank: 3

积分
390
金钱
302
HASS币
20
 楼主| 发表于 2024-11-25 13:49:00 | 显示全部楼层
DDDear 发表于 2024-11-25 13:27
联动油烟机吗,油烟机怎么接入

我的油烟机不是智能的,我也不会改造。只能用带功率统计的智能插座,用功率判断是否开启油烟机,然后小爱音箱语音提示
回复
