做了个zigbee和蓝牙的有线网关（7月28日更新）

dbh · 发表于 2024-3-3 21:51:29

本帖最后由 dbh 于 2024-7-31 11:16 编辑

7月28日更新
总有同学要求更稳定的有线网关，于是基于经典的路由芯片 MT7628/MT7688和openwrt做了个zigbee网关，zigbee采用芯科原厂模块mgm210，串口转tcp软件采用ser2net。实测下来，确实不俗，ping的相应时间从之前采用esp32时的0.8ms提升到0.65ms。做好之后发现中国移动有款300M的86面板式AP也是这个芯片，而且是POE供电，就在这个AP基础上增加了上述的zigbee模块，，虽然是板载天线，但86面板设计，位置容易找啊。
采用mt7628/7688芯片的板本唯一的缺点是不支支持蓝牙。详细的说明也可以参考这个链接：zbgw7628 zigbee 有线网关

基于mt7688的zigbee网关

采用中国移动300M AP改的是这个样子的，充分利用了原板子的USB空位，个人感觉改的完美。led指示灯也都充用利用了：

power: 开机后常亮。
SYS: 系统心跳指示，闪烁表示正常。
LAN：网线正常后常亮，有数据传输会闪烁。
WIFI: zigbee 数据传输时会闪烁。

采用mt7628/7688的芯片升级固件也很方便，下面个图是固件更新界面，开机按一下复位键，用浏览器访问 http://192.168.1.101 就可以升级固件了：

3月19日更新
调整了模块位置，更换esp32 模块为ipex版本，刚好天线接口和zigbee模块相同，可以互换，同时不安装zigbee纯蓝牙方案更加优雅；供电更新为 DCDC，中间的大块区域为POE预留。内部的图片已更新，gpio已按新布局调整。

内部展示

原理图

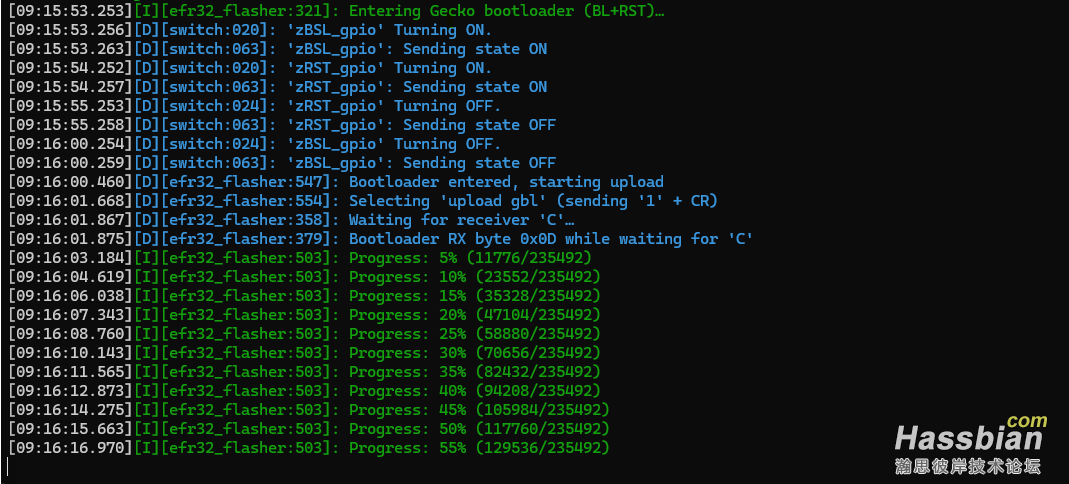

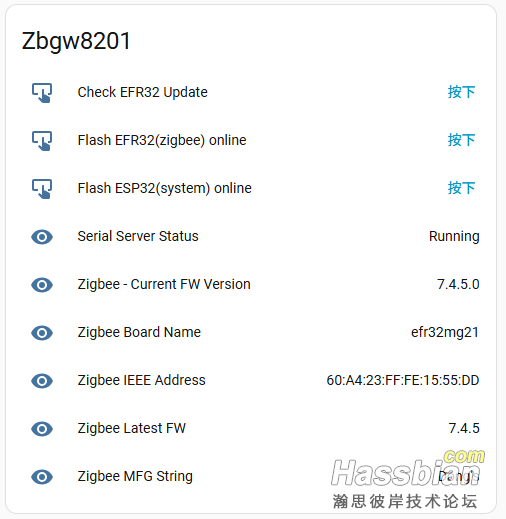

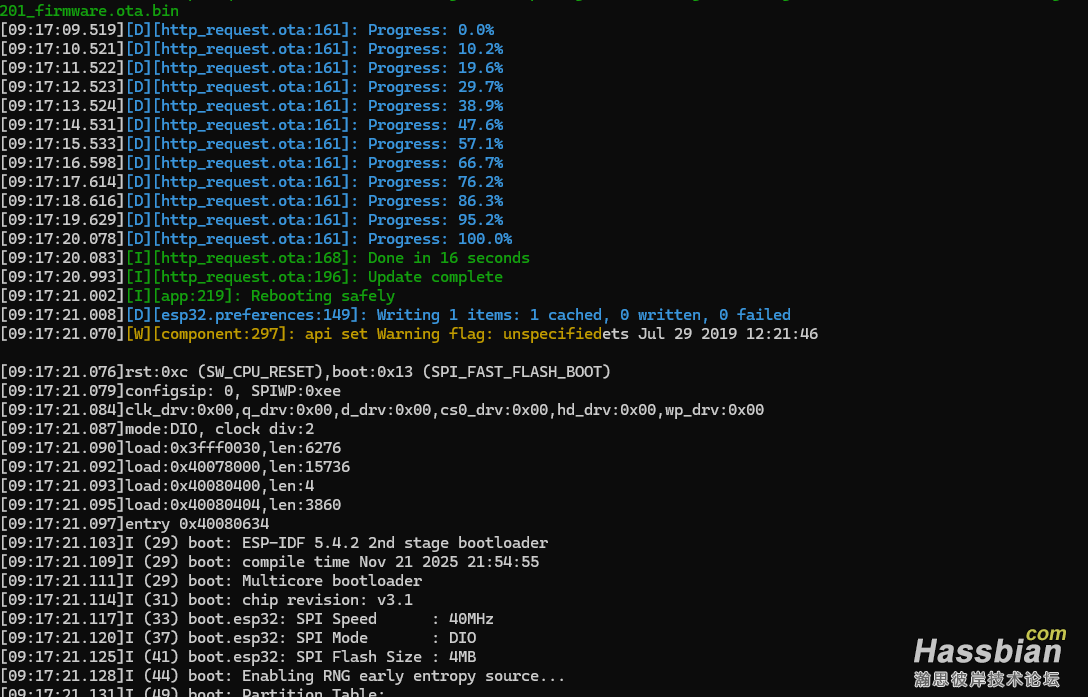

做了个基于 esp32 + rtl8201 + efr32 方案的 zigbee 和蓝牙网关，连续3天 ping 了17万次无一丢包。同时支持 zigbee 和蓝牙转发，方便了不少。感兴趣的可以在咸鱼搜索 zbgw8201 或 zbgw7628，坛友包邮。
主要配置：（已经更新）
ethernet:
  type: RTL8201
  mdc_pin: GPIO23
  mdio_pin: GPIO18
  clk_mode: GPIO0_IN
  phy_addr: 0
  power_pin: GPIO17
uart:
  id: uart_bus
  tx_pin: GPIO33
  rx_pin: GPIO32
  baud_rate: 115200

三个指示灯：
绿色：GPIO14
黄色：GPIO4
蓝色：GPIO16

sirakawa · 发表于 2024-3-3 22:17:45

蓝牙有线好评。ESPHOME下转发蓝牙，用wifi会丢消息，有线就没事。

dbh · 发表于 2024-3-3 22:48:16

本帖最后由 dbh 于 2024-3-3 22:50 编辑

sirakawa 发表于 2024-3-3 22:17
蓝牙有线好评。ESPHOME下转发蓝牙，用wifi会丢消息，有线就没事。

Wi-Fi转发的话，有个wifi配置选项，让蓝牙优先，不知会不会好一点。当然是有线更好。

lhdbx · 发表于 2024-3-4 01:09:22

闲鱼没搜到呀

yoyosuka · 发表于 2024-3-4 05:58:12

里面有蓝牙mash网关么

dbh · 发表于 2024-3-4 06:52:52

本帖最后由 dbh 于 2024-3-4 07:14 编辑

yoyosuka 发表于 2024-3-4 05:58
里面有蓝牙mash网关么

应该可以的，目前我写的就是 passive ble 的。

wpw72 · 发表于 2024-3-4 08:50:36

厉害，有顺便多做几个分享下吗？

dbh · 发表于 2024-3-4 11:23:51

wpw72 发表于 2024-3-4 08:50
厉害，有顺便多做几个分享下吗？

有的啊，放在闲鱼上了

W@LTER · 发表于 2024-3-4 12:16:09

有没有不要ZigBee的方案？
另外建议，蓝牙网关HA现在有两种，一个是ble proxy，另外一个是你现在的ble gateway，针对不同的用法。建议可以多出一个选项。毕竟ble proxy才是官方亲儿子。

W@LTER · 发表于 2024-3-4 12:28:40

主要是穷，赶紧把性价比的有线的网关搞出来。
