用Sonoff Dual R3模块改装普通插排

sorrypqa

我对插排的要求是，插排上至少有2座常通电，不受开关控制，用于软路由、POE交换机之类需要24x7常年通电的设备，2个座受A组开关控制，接NUC主机和显示器，2个座受B组开关控制，接电视和盒子之类.....带电量统计（能用磁保持继电器最好，不过这绝对是做梦），市面上完全找不到，能买到并且能接入HA的插排要么是单控，一关全关，要么是多控，最多只有4个座，接不了几个设备，而且容易误关，要是在外面不小心把接在上面的软路由、交换机、服务器关了........
所以目前只能自己改装，用的是N年前25元特价买的航嘉插排：







目前能买到可以刷ESPHome，比较便宜又带有电量统计的模块只有Sonoff Dual R3：







到手第一件事就是拆开焊上刷机线刷ESPHome：



刷机用的是HassOS里Add-ons自带的ESPHome：





刷好固件后，在图里2个点引出2条不受继电器控制但可以统计用电量的火线出来：






装入插排：



贴好标签，分成4组，1组常电，2组受HA控制，1组由插排原来的开关控制






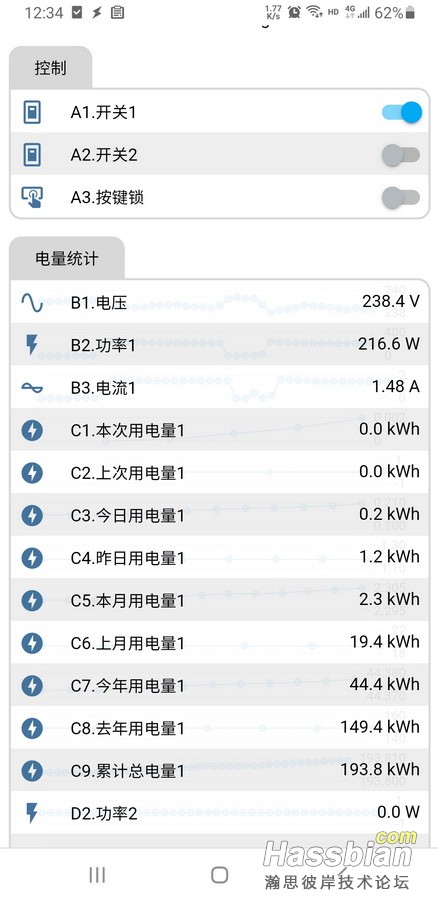

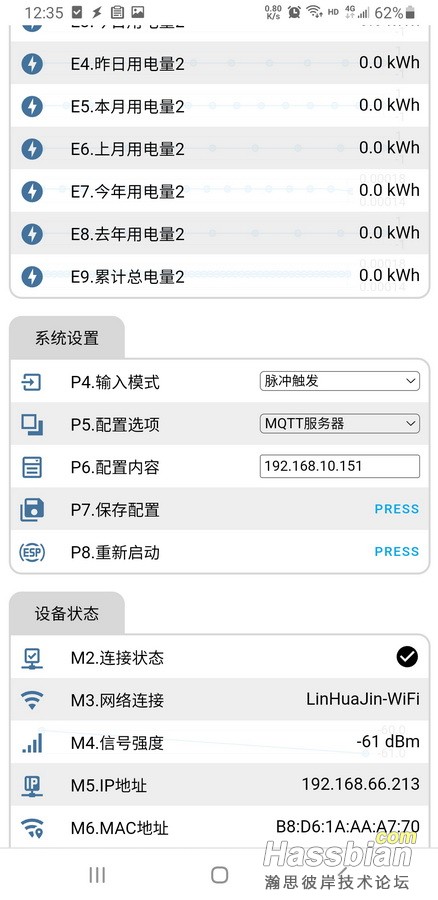

自用的配置文件：

substitutions:
  device_name: sonoff-dualr3-005  #设备名称
  friendly_name: sonoff_dualr3_005
  button_pin: GPIO0 #按键用引脚
  relay1_pin: GPIO27 #驱动继电器1用引脚
  relay2_pin: GPIO14 #驱动继电器2用引脚
  led_state_pin: GPIO13 #蓝色指示灯引脚
  sw1_inpu_pin: GPIO32 #开关信号输入1
  sw2_inpu_pin: GPIO33 #开关信号输入2
  uart_tx_pin: GPIO25 #功率传感器通讯接口
  uart_rx_pin: GPIO26 #功率传感器通讯接口

esphome:
  name: $device_name

esp32:
  board: esp32dev
  framework:
    type: arduino

api:
  password: "12345689"
  reboot_timeout: 0s

ota:
  password: "12345689"

captive_portal:

#web_server:
#  port: 80
#  auth:
#    username: "esphome"
#    password: "12345689"

wifi:
  ssid: "ESP-WiFi"
  password: "123456789"
  fast_connect: true
  reboot_timeout: 24h
#  use_address: sonoff_dualr3_005.local #更新设备名称时，需要指定设备旧地址。
#  manual_ip:
#    static_ip: 192.168.66.163
#    gateway: 192.168.66.1
#    subnet: 255.255.255.0
#    dns1: 114.114.114.114
#    dns2: 180.76.76.76
  ap:
    ssid: "esphome"
    password: "123456789"

status_led:
  pin:
    number: $led_state_pin
    inverted: true #反转属性

logger:
  baud_rate: 0

switch:
  - platform: gpio   #继电器
    pin: $relay1_pin
    name: "${friendly_name}_relay1"
    id: "${friendly_name}_relay1"
    restore_mode: ALWAYS_ON #启动时将初始化为ON

  - platform: gpio   #继电器
    pin: $relay2_pin
    name: "${friendly_name}_relay2"
    id: "${friendly_name}_relay2"
    restore_mode: RESTORE_DEFAULT_OFF #尝试恢复状态，如果无法恢复，则默认为 OFF

  - platform: template  #虚拟开关
    name: "${friendly_name}_Keylock"
    id: "${friendly_name}_Keylock"
    turn_on_action:
      then:
        - lambda: |-
            id(auto_gl)=1;
    turn_off_action:
      then:
        - lambda: |-
            id(auto_gl)=0;
    lambda: |-
        return id(auto_gl);

  - platform: restart #重启开关
    name: "${friendly_name}_Restart"

globals: #全局变量
   - id: auto_gl
     type: int
     restore_value: yes #启动时还原状态
     initial_value: "1" #在无法还原状态或未启用状态还原时用于初始化此变量的值

uart:
  tx_pin: GPIO25
  rx_pin: GPIO26
  baud_rate: 4800
  parity: NONE
  stop_bits: 2

sensor:
  - platform: bl0939
    update_interval: 10s
    voltage:
      name: "${friendly_name}_Voltage"
      id: "${friendly_name}_Voltage"
    current_1:
      name: "${friendly_name}_Current1"
      id: "${friendly_name}_Current1"
    current_2:
      name: "${friendly_name}_Current2"
      id: "${friendly_name}_Current2"
    active_power_1:
      name: "${friendly_name}_Power1"
      id: "${friendly_name}_Power1"
    active_power_2:
      name: "${friendly_name}_Power2"
      id: "${friendly_name}_Power2"
    energy_1:
      name: "${friendly_name}_Energy1"
      id: "${friendly_name}_Energy1"
    energy_2:
      name: "${friendly_name}_Energy2"
      id: "${friendly_name}_Energy2"
    energy_total:
      name: "${friendly_name}_EnergyTotal"
      id: "${friendly_name}_EnergyTotal"

  - platform: total_daily_energy
    name: "${friendly_name}_TotalDaily_Energy1"
    power_id: "${friendly_name}_Power1"
    restore: true #将结果存储在设备
    method: trapezoid #计算每日总能量的方法,默认为right,可选trapezoid、left或right。
#    filters:
#      - multiply: 0.001 #校准系数，原始值乘以这个数得到最终值
#    unit_of_measurement: kWh #把Wh转换为KWh

  - platform: total_daily_energy
    name: "${friendly_name}_TotalDaily_Energy2"
    power_id: "${friendly_name}_Power2"
    restore: true #将结果存储在设备
    method: trapezoid #计算每日总能量的方法,默认为right,可选trapezoid、left或right。
#    filters:
#      - multiply: 0.001 #校准系数，原始值乘以这个数得到最终值
#    unit_of_measurement: kWh #把Wh转换为KWh

  - platform: uptime
    id: uptime_s
    update_interval: 60s

  - platform: wifi_signal #WiFi信号强度
    name: "${friendly_name}_WiFi_Signal"
    update_interval: 60s

binary_sensor:
  - platform: gpio
    pin:
      number: $button_pin
      inverted: true #反转属性
      mode:
        input: true #将引脚配置为输入
        pullup: true #激活引脚上的内部上拉电阻
    name: "${friendly_name}_B1"
    id: "${friendly_name}_B1"
    on_click: #按钮单击
    - min_length: 50ms
      max_length: 1000ms
      then:
        - if:
            condition:
              lambda: 'return id(${friendly_name}_Keylock).state  ;'
            then:
              - switch.toggle: "${friendly_name}_relay1" #切换开关状态
              - switch.toggle: "${friendly_name}_relay2" #切换开关状态
    - min_length: 3000ms #长按3秒关闭所有开关
      max_length: 6000ms
      then:
        - switch.turn_off: "${friendly_name}_relay1"
        - switch.turn_off: "${friendly_name}_relay2"
    - min_length: 10000ms #长按10秒开启或关闭按键锁
      max_length: 15000ms
      then:
        - switch.toggle: '${friendly_name}_Keylock'

  - platform: gpio
    pin:
      number: $sw1_inpu_pin
      inverted: true #反转属性
#      mode:
#        input: true
#        pullup: true
    name: "${friendly_name}_SW1"
    id: "${friendly_name}_SW1"
#    on_click:
#    - min_length: 50ms
#      max_length: 1000ms
#      then:
#        - if:
#            condition:
#              lambda: 'return id(${friendly_name}_Keylock).state  ;'
#            then:
#              - switch.toggle: "${friendly_name}_relay1"
    on_press: #接通时触发自动化
      then:
        - if:
            condition:
              lambda: 'return id(${friendly_name}_Keylock).state  ;'
            then:
              - switch.turn_on: "${friendly_name}_relay1" #开启relay1
    on_release: #断开时触发自动化
      then:
        - if:
            condition:
              lambda: 'return id(${friendly_name}_Keylock).state  ;'
            then:
              - switch.turn_off: "${friendly_name}_relay1" #关闭relay1


  - platform: gpio
    pin:
      number: $sw2_inpu_pin
      inverted: true #反转属性
#      mode:
#        input: true
#        pullup: true
    name: "${friendly_name}_SW2"
    id: "${friendly_name}_SW2"
#    on_click:
#    - min_length: 50ms
#      max_length: 1000ms
#      then:
#        - if:
#            condition:
#              lambda: 'return id(${friendly_name}_Keylock).state  ;'
#            then:
#              - switch.toggle: "${friendly_name}_relay2"
    on_press: #接通时触发自动化
      then:
        - if:
            condition:
              lambda: 'return id(${friendly_name}_Keylock).state  ;'
            then:
              - switch.turn_on: "${friendly_name}_relay2"
    on_release: #断开时触发自动化
      then:
        - if:
            condition:
              lambda: 'return id(${friendly_name}_Keylock).state  ;'
            then:
              - switch.turn_off: "${friendly_name}_relay2"

time:
  - platform: homeassistant
    id: homeassistant_time
# Enable time component to reset energy at midnight
#  - platform: sntp
#    id: my_time

text_sensor:
  - platform: template
    name: "${friendly_name}_Uptime"
    lambda: |-
      uint32_t dur = id(uptime_s).state;
      int dys = 0;
      int hrs = 0;
      int mnts = 0;
      if (dur > 86399) {
        dys = trunc(dur / 86400);
        dur = dur - (dys * 86400);
      }
      if (dur > 3599) {
        hrs = trunc(dur / 3600);
        dur = dur - (hrs * 3600);
      }
      if (dur > 59) {
        mnts = trunc(dur / 60);
        dur = dur - (mnts * 60);
      }
      char buffer[17];
      sprintf(buffer, "%ud %02uh %02um %02us", dys, hrs, mnts, dur);
      return {buffer};
    icon: mdi:clock-start
    update_interval: 60s

  - platform: wifi_info
    ip_address:
      name: ${friendly_name}_IP
#    ssid:
#      name: ${friendly_name}_SSID

pengguilian

刚入门，学习一下。

sctale

学习一下，家里有一堆的DUAL R3，目前都是接入SonoffLan直接用的，但是本地模式有点问题

sorrypqa

sctale 发表于 2023-1-26 18:33
学习一下，家里有一堆的DUAL R3，目前都是接入SonoffLan直接用的，但是本地模式有点问题 ...

SonoffLan这玩意用起来非常不爽，除了不太稳定，每次添加更改设备都要重启HA，而设备越多就越不喜欢动不动就重启HA，esphome固件的设备，能同时连接多台HA，可以秒发现、秒添加、秒删除，和HA真是绝配
