一、背景：
1、闲置手机多，废物利用
2、两个常年待机的手机均出现电池鼓包现象（屏幕挤压变形）
3、用元件直接焊接麻烦，而且数量多的话焊不起
3、好久没有DIY,手痒痒

二、电路板实现功能
1、宽电压输入
   输入电压-4.5~28V，输出4.2V 3A，采用成品mp1584线路板，4.29元
2、延时自动开机（跳过手机上电初始化的时间）
    上电后延迟一定时间，按开机键

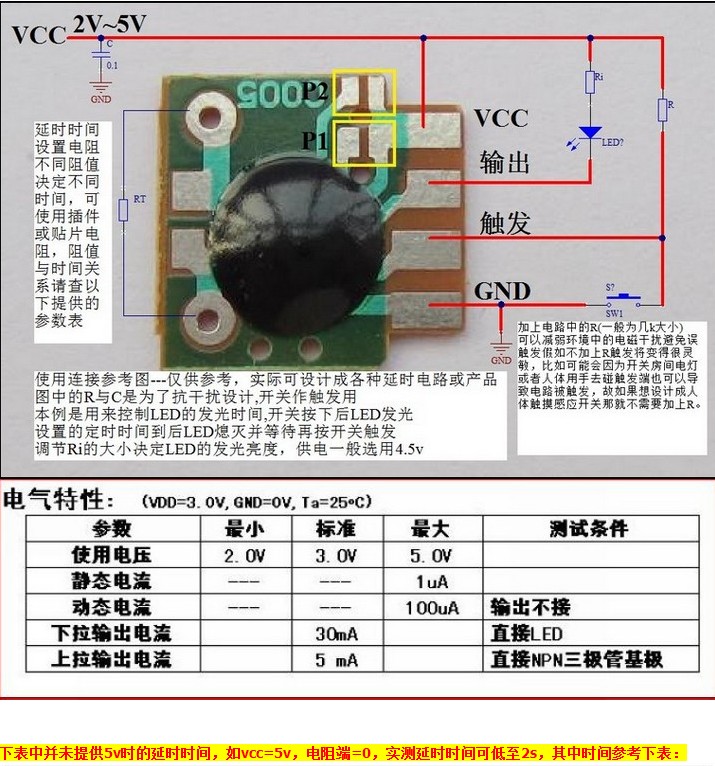

    延时方案：a、采用成品延时模块，延时时间可调 6毛钱1个
                     b、RC延时 最简单的延时电路
3、按开机键电路
      通过NMOS将开机按键的非地管脚短接到GND

欢迎提意见，立此贴后，陆续进行开机制版，有想法可回复


登录/注册后可看大图




登录/注册后可看大图

2022-12-28更新PCB

渗透之王

1、降压模块1个
2、延时模块2个      第1个延迟30S,第2个延迟4秒，延迟时间可通过直接焊接电阻100K/10K到延时模块上实现

3、光耦2个（使用光耦而不三极管/mos管是因为个头大，焊接门槛低，成本不高）
4、限流电阻3个（统一1K）
5、发光二极管1个（指示开机状态，不用可短接）


原理图OK,下一步进行PCB的制作
