自制低成本的双通道Mini电能计量模块【前作改进】

depboy · 发表于 2023-7-15 23:08:55

watter 发表于 2023-7-15 00:02
大佬请教一下，如果我想测四个电位，用两个cse7761芯片，ESP32好像有2个uart的，程序应该怎么写啊？ ...

esphome使用的是软件串口，可以软件实现多个串口，在程序里面设置多个串口使用的引脚就行了

cdl511 · 发表于 2023-7-22 11:24:23

可以拿来练手

Awe7 · 发表于 2025-9-25 17:37:03

老哥，复刻过程中出现一个问题，ab通道都是一样的元器件，互感器也是正常的，但b通道没有数据，想问问这个芯片是否默认关闭b通道的电流检测的？？以下是规格书的相关资料

2.5 有功功率
CSE7761提供两路有功功率的计算和校正，分别为电流通道A和电压通道有功功率的计算和校正、
电流通道B和电压通道有功功率的计算和校正。
寄存器也包含A/B两套相位校正、有功Offset校正、有功增益校正、判断潜动和平均功率寄存器。
另外，为了保证两个通道的一致性，还提供了电流通道B的增益校正寄存器IBGain。
聚点滴之芯．成浩瀚之海
注：当ADC2ON=0时，电流通道B ADC不工作，与电流通道B相关的功能也不工作。

depboy · 发表于 2025-9-26 15:08:04

Awe7 发表于 2025-9-25 17:37
老哥，复刻过程中出现一个问题，ab通道都是一样的元器件，互感器也是正常的，但b通道没有数据，想问问这个 ...

我在使用的时候也遇到过这种问题，一般是没有焊接好，或者是7761有问题，检查一下各个焊点，有没有连锡或者开路的地方

Awe7 · 发表于 2025-9-26 17:20:23

本帖最后由 Awe7 于 2025-9-26 17:24 编辑

depboy 发表于 2025-9-26 15:08
我在使用的时候也遇到过这种问题，一般是没有焊接好，或者是7761有问题，检查一下各个焊点，有没有连锡或 ...

7761已经换两个了，有时候等个五六分钟偶尔会出现数据，我做了一个11位的磁保持插座，用的XL9535扩展，但是插上负载打开继电器，XL9535会死机，无法控制磁保持继电器，需重启esp32才能正常。

depboy · 发表于 2025-9-27 12:44:46

Awe7 发表于 2025-9-26 17:20
7761已经换两个了，有时候等个五六分钟偶尔会出现数据，我做了一个11位的磁保持插座，用的XL9535扩展，但 ...

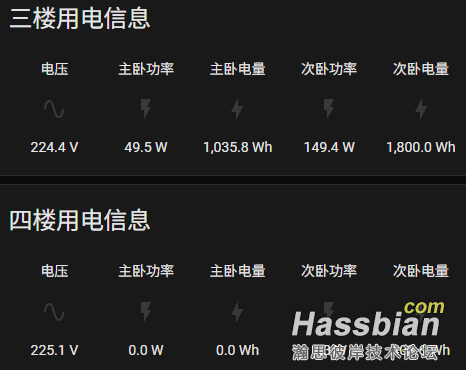

我的三楼和四楼的A通道有时候也会变成0功率，我重新拆装7761后三楼的目前恢复了，但是四楼的还是有问题，等有时间了再拆下来看看，至于你说的9535我倒是没用过，是不是继电器干扰

Awe7 · 发表于 2025-9-27 12:59:56

depboy 发表于 2025-9-27 12:44
我的三楼和四楼的A通道有时候也会变成0功率，我重新拆装7761后三楼的目前恢复了，但是四楼的还是有问题， ...

不是继电器干扰，我不接用负载不会死机，如果接了负载并打开磁保持就会死机。有可能是零线接gnd。干扰的

Awe7 · 发表于 2025-9-27 18:13:07

depboy 发表于 2025-9-27 12:44
我的三楼和四楼的A通道有时候也会变成0功率，我重新拆装7761后三楼的目前恢复了，但是四楼的还是有问题， ...

佬，我互感器在了火线上，没有放零线采样，但我GND是接在零线上的，会有影响吗？

Awe7 · 发表于 2025-9-27 22:06:15

depboy 发表于 2025-9-27 12:44
我的三楼和四楼的A通道有时候也会变成0功率，我重新拆装7761后三楼的目前恢复了，但是四楼的还是有问题， ...

XL9535问题已解决是干扰问题，我在XL9535边上并联了100nf和10uf不会死机了，目前还剩b通道电流问题

depboy · 发表于 2025-9-28 23:34:48

Awe7 发表于 2025-9-27 18:13
佬，我互感器在了火线上，没有放零线采样，但我GND是接在零线上的，会有影响吗？ ...

没有影响，互感器是隔离的，不影响电流测量
