[硬件DIY] 关于PZEM-004T-100A(V3.0)通过Sonoff-Tasmota获取数据的方法

  [复制链接]

1

主题

107

帖子

761

积分

高级会员

Rank: 4

积分
761
金钱
654
HASS币
0
发表于 2019-5-20 13:17:46 | 显示全部楼层 |阅读模式
本帖最后由 airow 于 2019-8-24 12:31 编辑

看了论坛多位大神通过peacefair(培正)PZEM-004T模块获取家庭总电压、电流的帖子。手痒也入了一个。不过现在卖家更新的设备版本,买到的是最新版v3。
新版与老版在外观和协议上都有不同。按坛中大神的方法只适用于老版本。通过对比模块卖家的协议介绍后发现,其版v3版本的PZEM-004T协议与PZEM016是一样的都是通过Modbus-RTU区别就是一个004t是ttl,016是rs485,这一点也得到了卖家的确认,而且卖家声称新版本较老版本更准确。


登录/注册后可看大图


在Sonoff-Tasmota中有对PZEM-016模块的支持的。

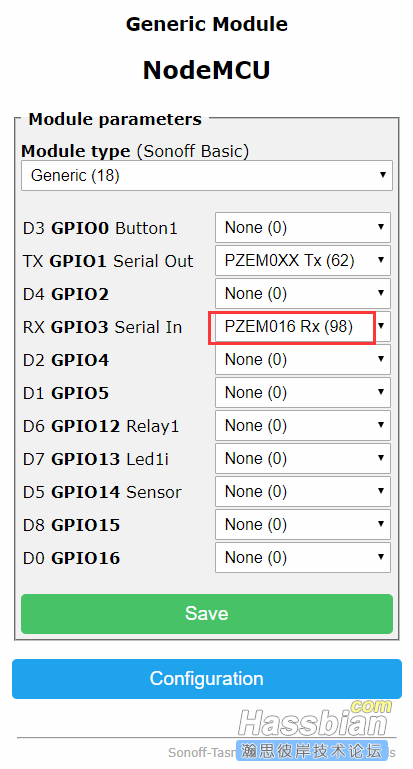

所以重点来了,新版PZEM-004T-100A(V3.0)可以通过将其他帖子里配置GIPOP口 PZEM004 RX改为ZEM016 RX。PZEM0XX Tx配置保持不变即可。
备注:我使用Sonoff-Tasmota版本为6.5.0(release-sensors)
没有回复可见,不要灌水(论坛灌水后果很严重的)。觉得有帮助支持一下,让需要的朋友看到。第一次发帖给自己点掌声,呱唧呱唧。

论坛相关链接:
家庭总体能耗电压电流功率用电度数检测,进阶Grafana应用 by yuqiuyi99
基于ESP8266-Sonoff-Tasmota家庭电压电流功率检测 by sony804

家庭用电量及电费统计模块配置方法 by FrankLv
家庭用电量统计-电费(上海三相峰谷时)by jccg315

PZEM-004 模块 直接使用3.3v 还有坑 by shom
多路 PZEM-004T-100A(V3.0) 用於 ESPHome By zonglong

================================================================

2019年6月20日更新

peacefair(培正)PZEM-004T模块有了原装外盖了。看上去漂亮多了。
店铺效果图:

店铺效果图

店铺效果图

实物图:
正面

正面

正面

背面

背面

背面



回帖有惊喜(惊喜马上到站

================================================================
2019-06-23更新
价格有变,卖家涨价6元,但还是全网最低,预购从速。

游客,如果您要查看本帖隐藏内容请回复




评分

参与人数 1金钱 +20 收起 理由
+ 20 灰常好,还是自己发贴直观~

查看全部评分

回复

使用道具 举报

7

主题

1968

帖子

5637

积分

论坛元老

流水无味

Rank: 8Rank: 8

积分
5637
金钱
3669
HASS币
145

灌水之王

发表于 2019-5-20 13:35:45 | 显示全部楼层
感谢分享 买的培正模块一直就懒得动手
回复

使用道具 举报

38

主题

2035

帖子

7571

积分

元老级技术达人

积分
7571
金钱
5521
HASS币
110
发表于 2019-5-20 13:36:27 | 显示全部楼层
嗯 相关帖子都在这了
回复

使用道具 举报

23

主题

1324

帖子

6475

积分

超级版主

Rank: 8Rank: 8

积分
6475
金钱
5126
HASS币
100

教程狂人

发表于 2019-5-20 13:37:23 | 显示全部楼层
这就方便了
回复

使用道具 举报

71

主题

1145

帖子

6288

积分

论坛元老

Rank: 8Rank: 8

积分
6288
金钱
5138
HASS币
30
发表于 2019-5-20 14:16:21 | 显示全部楼层
好分享,要收藏
回复

使用道具 举报

123

主题

4620

帖子

1万

积分

管理员

囧死

Rank: 9Rank: 9Rank: 9

积分
15963
金钱
11258
HASS币
45
发表于 2019-5-20 15:52:43 | 显示全部楼层
感谢楼主热心分享!
回复

使用道具 举报

38

主题

2035

帖子

7571

积分

元老级技术达人

积分
7571
金钱
5521
HASS币
110
发表于 2019-5-20 15:54:53 | 显示全部楼层
刚买完 更新了 更准了???
回复

使用道具 举报

34

主题

335

帖子

1844

积分

金牌会员

Rank: 6Rank: 6

积分
1844
金钱
1509
HASS币
0
发表于 2019-5-20 17:01:15 | 显示全部楼层
感谢分享,准备入手
回复

使用道具 举报

175

主题

2956

帖子

7555

积分

超级版主

我就是六神

Rank: 8Rank: 8

积分
7555
金钱
4574
HASS币
398

活跃会员教程狂人灌水之王

QQ
发表于 2019-5-20 19:30:48 | 显示全部楼层
感谢,又有了动手的欲望了,话说白老板的模块 有上车的没
回复

使用道具 举报

26

主题

2095

帖子

8461

积分

论坛元老

Rank: 8Rank: 8

积分
8461
金钱
6361
HASS币
30

论坛元老

发表于 2019-5-20 22:02:10 | 显示全部楼层
jyz_0501 发表于 2019-5-20 19:30
感谢,又有了动手的欲望了,话说白老板的模块 有上车的没

所以为啥这么多没车牌的黑车呢,车轮子都没见过
