无聊瞎折腾，我用蓝牙PAD数字键盘+ESP32S3开发模块做了一个智能家电控制器

0010122149

事情的起因是家里书房的智能设备比较多
除了主灯、屏幕挂灯、氛围灯带，还有音响、风扇、窗帘以及电脑联动相关的场景自动化。

此前控制这些设备一直比较别扭：
手机/平板 App：每次都要解锁、找界面，不够直接；
语音控制：夜间工作或者戴着耳机时不方便，设备太多也可能会说不清楚；
智能开关：大多只能上墙，放在桌面上突兀难看；小部分相对小巧的机械手感也普遍一般，键位定义死板，还经常操作延迟、漏报


我理想中的桌面控制器，最好能随手放在桌角，按键足够多，触发干脆，且不需要依赖电脑开机运行后台脚本。
关键做工、手感这些能相对靠谱点，不要弄个半成品的样子，放在桌上影响心情

一直希望有个类似PAD数字键盘之类的设备做控制器
但是市面上没找到能直接接入智能系统的键盘，最相似的只有第三方DIY的控制器

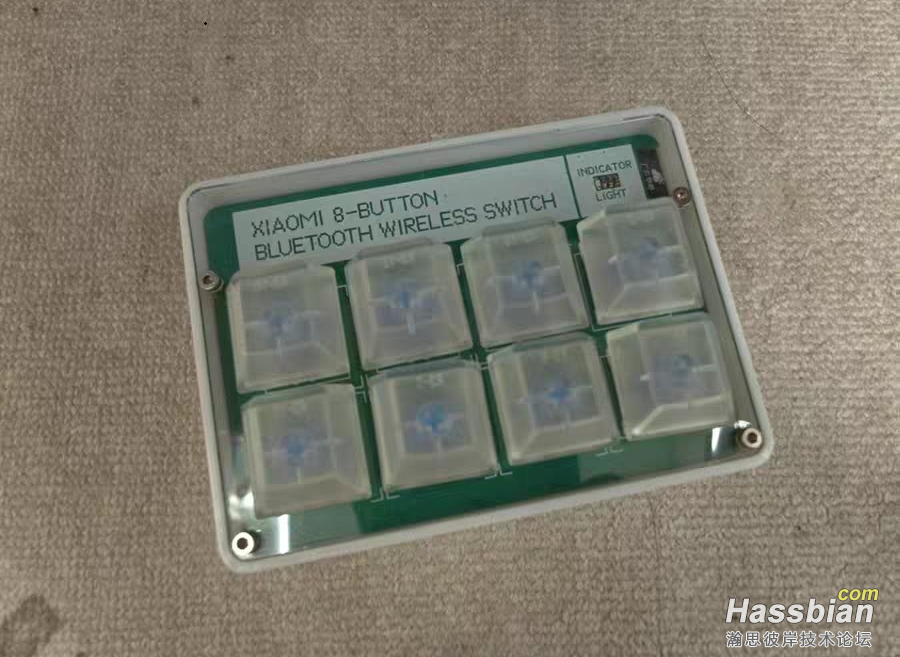

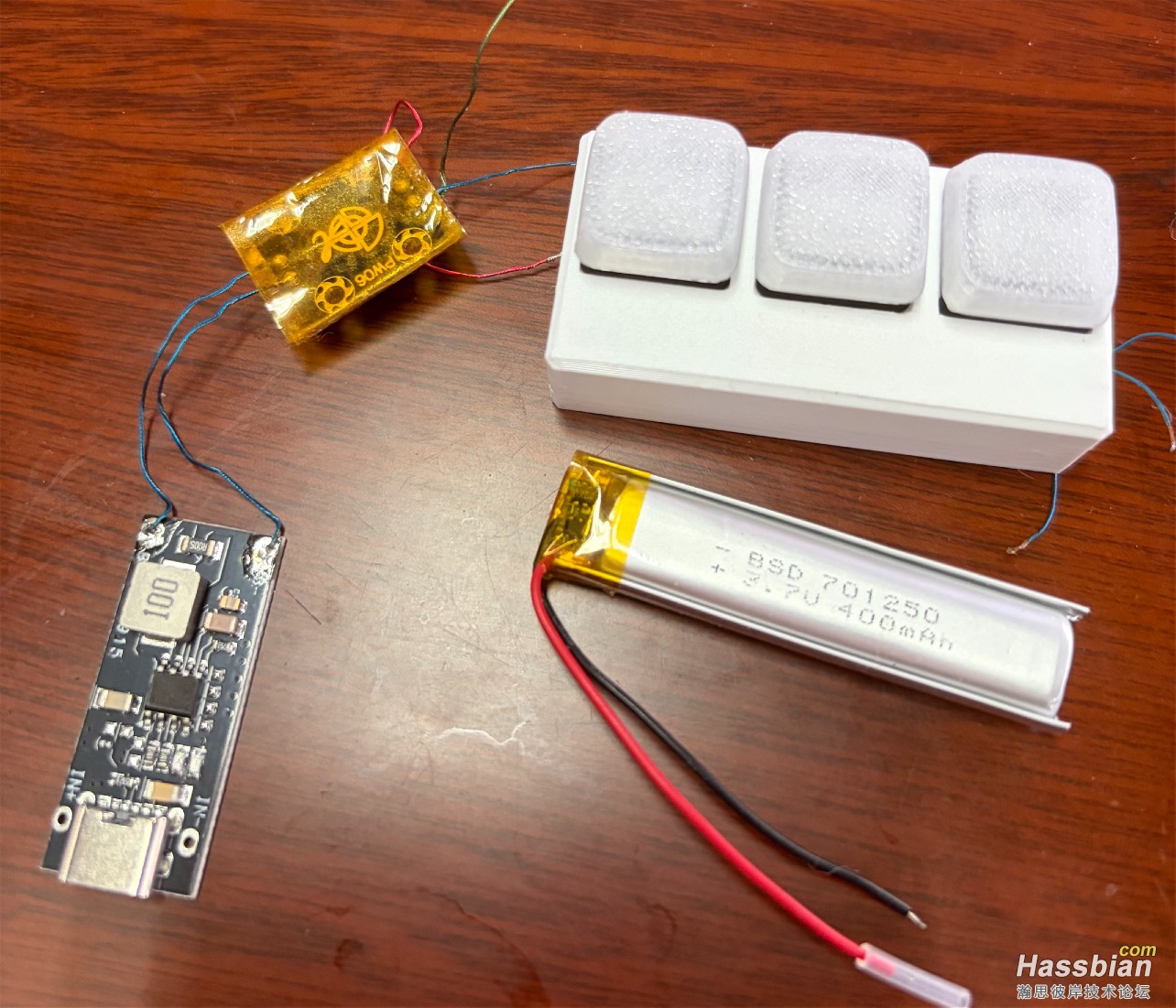

是用墙壁多控智能开关的核心改的，能提供8个按键，功能勉强凑合，但是做工烂，外形也不好看
买个回来试了一下就没啥兴趣了。。这事也就暂时搁置了。


碰巧最近在用ESP32-S3开发板折腾风扇控制器，有天晚上随便一想，这玩意有无线有蓝牙
在Home Assistant里也有完整的ESP Home和MQTT支持，
用它做一个独立的硬件网关，把蓝牙键盘的按键信号直接桥接到 Home Assistant不就成了一个开关控制器了么？
借助Node-RED就可以控制家电设备了啊！

有了想法就有了动力，折腾呗，开干！
先查了点资料，ESP32S3确实支持作为蓝牙接收器连接蓝牙键盘
但是只支持低功耗蓝牙（Bluetooth Low Energy/BLE），所以只支持蓝牙5.0以上的蓝牙键盘
而且这玩意蓝牙和2.4G无线是共用同一根物理天线和同一个射频（RF）前端，信号方面可能会有一定的影响
不过通过时分切片交替工作理论上也能运行起来

前期论证阶段：

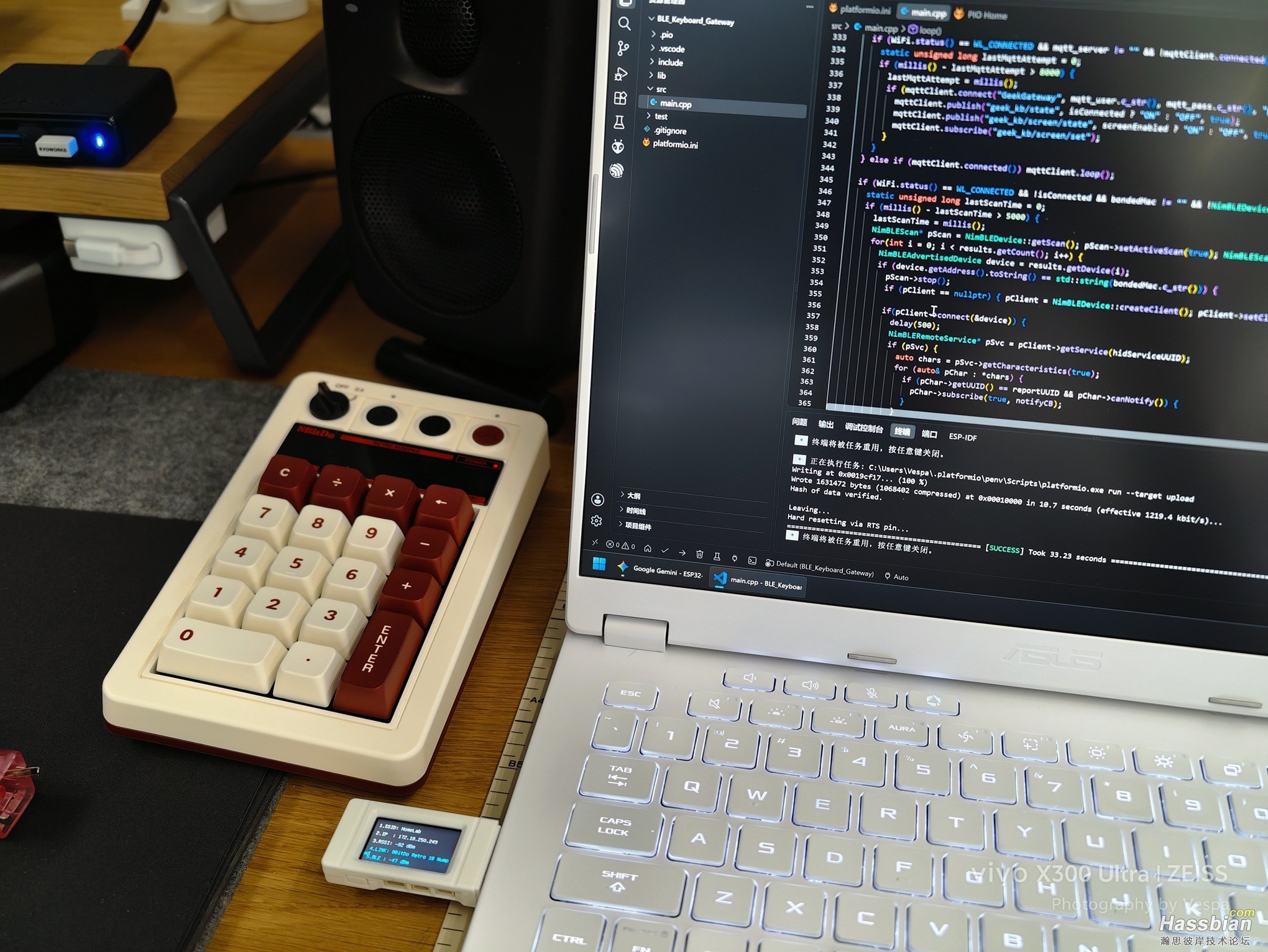

蓝牙5.0的PAD键盘我手头有个八位堂的，ESP32S3模组我还剩个微雪的ESP32-S3-GEEK，正好够用了
简单写了段代码测试下我的想法

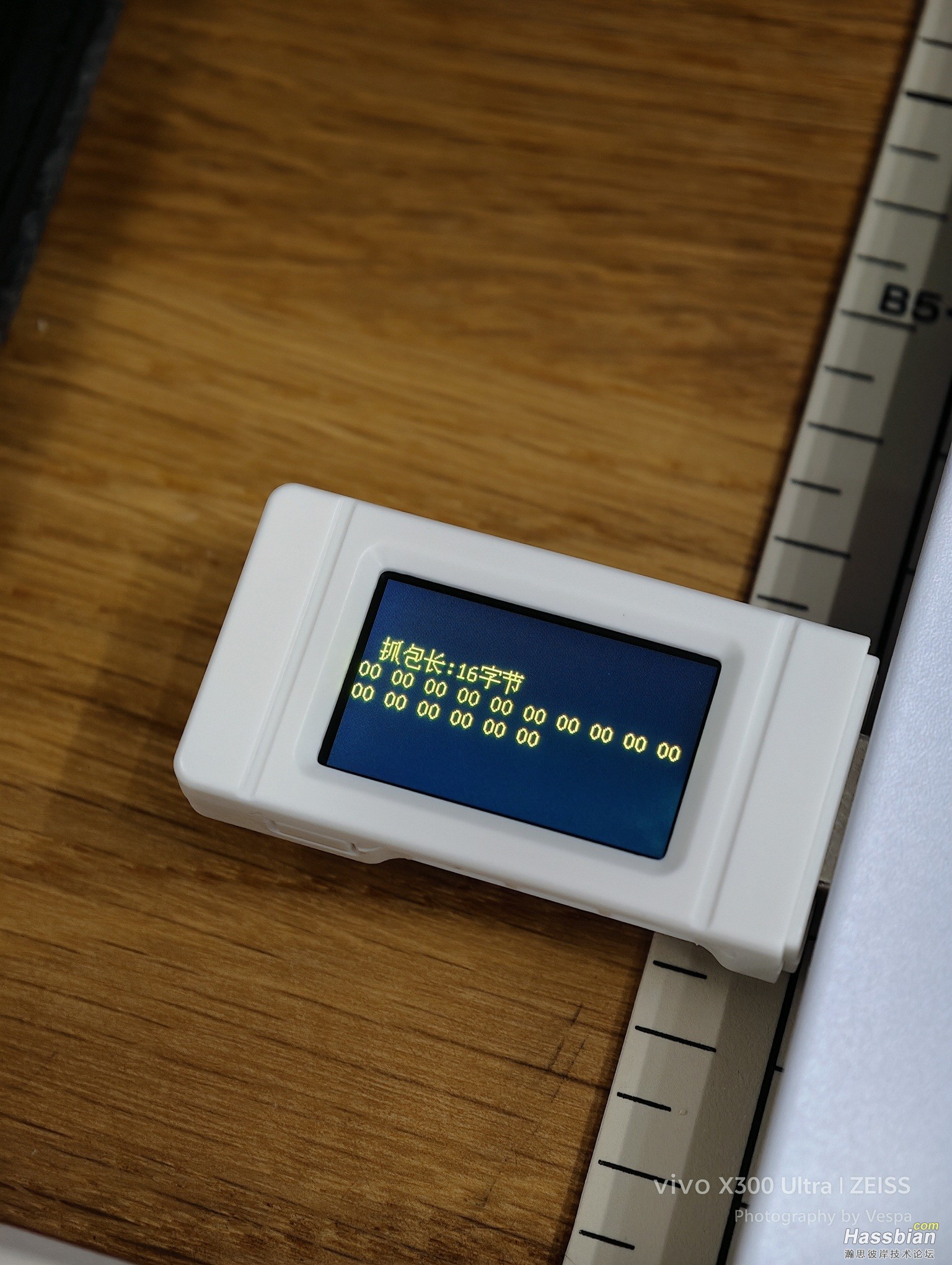

蓝牙键盘可以正常连接ESP32S3，按键后可以抓出信号编码


WIFI连接也凑合能用


到此为止，蓝牙键盘-网络系统的桥梁基本算是打通了，这事看起来有戏了！

代码开发阶段：
接下来就是一同操作猛如虎的折腾了，路是通了，但是坑也不少
蓝牙设备兼容问题
断线重连问题
信号干扰问题
与智能家电设备的控制信号传递问题
........
........
........

好在ESP32的开发资料足够多，加上AI的辅助
磕磕碰碰的折腾了一周左右，写了将近4000行代码，基本功能和适配终于搞定了


这套系统相比成品控制开关最大的好处就是控制相应快，准确率高
我使用到现在，除了程序BUG和设备掉线，没用遇到一次按键触发后设备不响应的情况

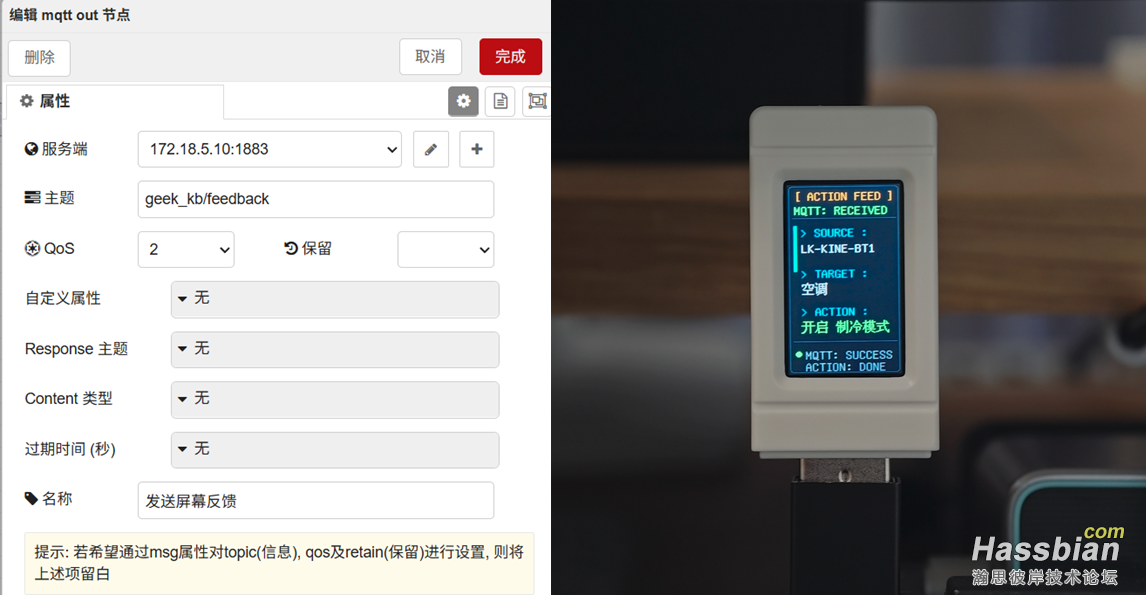

而且我在NODE-RED又使用了反向 MQTT 回执通信，配合网关上的屏幕，可以实施反馈设备执行状态，确认感更强

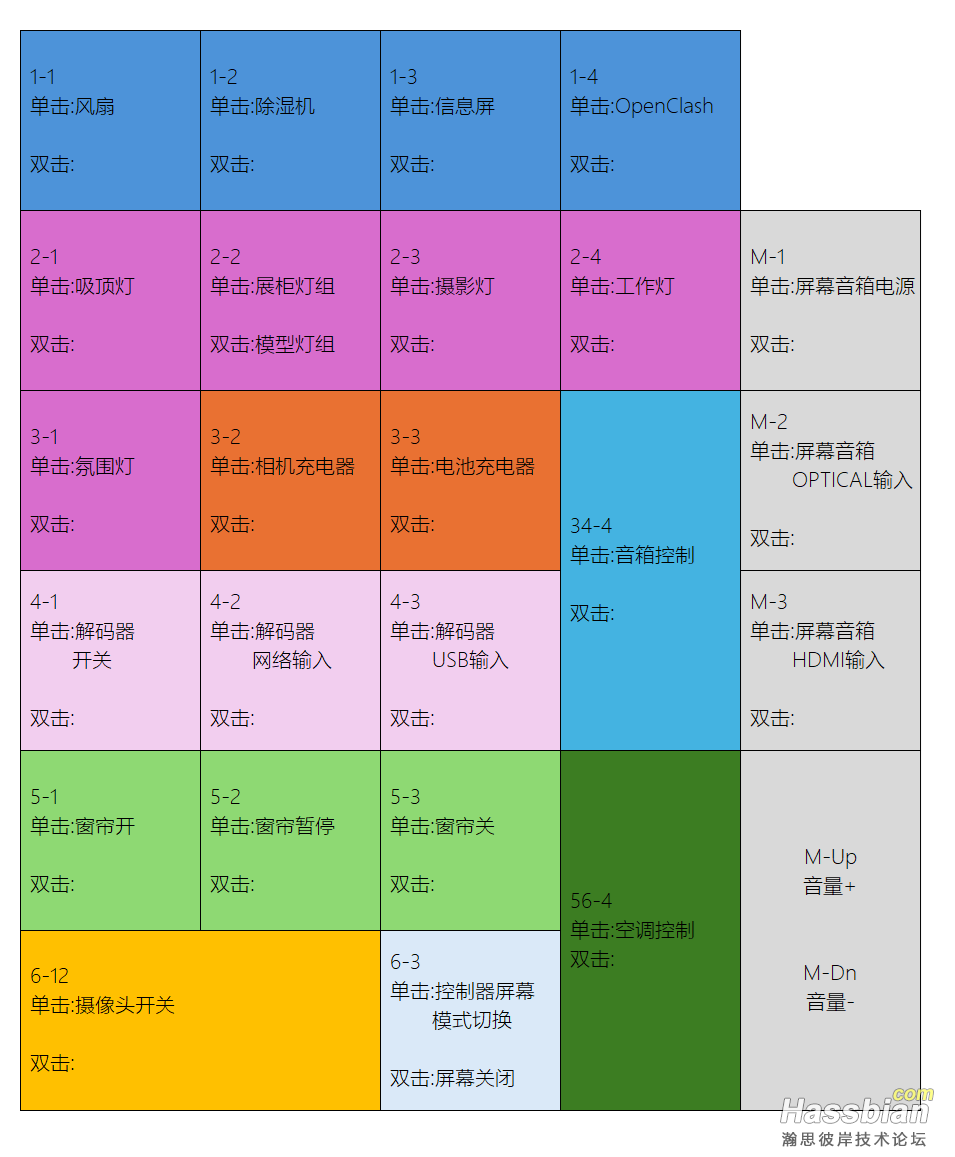

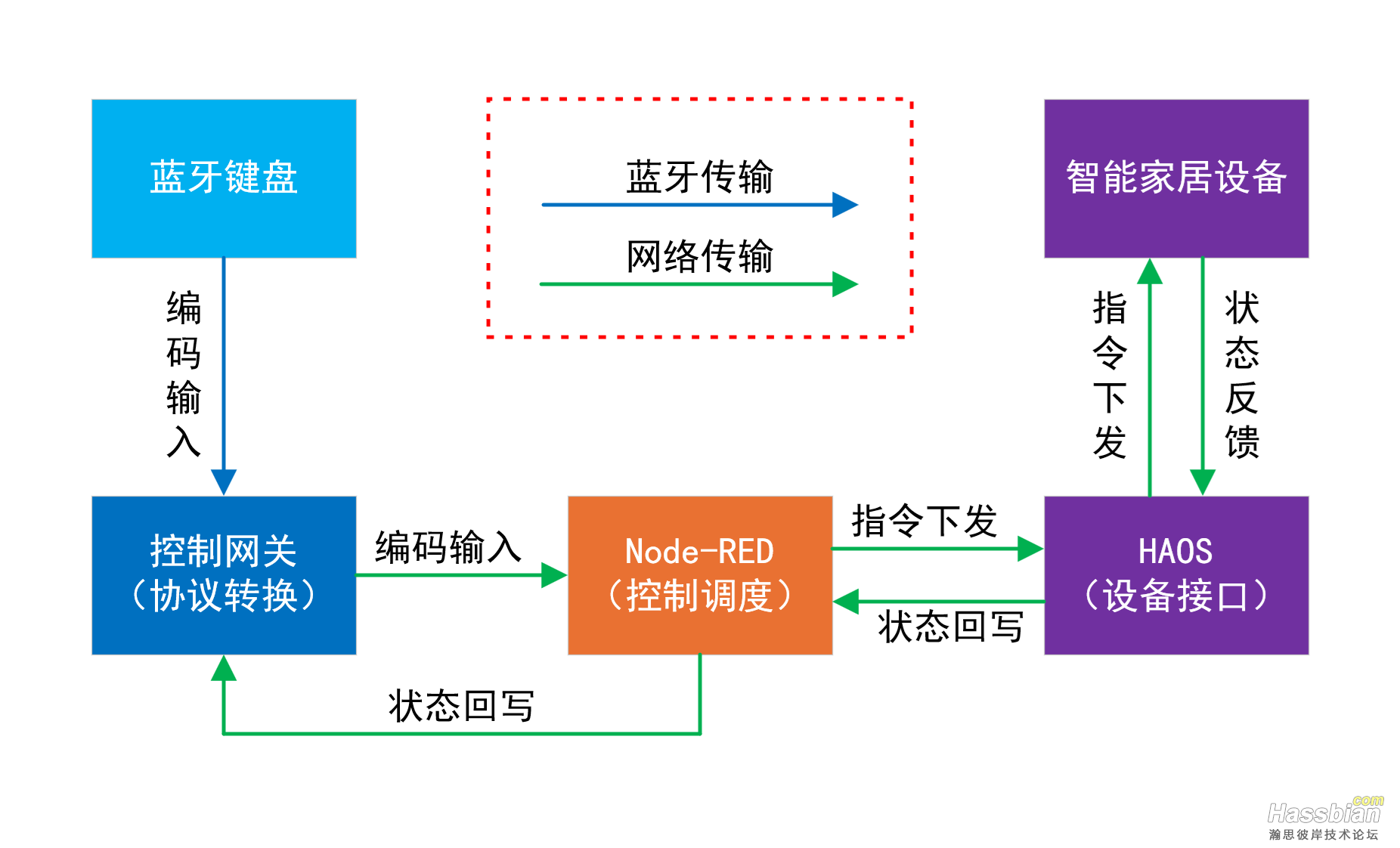

最终定稿的大致的控制逻辑如下图


这玩意按键数量多，控制架构容易搞乱

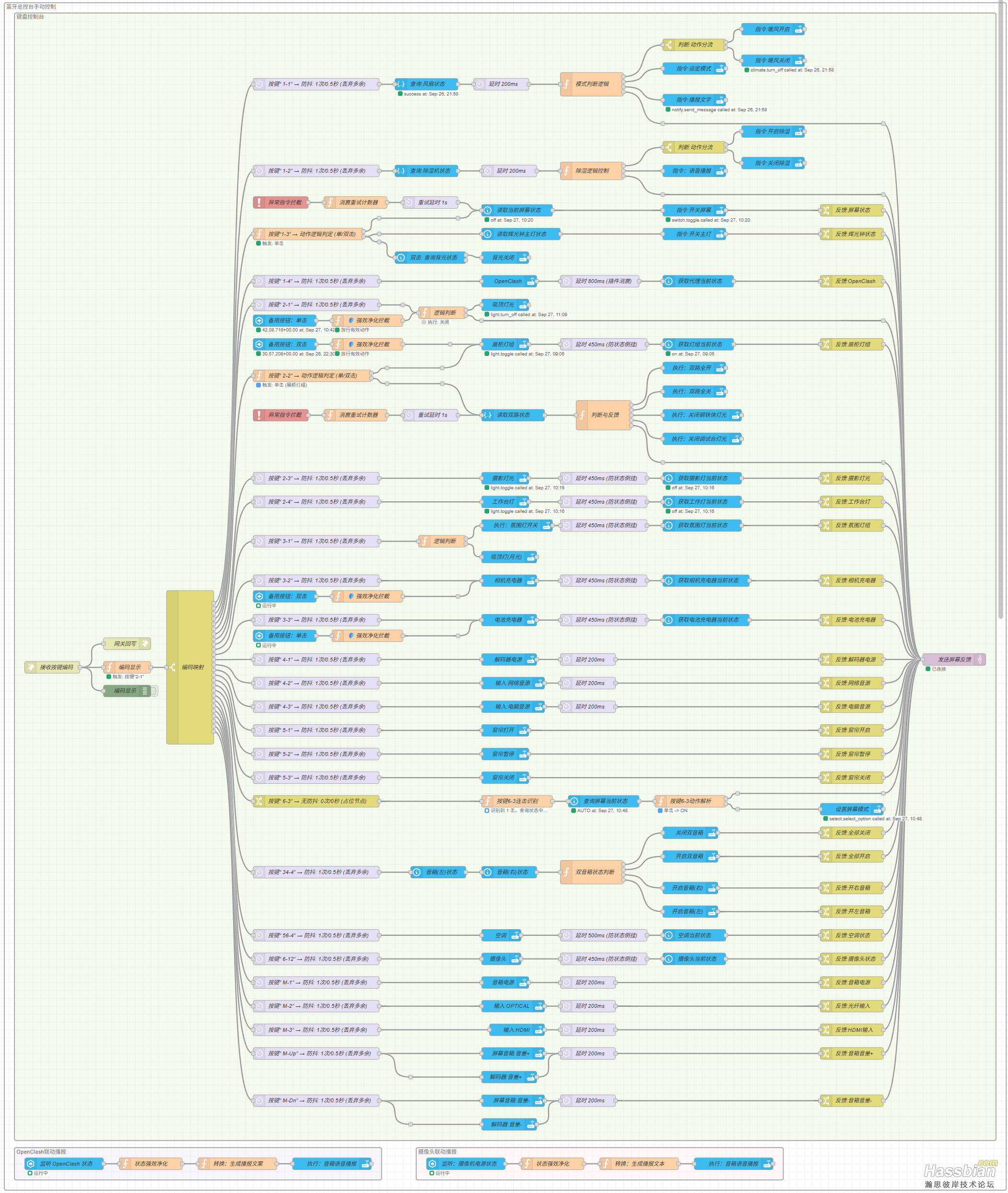

为了后续配置方便，我在NODE-RED里做了一个按键编码和键位的对应转换表
然后按模块化架构设计了个控制流程，后续优化调整控制逻辑对应每个按键单独编辑就行了

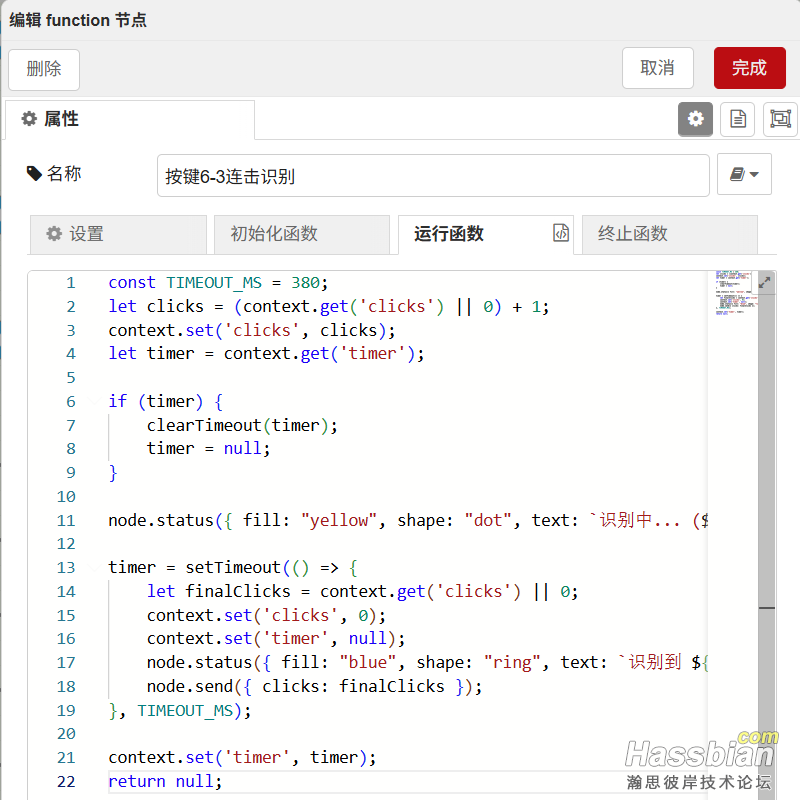

按键操作方面，在NODE-RED里通过间隔时间判断，可以实现一键单击、双击不同的控制触发条件
不过因为键盘本身编码输出的限制，没法实现长按操作判断
但是对于这么多键位的键盘，“一键两用”提供的控制触发数量已经相当可观了


为了让这套设备用起来不像个半成品，也为了可调整的空间更多，维护起来更方便

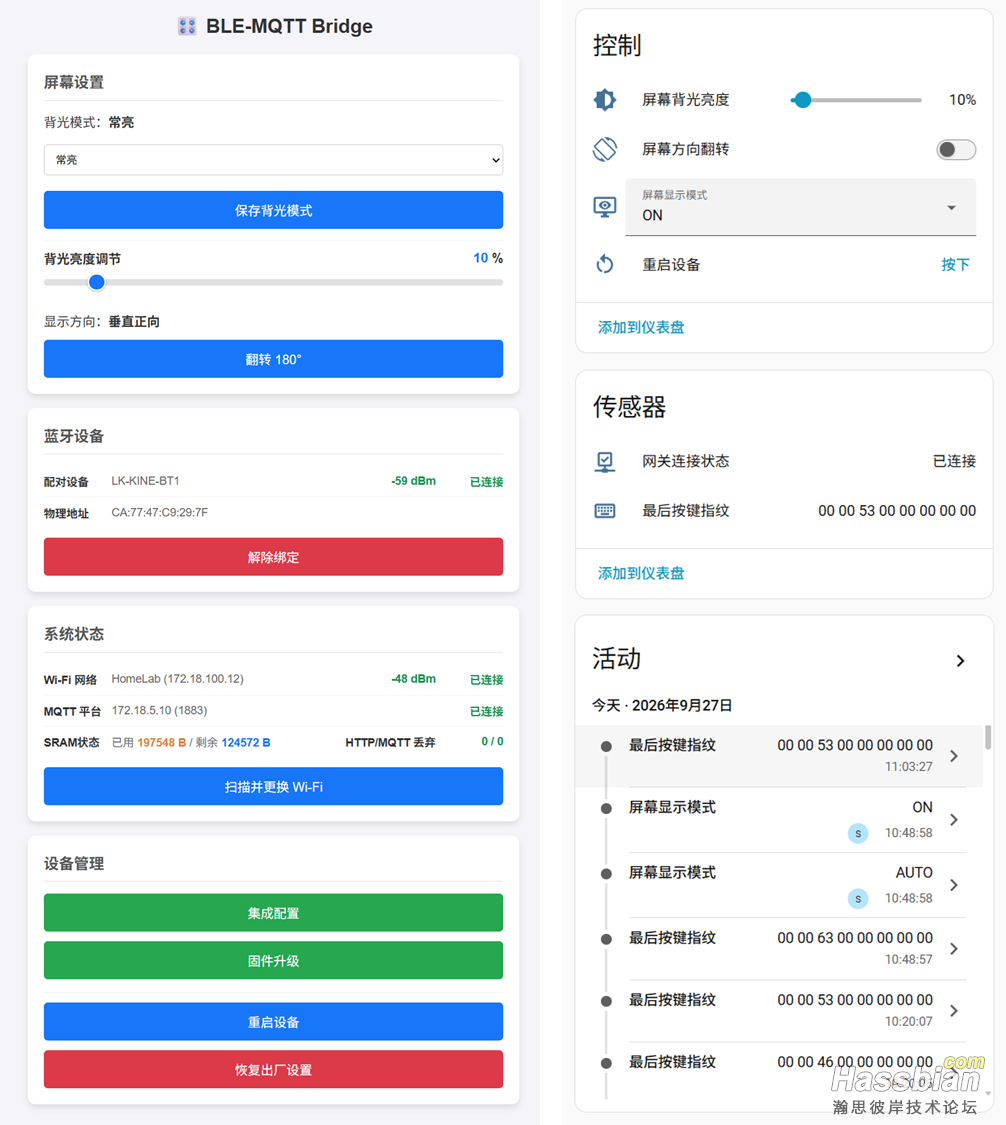

我又花了三天时间做了个B/S的控制维护页面，同时把Home Assistant里面的控制项也一并优化了
现在软件层面看起来像那么回事了


外设折腾阶段：
难啃的代码开发搞定了，也就到了相对轻松也是我最擅长的外设折腾了

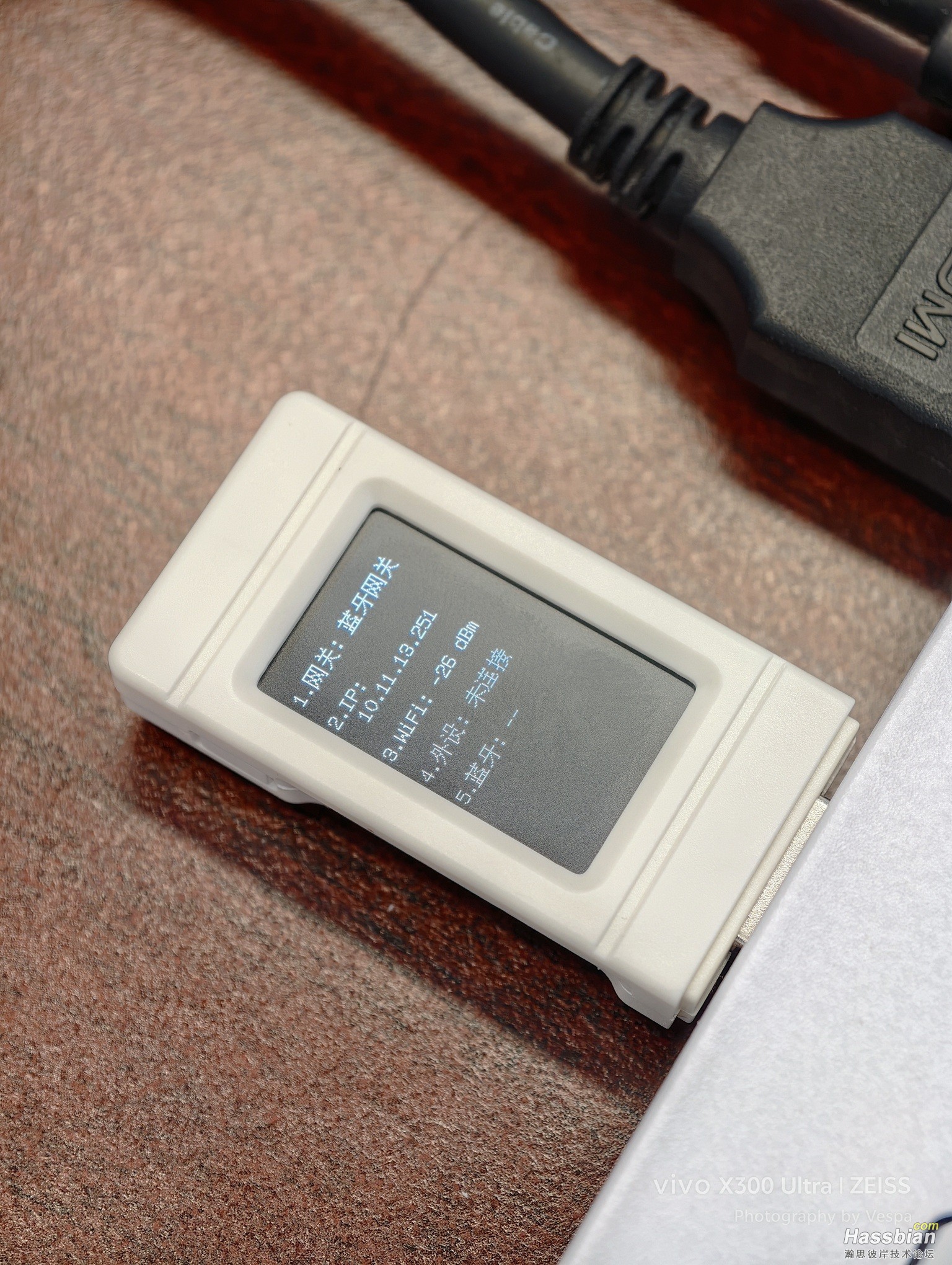

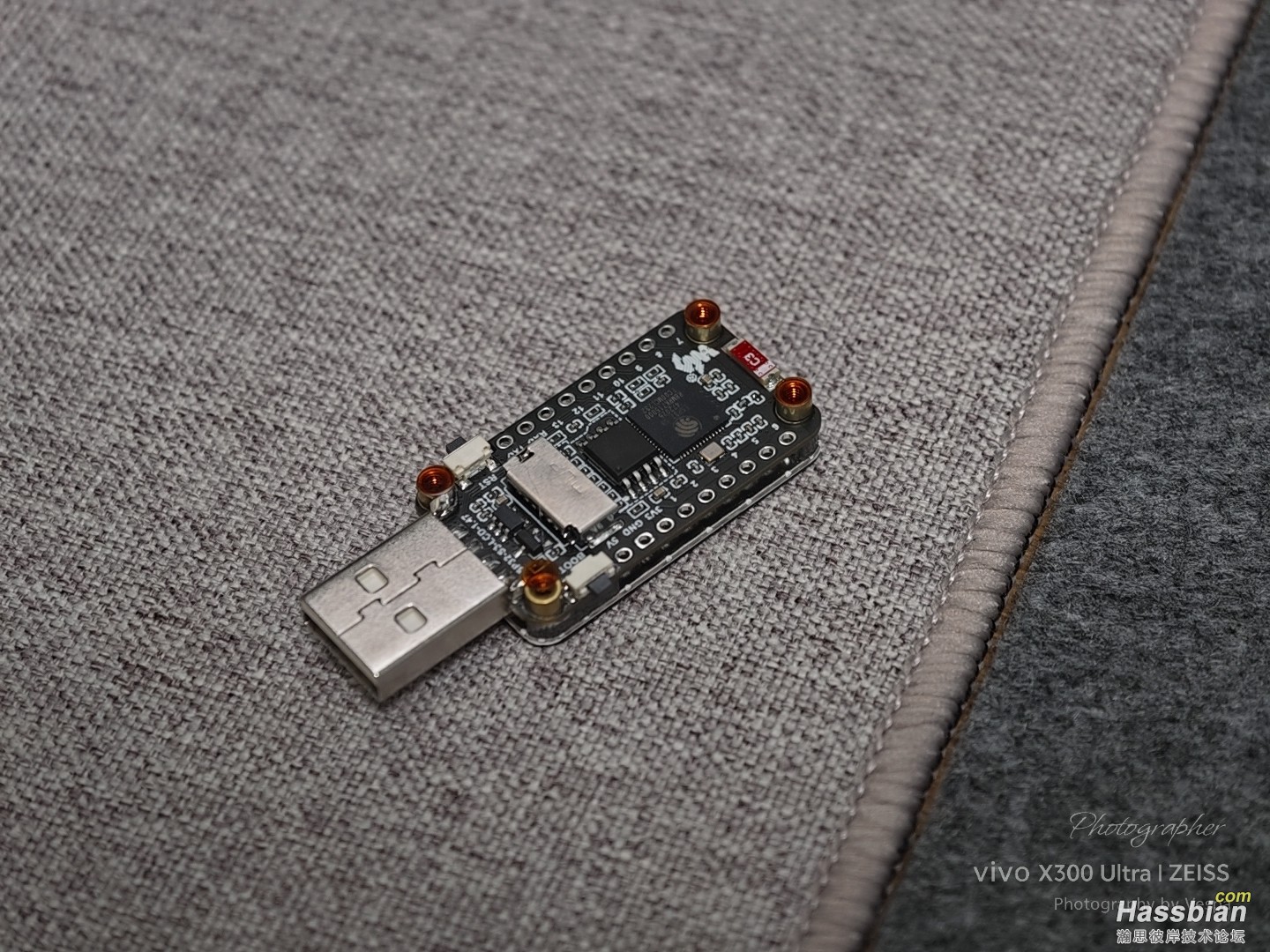

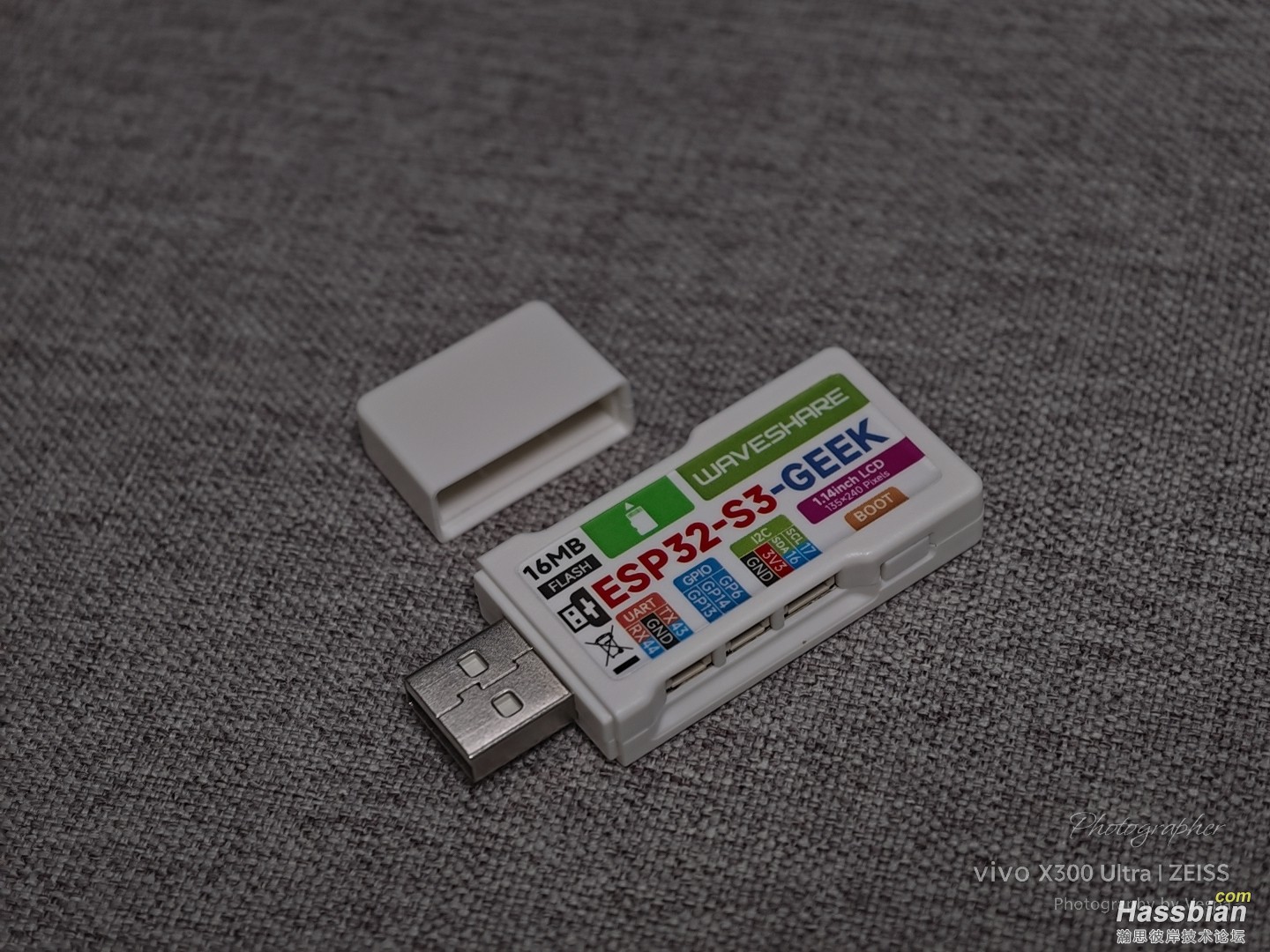

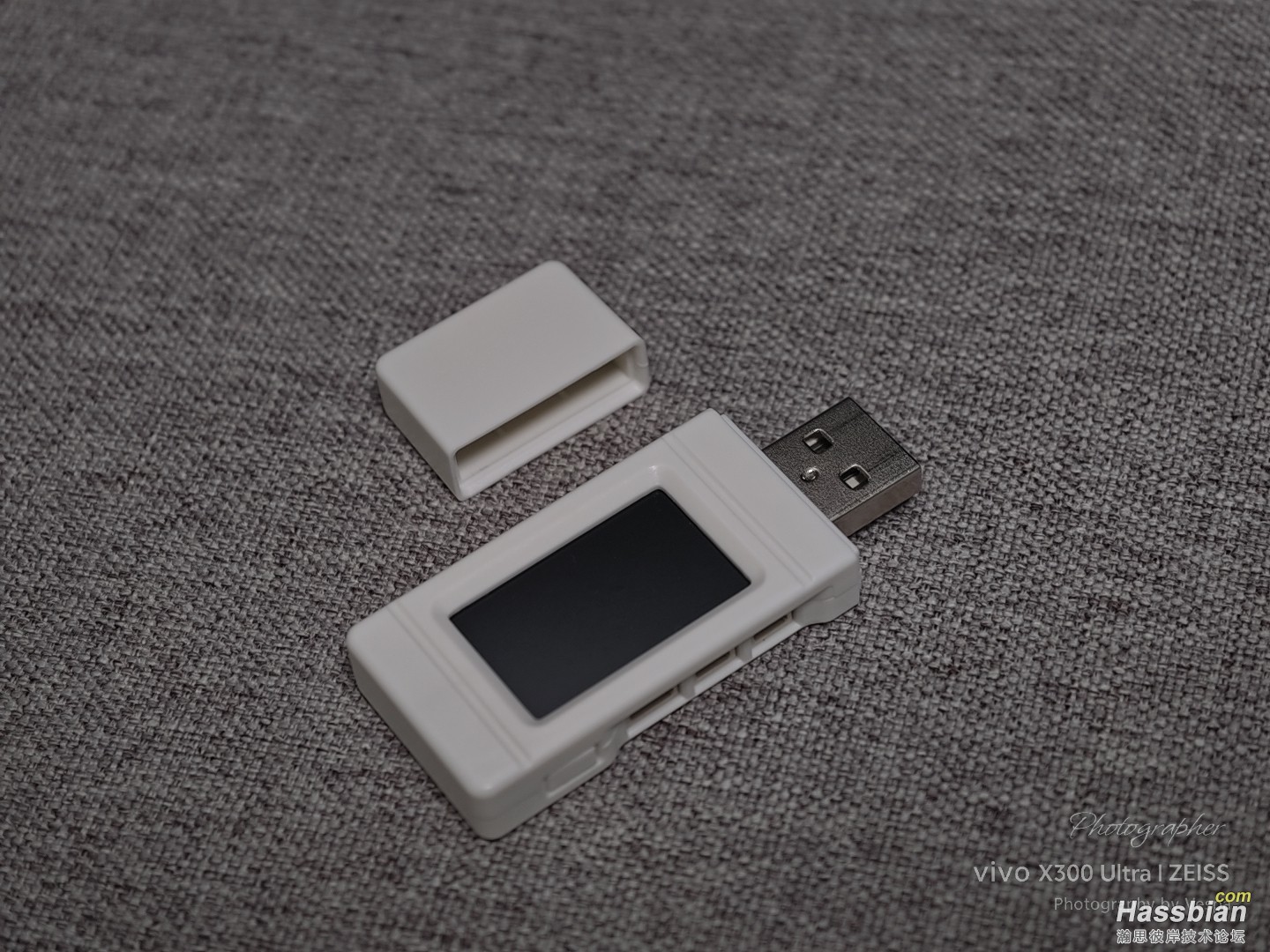

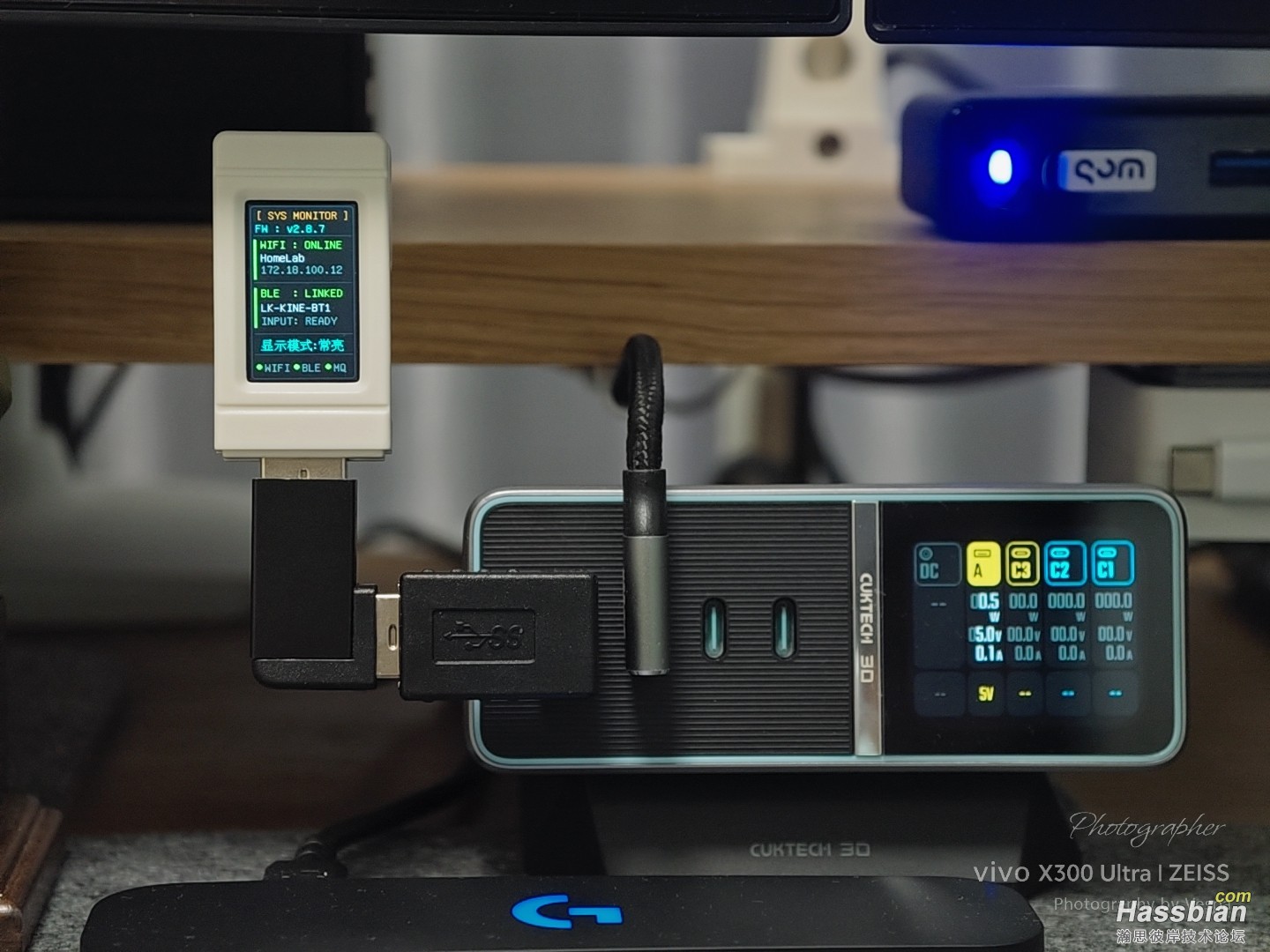

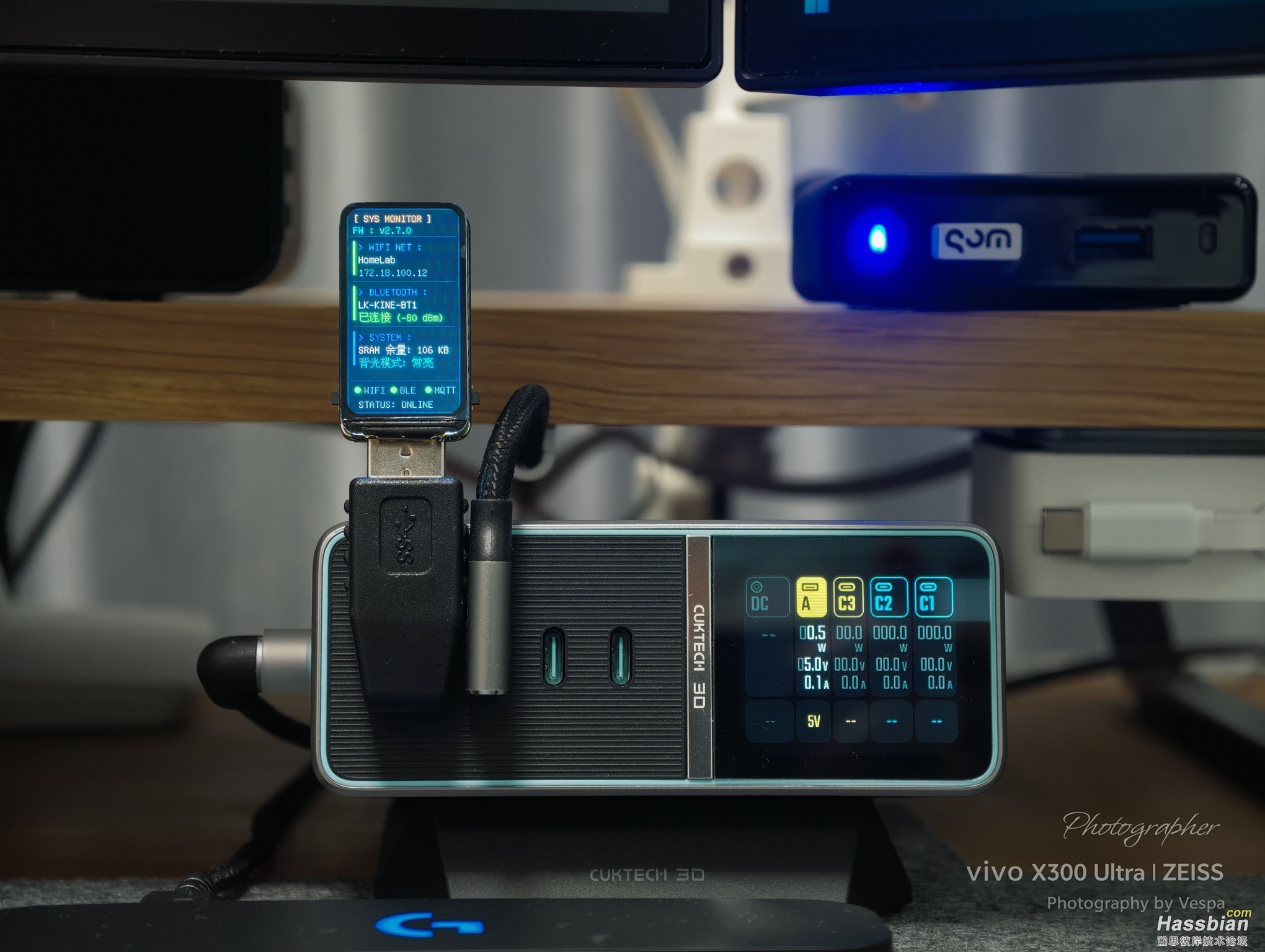

先是ESP32S3设备的选型，开发用的微雪ESP32-S3-GEEK，功能和性能足够
U盘外形和自带屏幕的设计也非常符合我的需求
但是屏幕分辨率相对低一些，白色的外壳质感一般，所以我是希望能换个档次更高些的

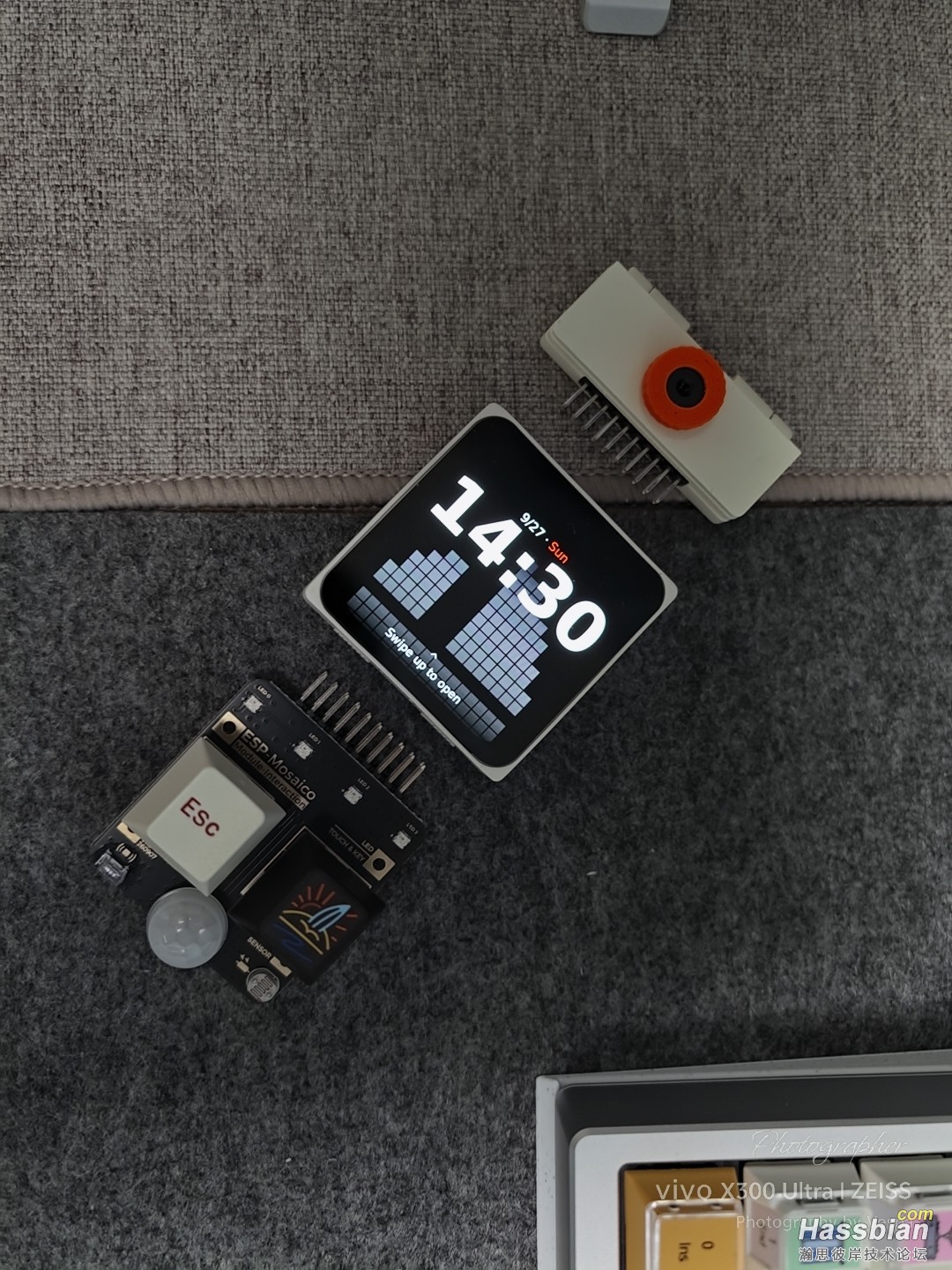

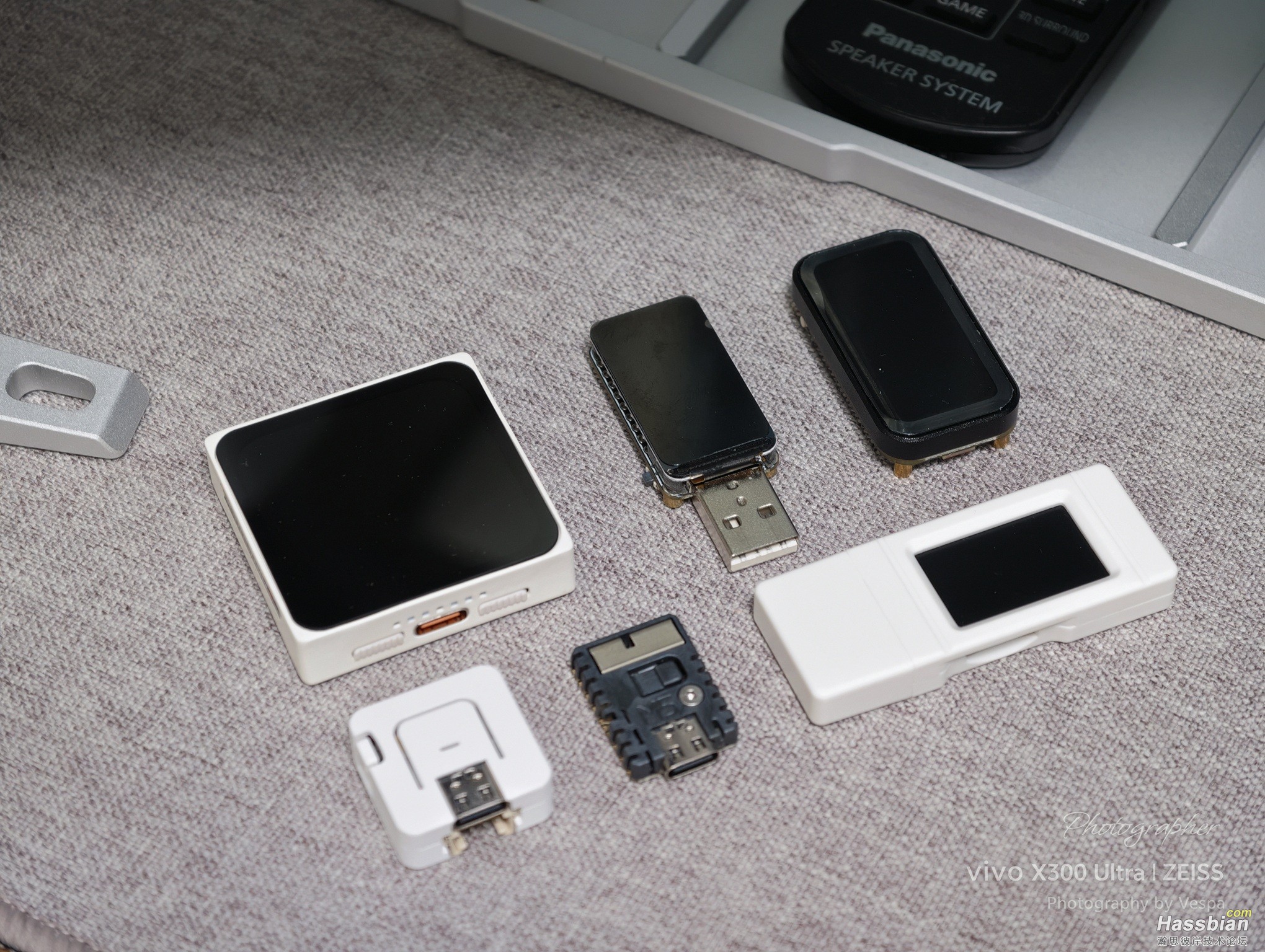

然后我就把市面上能买到的，看上去外形顺眼的ESP32开发模组基本都买了个遍


论颜值，ESP-Mosaico最好
但是这货用的是ESPRESSIF最新的ESP32S31芯片，性能用来干我这点需求，真的就是杀鸡用牛刀了
而且ESP32S31太新了，用的人不多，有几个适配问题暂时还没很好的解决办法

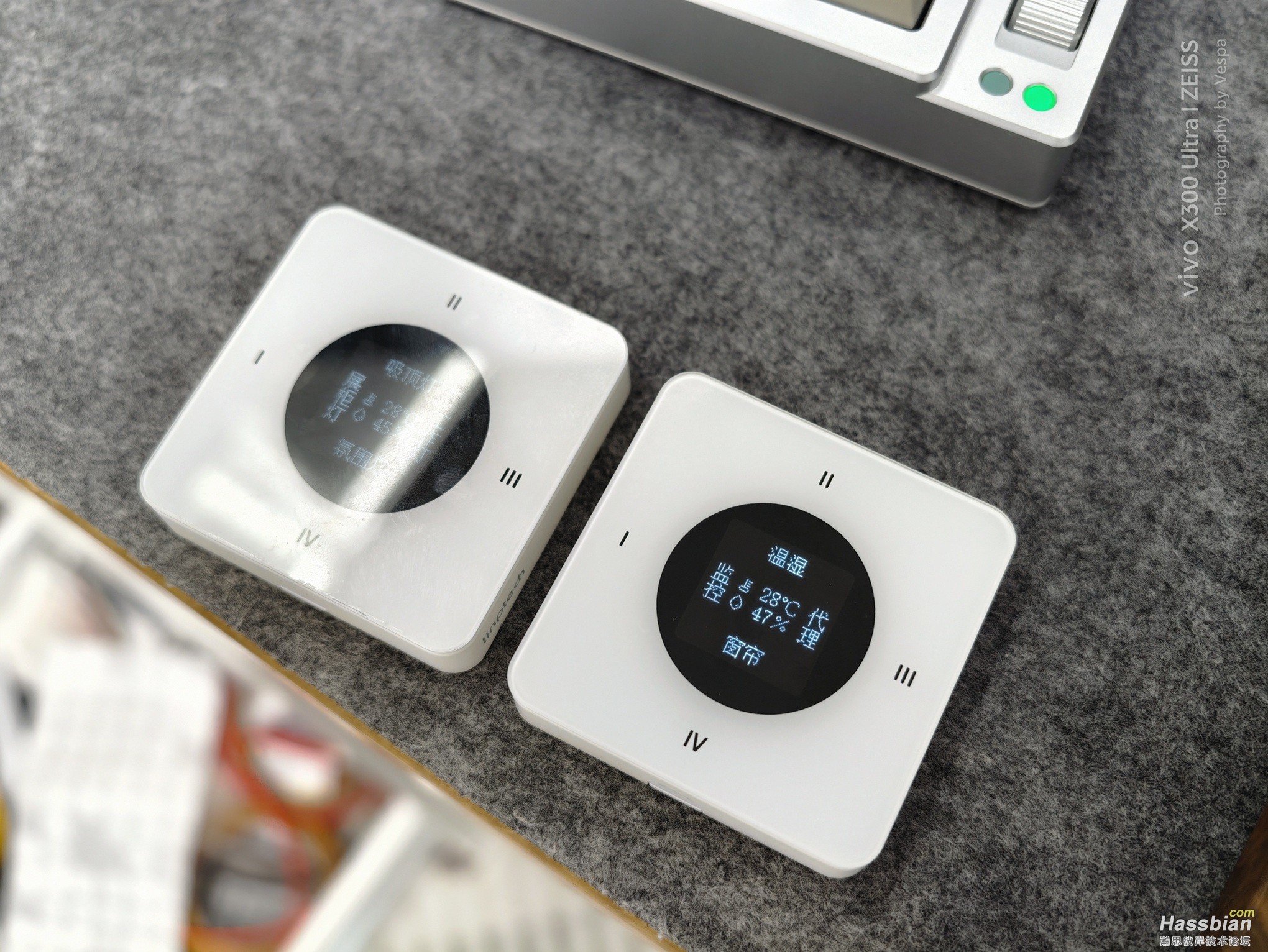

另外两个黑色屏幕的是微雪的OLED开发模组，显示效果比ESP32-S3-GEEK的LED强，我一度准备用他们做正式版本用了


但是这两玩意都有个致命问题，无线和蓝牙信号都很差，尤其蓝牙，必须要键盘贴在脸上才能维持在70以下，可能是OLED背后基板贴了层金属吧
还有就是这两个都是半开放设计，后背芯片是敞开的，长期使用，稳定性也有疑虑

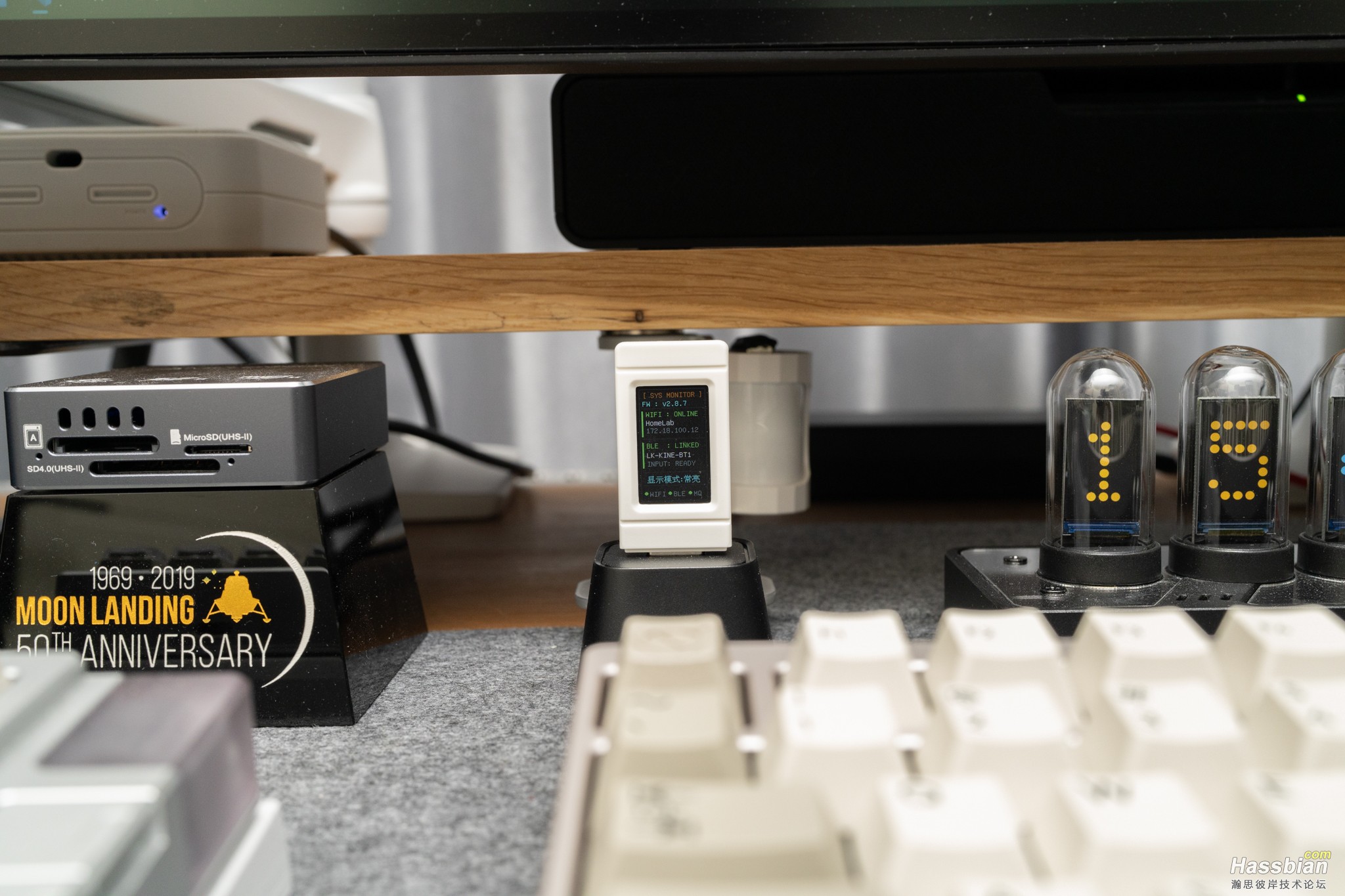

至于那两个没有屏幕的M5STACK的ESP32S3模组，功能和ESP32-S3-GEEK差不多，但是没屏幕就是最大的问题，放桌上不好看啊！
最终全给我改成UPS监控器，塞机柜里去了

所以对于网关设备的选择，就和爱情一样，兜兜转转一大圈，最后发现还是第一个最好！！

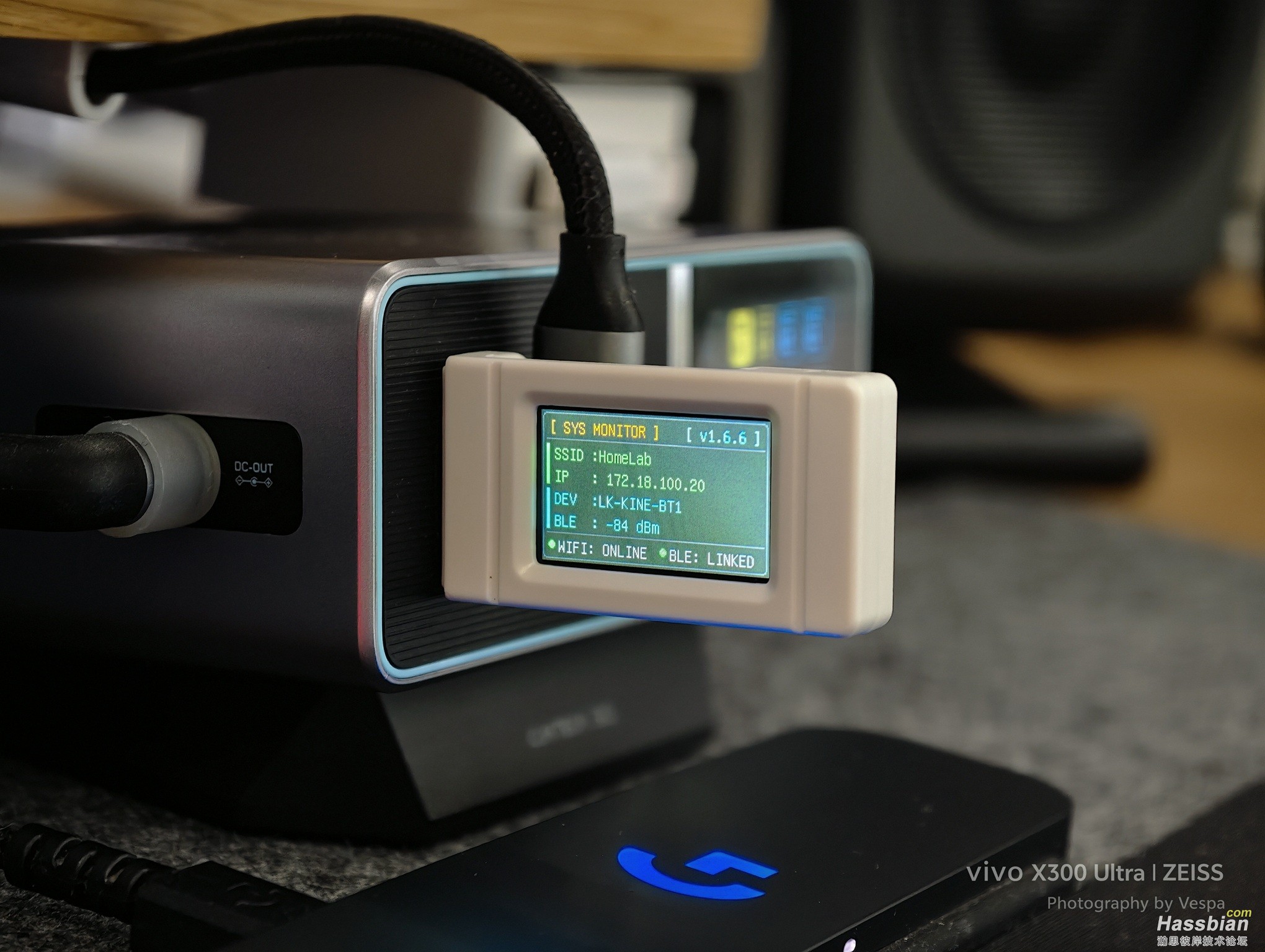

ESP32-S3-GEEK继续用吧






同样为了让这套设备用起来不像个半成品，充分发挥屏幕的价值
我又花了1天时间，简单的给各种使用场景设计了简单的UI


键盘的选择就顺利多了，折腾外设，这事我在行！！

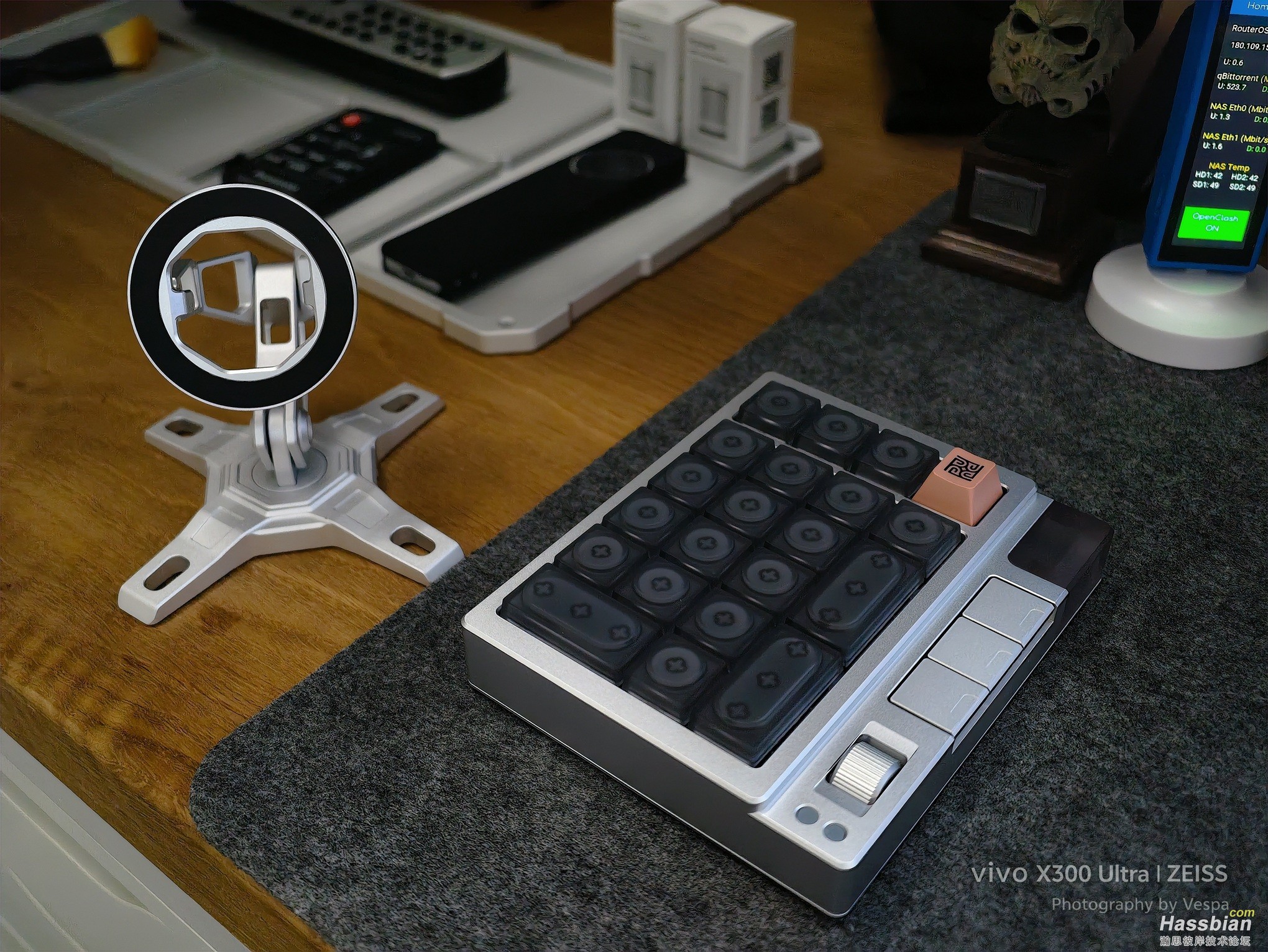

之前那个八位堂的，功能跑通了就退休吧，整体还是差了点
而且这键盘设计的挺奇葩，按一次按键会直接发3次编码，直接把我的双击功能干废了。。。。。。。

我的想法是要有质感，做工要好，手感也要好，同时除了做智能家居控制器之外还能临时当电脑小键盘用
所以蓝牙BLE+三模设计、机械可换轴、CNC铝坨坨就成了必选项

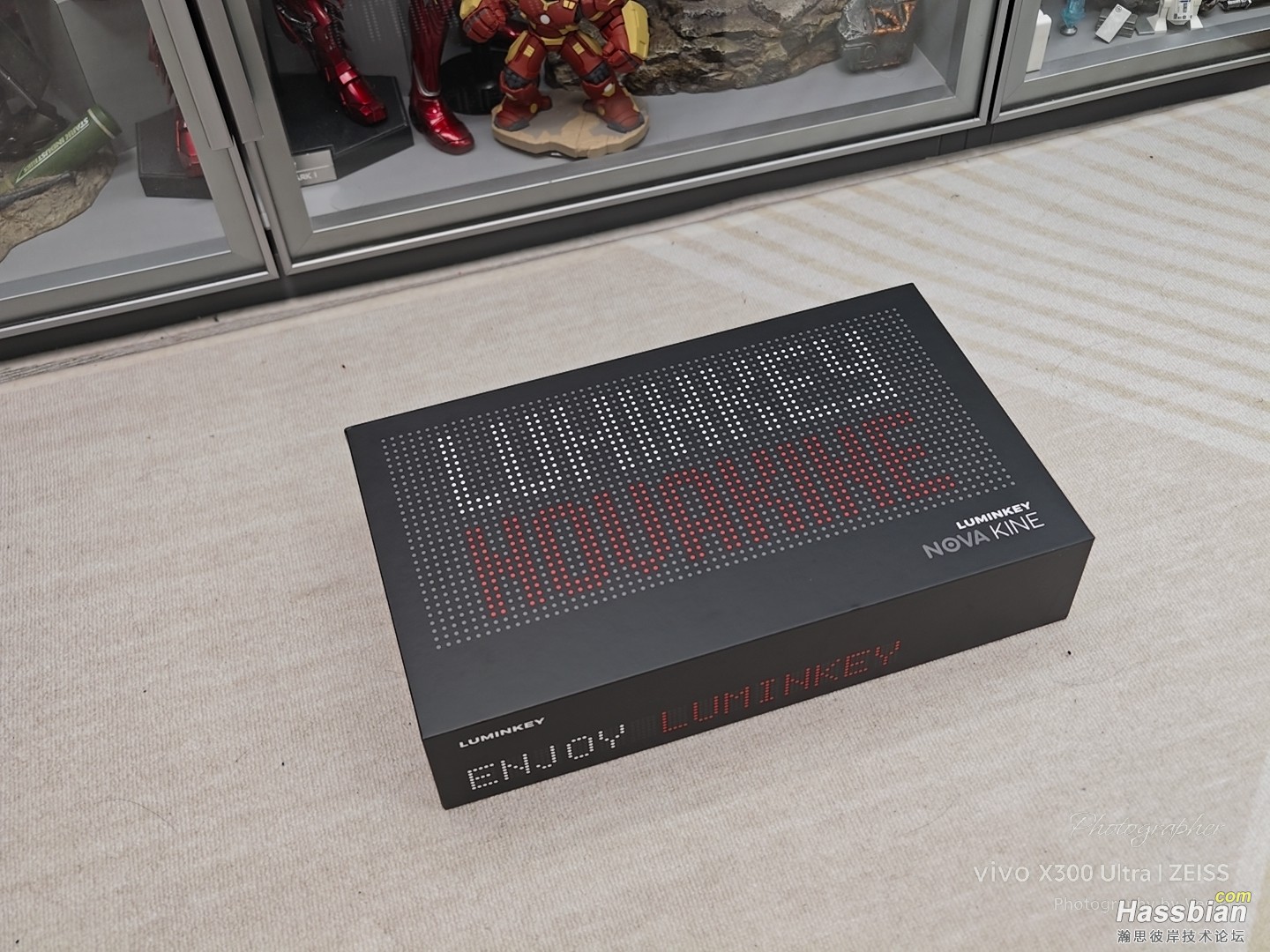

综合看了一圈，最终选定了LUMINKEY的NOVA KINE，价格有点贵，但还能接受，折腾么，不贵点折腾起来没动力


这键盘蓝牙芯片的工作逻辑和之前的差异有点大

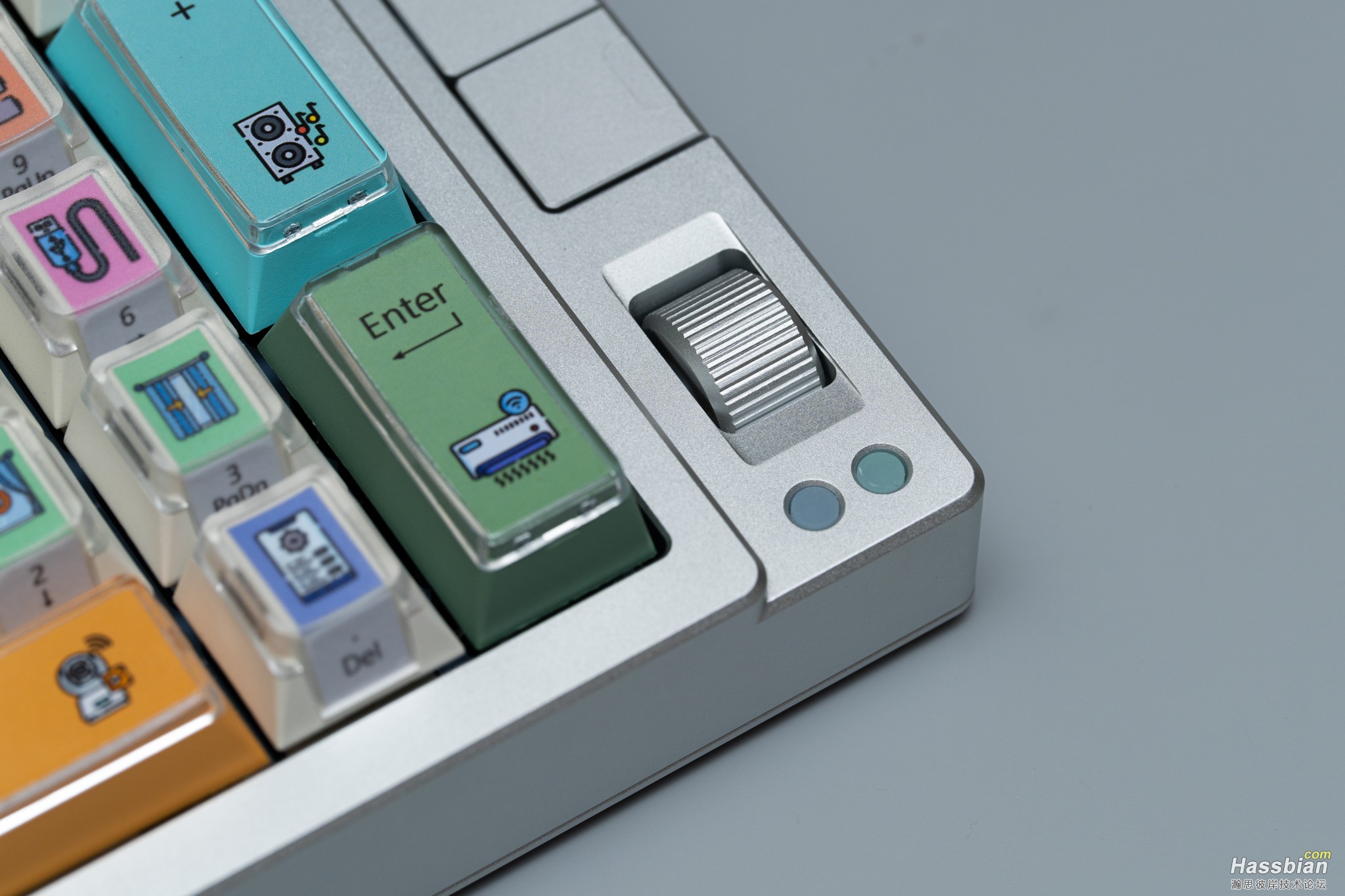

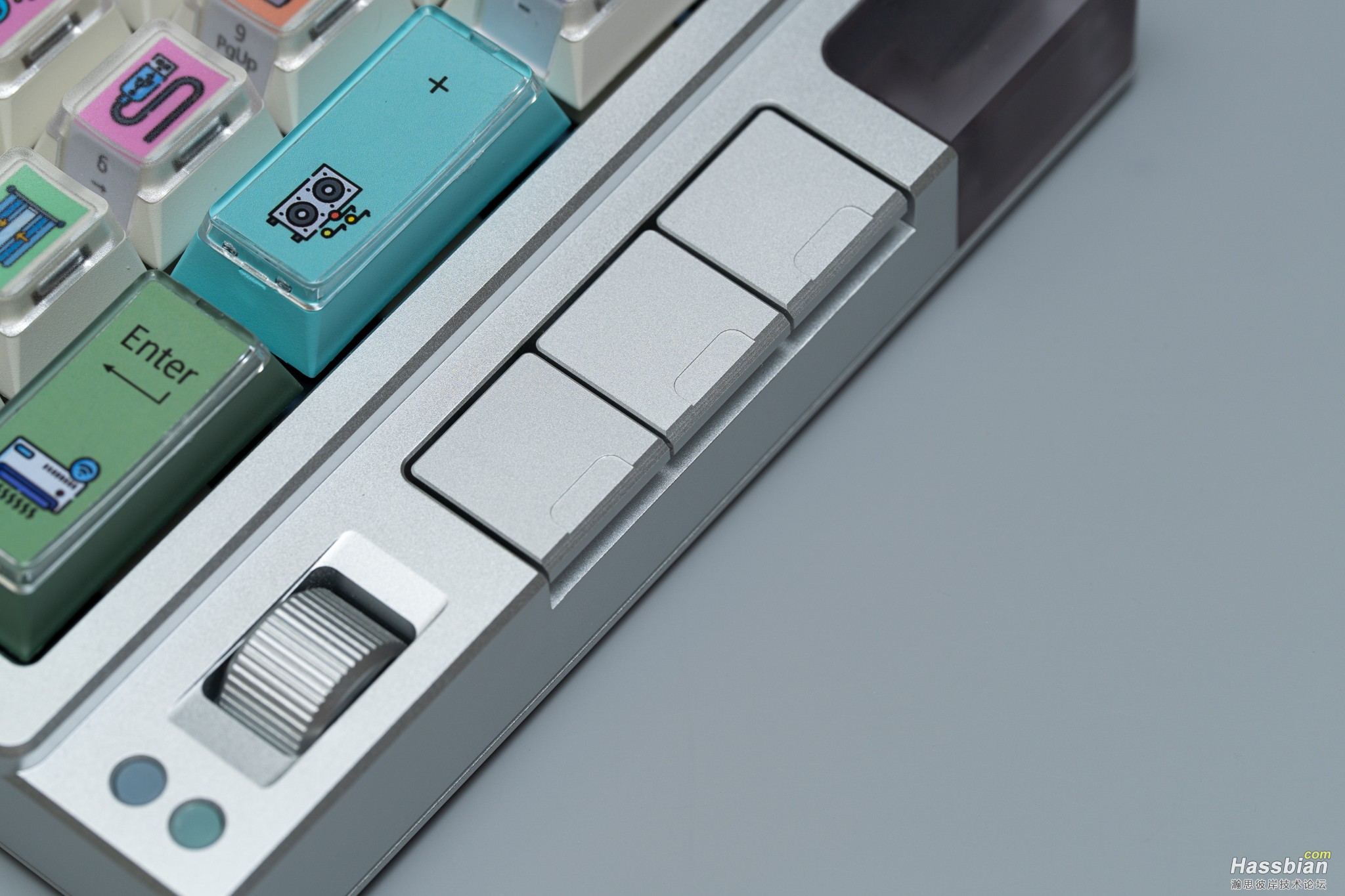

尤其是侧面的三个附加按键和滚轮，一开始无法使用，一触发整个系统就死机了，我又不忍心废弃这几个按键
适配折腾了我2天多，好在结局完美，不但保住附加键的全部功能，那个滚轮还给我弄成了音箱音量控制
最后优化代码，甚至搞定了休眠后首次按键不吞键，直接触发控制设备
结局非常完美

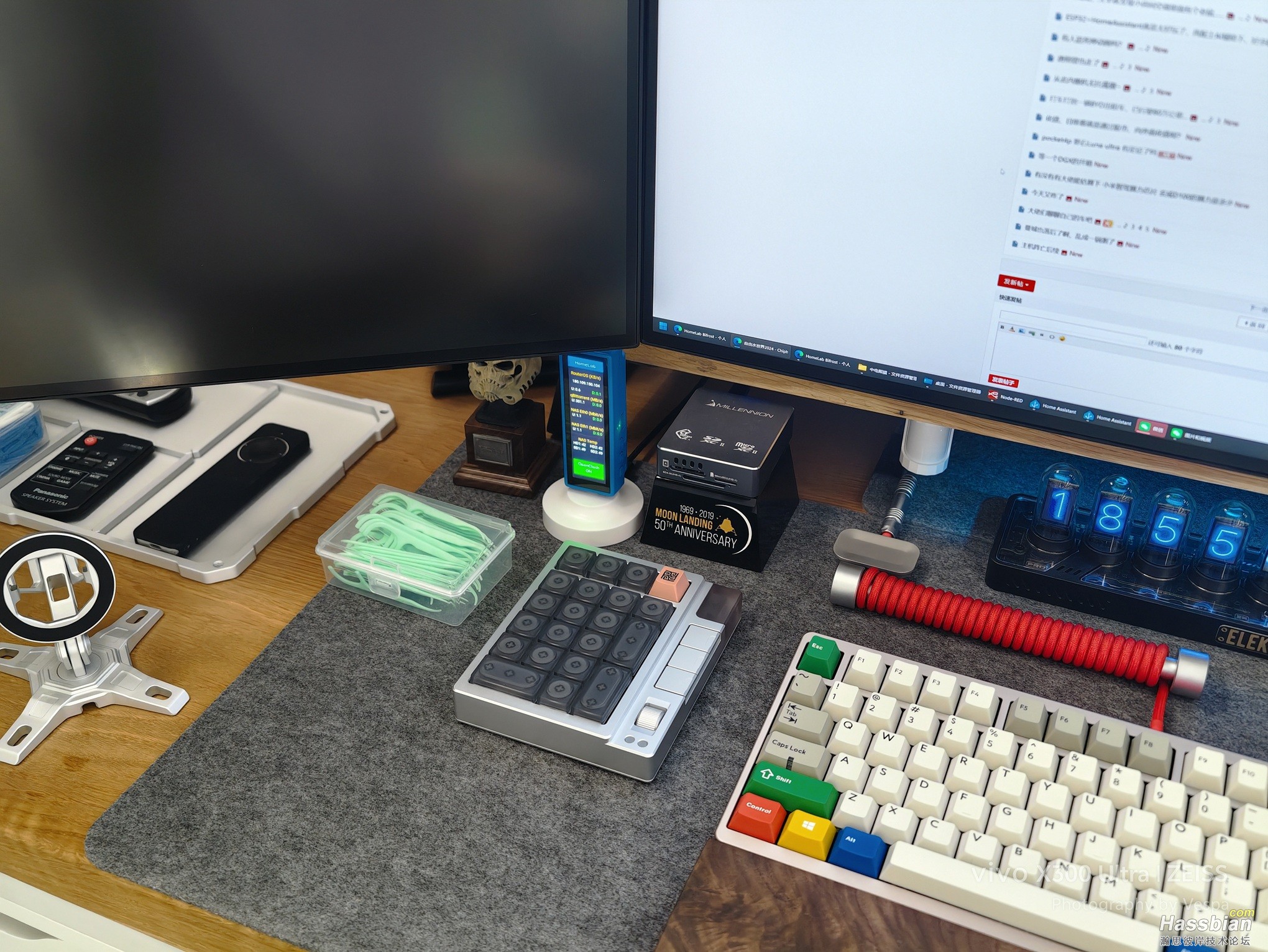

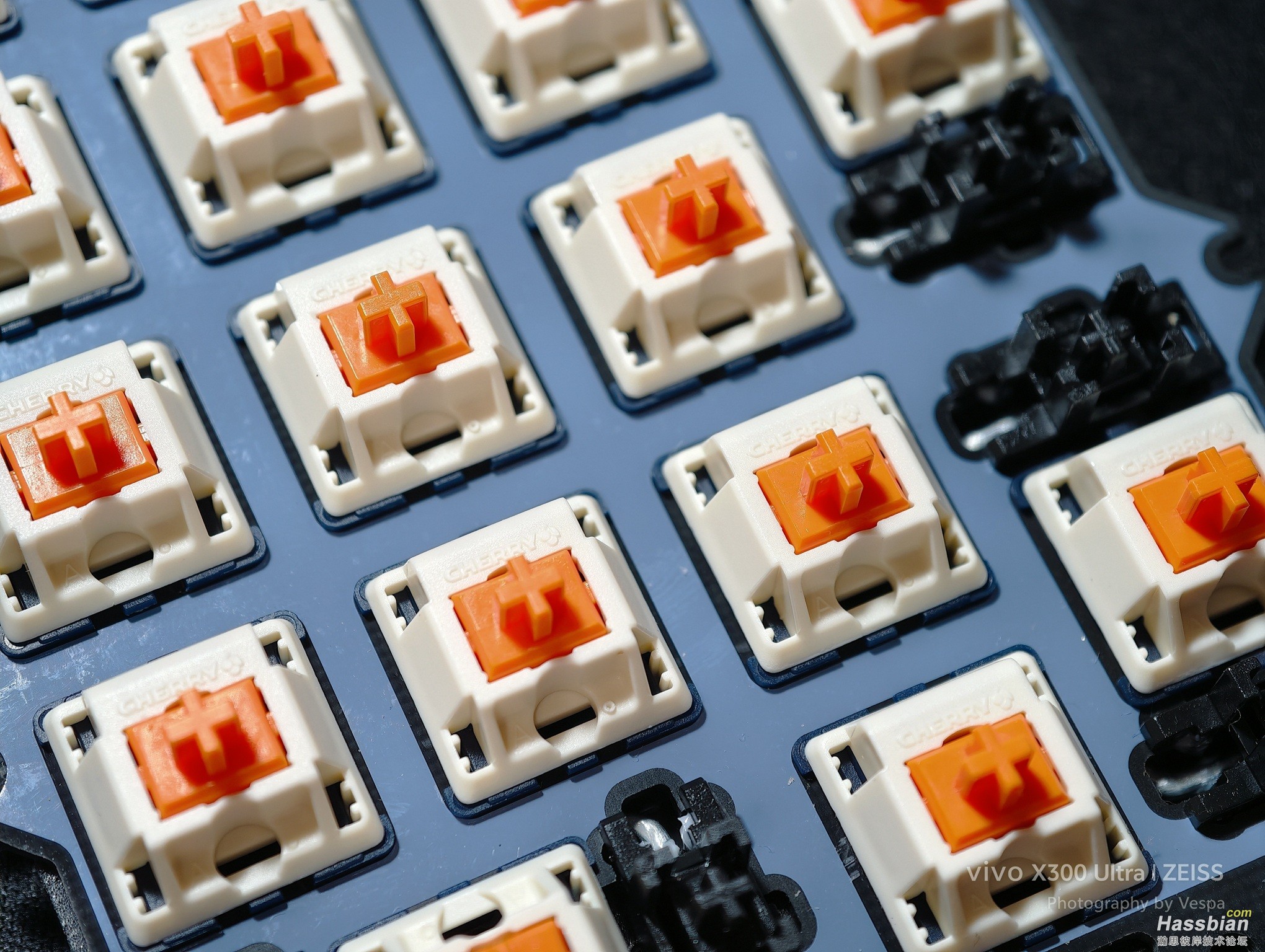

键盘的轴体我全换成Cherry的猎鹰轴，我很喜欢这个轴体
手感有轻微的段落感，又不像青轴那么突兀
配色配色比茶轴好看

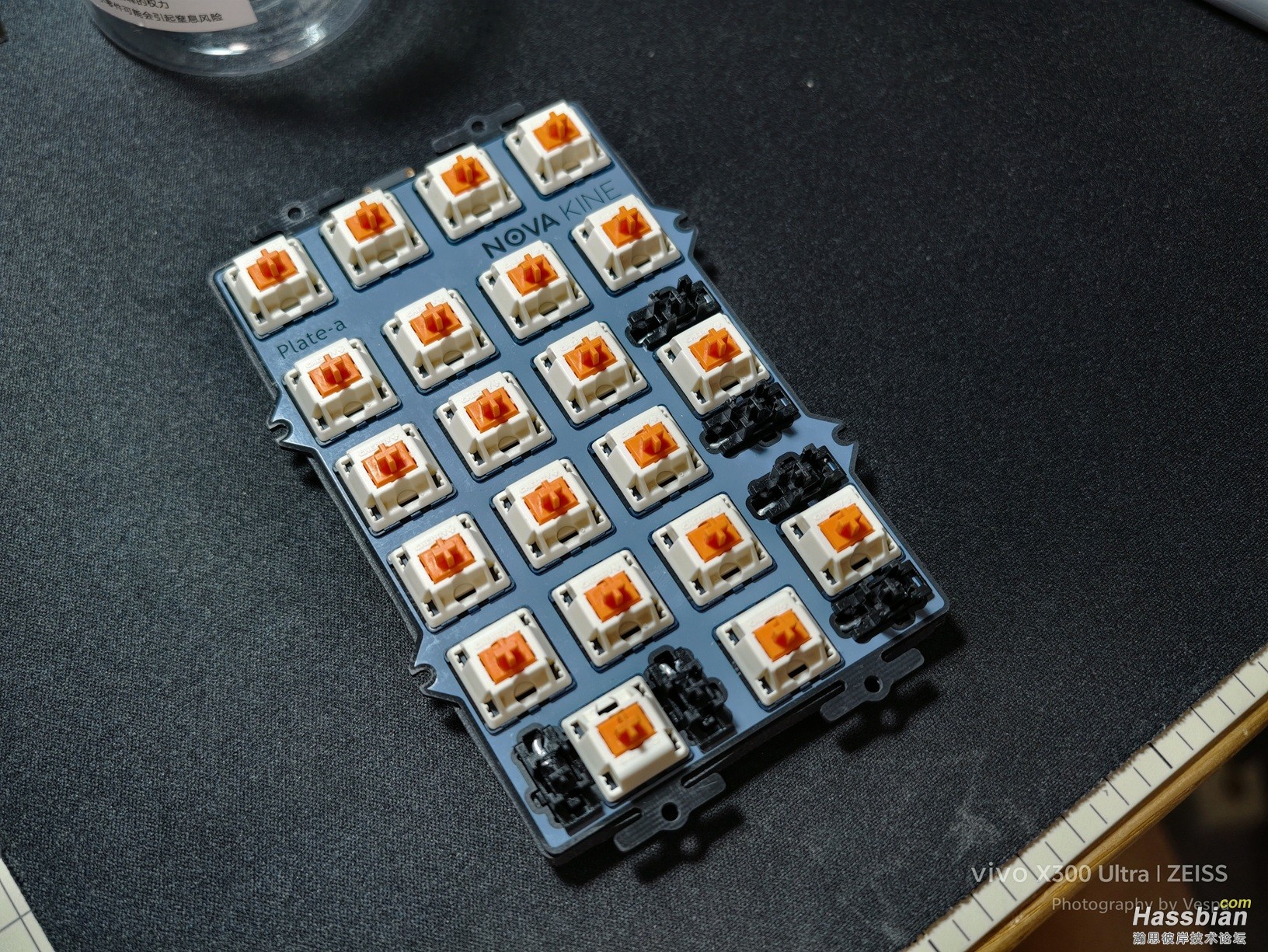

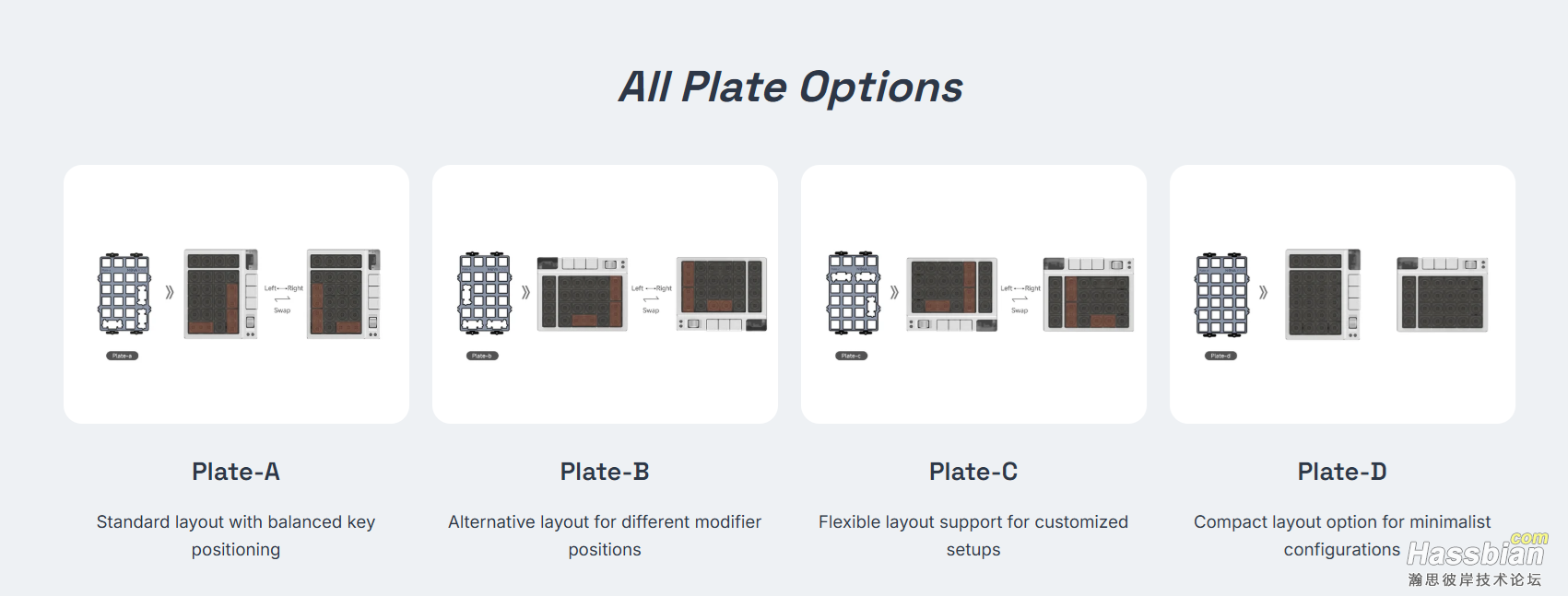

NOVA KINE支持键盘配列调整，厂家附送了调整套件，有多种配列可以选择


一开始我是打算调整成全部1U的，不过仔细分配了下按键，标准配列的按键数量现阶段已经足够我使用了

同时考虑到我还想作为普通数字小键盘应急时使用，我还是使用标准的PAD数字键盘配列


这键盘是蓝牙多模的
蓝牙1设置为智能家电控制，和网关配对；蓝牙2设为电脑小键盘，和电脑的蓝牙适配器配对，这功能就完美实现了


键帽选择方面我的想法就多了！
我折腾这套系统最核心的需求就是要好看！

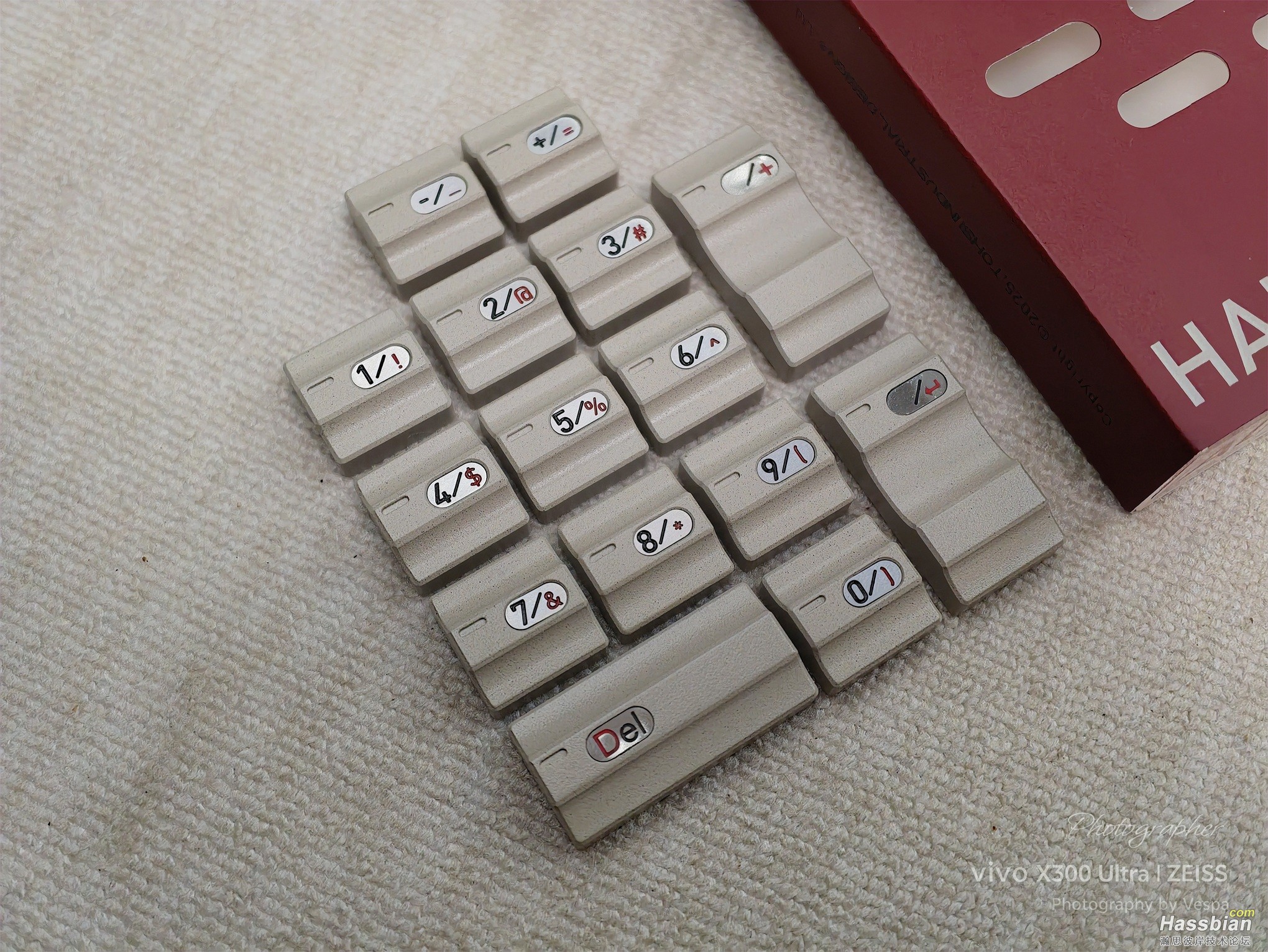

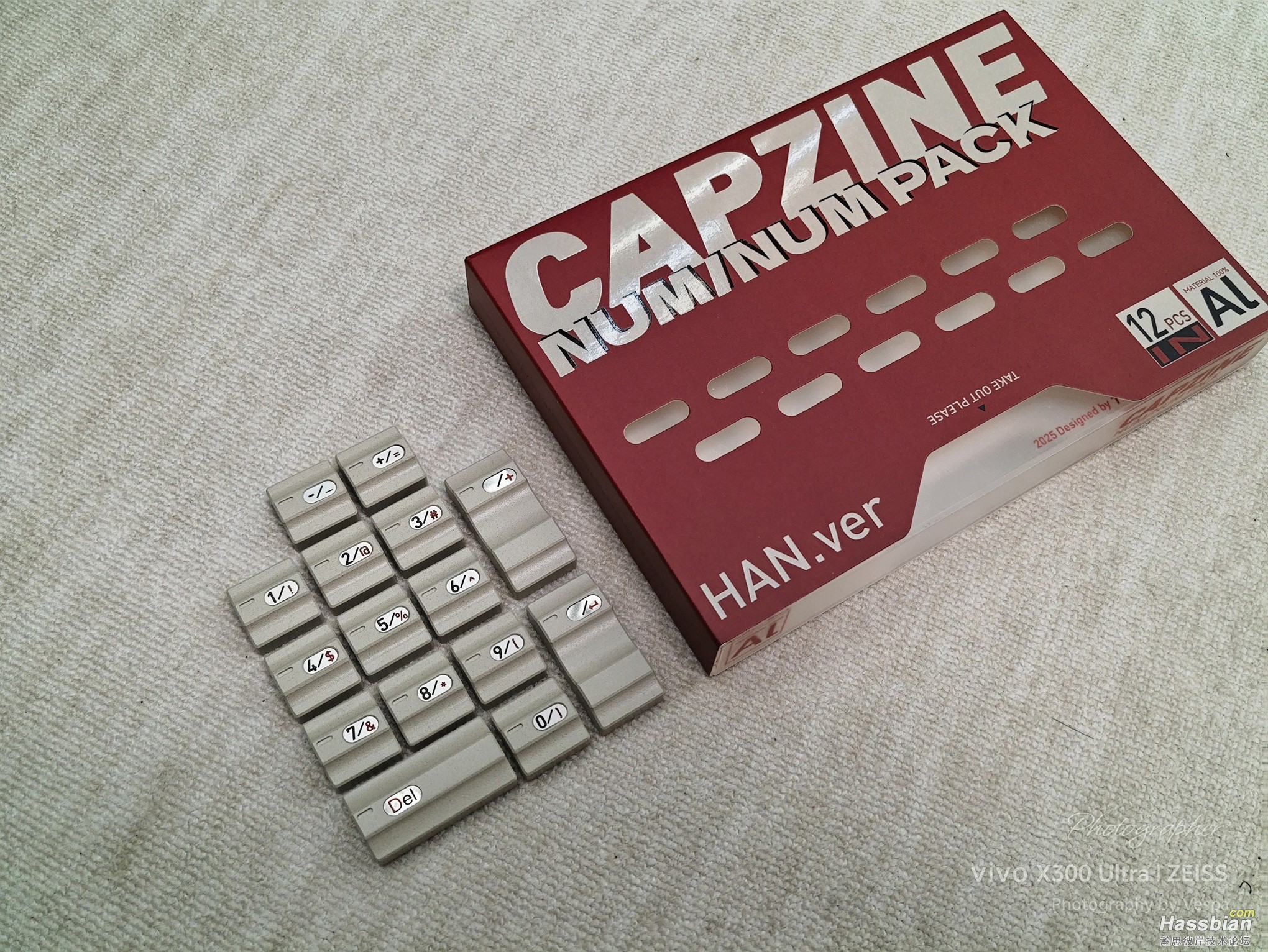

我个人很喜欢无铭成品的金属键帽，正好我也有一套他家出品的金属数字键帽收藏
所以一开始打算走个性键帽的“毒物”路线




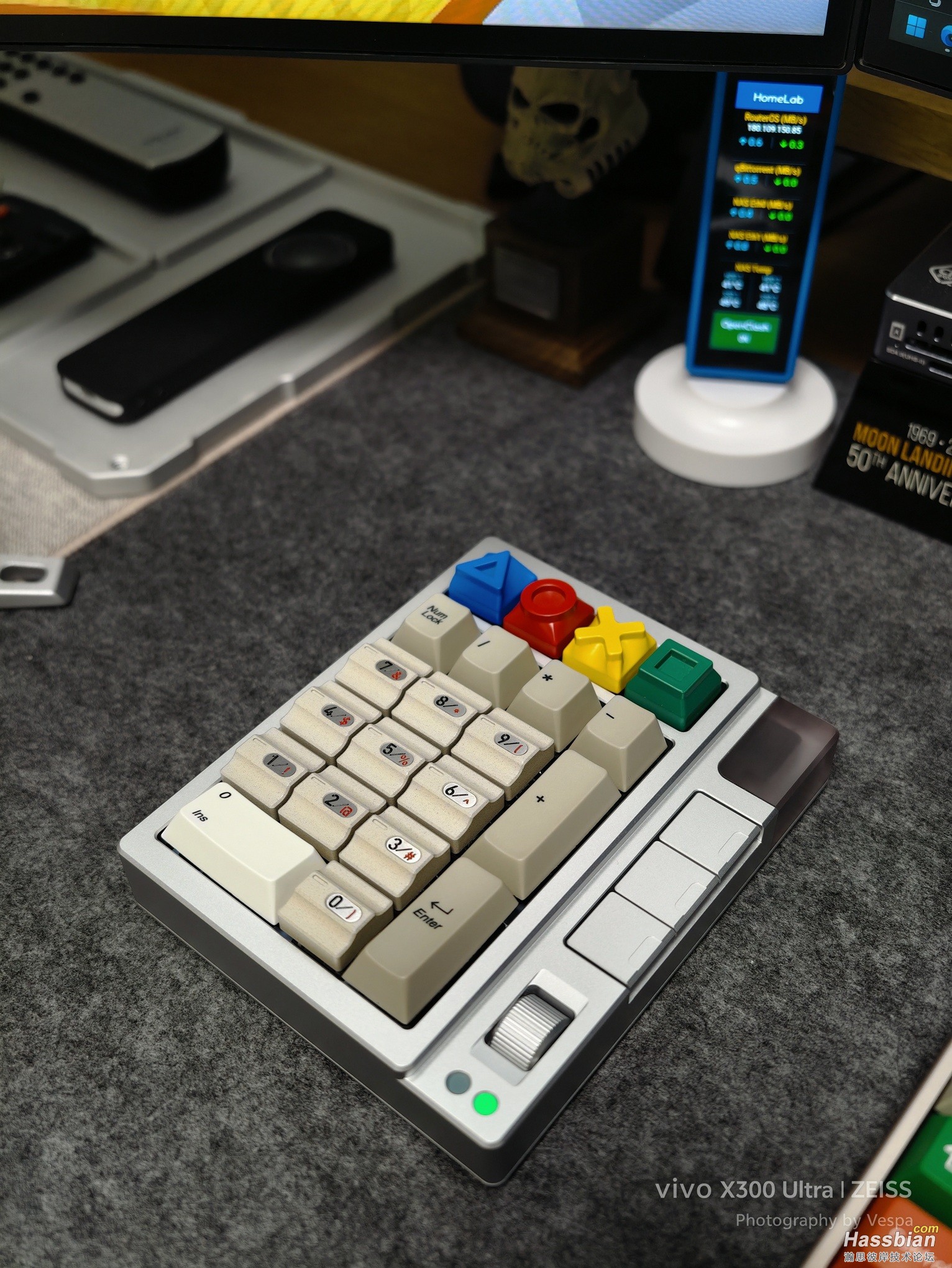

不过装上之后，实际感觉一般般
这套键帽并不是给PAD数字键盘设计的，装上后符号全是错的，生搬硬套的感觉强烈
而且键帽数量有限，搭配别的键帽，太不协调了，“村味”十足

虽然我也可以找人定制别的键帽，但是成本太高了，整套系统预算奔着4位数跑了
数字按键也没法和需要控制的家电设备在视觉上产生关联，还是要靠记忆才行，得不偿失
最后总结就是这套方案失败！不伦不类的，“毒”错方向了！

郁闷了几天仔细想想，蓝牙网关大爷我都自己手搓成了，还能给几个键帽拦住？
继续手搓呗！！！！！！
然后就是没事刷淘宝，先是想全套键帽自己设计找人定制，但是看了一圈品质都一般

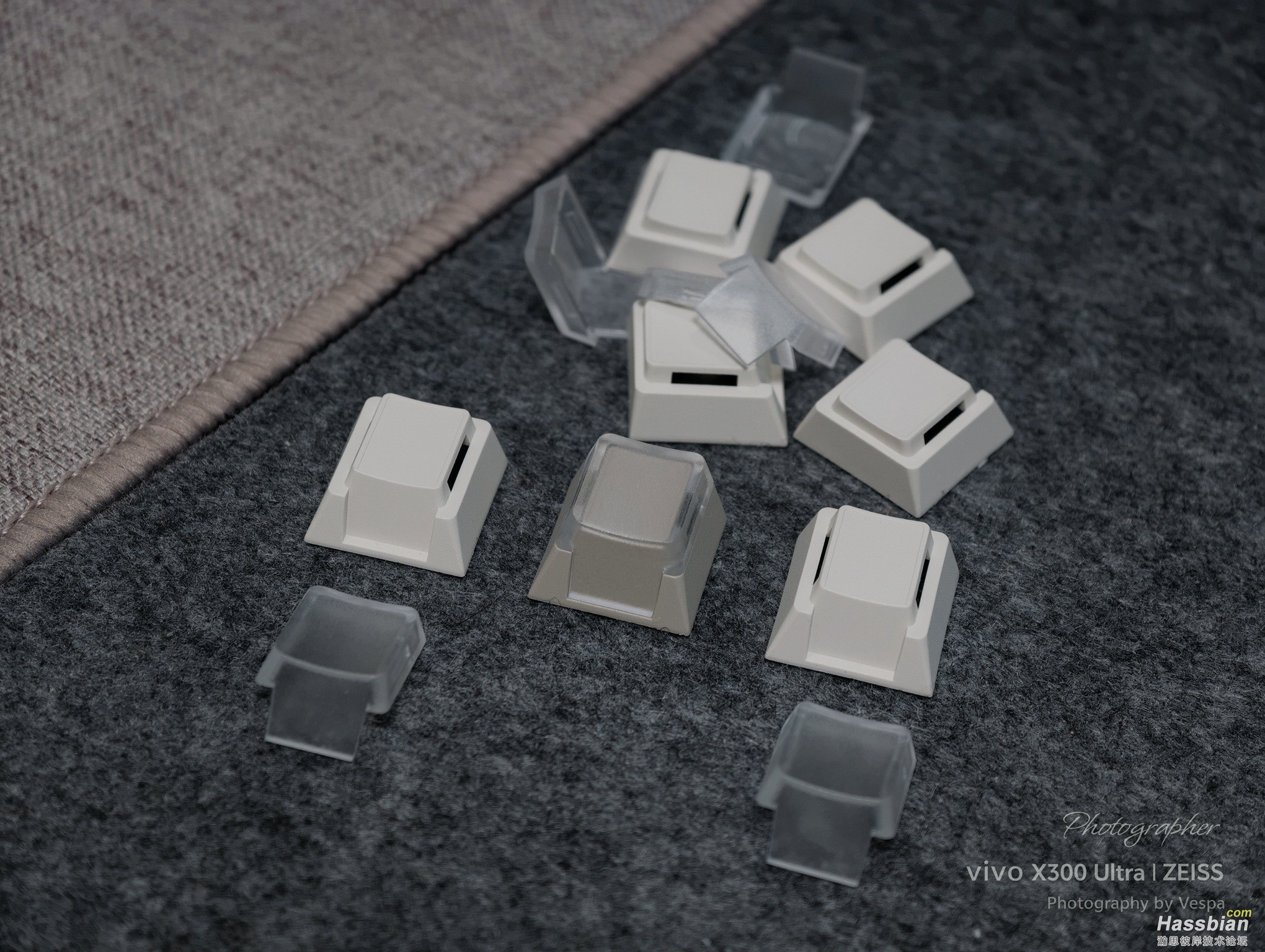

不过倒是发现个以前一直忽视的东西-“盖帽”，就是有个透明塑料盖的键帽，可以打印小纸片放里面
工控设备和配电操作台上经常用这玩意，以前倒是没想到给家里键盘用
我选择除了键帽正上方透明之外，侧面也有一面是透明的
正好正面放需要控制家电设备的图标，侧面放PAD小键盘字符图标
买了几个回来看了下，做工很工整，没有毛刺变形什么的，手感也不错


一开始我对我家里的打印机没啥信心，感觉打印小尺寸图案可能精度不足，
所以配套的图案纸片我本打算自己设计好找人打印，但是实际测试了一下，效果出乎意料


装上键帽的整体效果我很满意，不用找人打印，可以全部自己手搓了


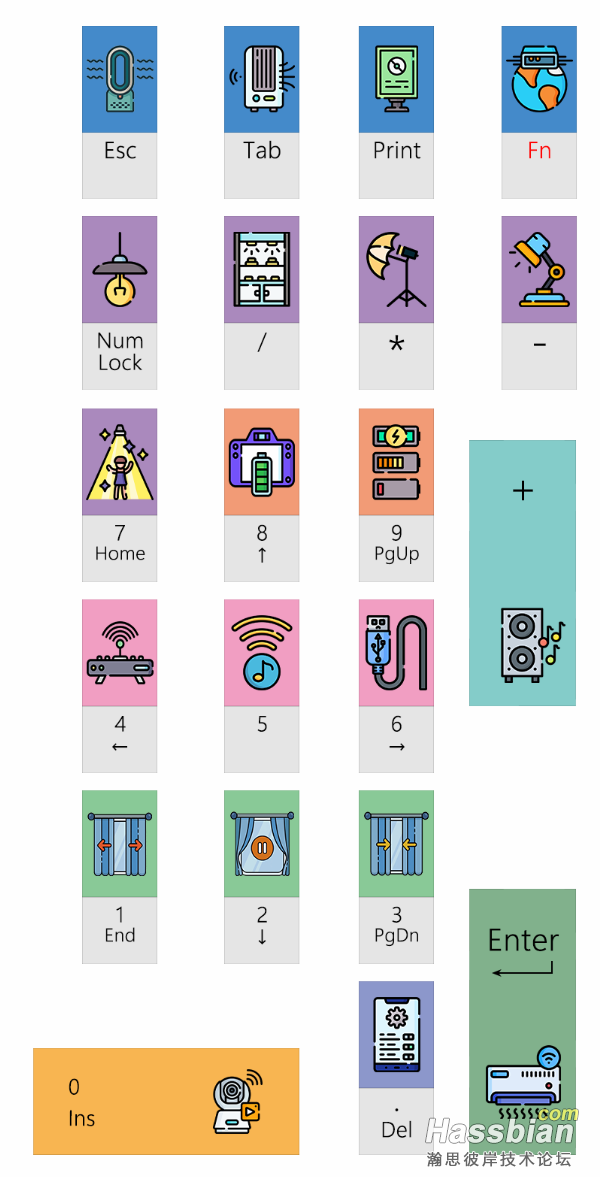

接下来设计图标、统一风格，排版，最终设计效果


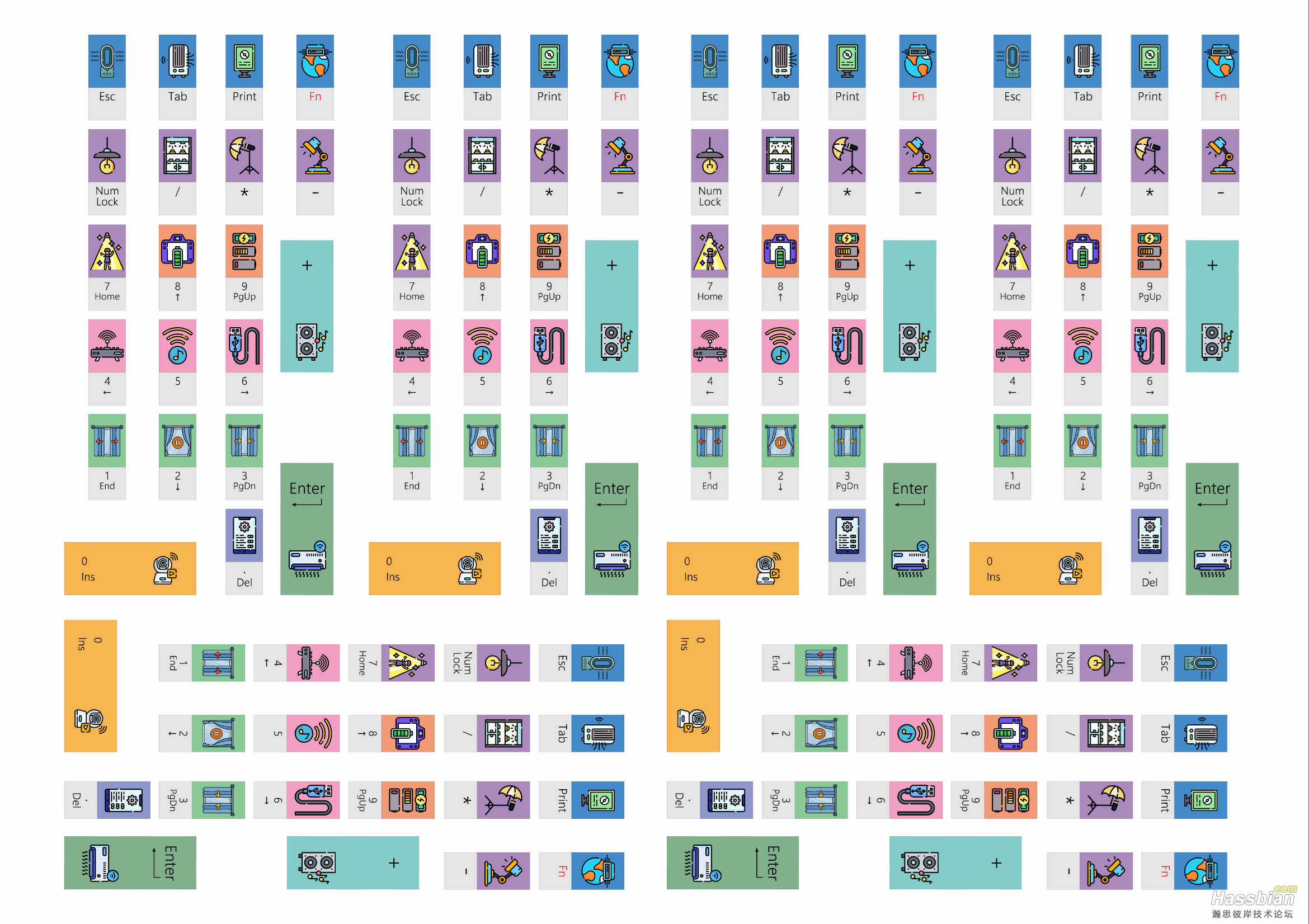

一张A4相纸就可以打印6套，真是节约！！！

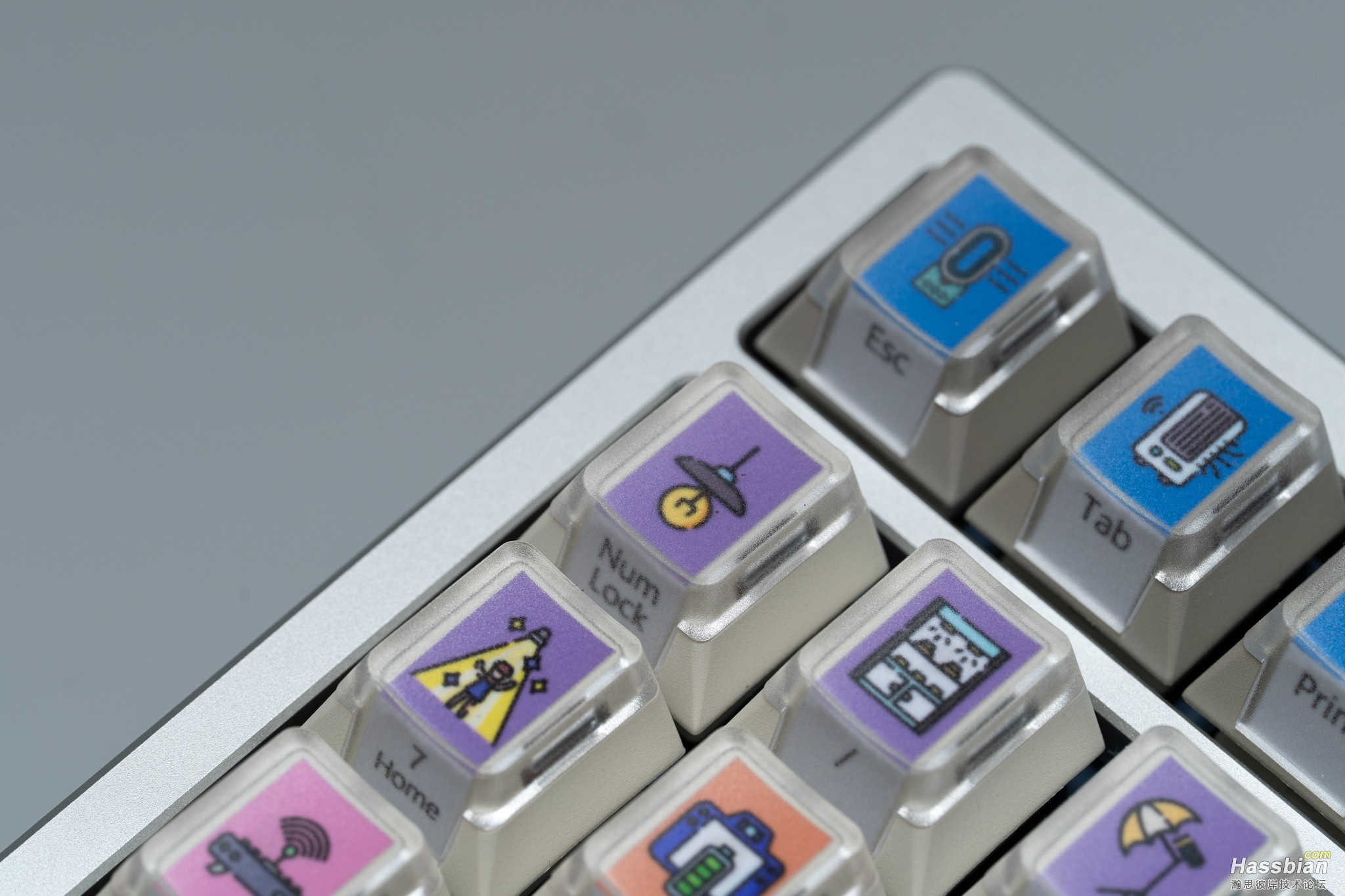

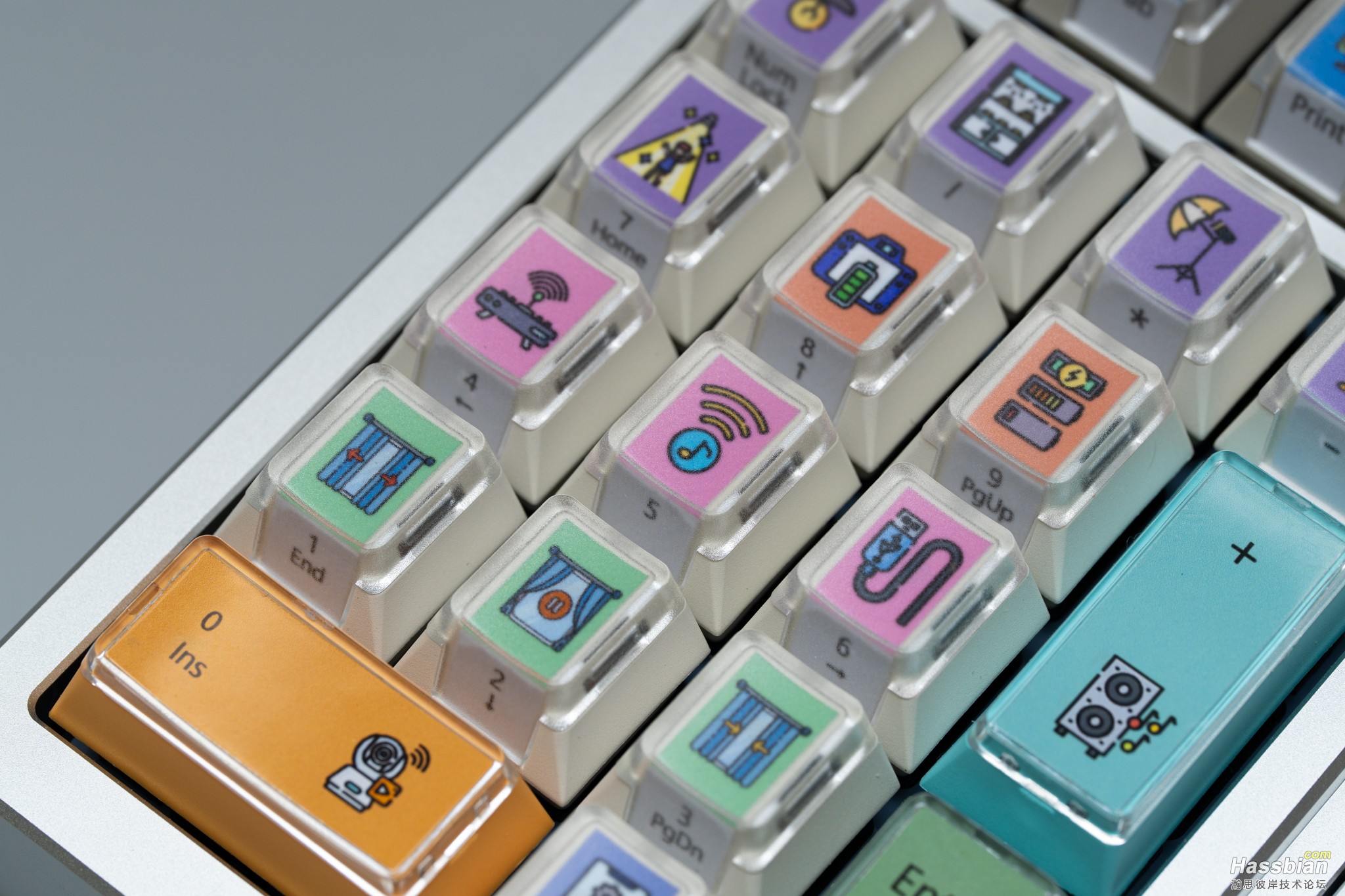

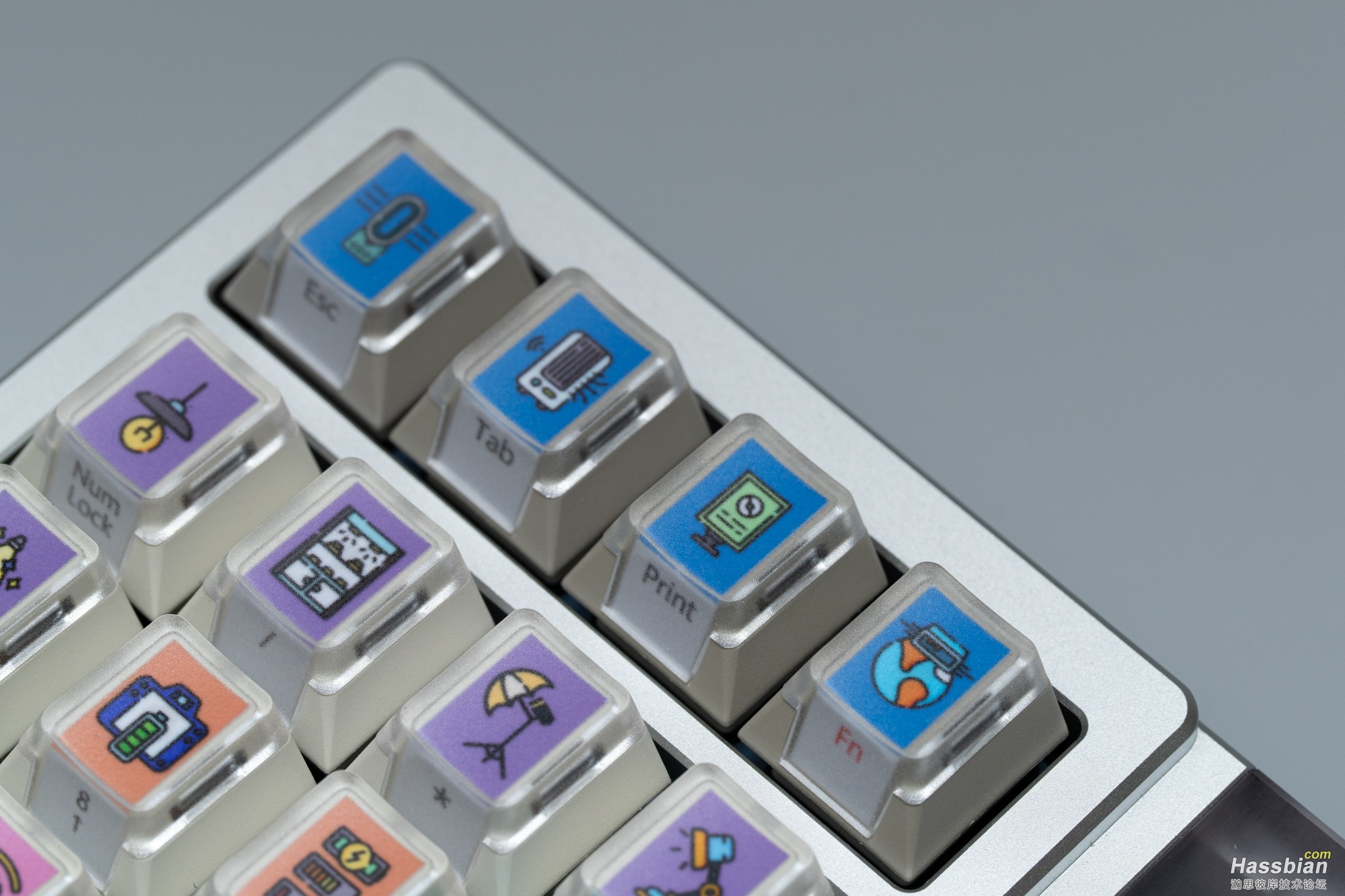

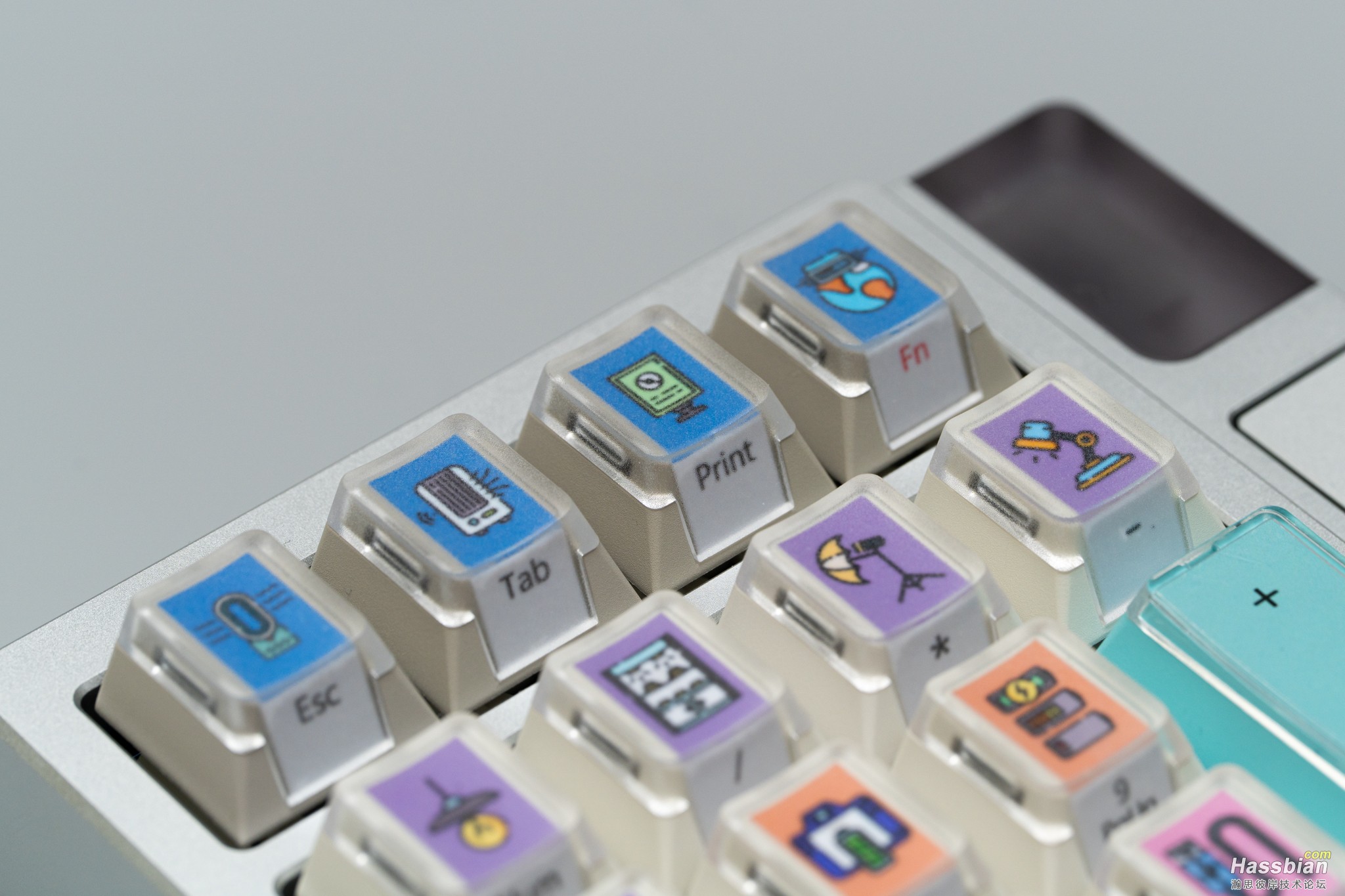

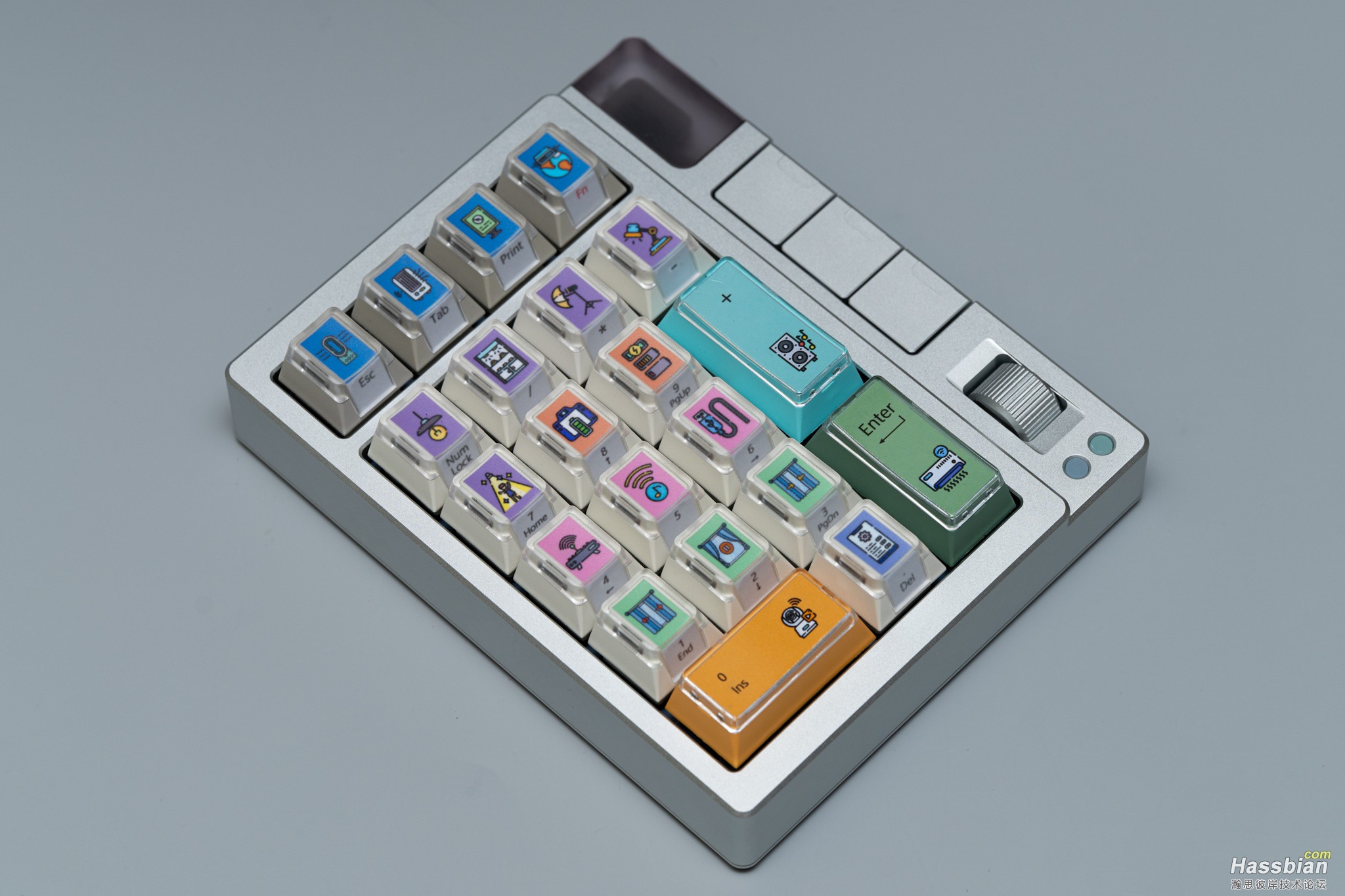

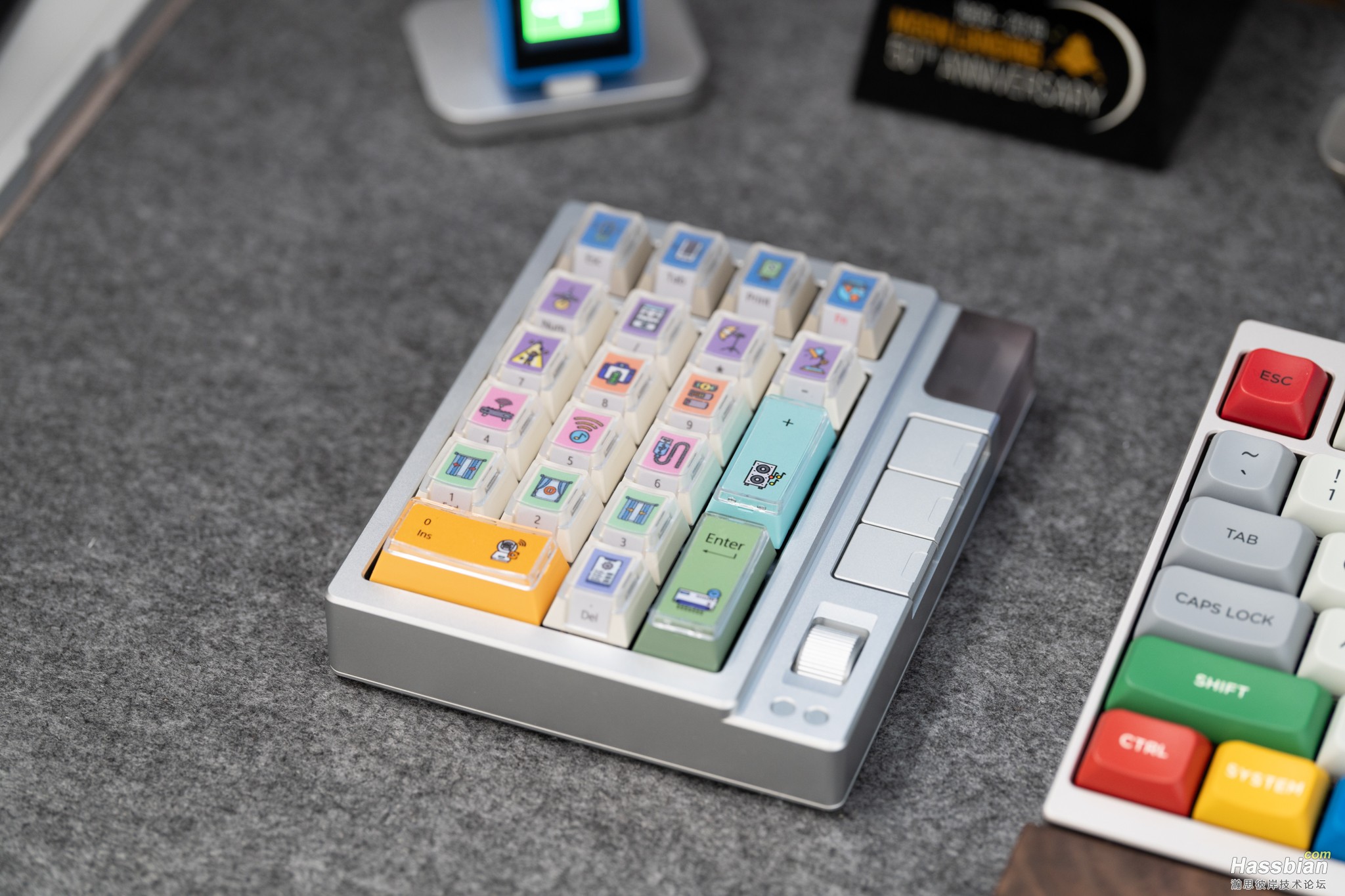

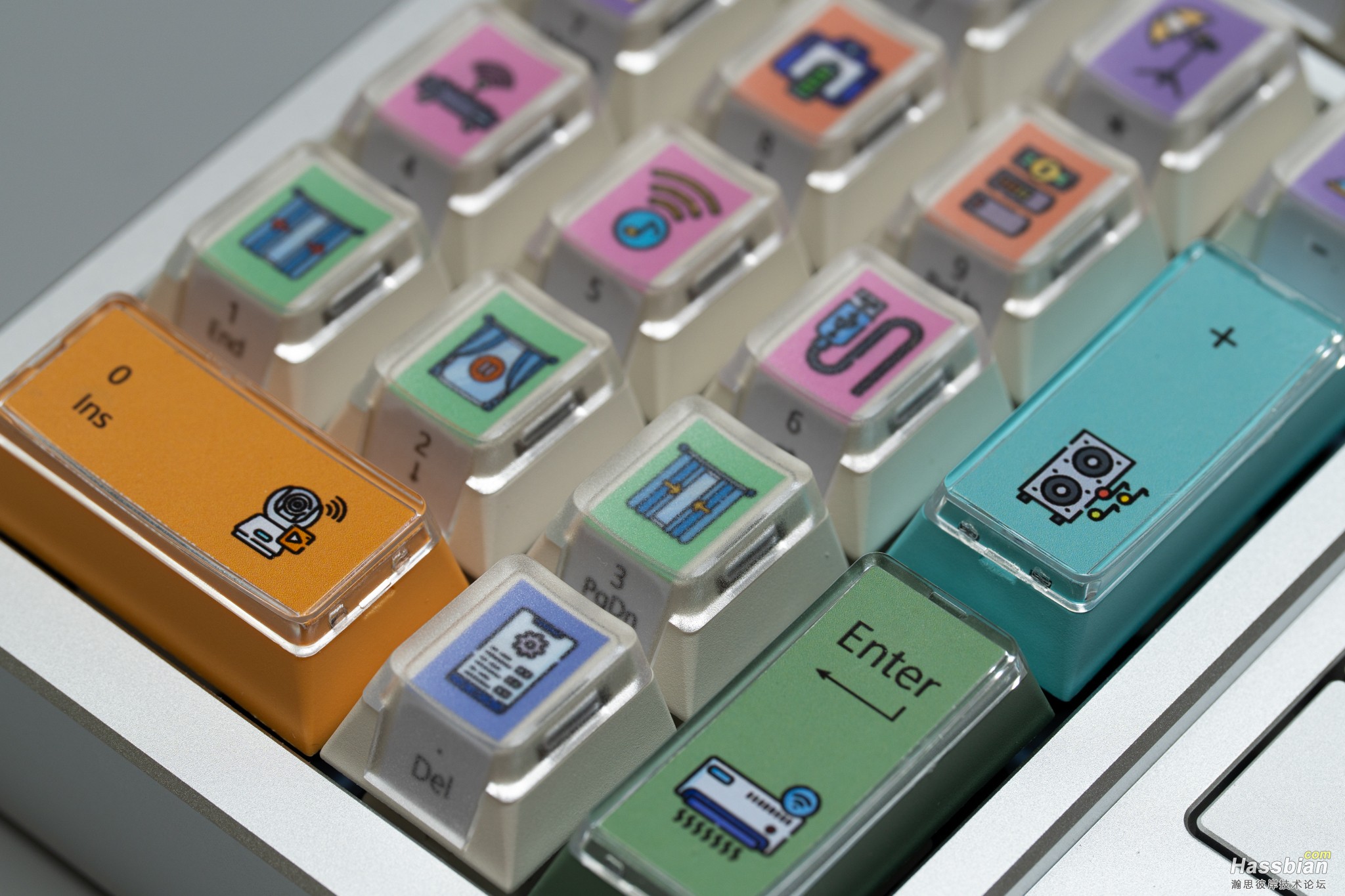

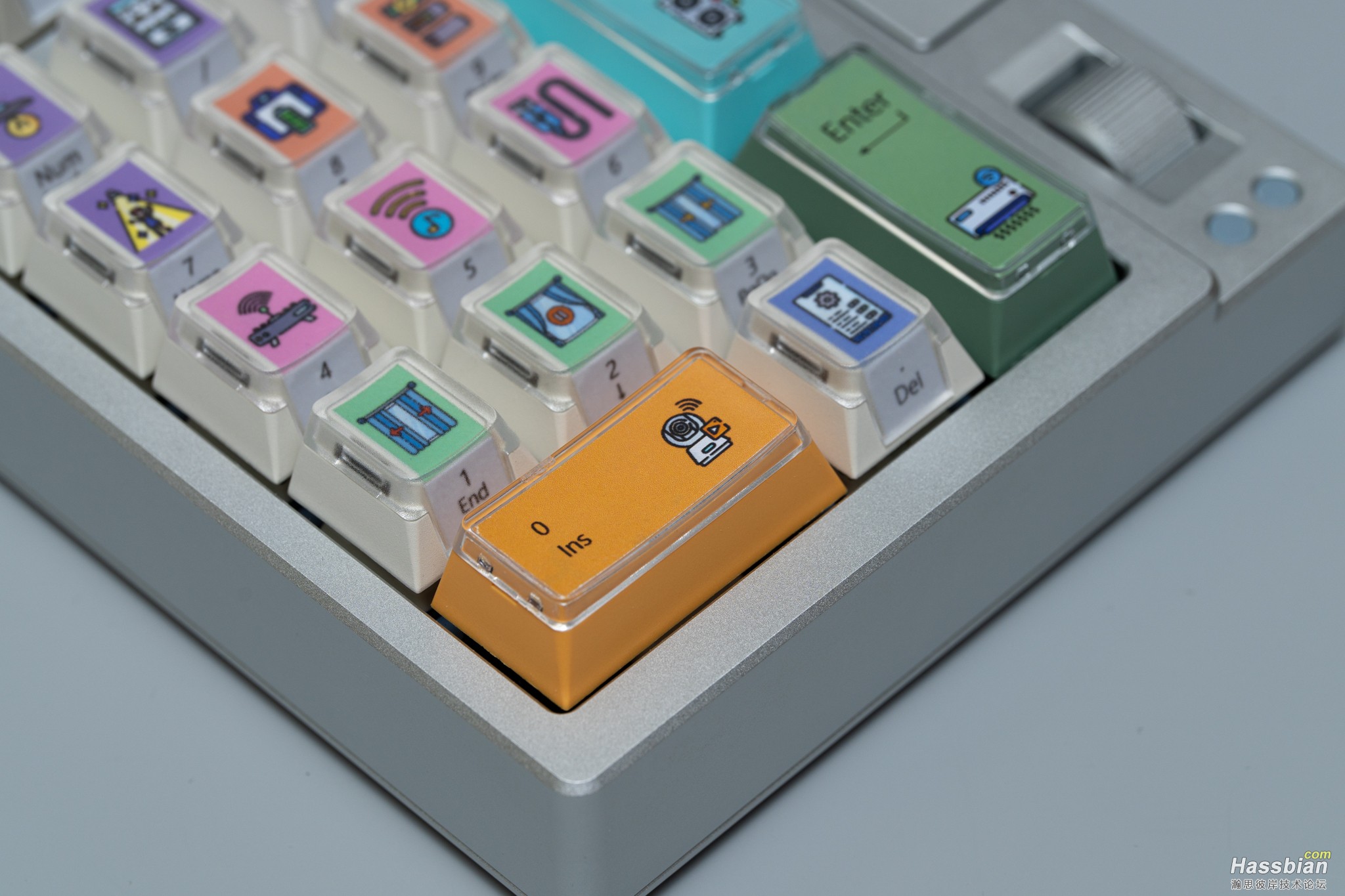

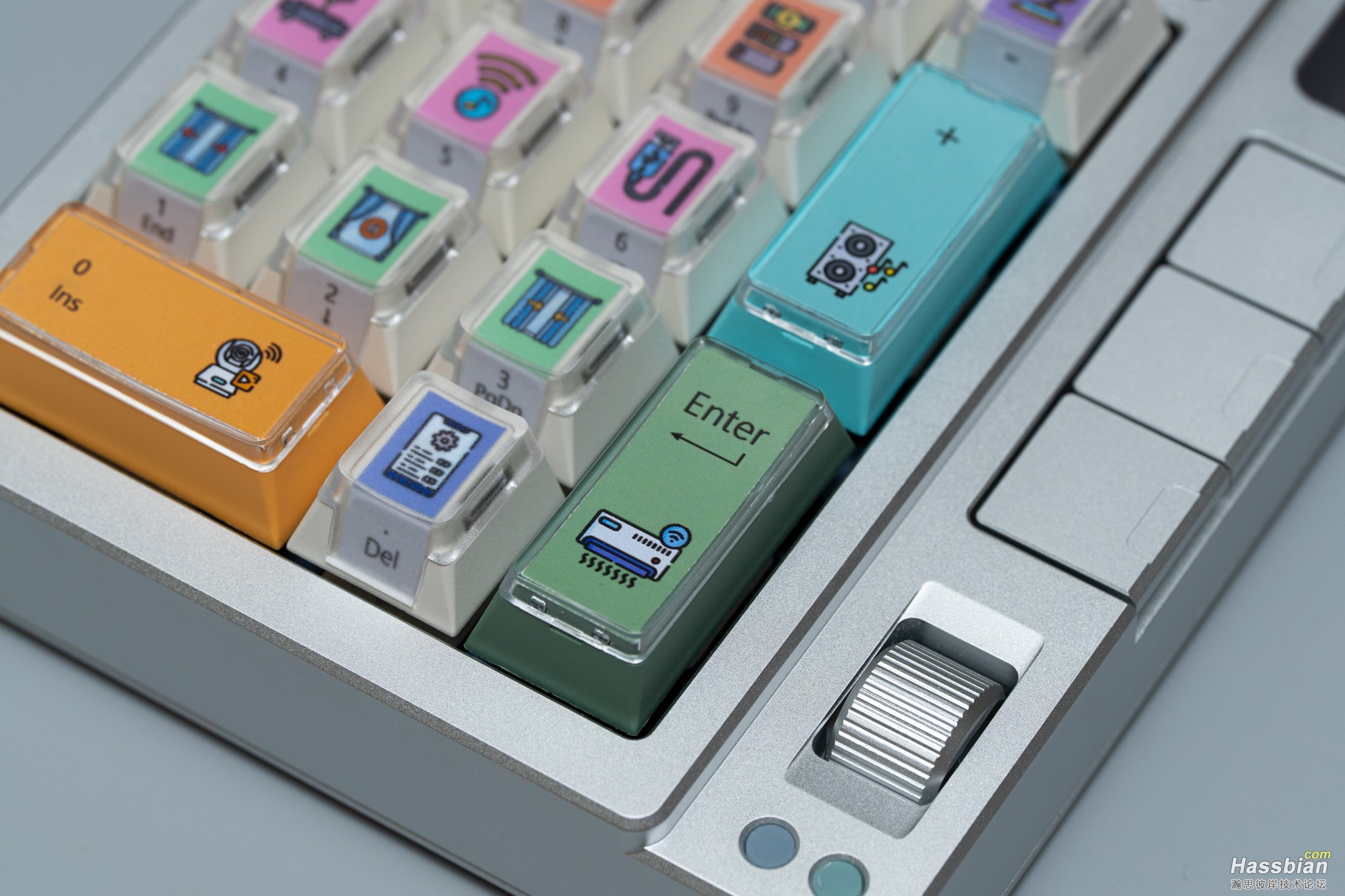

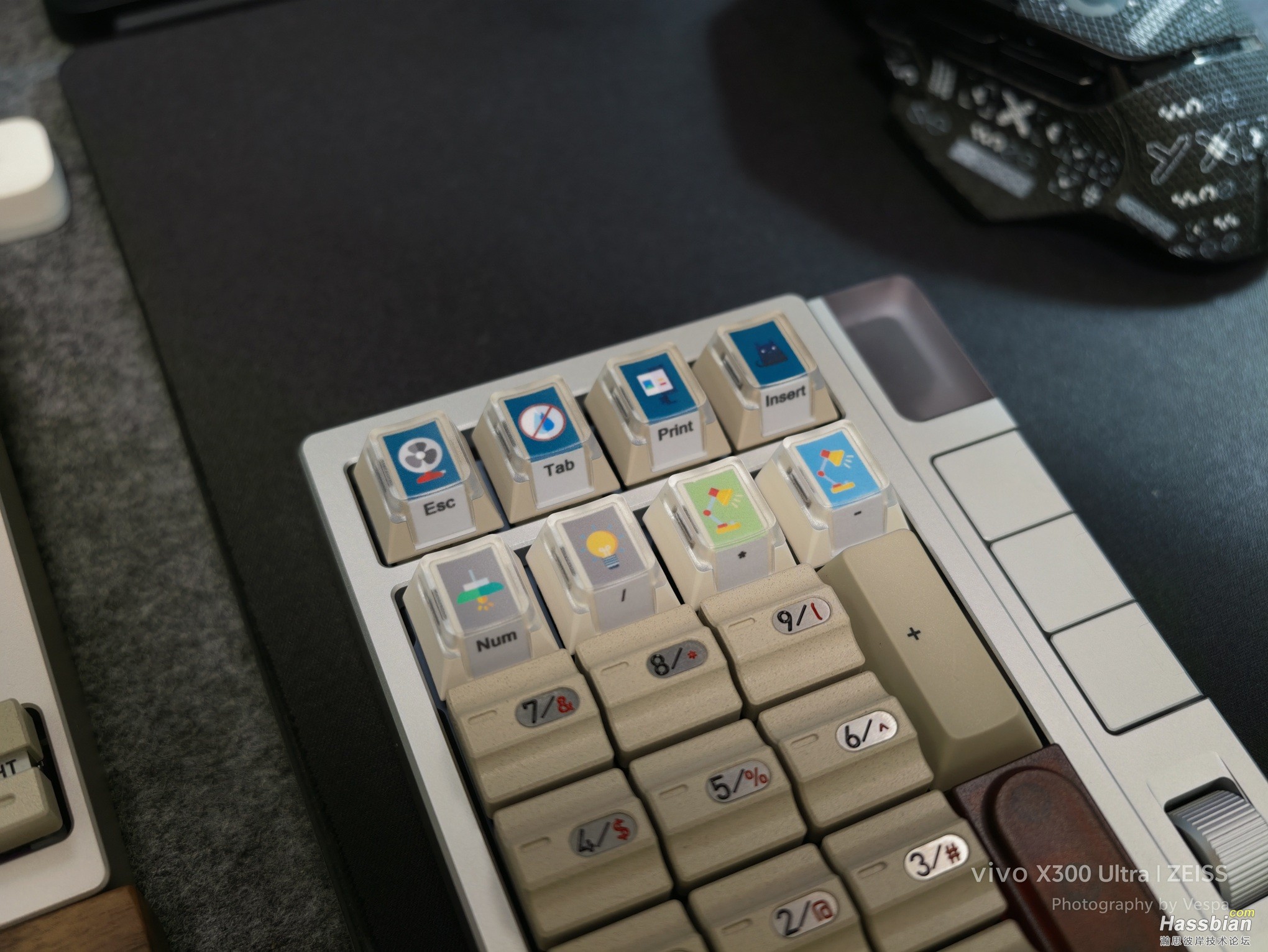

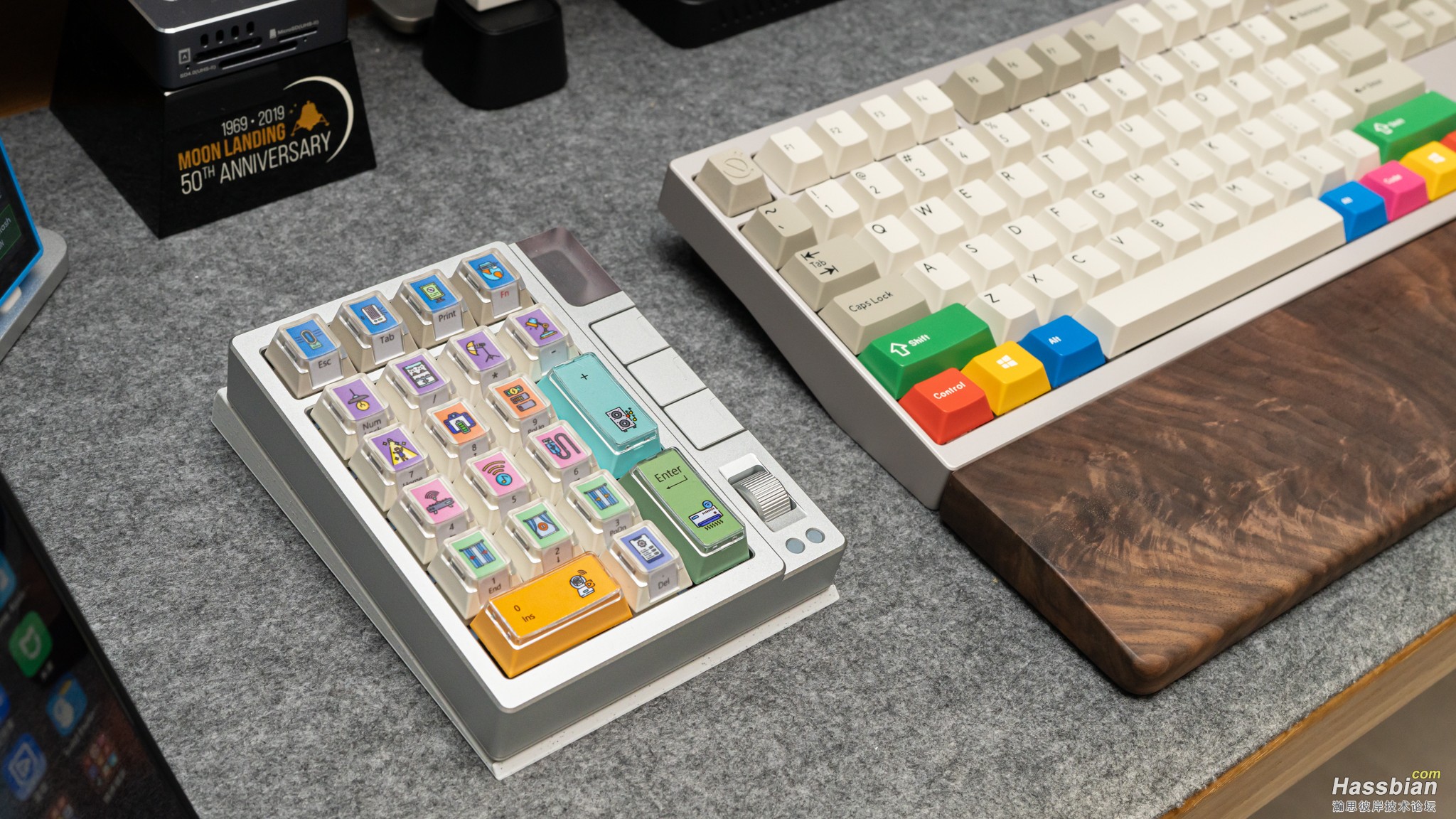

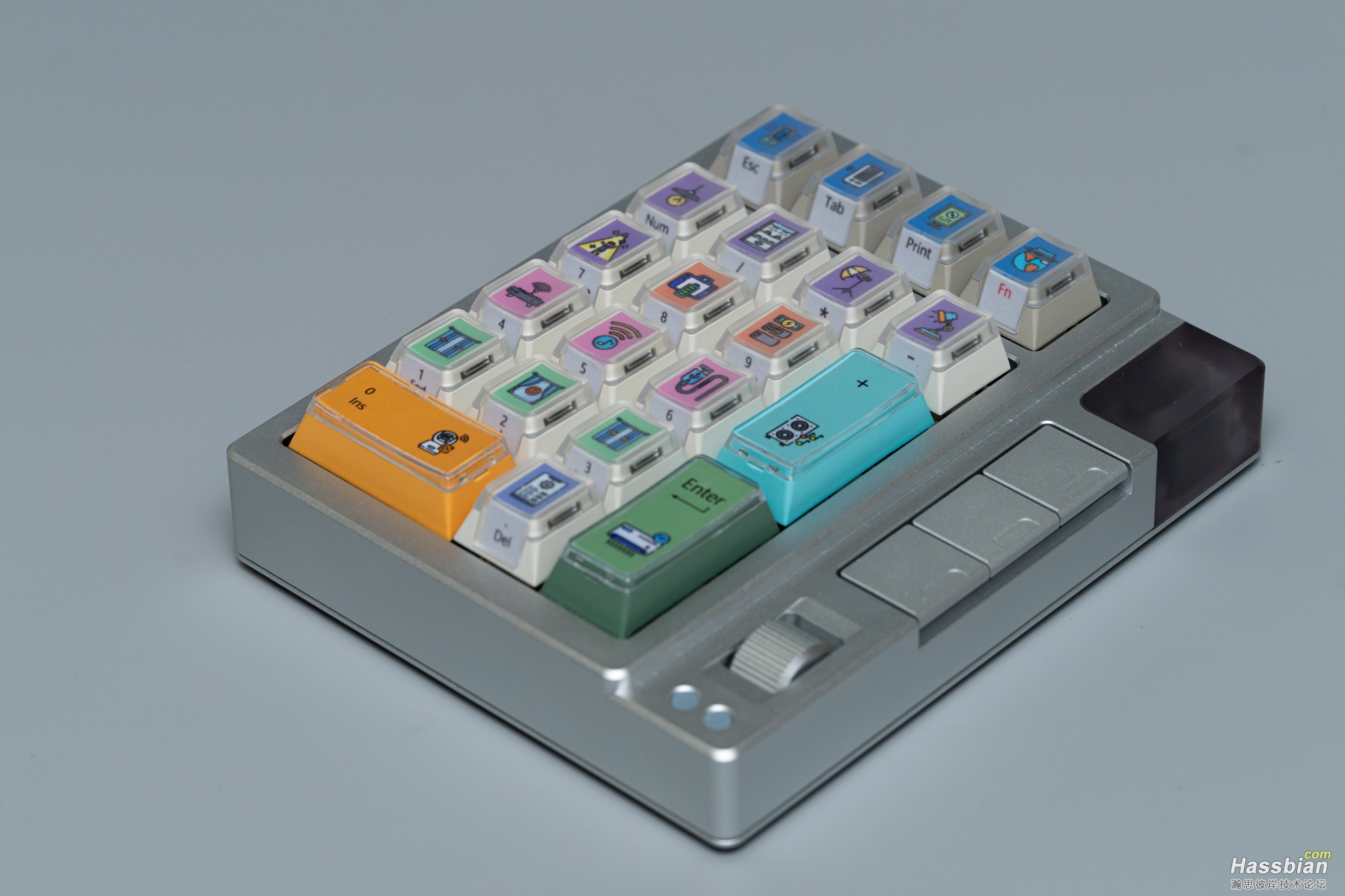

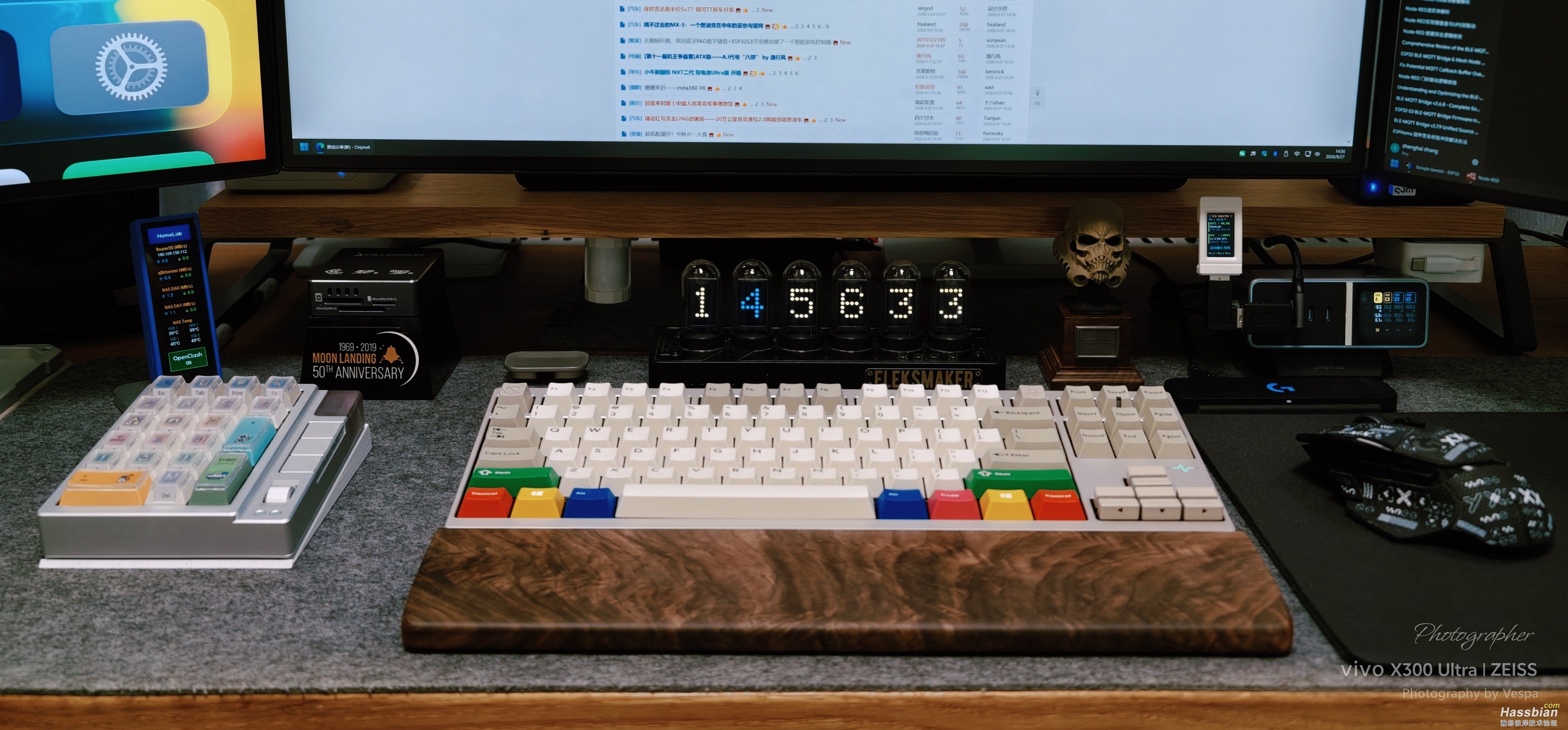

最终键盘效果

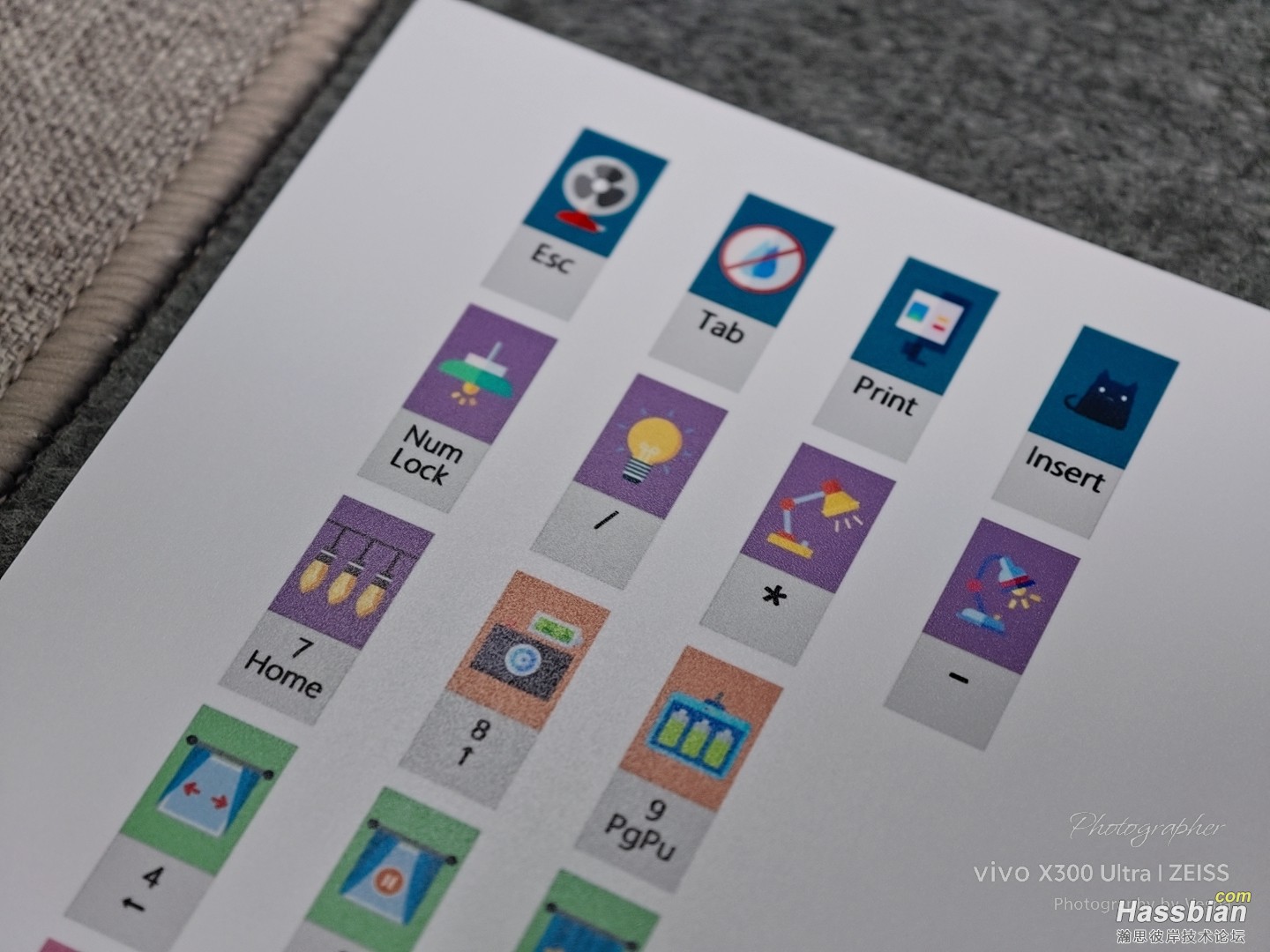

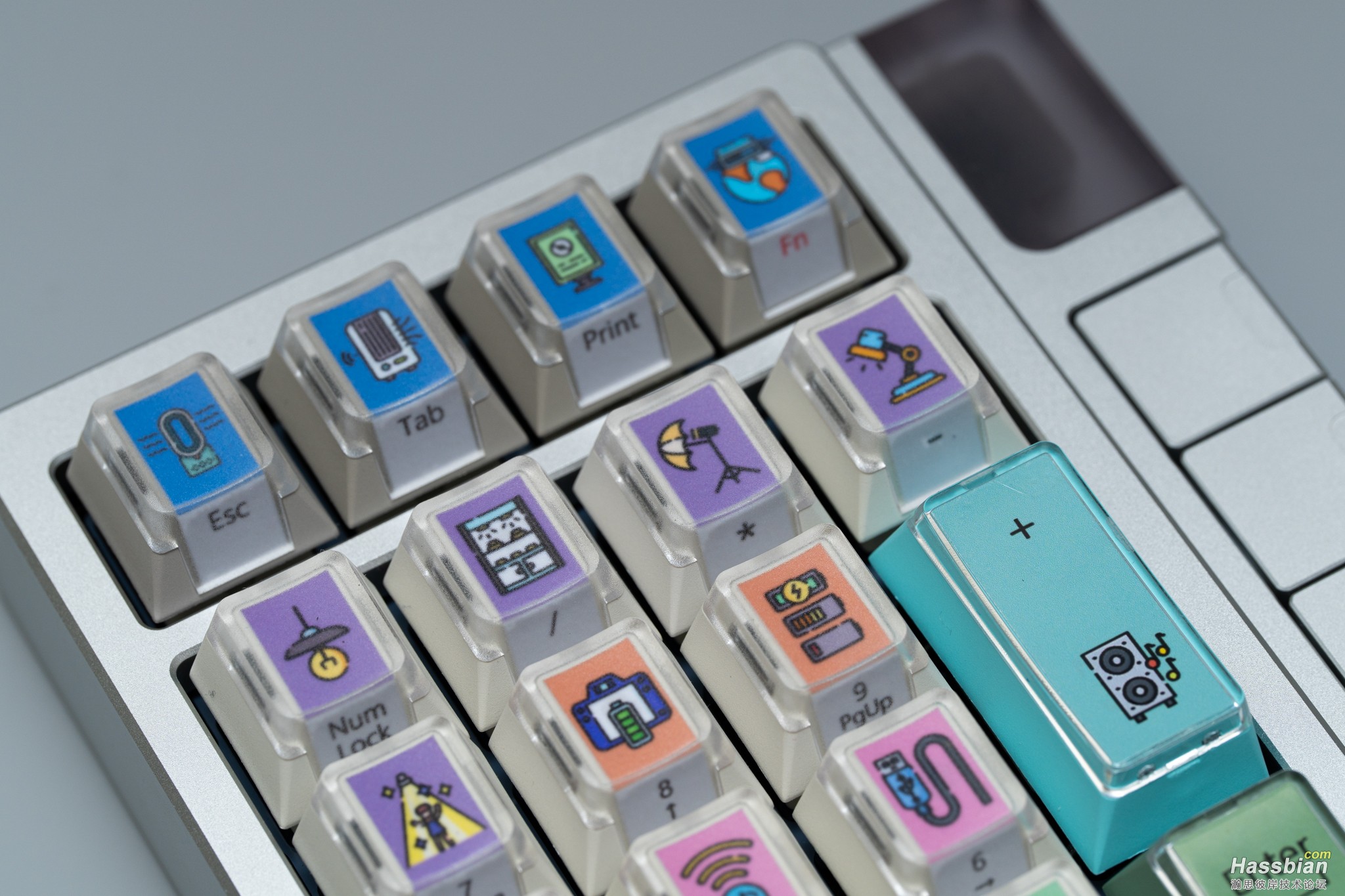

正面是智能家电对应的卡通图标，侧面是PAD数字键盘的字符和符号

整体显示直观，简单明了


























反正我个人目前很满意，等以后看还有什么好的优化方案在我脑子里蹦出来吧！

至此为止，这套设备基本折腾完毕了

最后总结：

折腾了将近一个月，从最开始测试代码到最后把固件、UI、外设和键帽全部落地
目前这套设备在书房高频使用下来的体验非常让人省心

解决了市面上86开关按键少、上桌突兀的问题
本地直连带来的毫秒级响应、屏幕的实时动作回显，再配合机械轴干脆的手感和双视角的图符盖帽，日常操作几乎零学习成本。

虽然为了手感和质感在铝坨坨套件上投入了些预算，开发过程中也踩了不少天线共存、休眠防吞键和驱动死机上的冷门坑
但能完全按照自己的实际痛点亲手做出一套既好看、好用又稳定的桌面控制中枢

看着桌角这把严丝合缝的小键盘，这种把想法彻底变成趁手实物的过程，本身就是折腾硬件最大的乐趣所在了。
