用PIR守门，毫米波雷达接力成功了！

keepwin2023

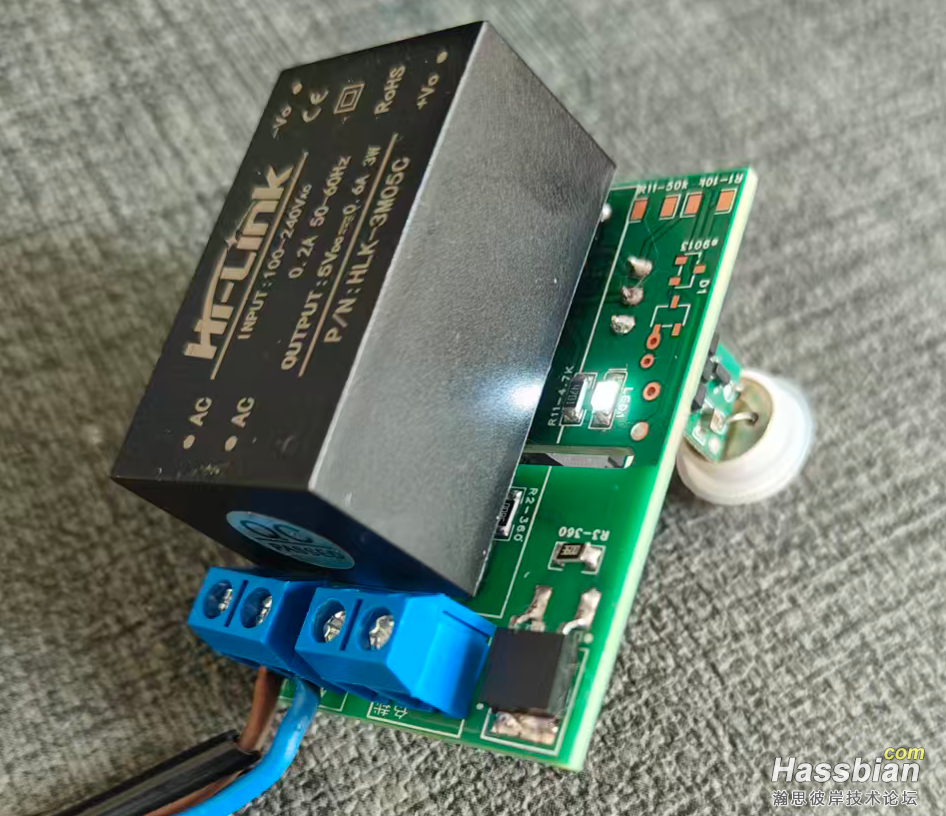

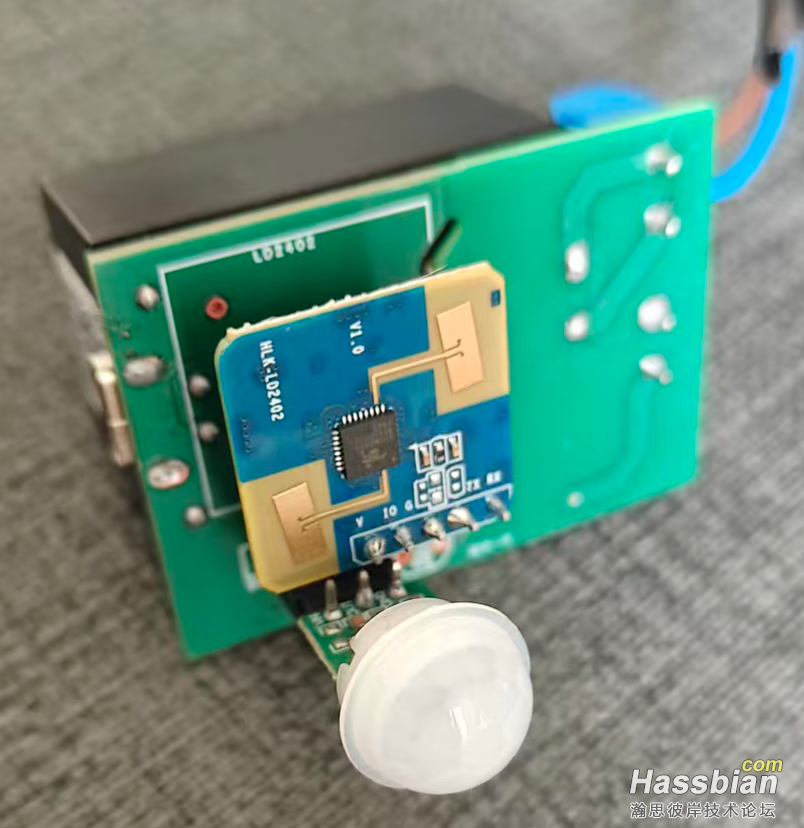

请教了坛子里大佬们的经验，不用单片机也成功让PIR点亮，毫米波雷达接力检测了，
主要解决了雷达设置太敏感容易误触，设置不敏感检测不到静态能量的问题，分享给大货倒腾

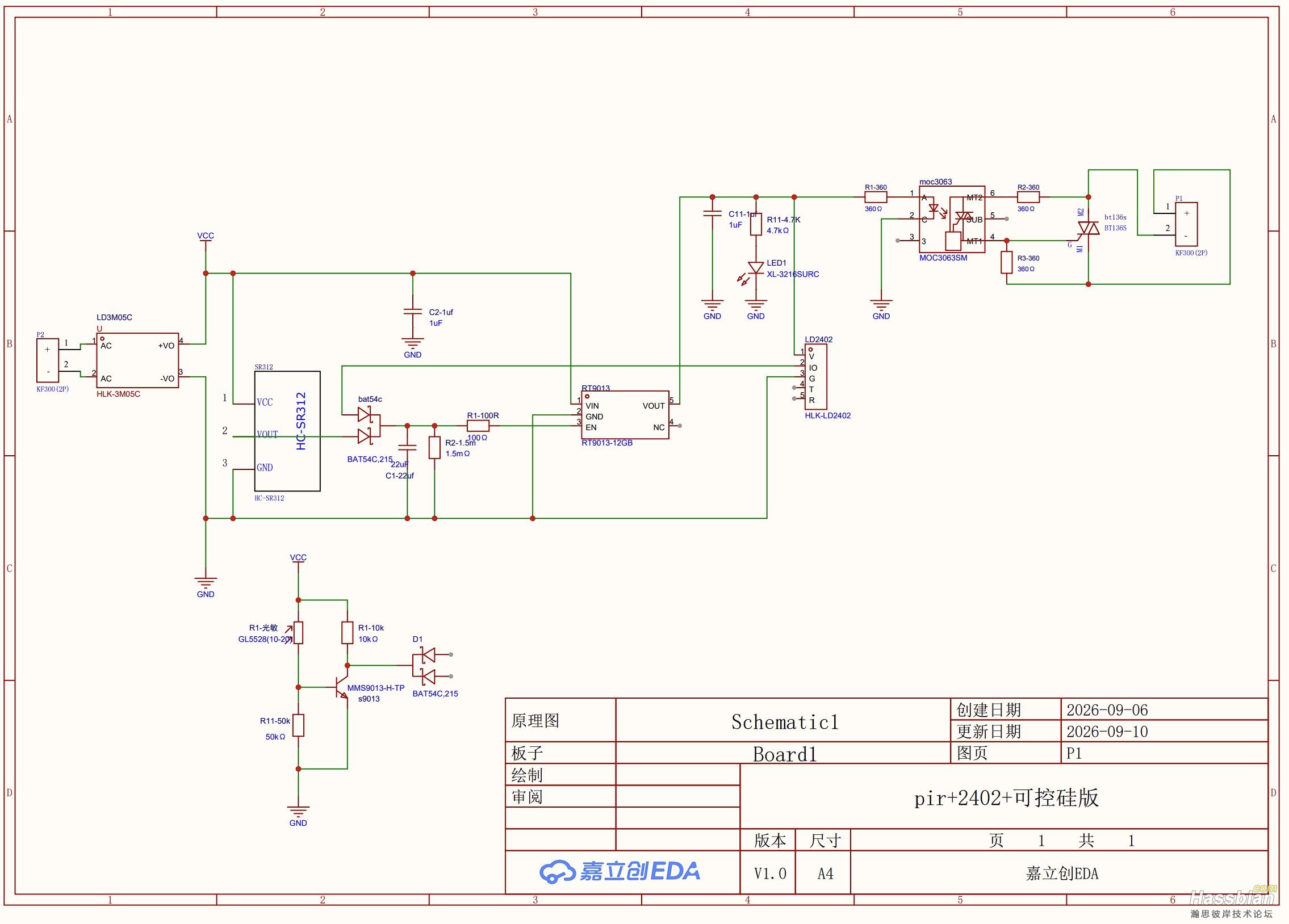

逻辑如下：
1.平时毫米波雷达是断电状态，PIR守门作为触发唤醒
2.当人体进入pri检测范围时，pir模块高电平给RT9013启动，在启动可控硅点亮灯具的同时，让RT9013延迟断电，给20s时间让毫米波雷凌充分启动
3.毫米波雷达启动检测到人后，out高电平反馈给RT9013同步启动，通过BAT54C双二极管实现或门动作，只要人在，就一直导通点亮灯具，就算PIR检测不到移动动作，雷达也会感知静态人体
4.直到当人体离开时，雷达out脚延迟时间到了就断开，灯具熄灭，直到下一次人体进入PRI检测范围
5.优点是，PIR和雷达独立工作，平时雷达断电状态，不发热和不耗电，也不会因为雷达设置太敏感经常误触
6.布置了光敏电阻，需要白天不工作可以短接
------------------------------------------------------

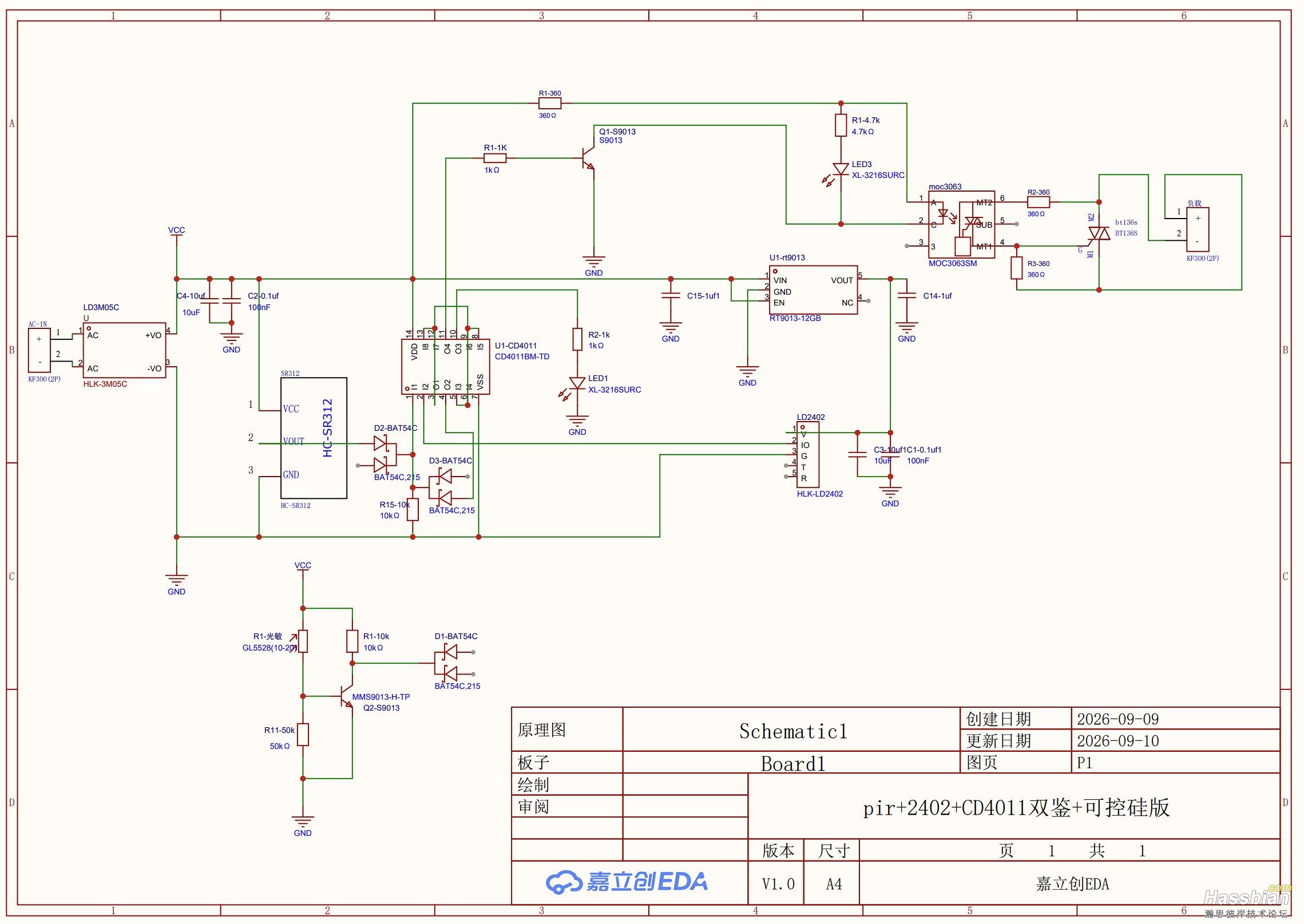

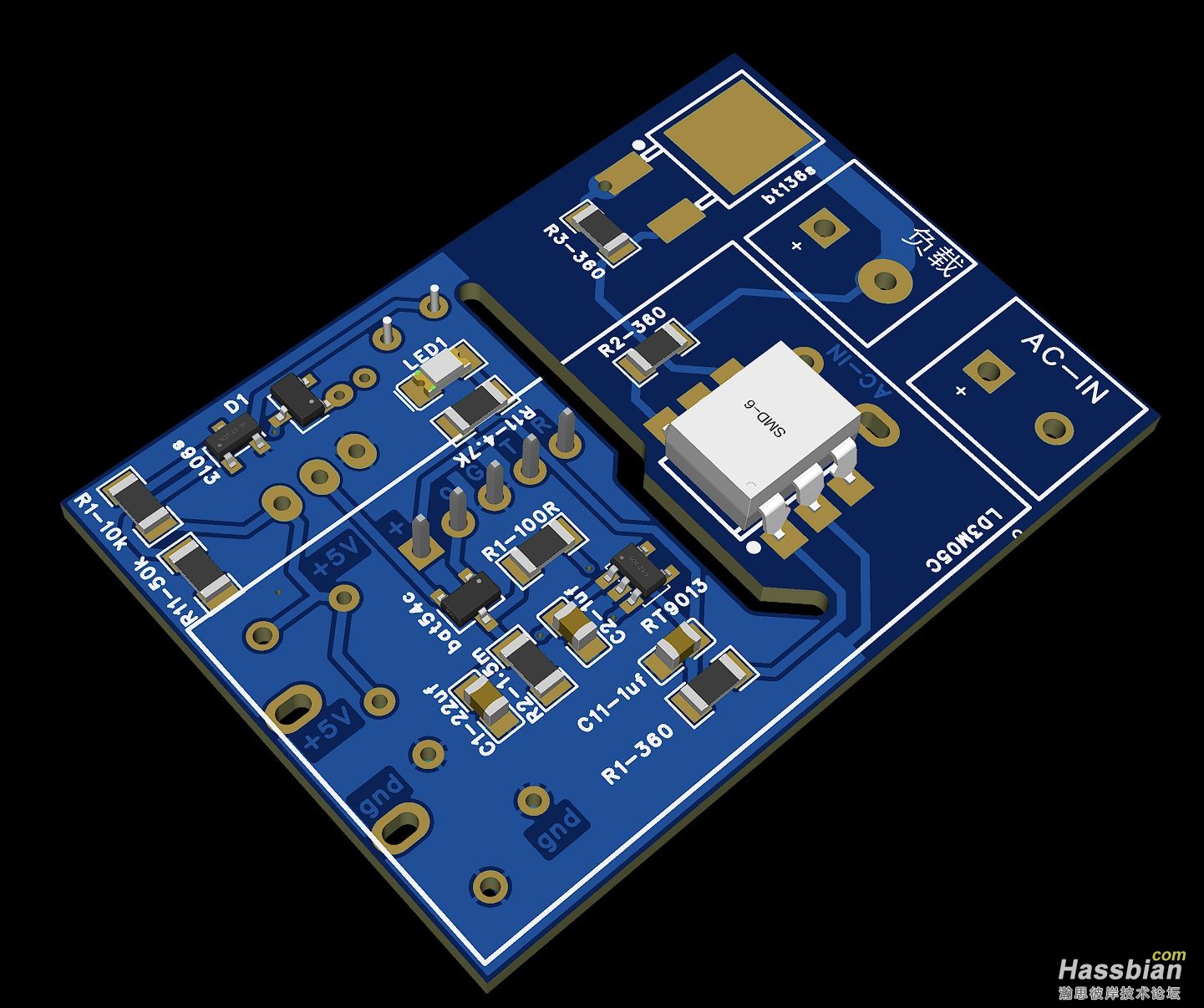

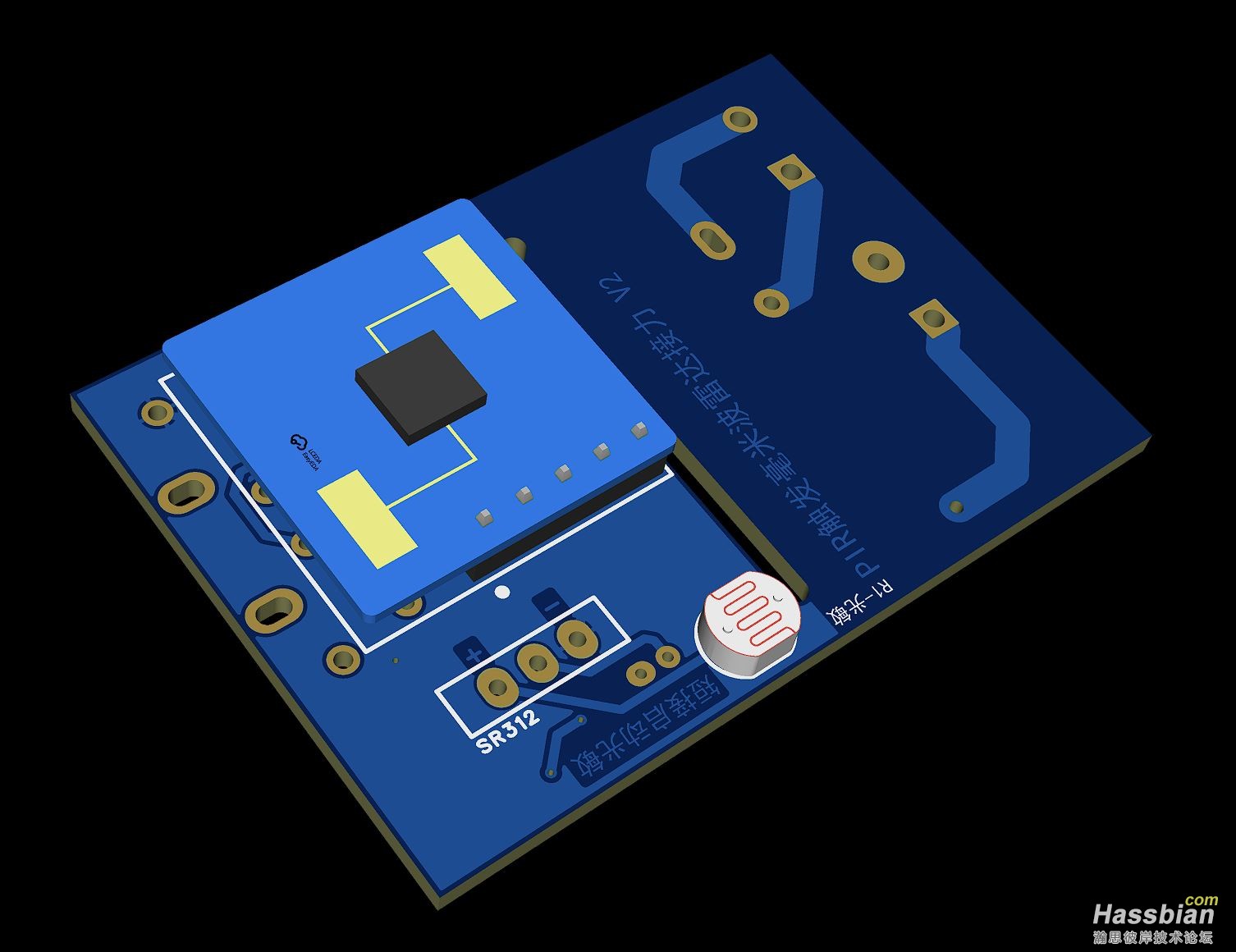

又做了一版PIR和毫米波雷达的双鉴版电路（不用单片机），坐等嘉立创板子回来验证

gasment

ac-dc模块的输入需要做保护，输出需要滤波。
为了省个主控，放弃雷达调参，这是怎么想的

90後の插班生

gasment 发表于 2026-9-10 18:04
ac-dc模块的输入需要做保护，输出需要滤波。
为了省个主控，放弃雷达调参，这是怎么想的 ...

这个模块好像是支持蓝牙配置的

gasment

90後の插班生 发表于 2026-9-10 18:25
这个模块好像是支持蓝牙配置的

2402没有蓝牙，必须使用uart来通讯，就算是支持蓝牙的2410b，也需要用uart命令来开启蓝牙，他这个板连uart都没有接，就算换成带蓝牙的也一样调不了

keepwin2023

gasment 发表于 2026-9-10 18:04
ac-dc模块的输入需要做保护，输出需要滤波。
为了省个主控，放弃雷达调参，这是怎么想的 ...

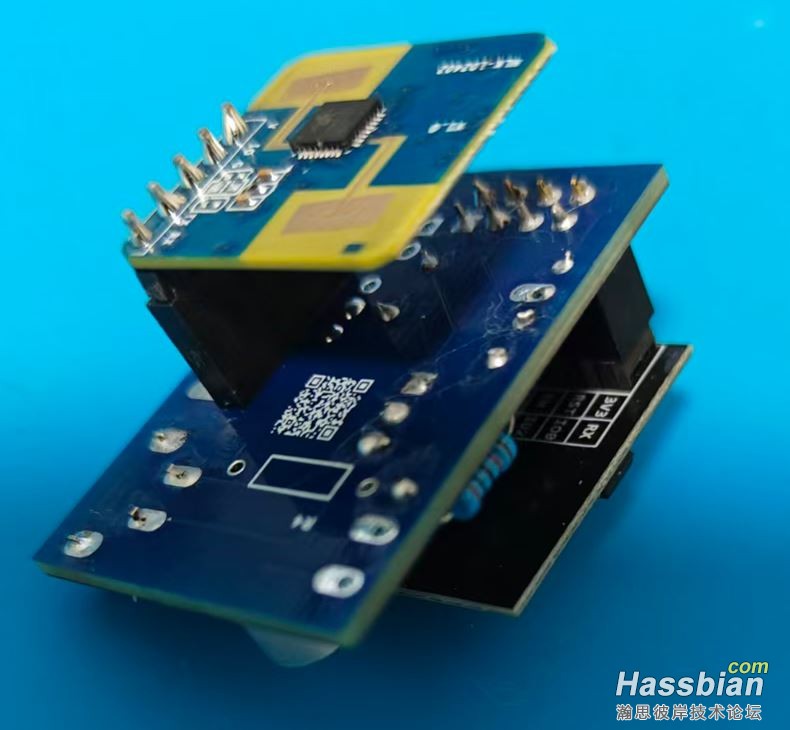

现在卫生间用的2410b可以蓝牙调参，但是也是安装时调过后就再也没动过了。我有个2410/2402的通用快插调参板，所以2402我也是用快插调参板调好参数后放到86盒的，我觉得卫生间这种地方功能逻辑很清晰，人来亮灯，人走灭灯，暂时不需要其他自动化，本着简单稳定的原则，所以就不接入HA 了

keepwin2023

gasment 发表于 2026-9-10 18:04
ac-dc模块的输入需要做保护，输出需要滤波。
为了省个主控，放弃雷达调参，这是怎么想的 ...

请教大佬，输入是不是接个压敏电阻和安规电容就够了，保险不用吧，输出要再加个大电容吗?

gasment

keepwin2023 发表于 2026-9-10 19:45
请教大佬，输入是不是接个压敏电阻和安规电容就够了，保险不用吧，输出要再加个大电容吗? ...

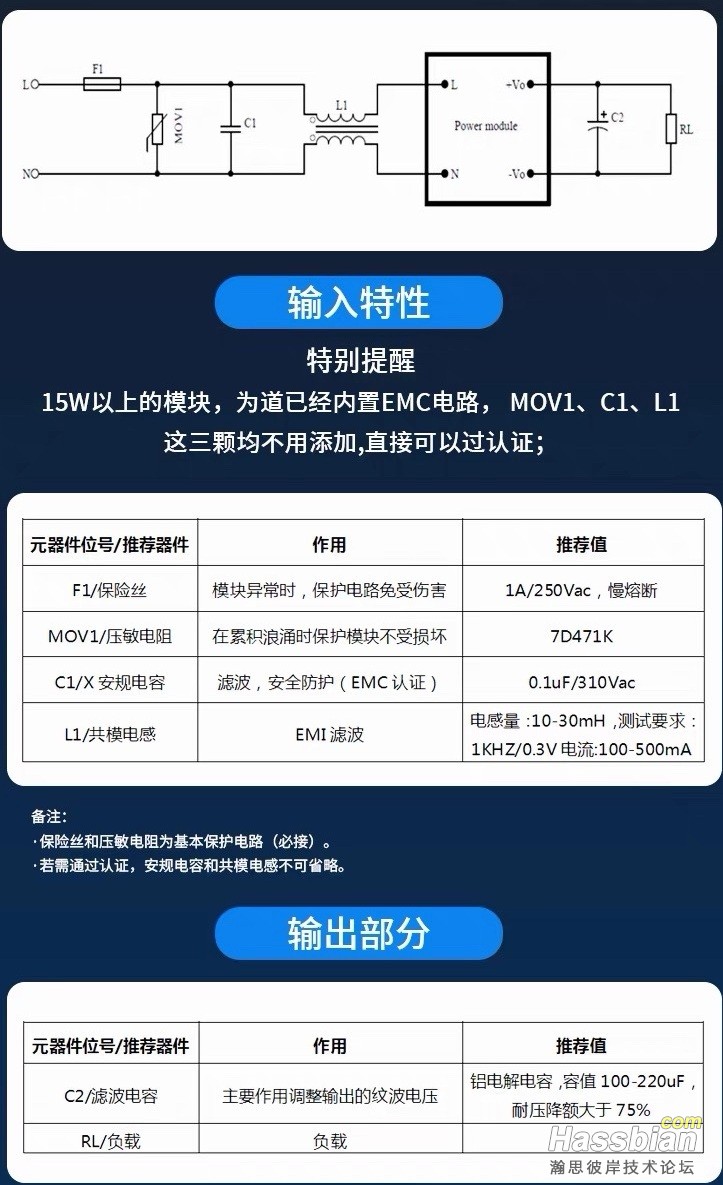

你看海凌科的技术手册，我自己用的为道的模块，他有个典型电路，不过都大差不差
