（升级）电视插座改造多功能传感器

bugensui

这个帖子（电视插座改造多功能传感器（干货分享），原文地址：https://bbs.hassbian.com/thread-29432-1-1.html ）是我去年在瀚思彼岸论坛发的，适合动手能力不是很高的智能家居玩家，因为都是用杜邦线连接的，可靠性不强。去年我又学会了嘉立创画pcb，包括焊接这些简单学了下，今年上半年空的时候，我就对这块区域的传感器进行了升级，直接画pcb焊接esp32和传感器，并且3d打印了外壳，通过热熔胶固定在86盒底板上，还挺牢固的，这样既美观稳定性也高。

传感器的后续更新：

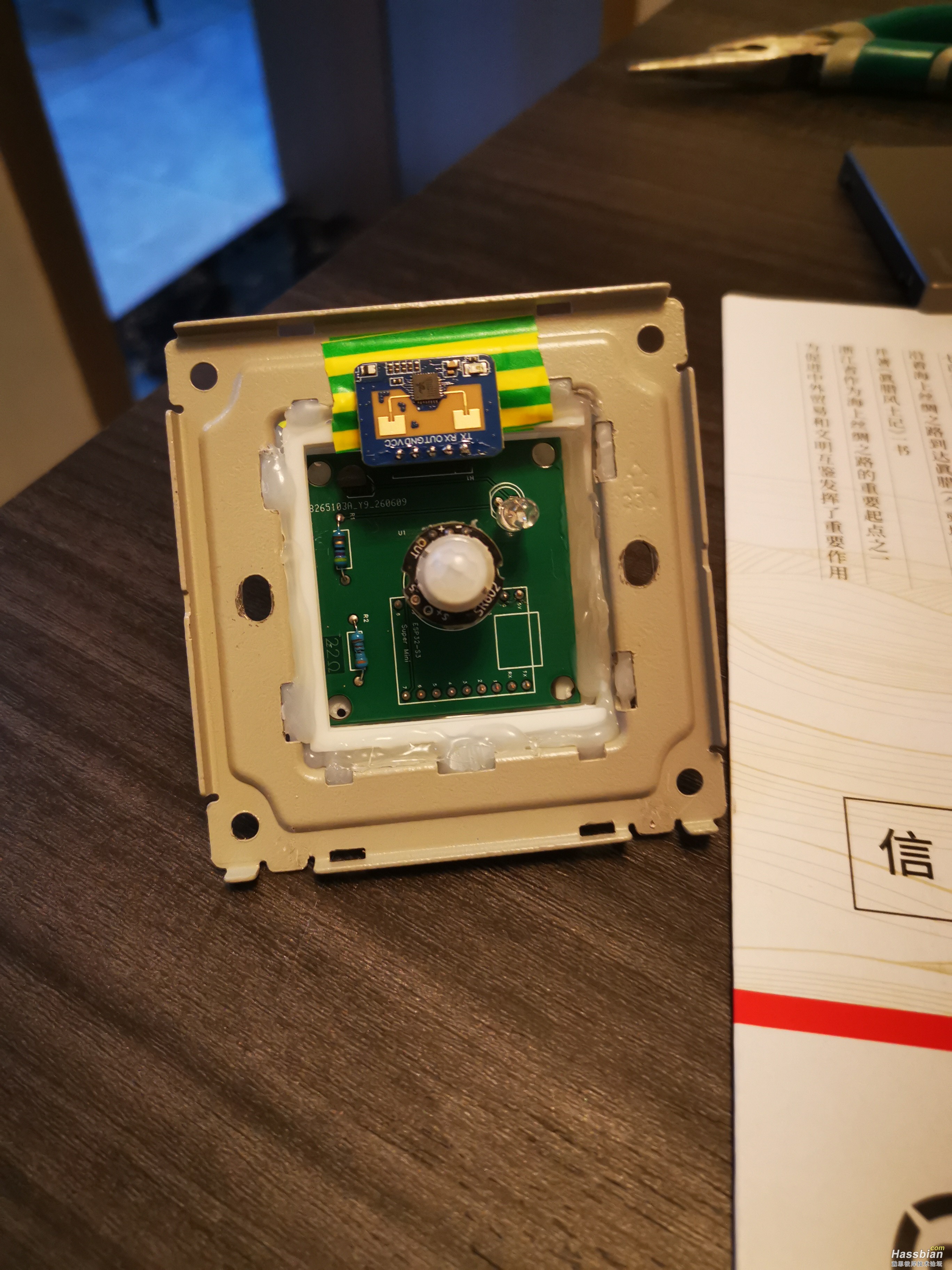

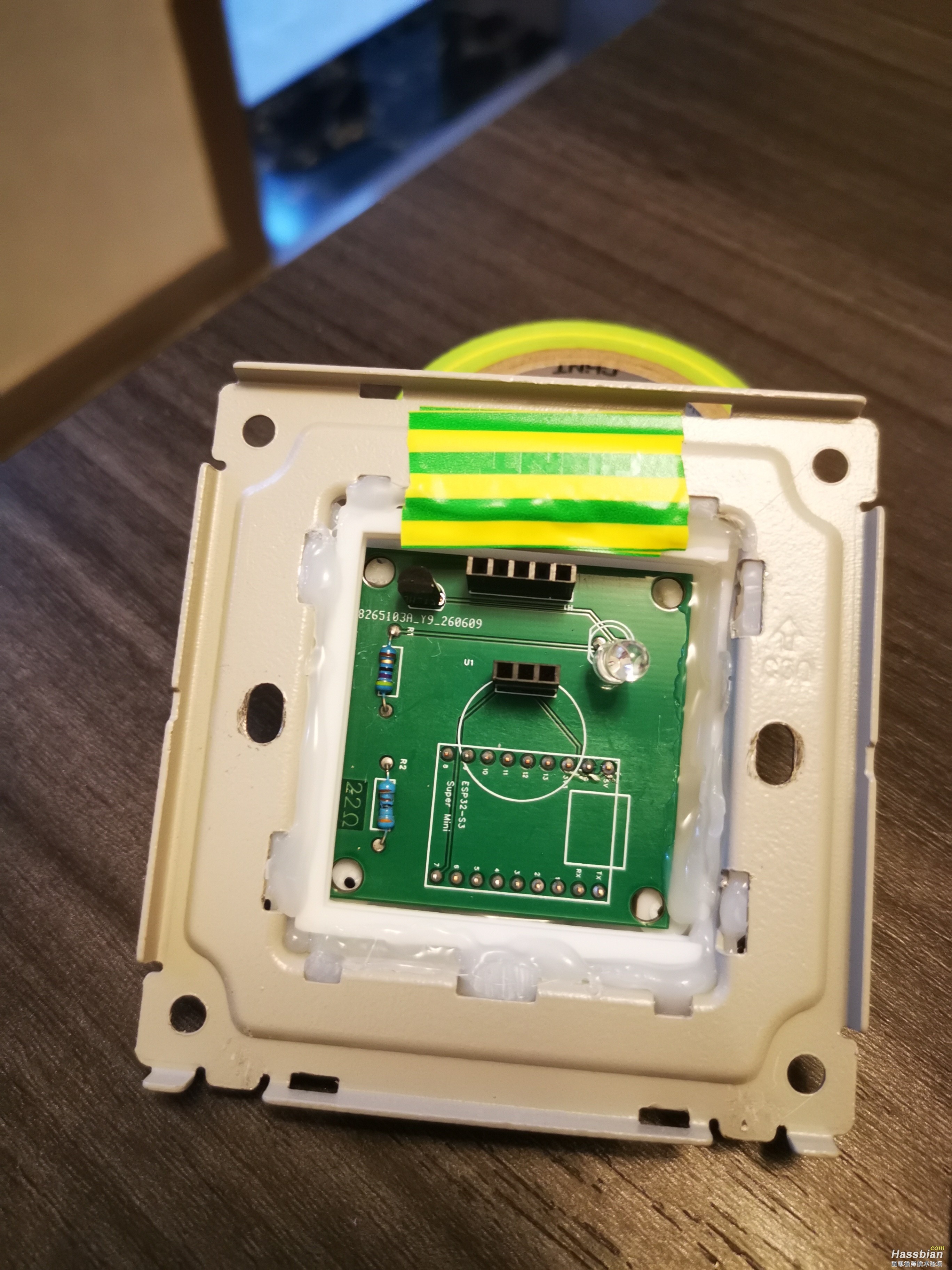

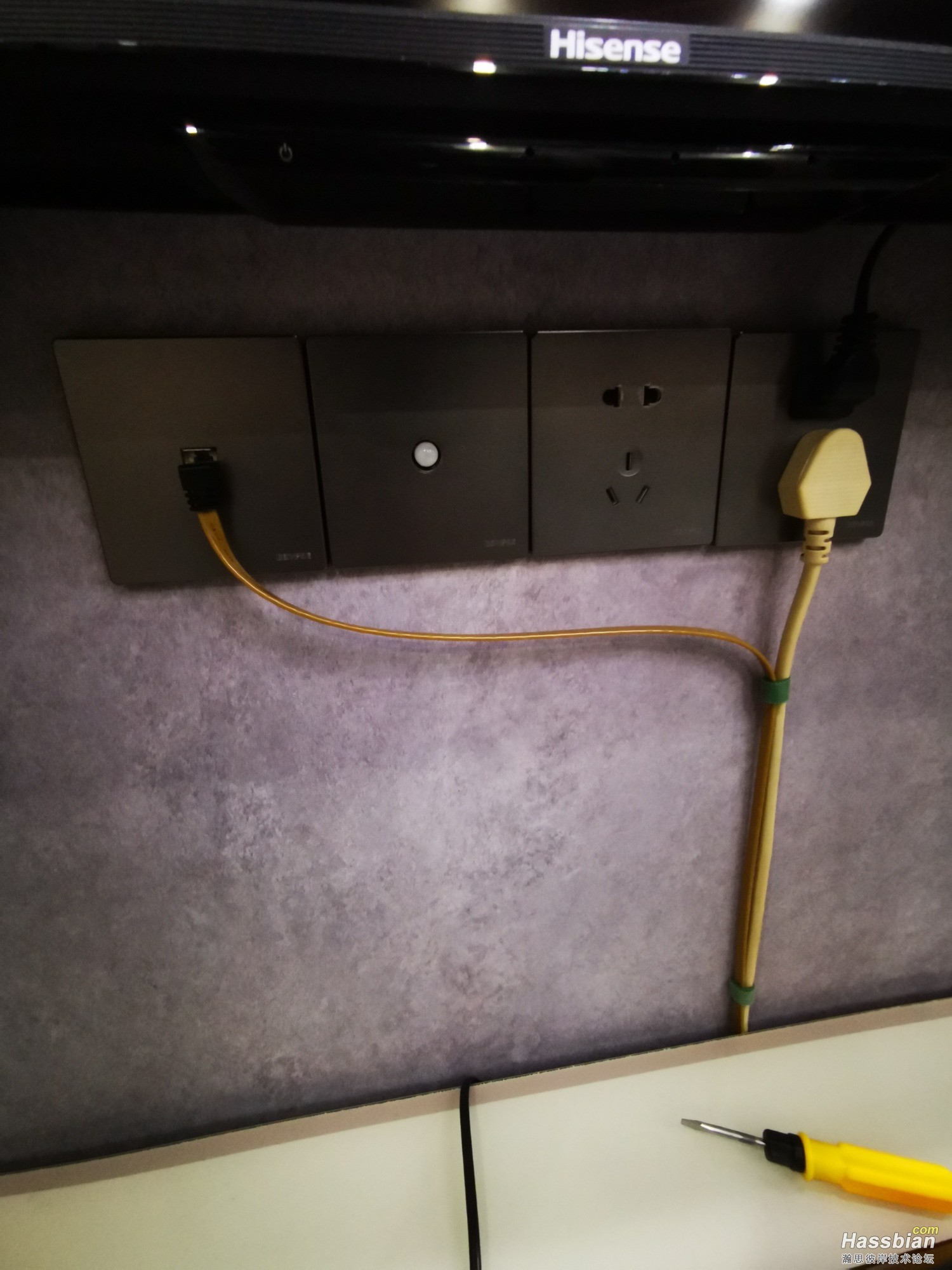

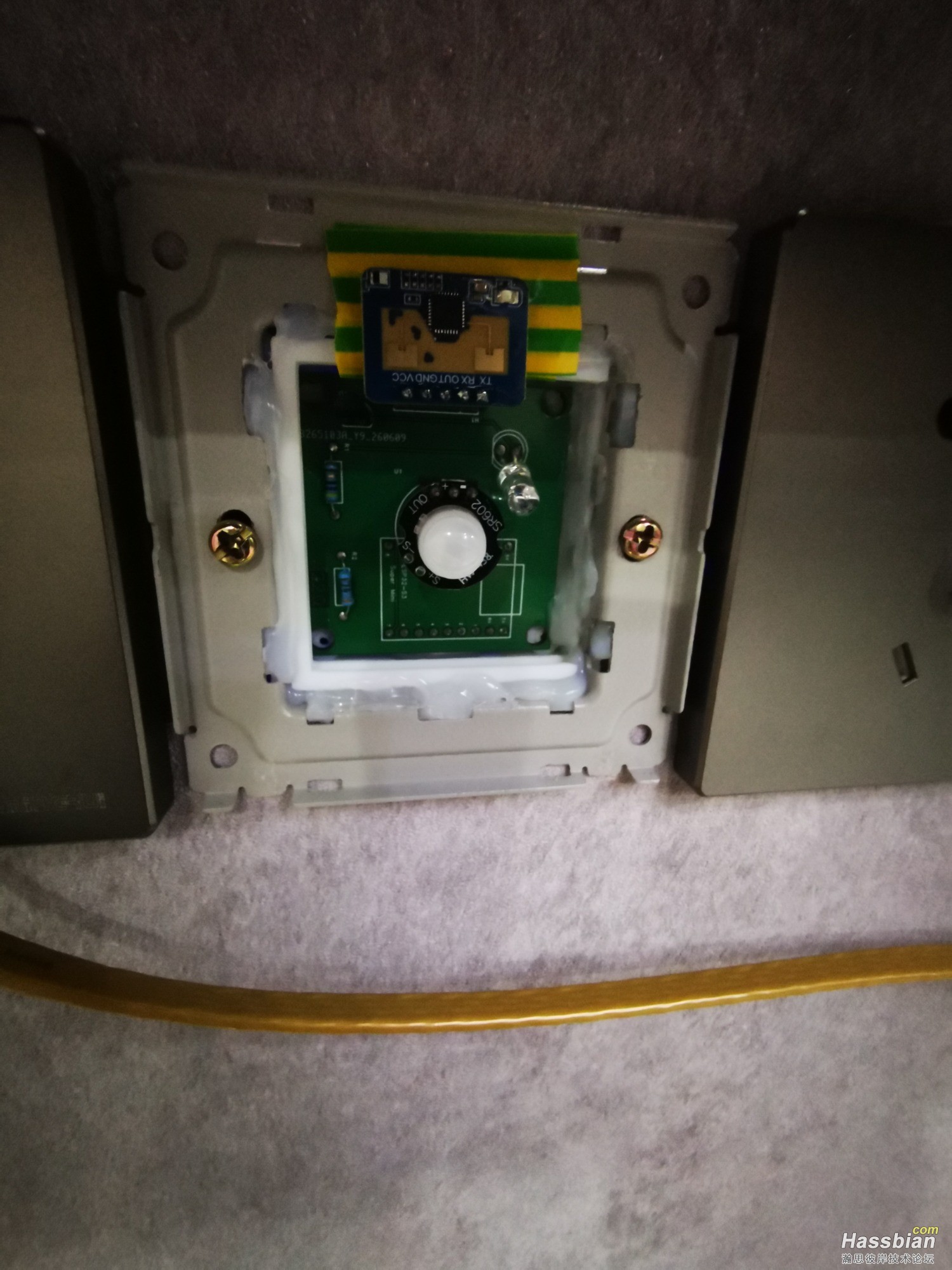

自从去年学会了简单的画pcb，就基本上把家里的一些不好用的智能家居传感器替换了一遍，自己画pcb+diy，这样功能会多点，并且可以按需定制，升级后的86底盒多功能传感器，大致这样（见下图）




实现的功能：
由于这个区域是对（客厅主人体传感器）补充，所以功能不多，我客厅的面积一个人体传感器覆盖不了，所以就在这个点位增加了这个传感器，做功能补充。可以实现：hlk2410c毫米波雷达存在检测+s602人体红外传感器（双鉴或者单鉴），红外遥控代理（esphome新功能），红外控制电视和旁边的蓝牙音响，蓝牙代理（我用的是ESP32-C3-SuperMini开发板）,另外红外发射盖上86面板后，会有衰减，所以我在86面板上开了一个针孔一样大的洞（刚好对牢红外发射二极管），不仔细看会发现不了这个孔，这样也比较美观。

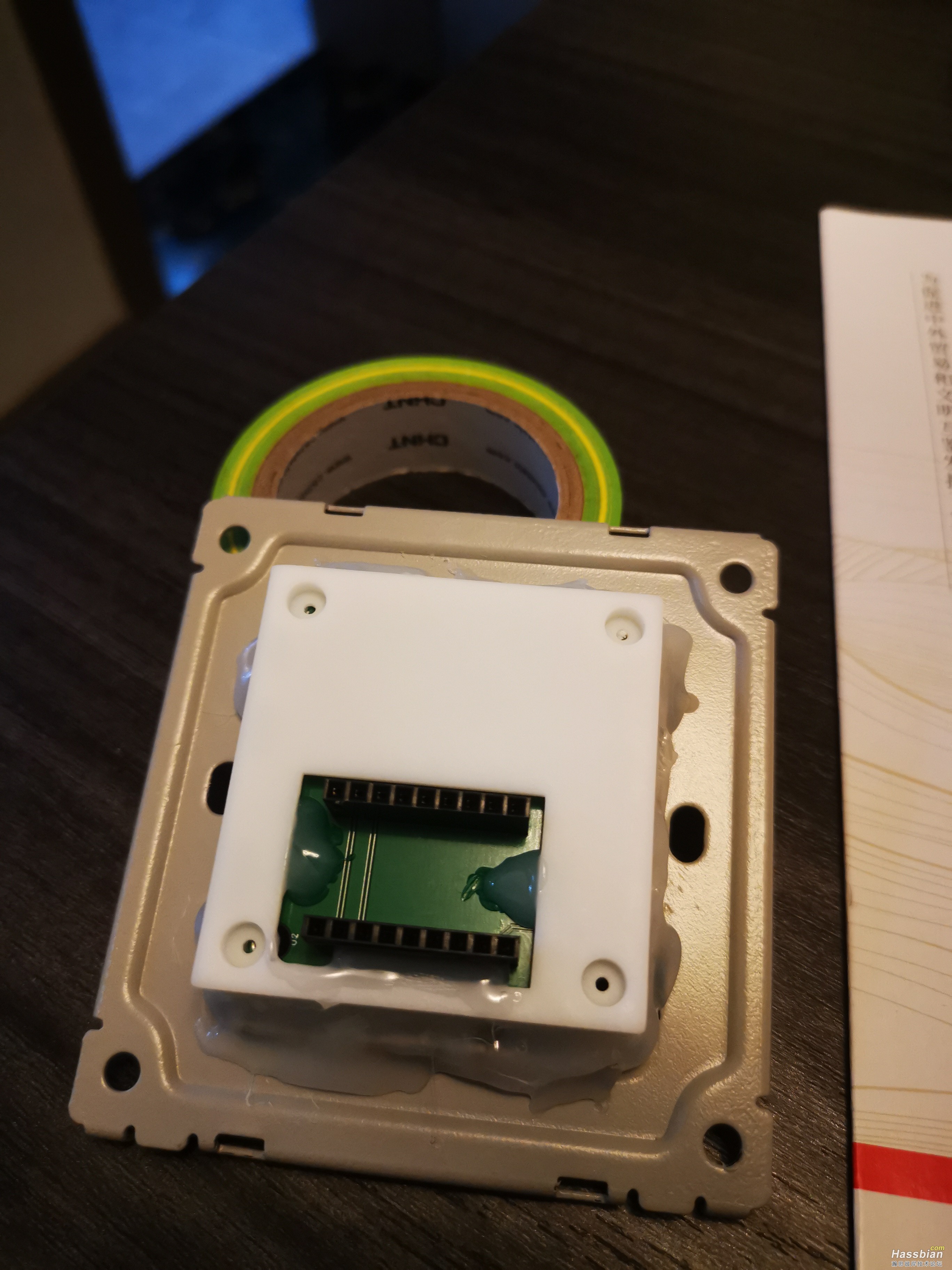

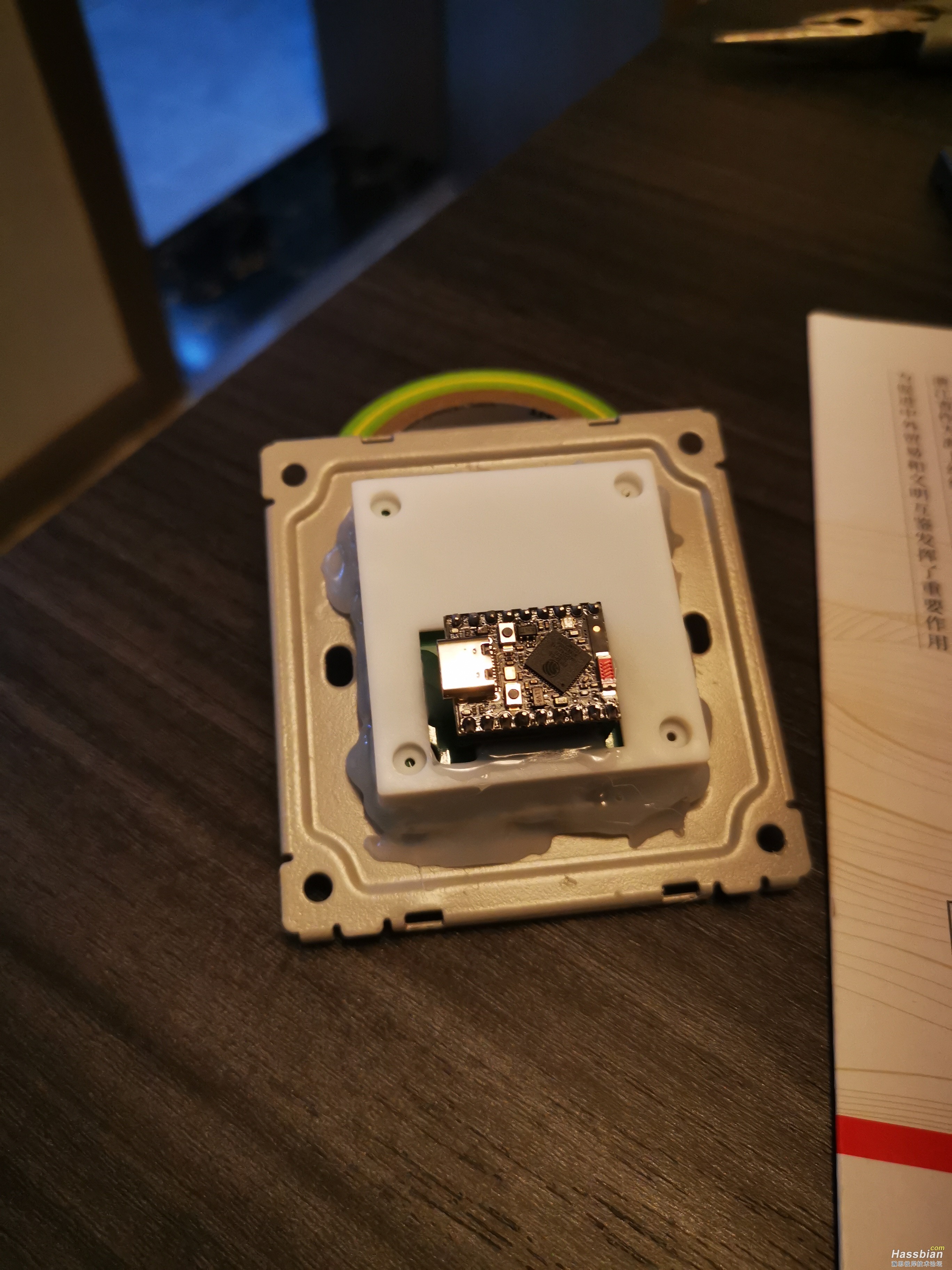

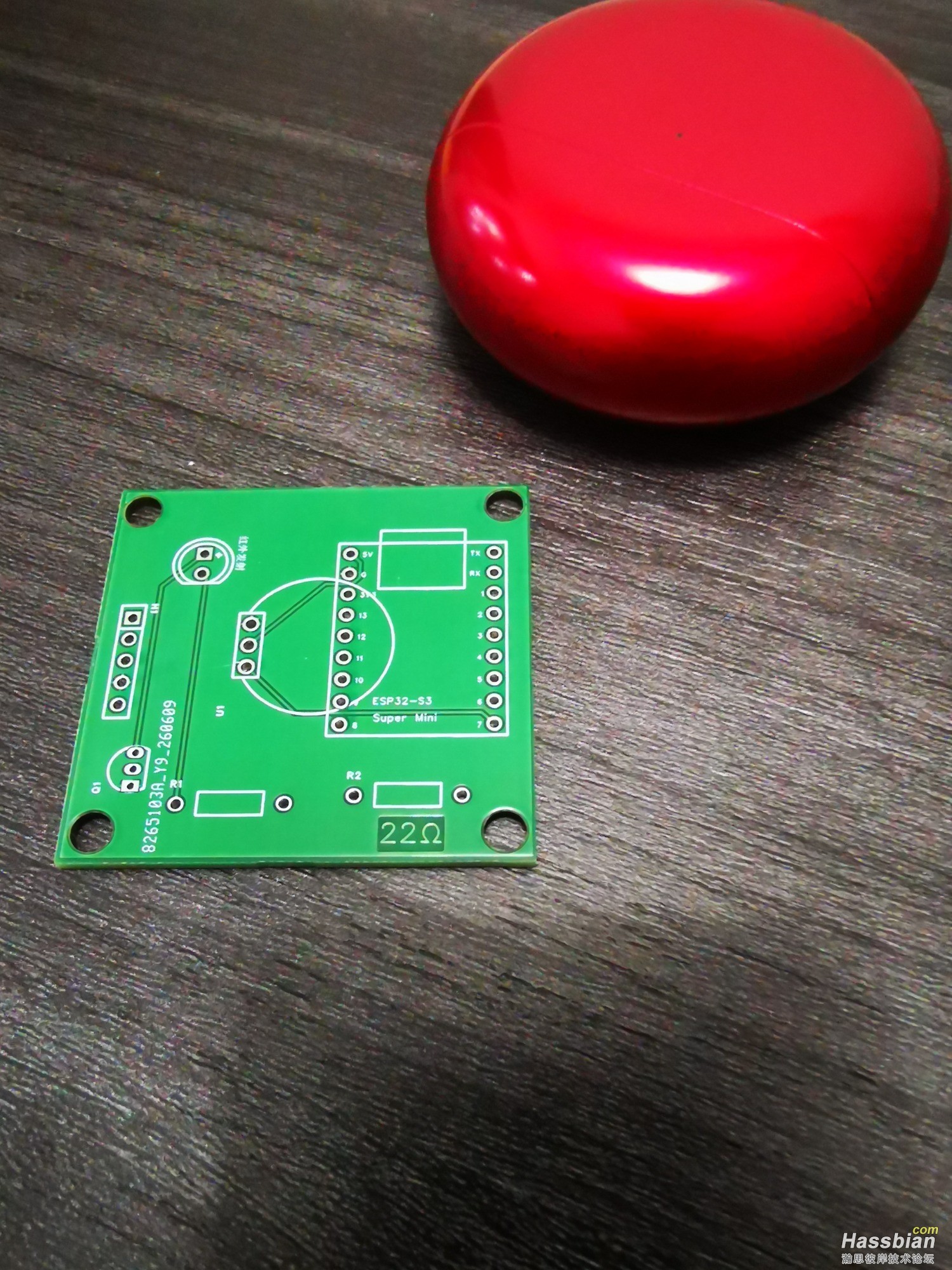

总结：其实画简单的pcb板子其实不难的，稍微学习下基本上都能上手，难的是要心细，一开始我就把红外二极管的正负极给连错了。导致死活控制不了电视，后面仔细排查了线路才发现问题，刚好电阻也搞错了，就一起返工在嘉立创重新下单pcb。esp32开发板为了接电源方便，也为了散热，我设计在了背面。塑料外壳也是在嘉立创3d打印的，然后用热熔胶跟86底板连接，还挺牢固的。


另外我发现，电烙铁和热熔胶真的是神奇，家里的一些塑料件崩掉了或者开裂了，可以用电烙铁和热熔胶修复。

keepwin2023

请教兄弟，esphome中的红外线遥控功能是怎么用的，把红外线发射管接到esp32c3 ，就能学习电视遥控器的各个按键功能了？然后我看你红外发射管安装在86面板上，86面板安装在电视机下面，发射时，电视机也能接收吗？主要平时不用遥控器了，遥控电视就在手机上操作了吗？

bugensui

keepwin2023 发表于 2026-8-1 22:00
请教兄弟，esphome中的红外线遥控功能是怎么用的，把红外线发射管接到esp32c3 ，就能学习电视遥控器的各个 ...

红外遥控，在esphome里，分红外发射和红外接收，一个只管发射信号控制电视，另外一个接收才是学码复制遥控码的，这块pcb上，我没有设计红外接收，因为我家里有其他区域设备有esphome红外接收模块，我需要学码的时候，遥控器按下，把这串代码记下来就行，就可以发送这串代码了。

电视能接收到，你没有发现，离电视很近吗，另外电视的红外接收能力很强的，即使盖上面板，不开微型孔都可以控制，只是不开孔，成功率低，可能按3次，才有2次会响应，应该信号有衰减，但是可以通过esphome代码优化，按一次按钮，在esphome代码里重复动作3次，每次间隔10ms就行了。我家里刚好有针孔钻头，我就开了个微型孔，这样信号很好。

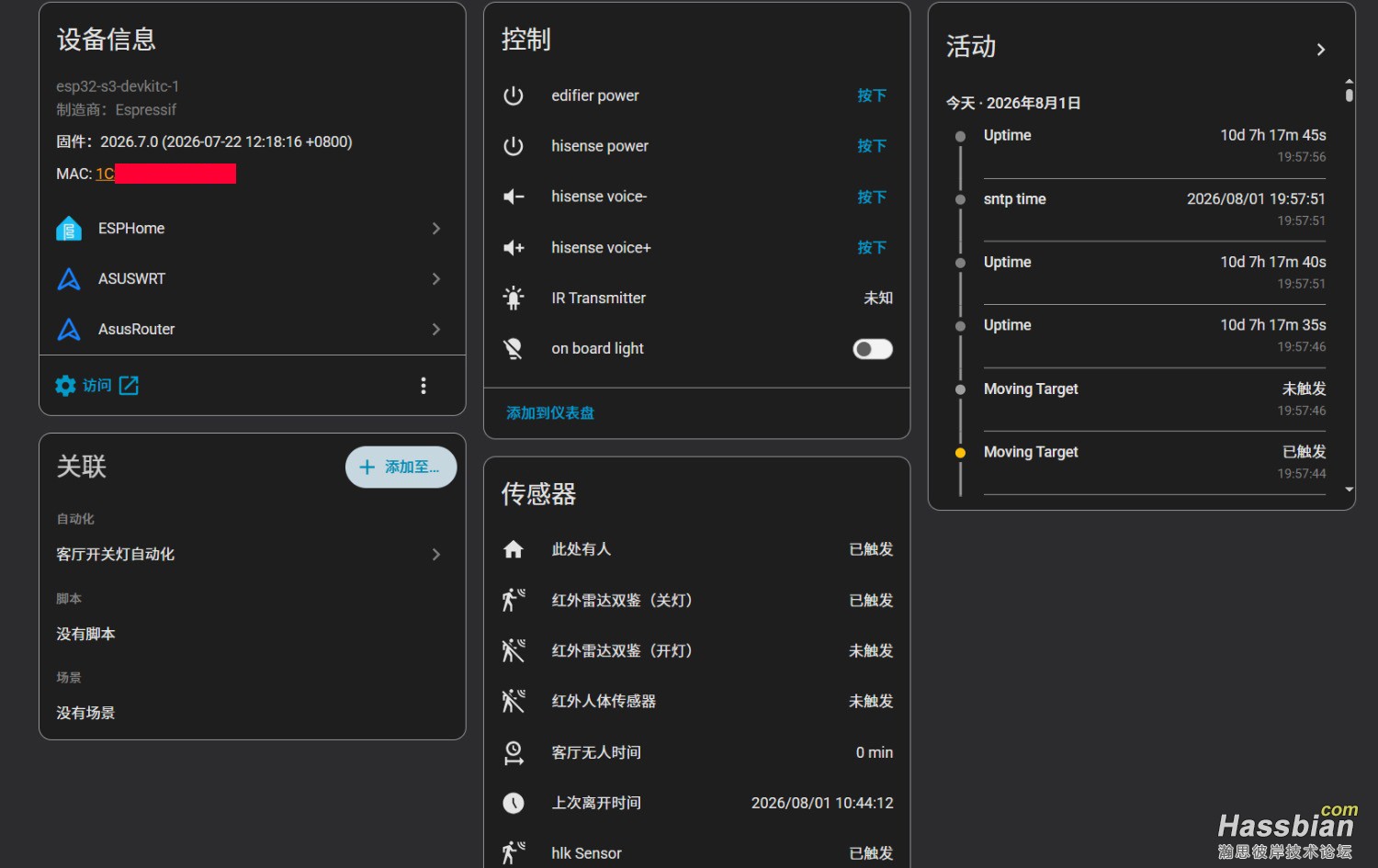

我很少用遥控器了。直接在ha里做个遥控器的卡片，用手机控制电视就行了。或者用无线按钮，或者手势触发特定功能都行。怎么方便怎么来，

keepwin2023

bugensui 发表于 2026-8-1 22:20
红外遥控，在esphome里，分红外发射和红外接收，一个只管发射信号控制电视，另外一个接收才是学码复制遥控 ...

红外发射管和接收管的正极直接连接gpio脚控制就好吗，需要串联500欧的电阻吗？

bugensui

keepwin2023 发表于 2026-8-1 22:27
红外发射管和接收管的正极直接连接gpio脚控制就好吗，需要串联500欧的电阻吗？ ...

你可以买红外发射的转换板，没几块钱，不用电阻，就3个引脚 电源+，电源-，gpio，我这种需要电阻和三极管，差不了几块钱，你可以买成品，

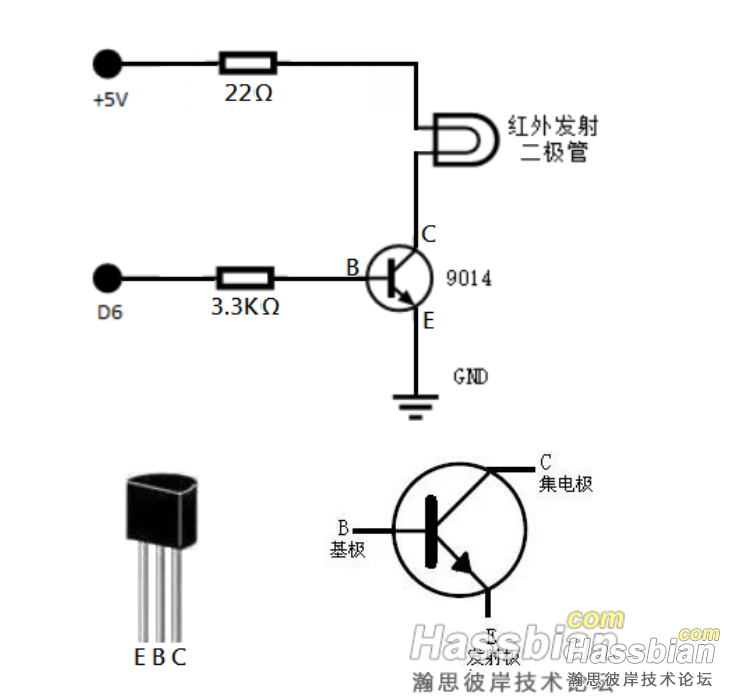

如果用红外发射二极管，接线图是这样的

taida

供电怎么解决的

taida

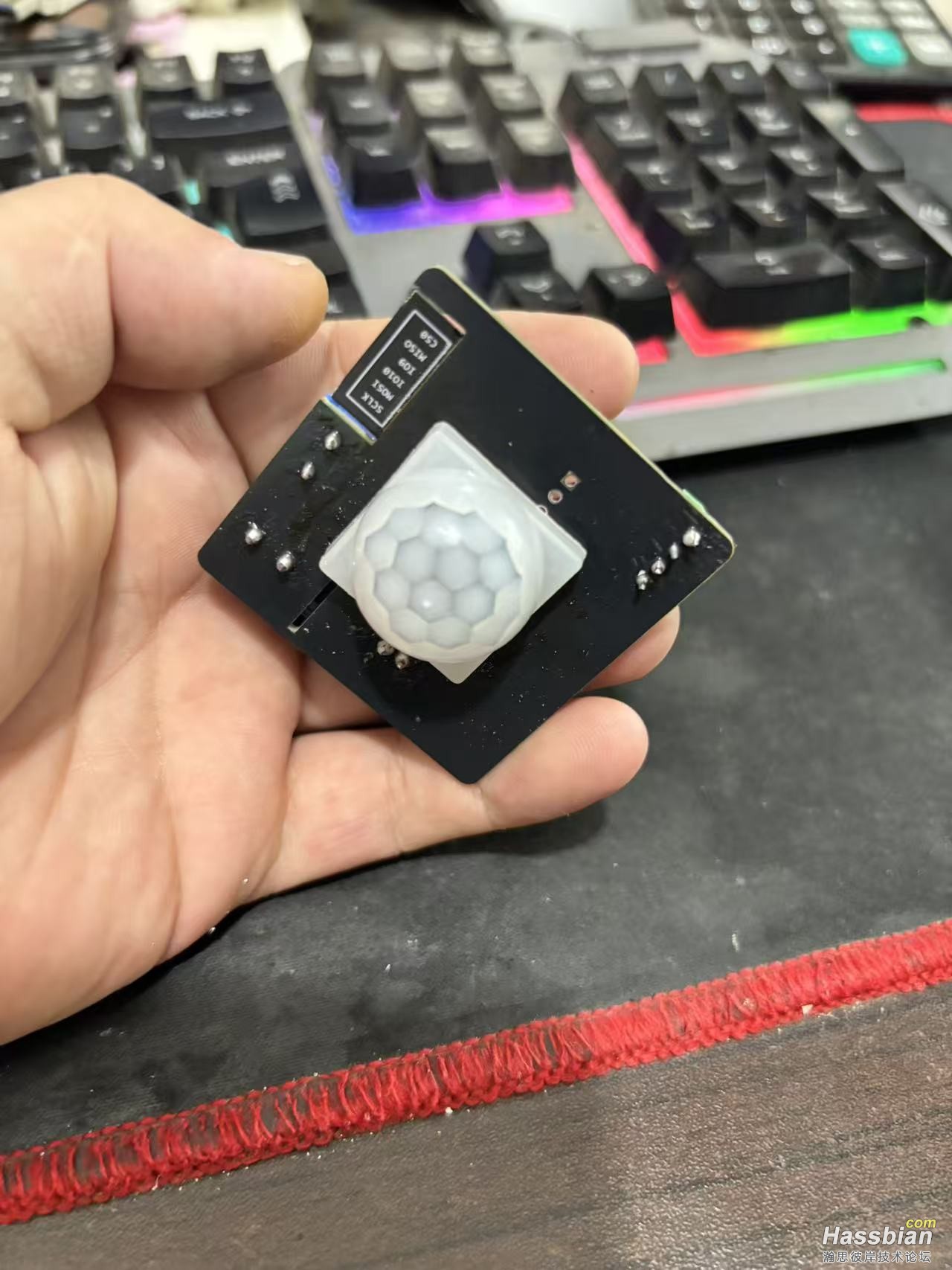

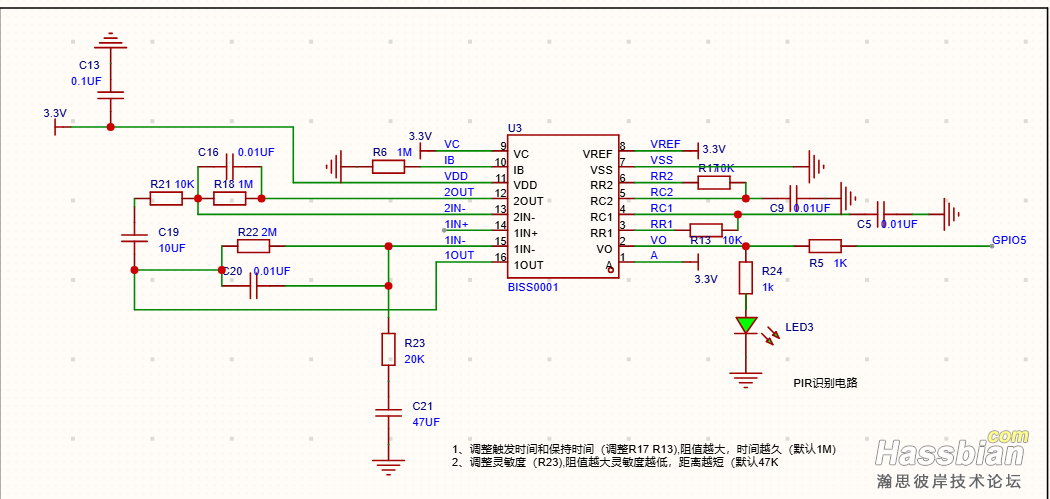

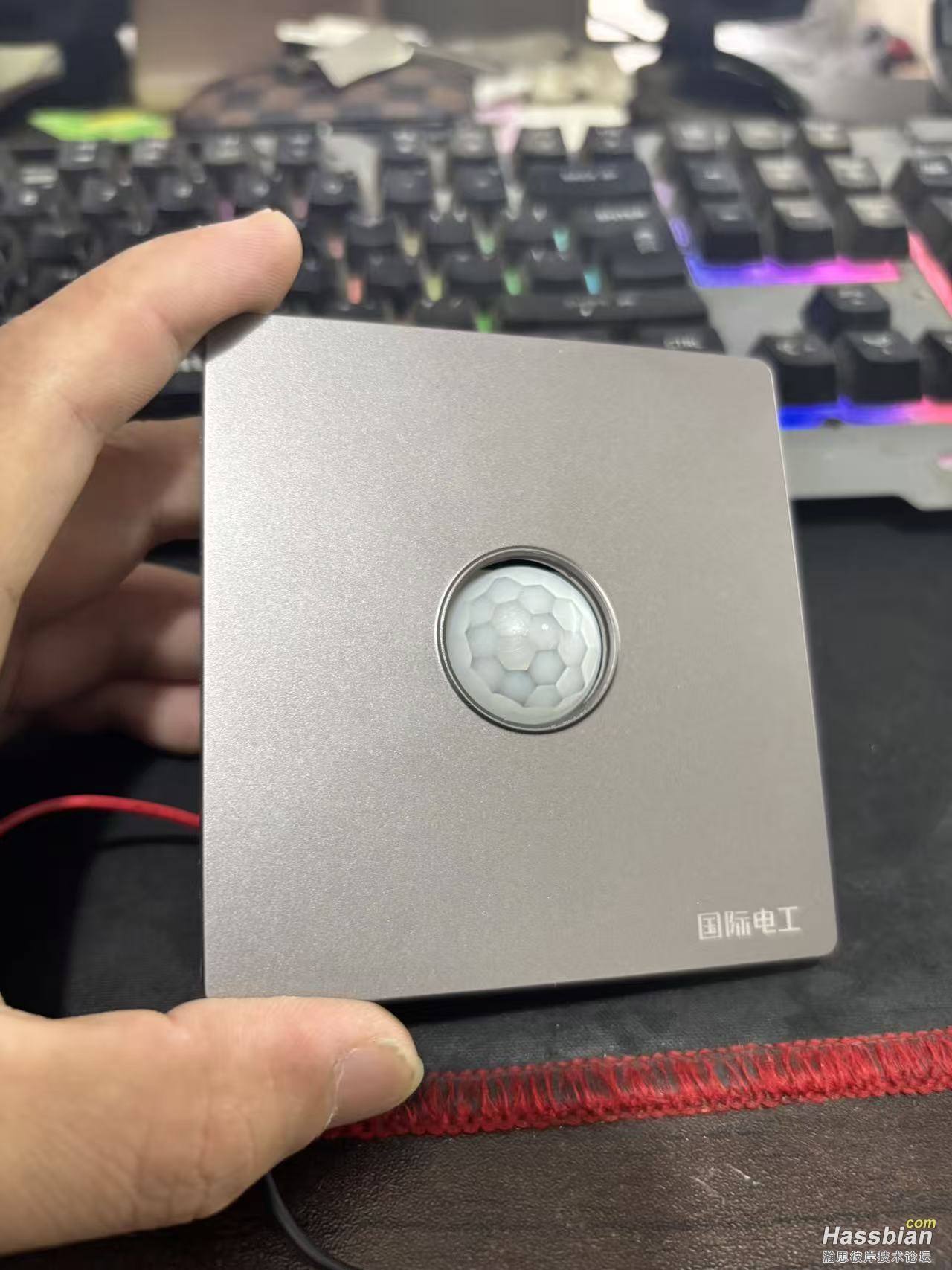

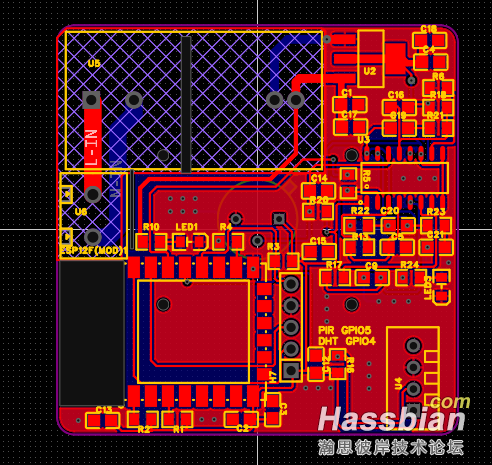

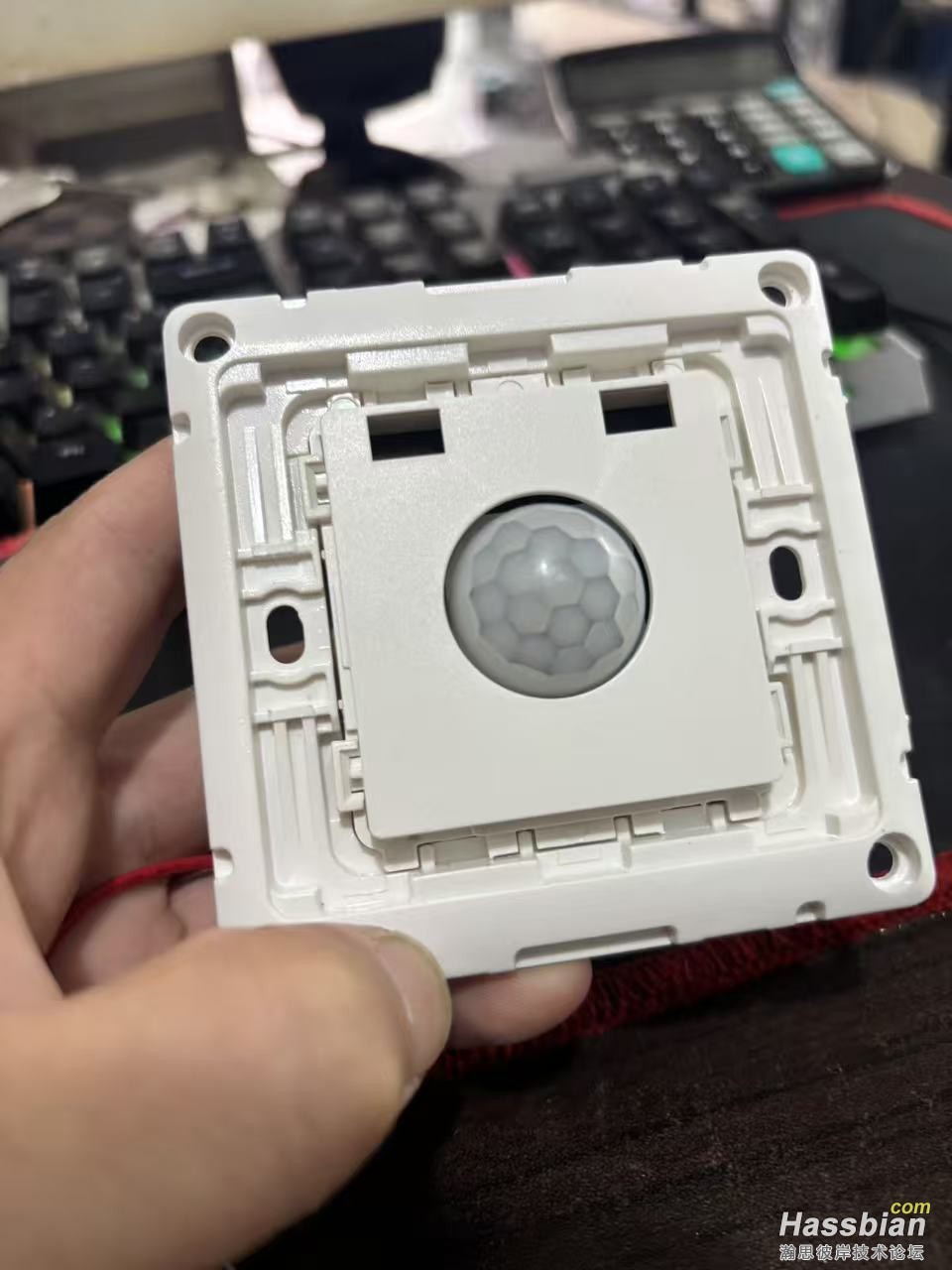

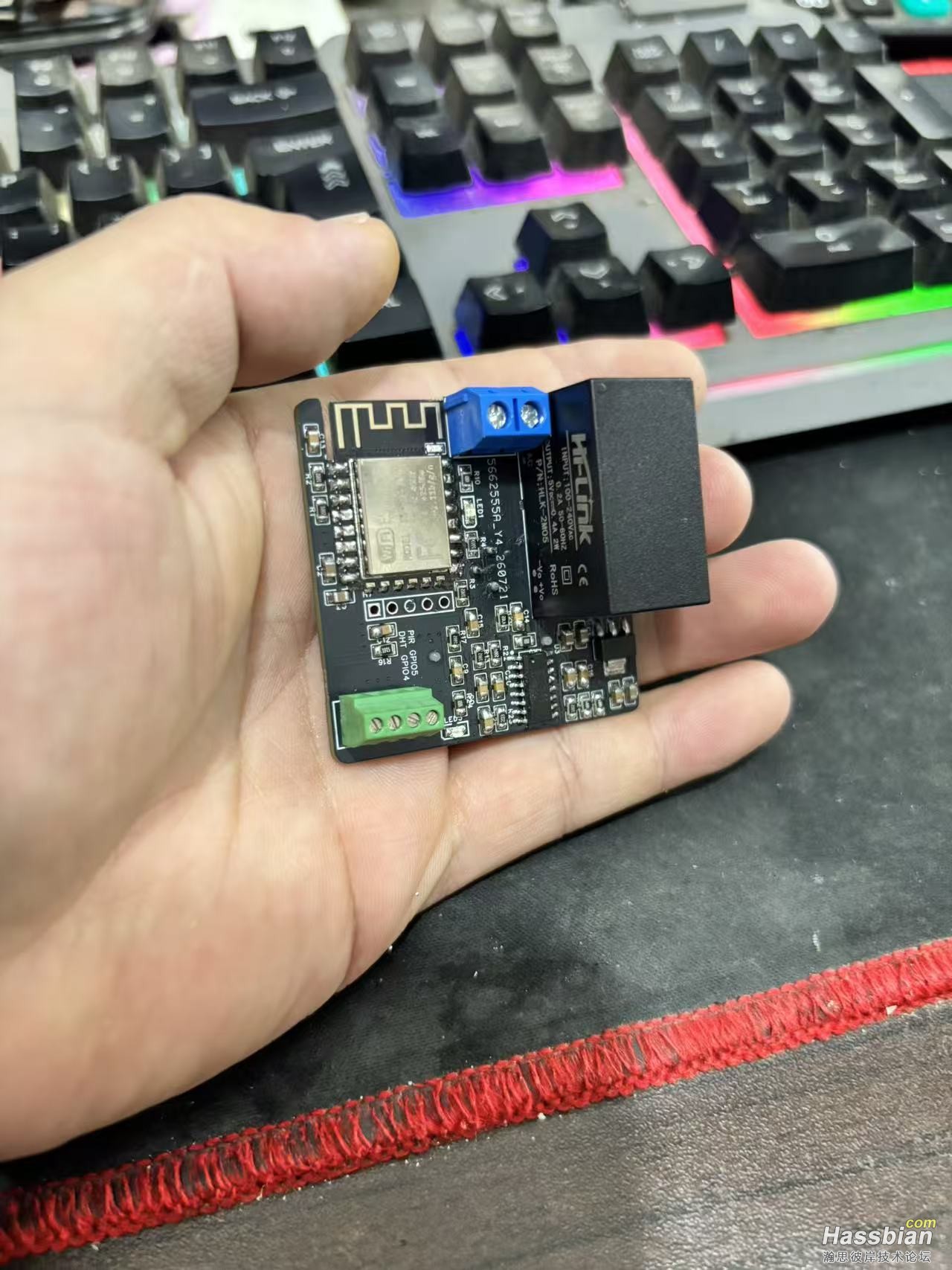

我也做了一个，只有PIR，只是搞了一个dht22在上面

bugensui

taida 发表于 2026-8-6 09:51
我也做了一个，只有PIR，只是搞了一个dht22在上面

和我的差不多，

bugensui

taida 发表于 2026-8-6 09:42
供电怎么解决的

220V转5v dc模块
