坛内貌似没有esphome的指纹项目分享，esphome官方支持那几个型号又大又丑，模组管理也不好用。
咬咬牙自己做吧。

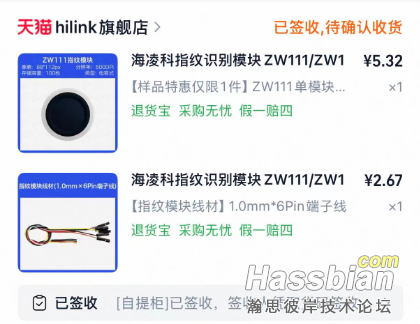

选用了海凌科的ZW111，主要是性价比高，样式也好看
首单5块多，还要什么自行车，支持100个指纹录入，3色动态LED
在和D指导大战3百回合，废了2亿token后，大致把软件跑通了

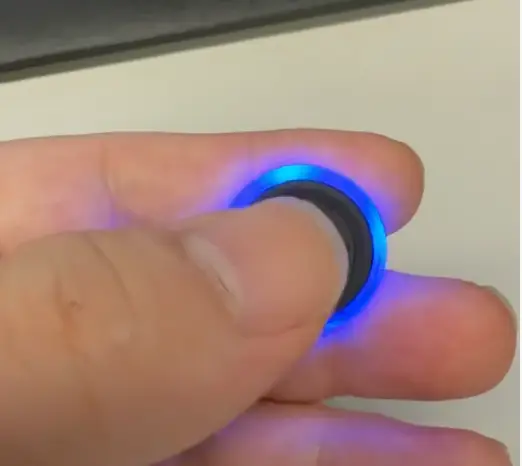

依旧先上成品。
HA实体没几个，因为我直接做了web管理系统
- identity按钮用于手动触发验证流程
- Fingerprint ID返回验证信息
- Fingerprint Pressed反馈触摸传感器状态

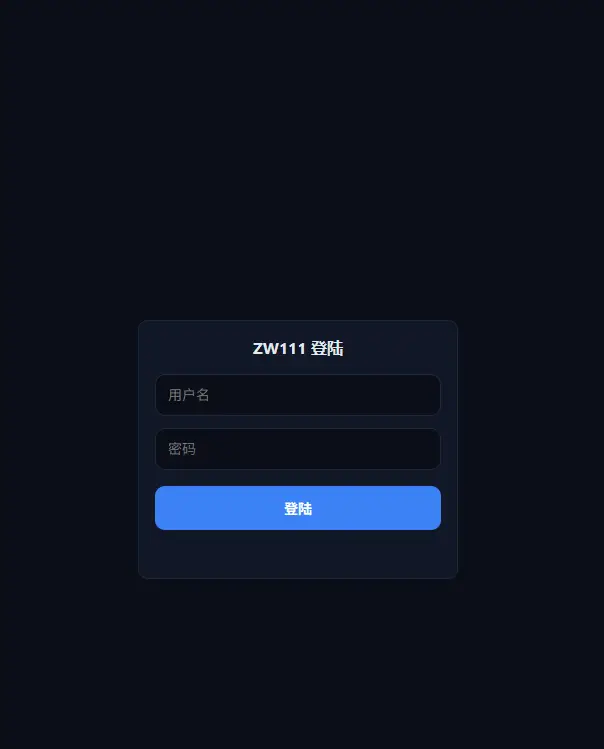

web管理系统演示：
丝滑的录入流程：
开源项目地址：
功能基本都实现了，c3、s3上测试跑起来没什么问题，可能有些边界情况，遇到问题可以附上相关串口日志提交issus
项目说明：
ZW111 指纹模组 ESPHome 外部组件（V2）
基于 ESPHome 的 ZW111 海凌科指纹模组外部组件，支持指纹录入、验证、删除、批量管理、Web 管理、低功耗睡眠模式等
V2与V1差异：
|
V1 |
V2 |
| Web实现 |
esp_http_server |
Mongoose 7.22 |
| 指纹模组睡眠 |
基础睡眠 |
完整唤醒逻辑 |
| ESP深度睡眠优化 |
否 |
是 |
| VCC使能模式 |
ESPHome通用组件(switch/output) |
专有配置（必须为高电平使能） |
| 触摸传感器 |
ESPHome通用组件(binary_sensor) |
专有配置 |
功能特性
核心功能
- 指纹录入 — 支持多次按压采集，自动合并特征并存储模版，录入过程中伴有实时 GUI 反馈
- 指纹验证 — 1:N 搜索，匹配时输出备注名或 ID，不匹配时提示"No Match"
- 指纹删除 — 单条删除、连续 ID 区间删除、清空全部指纹库
- 备注管理 — 为每个指纹 ID 绑定最多 32 字符的字母/数字备注,NVS持久化存储
- 自定义配置 — 验证置信度(1-5级)、录入采集次数(1-8次)、禁止重复注册开关
- 深度睡眠快速启动 — 配合RTC缓存与阶段式初始化，从深度深眠唤醒到模块响应，时间低至1s
组件提供
connection_status — binary_sensor，指纹模组连接状态sensor_check_status — binary_sensor，传感器校验结果fp_identify_action — text_sensor，验证结果文本（ID/备注、"No Match"等）identify_button — button，手动触发验证流程sleep_button — button，触发休眠touch_sensor - binary_sensor，触摸传感器状态
Web 管理界面
- 内建 HTTP 服务器，无需第三方工具组件
- 支持STA与AP模式下访问
- Web GU支持指纹管理、备注编辑、系统设置
- 用户名与密码认证保护,防止无授权访问
- 移动端友好的自适应布局
硬件接线
| 模组引脚 |
脚位 |
说明 |
连接 ESP32 |
| V_SENSOR |
1 |
触摸供电（3V3常供电） |
-- |
| TOUCH_OUT |
2 |
触摸反馈/休眠唤醒 |
任意可用GPIO |
| VCC |
3 |
模组供电（休眠） |
不需休眠则直连3V3,如需休眠需搭配PMOS电路,控制端连接任意可用GPIO,必须为高电平唤醒 |
| TX |
4 |
UART 发送 |
任意可用GPIO (RX) |
| RX |
5 |
UART 接收 |
任意可用GPIO(TX) |
| GND |
6 |
地 |
-- |

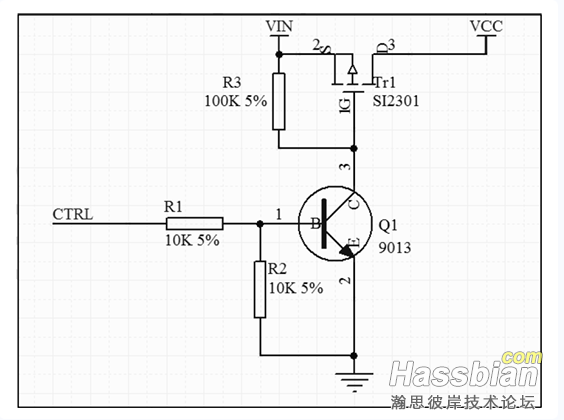

- 官方PMOS电路示例
使用要求
安装与使用
-
yaml配置->引入外部组件：
external_components:
- source:
type: git
url: #github仓库连接
ref: v2
components: [ zw111 ]
-
yaml配置->uart组件
uart:
- id: zw111_uart #自定义ID
tx_pin: GPIOx #任意可用GPIO
rx_pin: GPIOx #任意可用GPIO
baud_rate: 57600
data_bits: 8
stop_bits: 1
parity: NONE
-
yaml配置->zw111组件
zw111:
- id: zw111_fp #自定义ID
uart_id: zw111_uart #对应上方uart ID
web_port: 8088 #自定义web访问端口
web_username: admin #自定义web登录用户
web_password: admin #自定义web登录密码
power_ctl_pin: GPIO10 #VCC供电控制，任意可用GPIO
touch_sense_pin: GPIO6 #触摸反馈，任意可用GPIO
connection_status:
id: zw111_connection_status
sensor_check_status:
id: zw111_sensor_check
fp_identify_action:
id: zw111_fp_identify_action
identify_button:
id: zw111_identify_button
sleep_button:
id: zw111_sleep_button
touch_sensor:
id: zw111_touch_sensor
filters:
- delayed_off: 1000ms
-
yaml配置->自动化示例
LED 指示说明
| 场景 |
LED 效果 |
| 验证进行中（Identify） |
🔵 蓝灯呼吸慢闪 |
| 等待按压手指（录入采集） |
🔵 蓝灯呼吸慢闪 |
| 图像采集成功 |
🟢 绿灯常亮 |
| 验证匹配成功 |
🟢 绿灯常亮 2s |
| 验证匹配失败 |
🔴 红灯常亮 2s |
| 录入错误/失败 |
🔴 红灯快闪 3 次 |
| 指纹重复（防重开启） |
🔴 红灯快闪 3 次 |
| 录入完成 |
🟢 绿灯常亮 3s → 熄灭 |
Web 管理页面
访问 http://device_ip:xxxx进入（AP模式默认为[url=http://192.168.4.1:xxxx]http://192.168.4.1:xxxx`[/url]）：
-
指纹管理标签页
- 100 个 ID 的网格视图，已注册 ID 绿色高亮
- 分页浏览（每页 16 个）
- 点击 ID 弹出详情：录入指纹、编辑备注、删除
- 批量删除：连续 ID 删除 / 全部清空
- 录入弹窗实时显示进度（采集次数、LED 动画、状态文字）
-
设置/关于标签页
- 模块信息展示（型号、版本、厂商、传感器、注册数等）
- 验证置信度、录入采集次数、禁止重复注册开关
其他说明
数据存储
- 录入的指纹位于zw111内置Flash，更换主控或清空主控flash，不会丢失已录入的指纹
- 指纹备注和配置数据存储在主控NVS分区，更换主控或清空主控flash会丢失以上信息
- 触发sleep睡眠，会在主控的RTC内存写入睡眠标志，用于深度睡眠唤醒时的zw111快速初始化
深度睡眠
✅以上
|
