分享ESPhome项目 4路12V-PWM风扇控制器 + 4路温湿度传感 + 0.96寸屏幕

gasment

又来造轮子了，不多BB，先上成品图

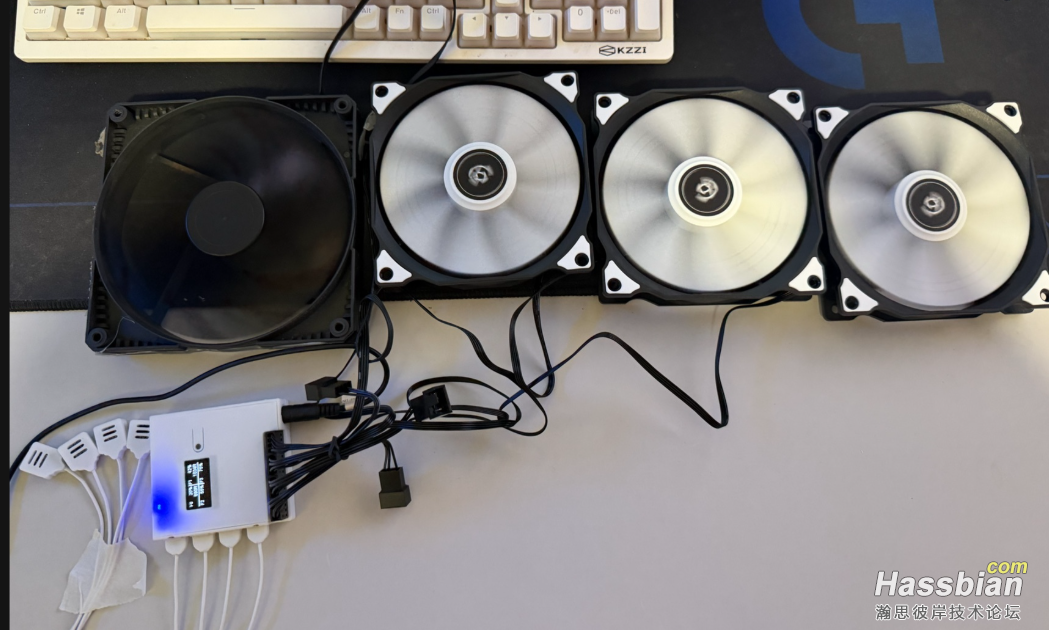

• 全家福

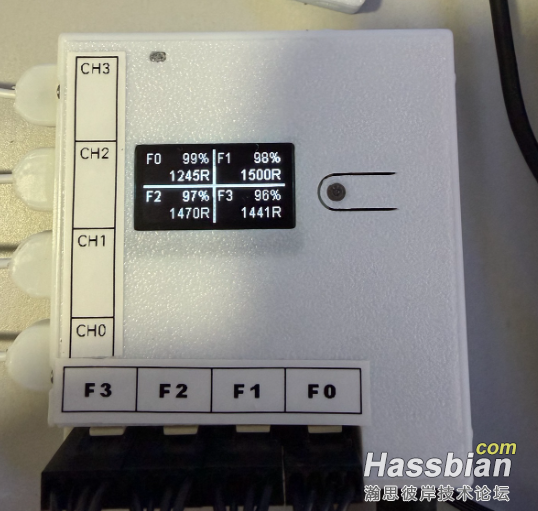

• 4路 12V PWM调速带关断

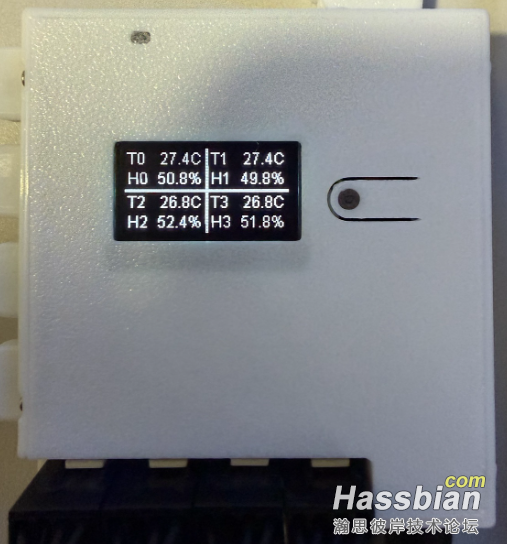

• 4路SHT30温湿度传感器

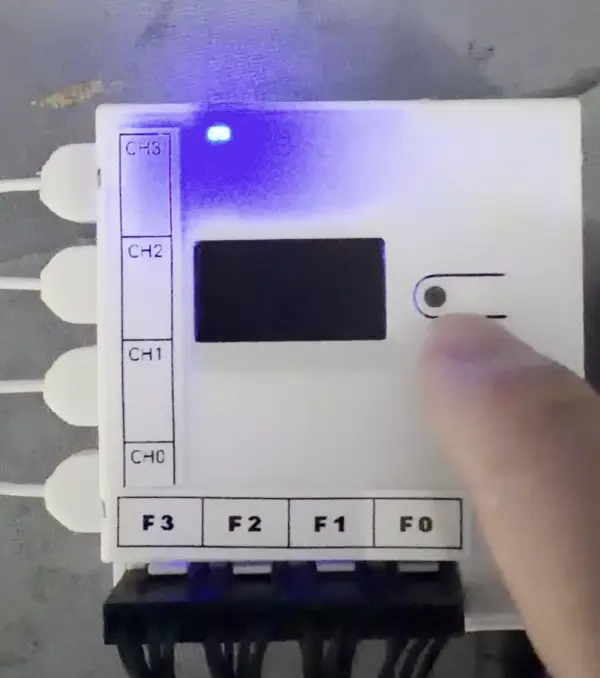

• 屏幕操作演示

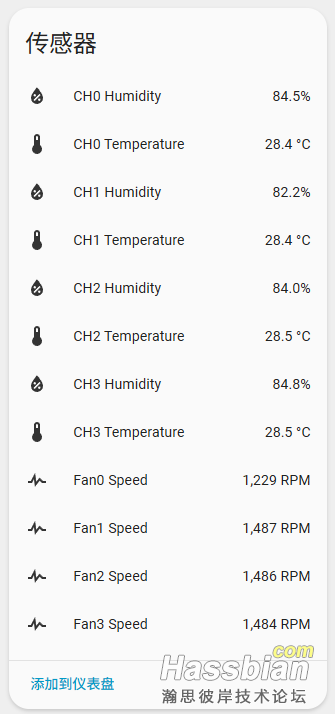

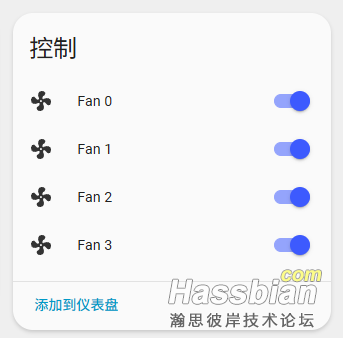

• HA后台

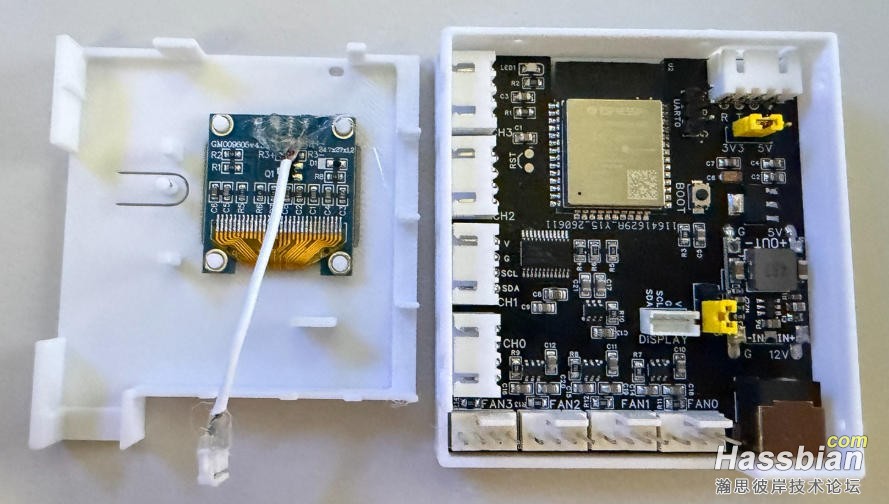

• 分解




项目已开源到立创开源广场：

游客，如果您要查看本帖隐藏内容请回复

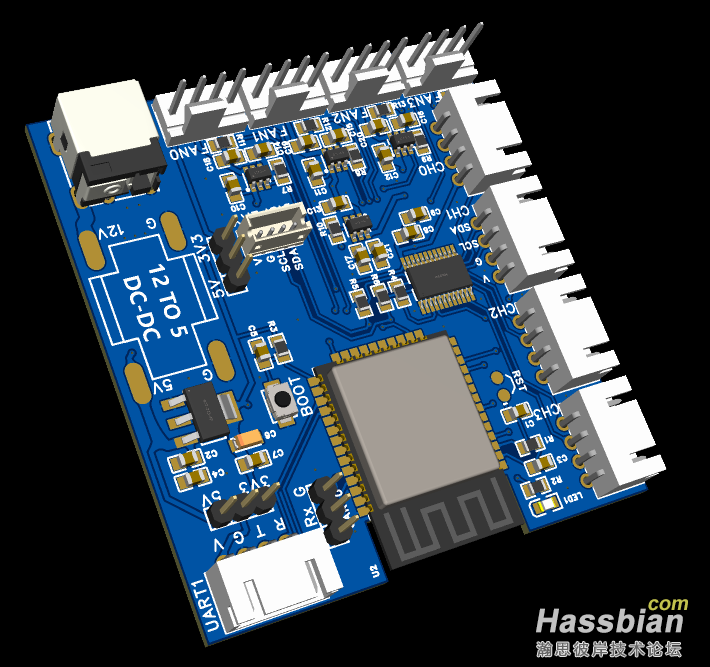

项目说明：

• PWM控制部分电路，参考了这位坛友的电路PWM风扇4路控制器支持停转转速显示PCB集成方案嘉立创免费打样
  使用TPS22810DBVR负载开关IC实现彻底关断，注意焊接TPS22810DBVR时检查脚位，丝印左下角为1脚vin
  线路过流能力不是很大，单路接2到3个风扇应该可以



• 4路 i2c 使用TCA9548A做复用（esphome原生支持），以便支持多个使用同一型号地址的i2c设备同时接入。
  同时有一路主i2c用于接入显示屏，显示屏使用i2c协议 4针 单色 oled 0.96寸 128x64屏幕，主控为SSD1306，外壳文件仅适配此模块

• 板上提供12V/5V/3.3V电源输出，显示屏接口与UART1接口提供5V或3.3V输出，通过跳线帽选择，
  UART1可外接其他传感器，比如人在传感，LD2410/LD2402等
• 主控使用esp32-wroom-32e，支持多路硬件级PWM与脉冲计数（转速检测）
• 没有USB烧录，需自备串口工具如CH340等用于烧录与调试
• 其他未提到的可在立创项目内查看，复刻成本（不含传感器与风扇）大概¥40-50



固件说明：

• 固件编译与烧录
  固件配置文件：
  游客，如果您要查看本帖隐藏内容请回复

  固件已预配置SHT30与SSD1306相关代码，如需更改型号，自行编辑。
  按住BOOT键上电进入下载模式，串口工具链接到UART0接口
  使用esphome run main.yaml命令编译并烧录。
  已编译的全量固件：
  游客，如果您要查看本帖隐藏内容请回复
  ，使用esp flash tool 刷入到0x0地址
  烧录后短接RST或拔电重启，稍后链接到esp32的热点进行配网。


• LED
  LED1在未连接wifi时为快闪，已连接为慢闪，可在HA里关闭。

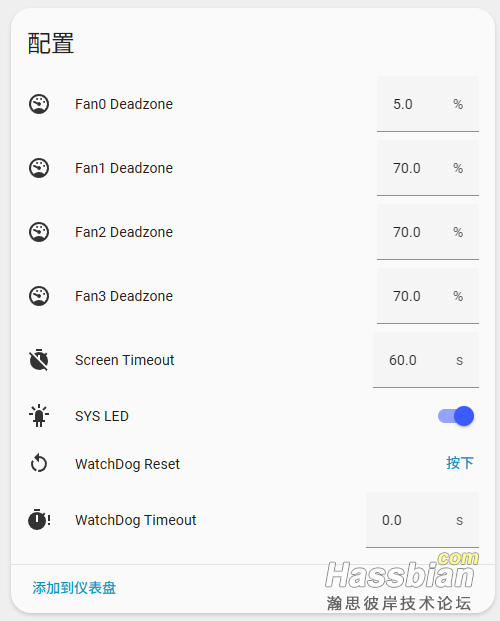

• 风扇死区配置

  不同型号风扇的最低起转%、最低转速与转速曲线不一，可以使用死区补偿来一定程度修正。
  修正方法：
  1.从1%开始以1步进增速，记录风扇起转时的%值。
  2.起转后，以10步进增速到100%，观察风扇转速是否有可见逐步增加
  3.如果从起转%到100%都有明显增速曲线，那将这个起转%填入对应的Deadzone配置
  4.如果从起转%到某一数值，比如70%,转速没有明显增速曲线，那将70%填入对应的Deadzone配置
  （比如1%-70%都是差不多700RPM，配置Deadzone为70%后，就能将UI上的1-100%线性映射到真实的70-100%，使得每阶段%都有不同转速）


• 屏幕自动息屏与按键操作

  系统启动后，BOOT键可用于屏幕点亮与翻页，超过设定时间不操作按键，会自动关闭屏幕
  设置为0，则永不息屏。
  可搭配人在传感来实现人来亮屏，调用一下Screen Key按钮即可，等同按下实体键

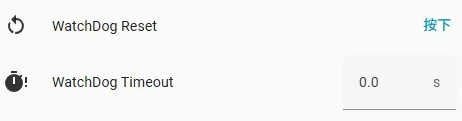

• 后端自动化调速看门狗

  固件没有内置温控调速自动化，需要使用HA或NodeRed这些外部工具来做自动化控制。
  为避免后端离线后风扇转速失能，固件默认策略为看门狗超时后，全部风扇输出100%。
  需要定时喂狗，定期触发一下看门狗reset按钮即可。
  超时时间可调，设为0则不启用看门狗

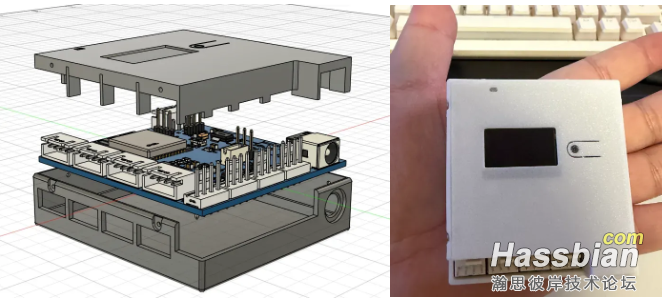

3D打印外壳

• 主体
  打印文件：
  游客，如果您要查看本帖隐藏内容请回复

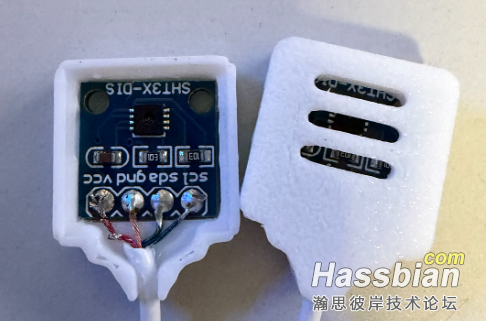

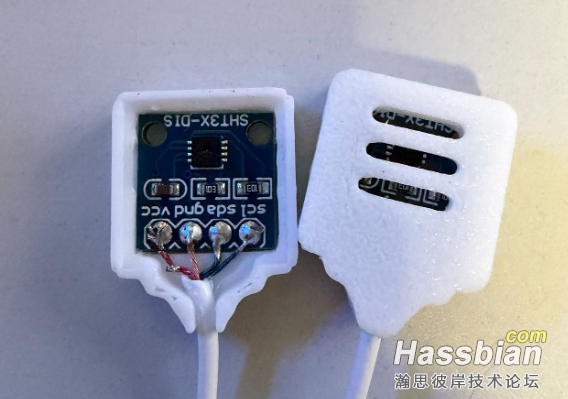

• 温湿度传感器外壳
  打印文件：
  游客，如果您要查看本帖隐藏内容请回复

  对连接线外径要求，1mm-1.5mm（图示连接线为4芯耳机漆包线1.5mm外径）
  （线头扣需要使用胶水与XH2.5公头粘合）



如有遗漏，后续补充
✅以上~
