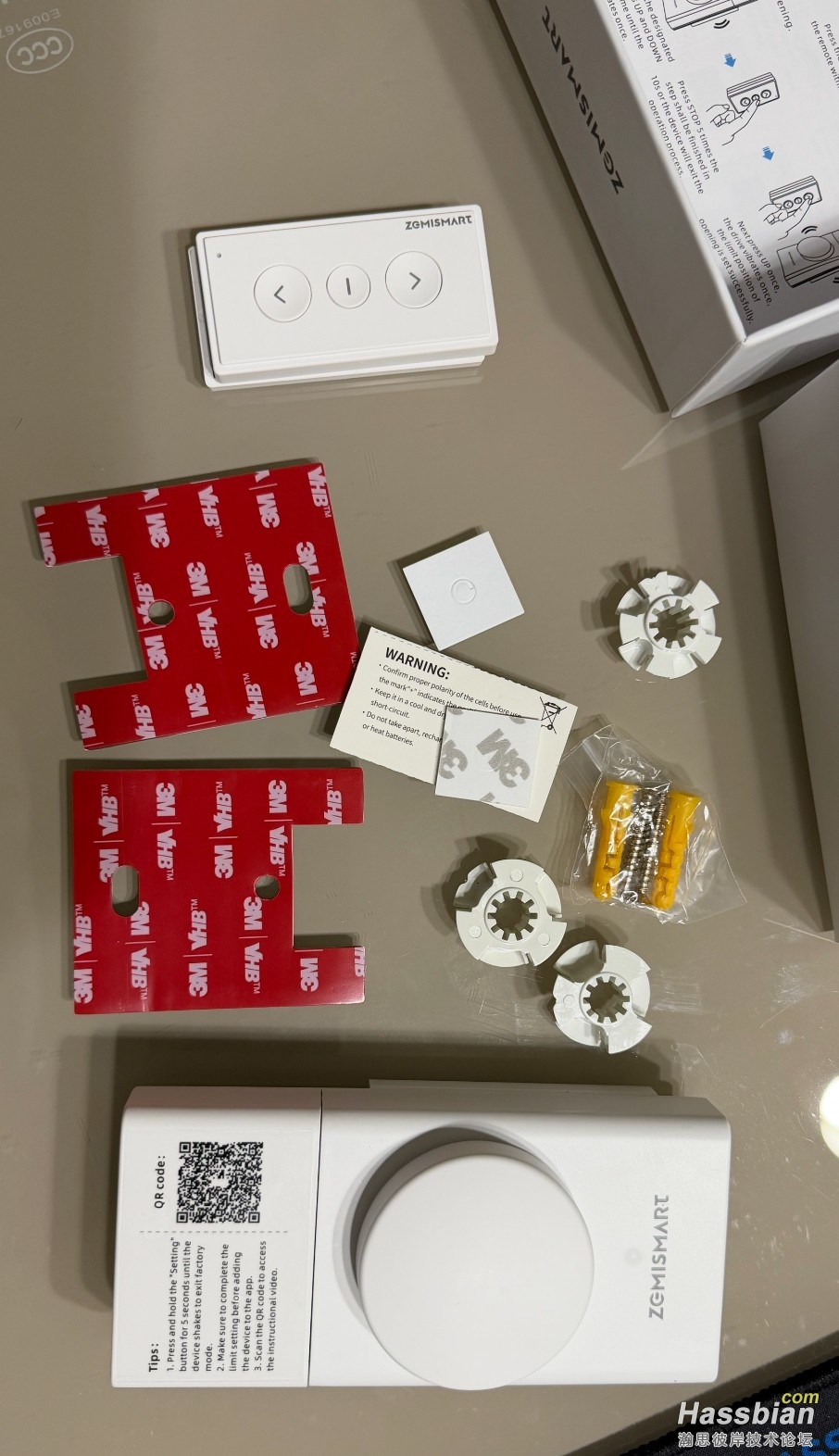

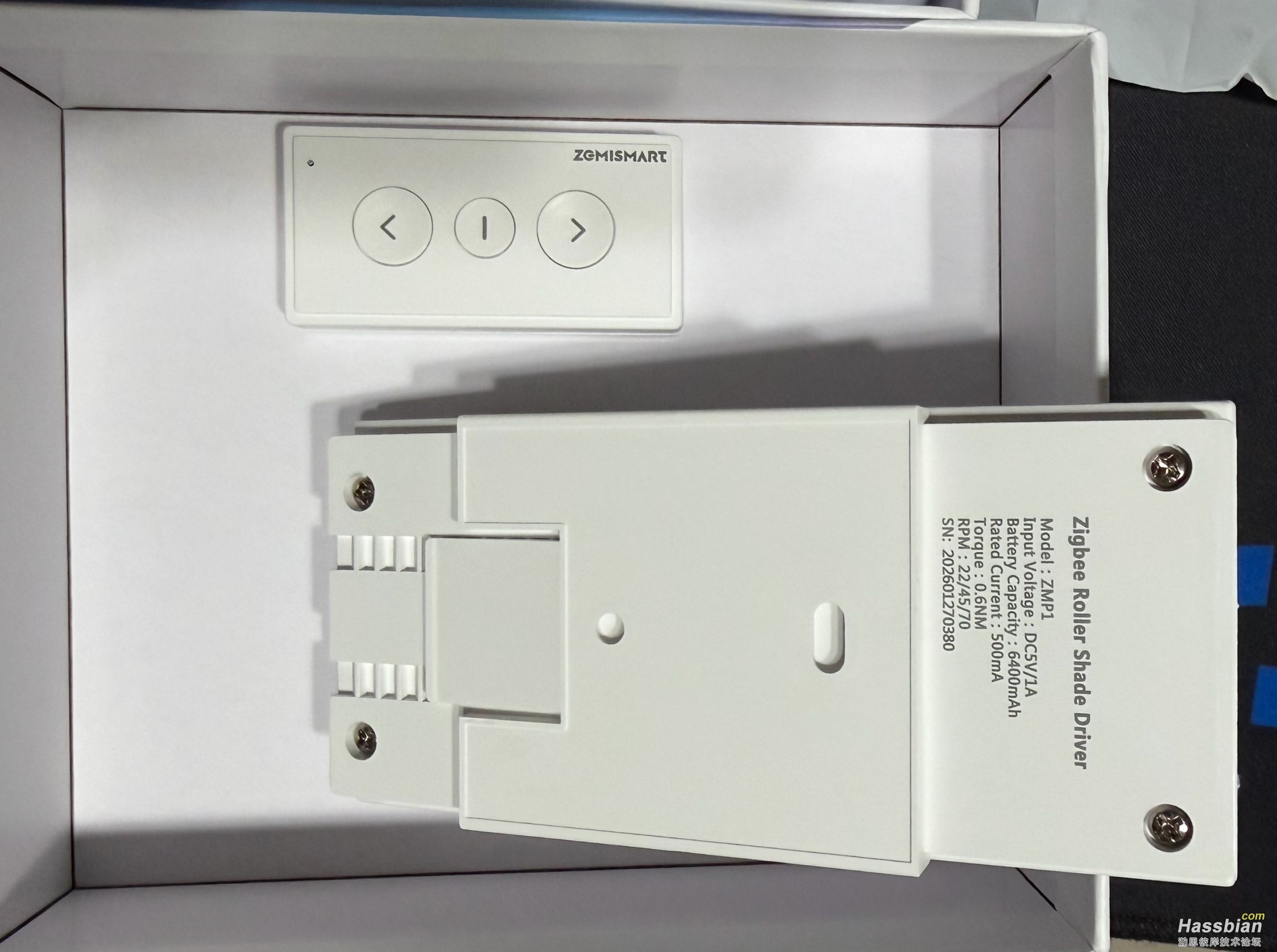

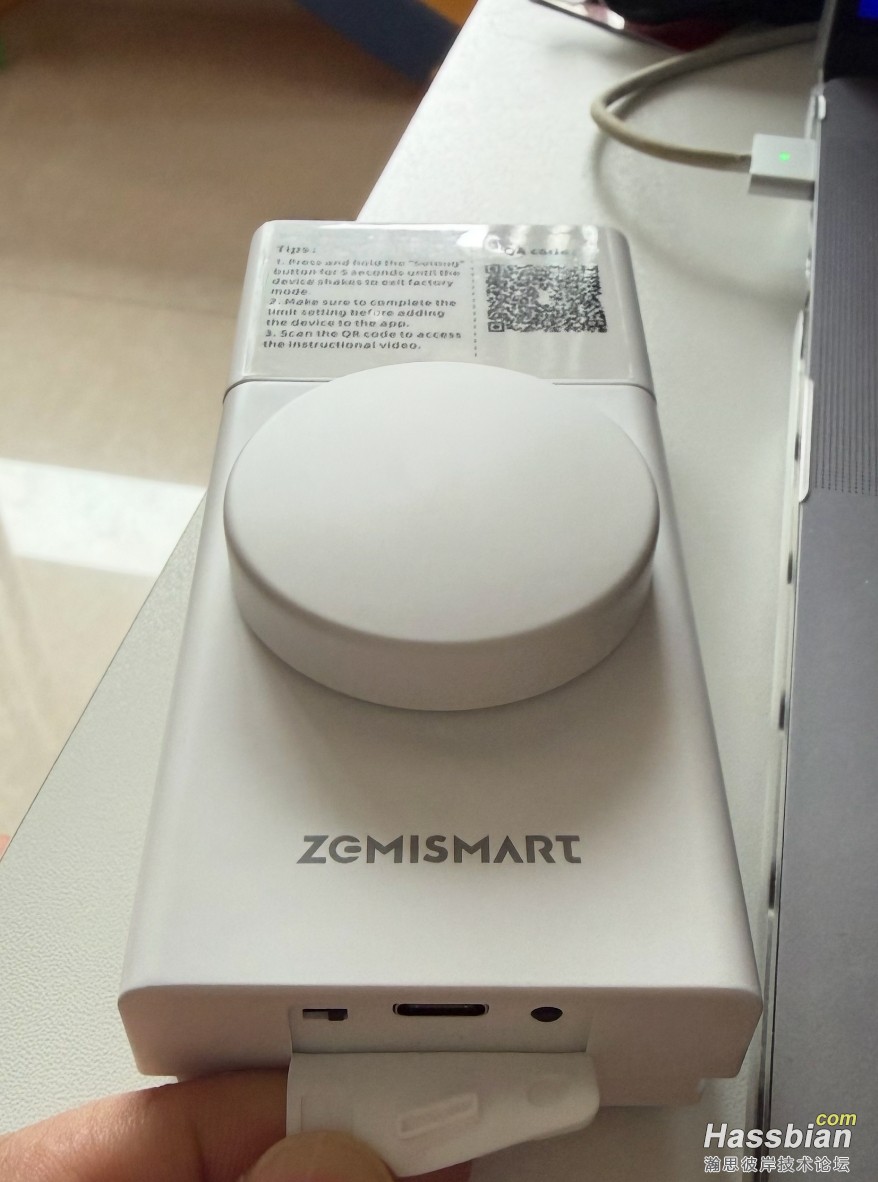

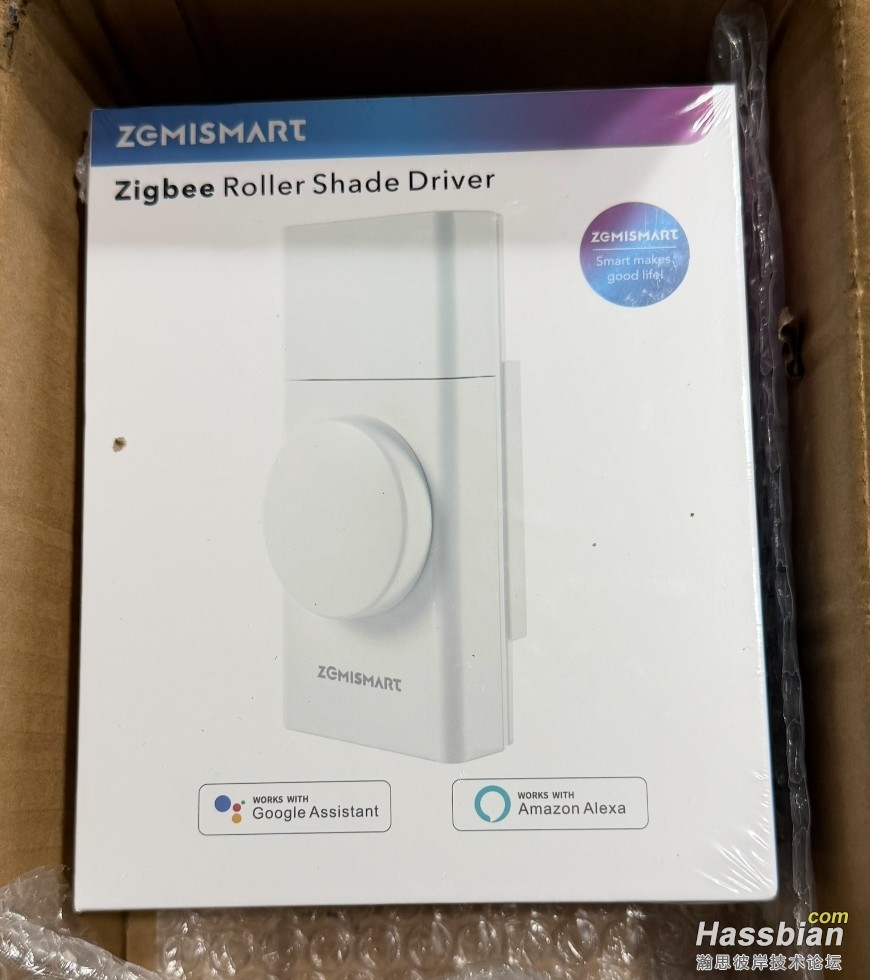

开箱

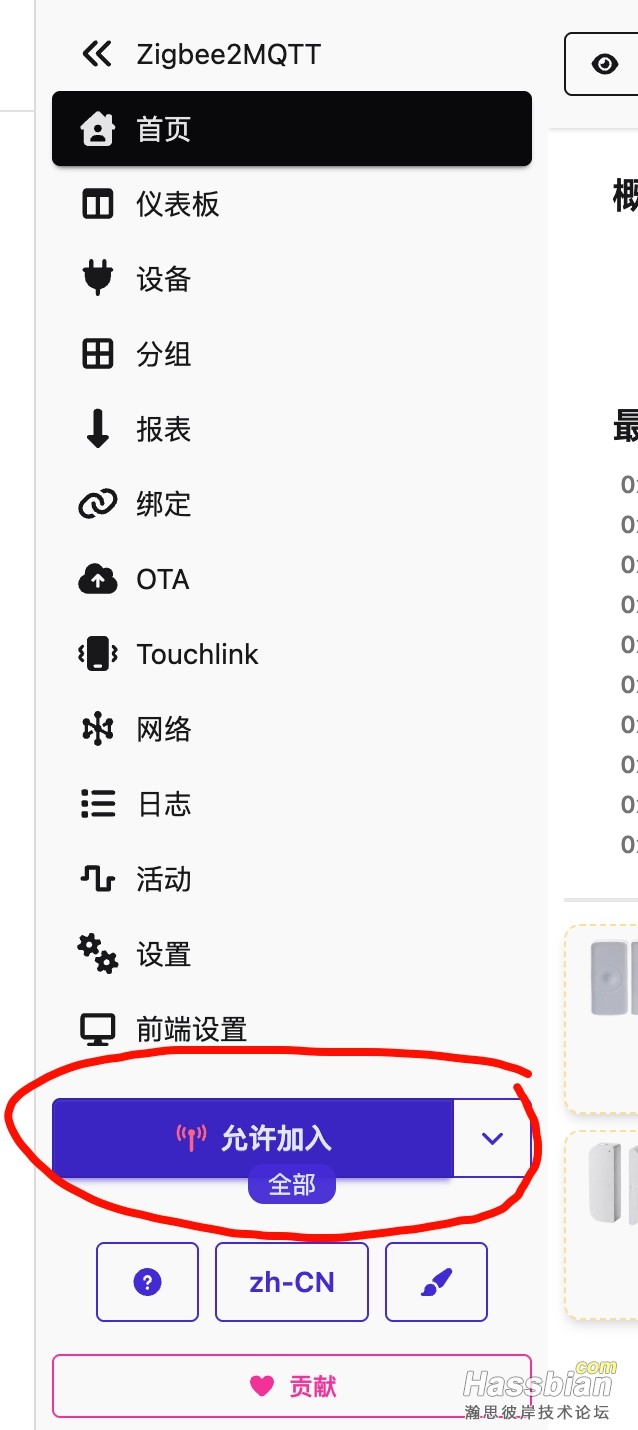

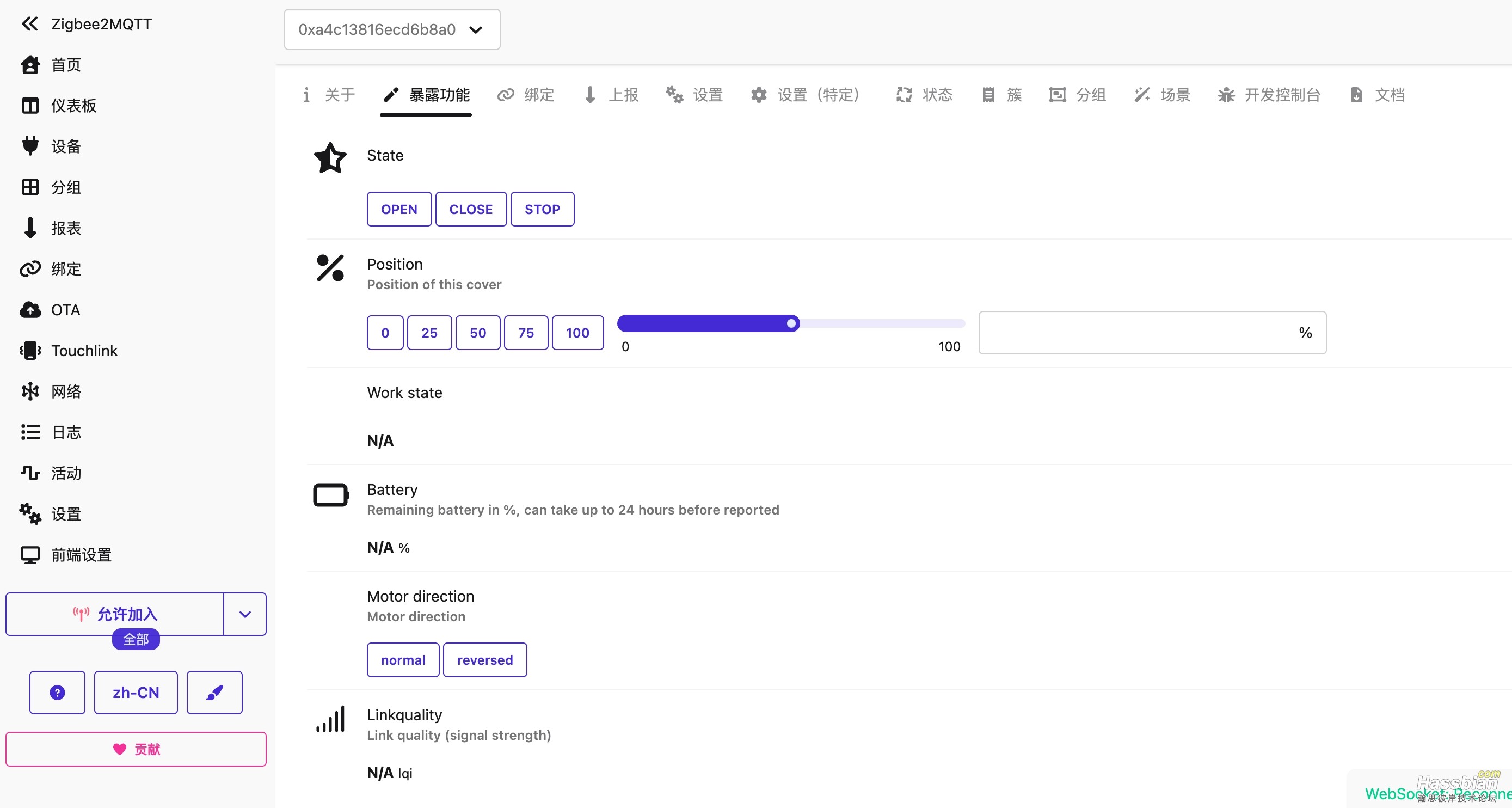

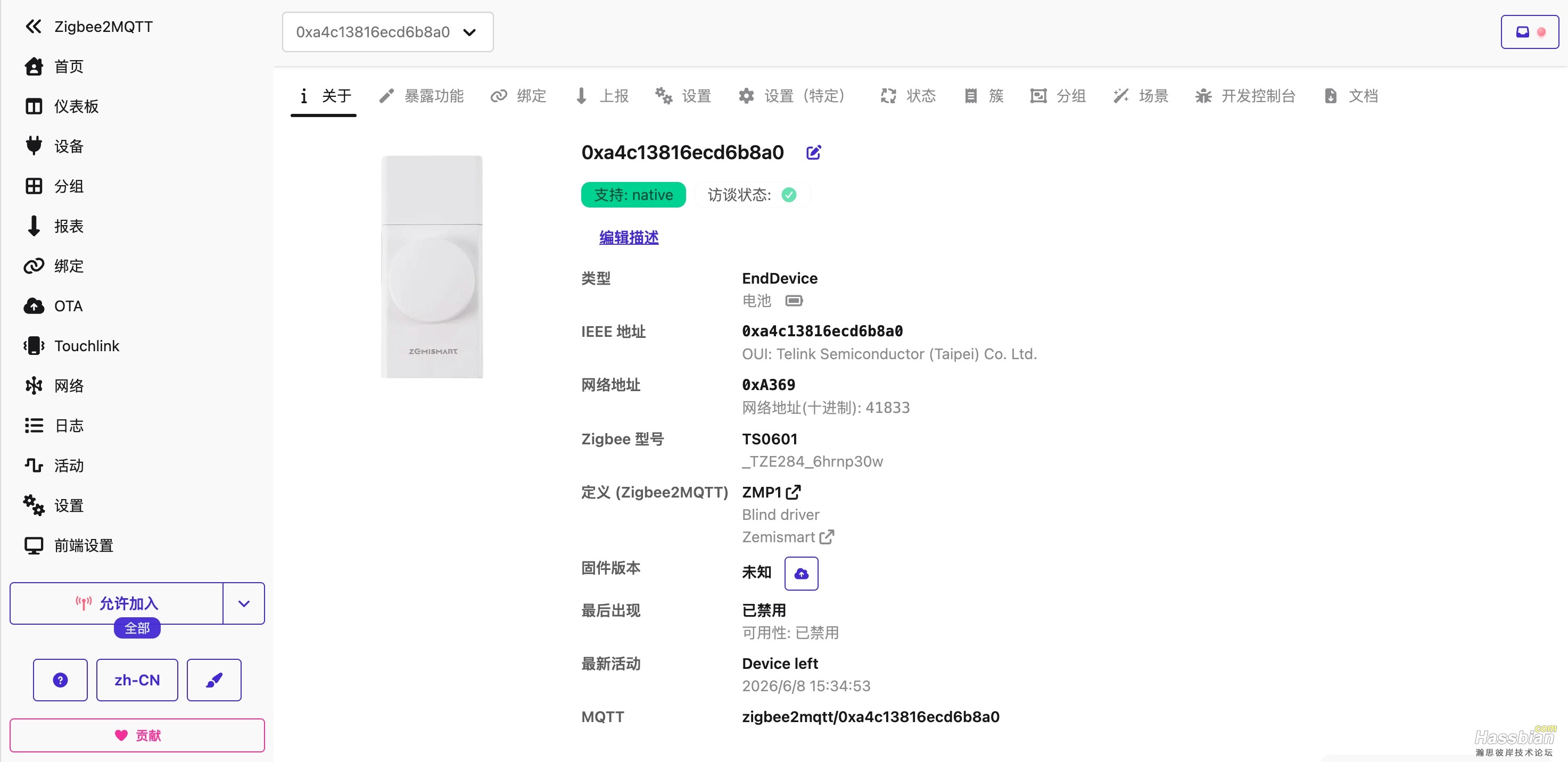

zigbee2mqtt的接入
最新版的zigbee直接支持，非常简单。
按3次右边的按钮（没反应，我先长按它，再短按3次）zigbee2mqtt就发现了，稍等就配对成功了。这原生支持的就是简单，都没什么好说的。
说明书
智能卷帘电机操作说明书

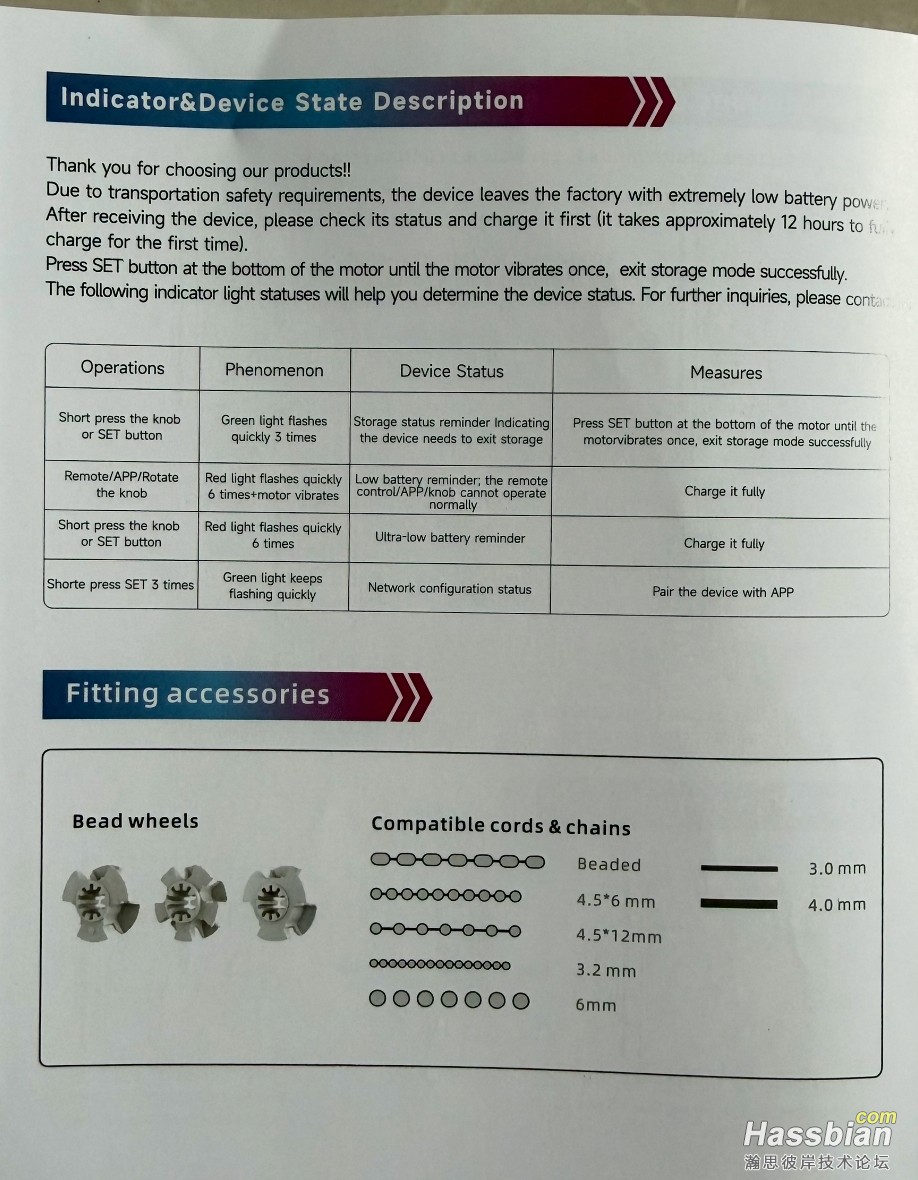

1.指示灯与设备状态说明 (Indicator & Device State Description)
由于运输安全要求，设备出厂时电量极低。收到设备后，请先检查状态并充电（首次充满电大约需要 12 小时）。

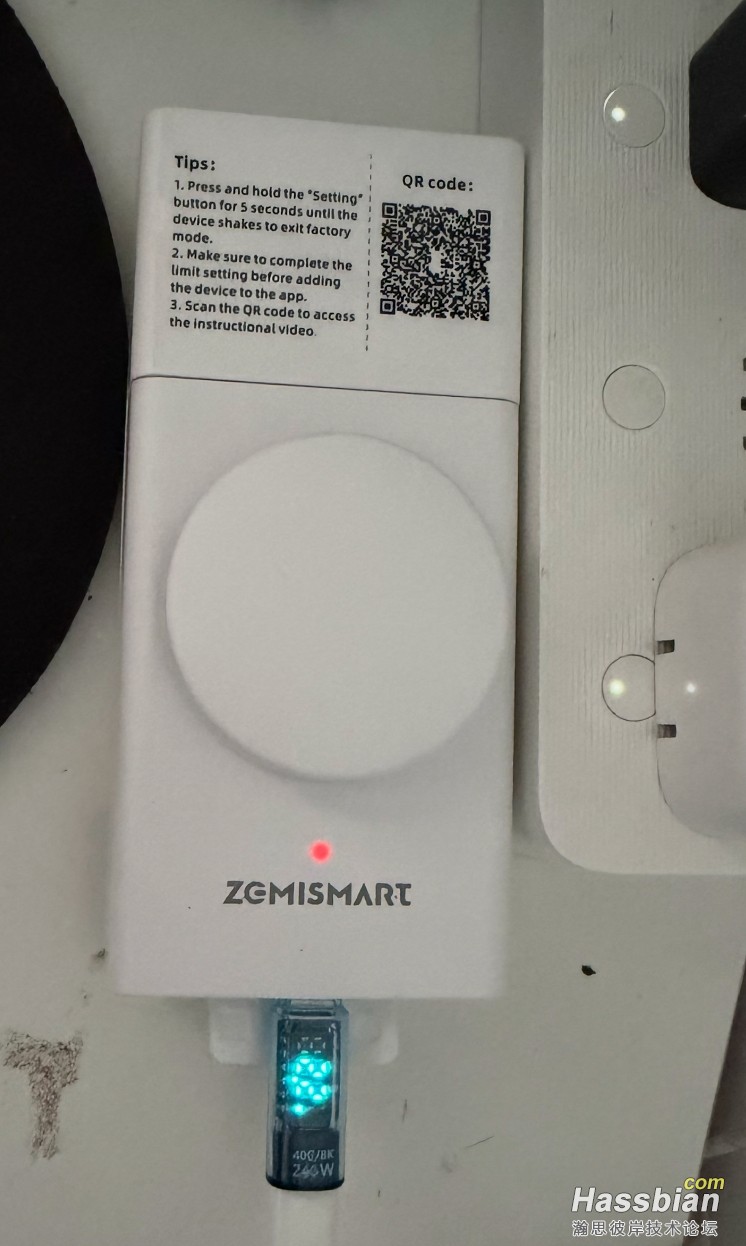

退出储存模式：按住电机底部的 SET键，直到电机震动一次，即成功退出储存模式。
| 操作 (Operations) |
现象 (Phenomenon) |
设备状态 (Device Status) |
措施 (Measures) |
| 短按旋钮或 SET 键 |
绿灯快速闪烁 3 次 |
储存状态提示（提示设备需要退出储存模式） |
按住电机底部的 SET 键直到电机震动一次，成功退出储存模式。 |
| 使用遥控器/APP/旋转旋钮 |
红灯快速闪烁 6 次 + 电机震动 |
低电量提示（遥控/APP/旋钮无法正常控制） |
立即充满电 |
| 短按旋钮或 SET 键 |
红灯快速闪烁 6 次 |
极低电量提示 |
立即充满电 |
| 快速短按 SET 键 3 次 |
绿灯持续快速闪烁 |
网络配对/配置状态 |
在 APP 中进行设备配对 |
配件兼容性 (Fitting accessories)

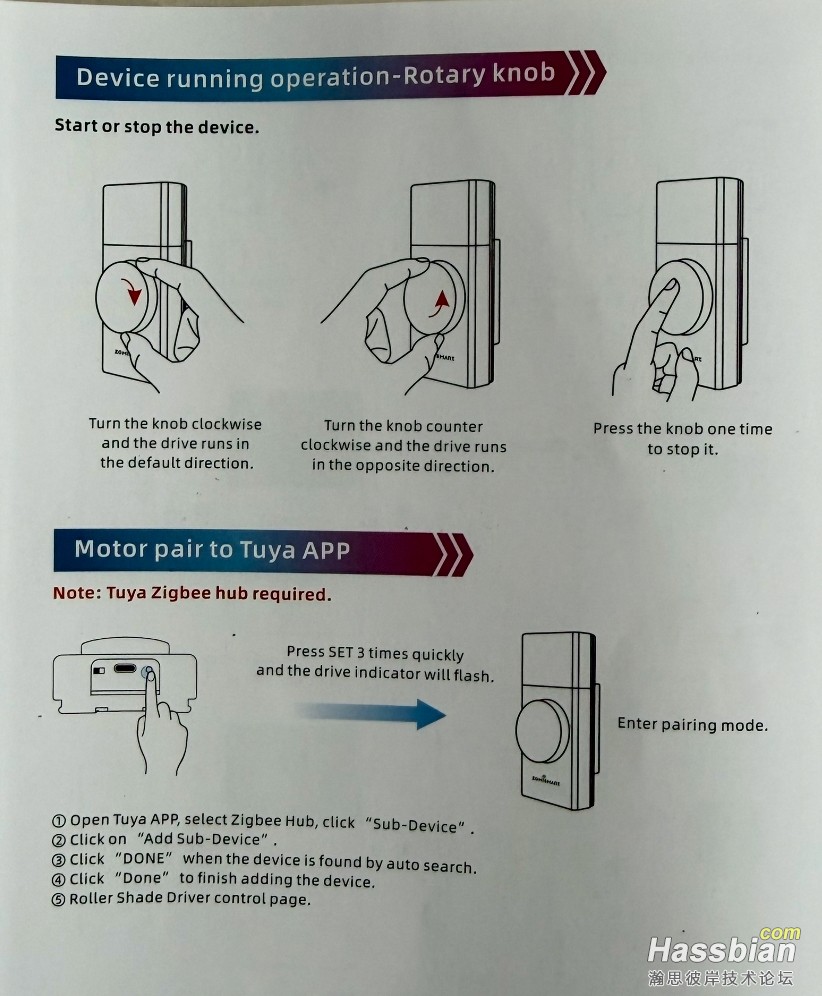

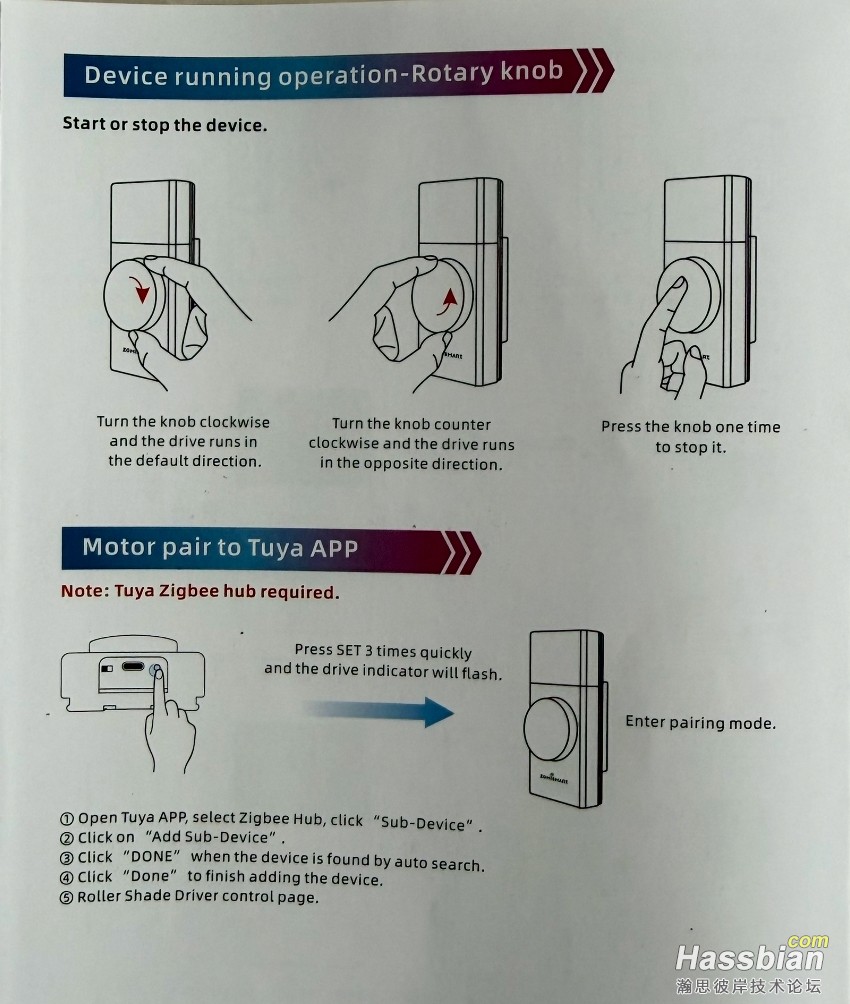

2. 旋钮本地操作与涂鸦 APP 配网 (Device running & Pair to Tuya APP)旋钮控制：
- 顺时针旋转旋钮：电机按默认方向运行。
- 逆时针旋转旋钮：电机按反方向运行。
- 按一下旋钮：停止运行。

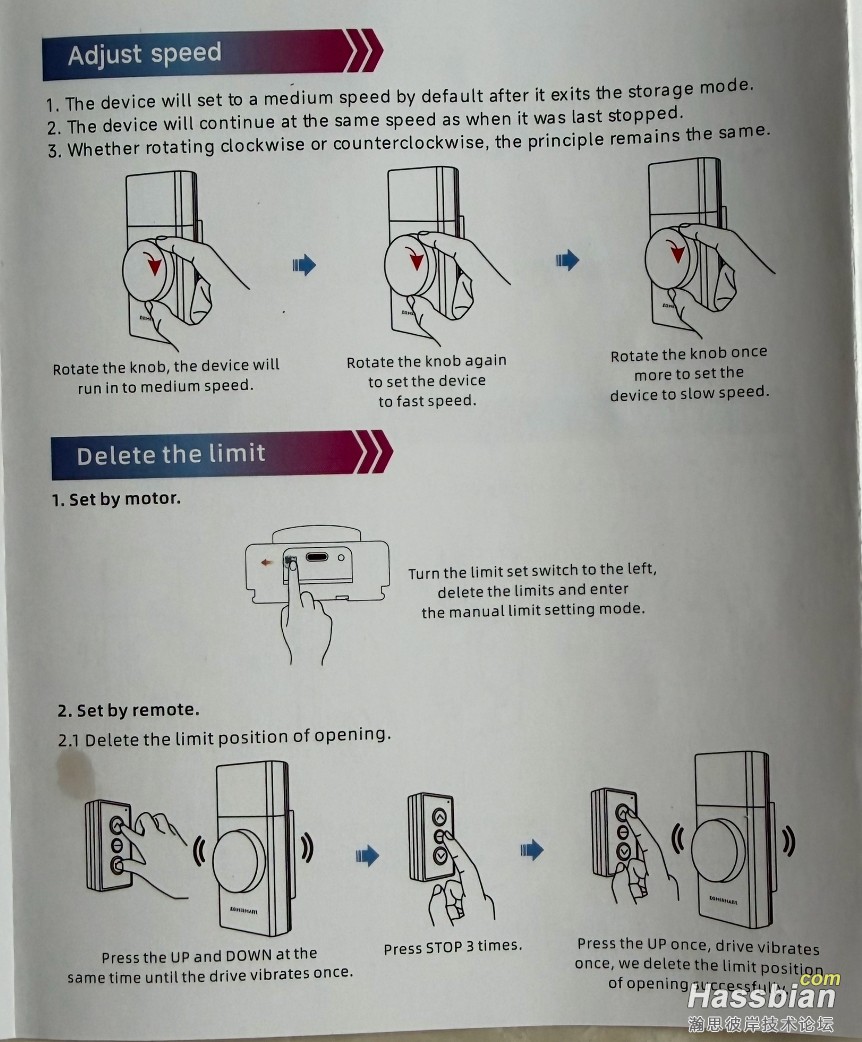

调速功能 (Adjust speed)：
设备退出储存模式后默认处于中速。
- 旋转一下旋钮，设备以中速运行。
- 再次旋转旋钮，设备切换到快速。
- 再旋转一次旋钮，设备切换到慢速（无论顺时针还是逆时针旋转，调速原理相同）。
配对至涂鸦 APP：
注意：需要配合涂鸦 Zigbee 网关（Tuya Zigbee hub）使用。
- 快速连按底部的 SET 键 3 次，电机的指示灯将开始闪烁，设备进入配对模式。
- 打开涂鸦智能 APP，选择您的 Zigbee 网关，点击 “添加子设备” (Add Sub-Device)。
- 自动搜索到设备后点击 “完成” (DONE)，即可进入卷帘电机控制面板。
3. 设置与清除限位 (Set / Delete the limit)

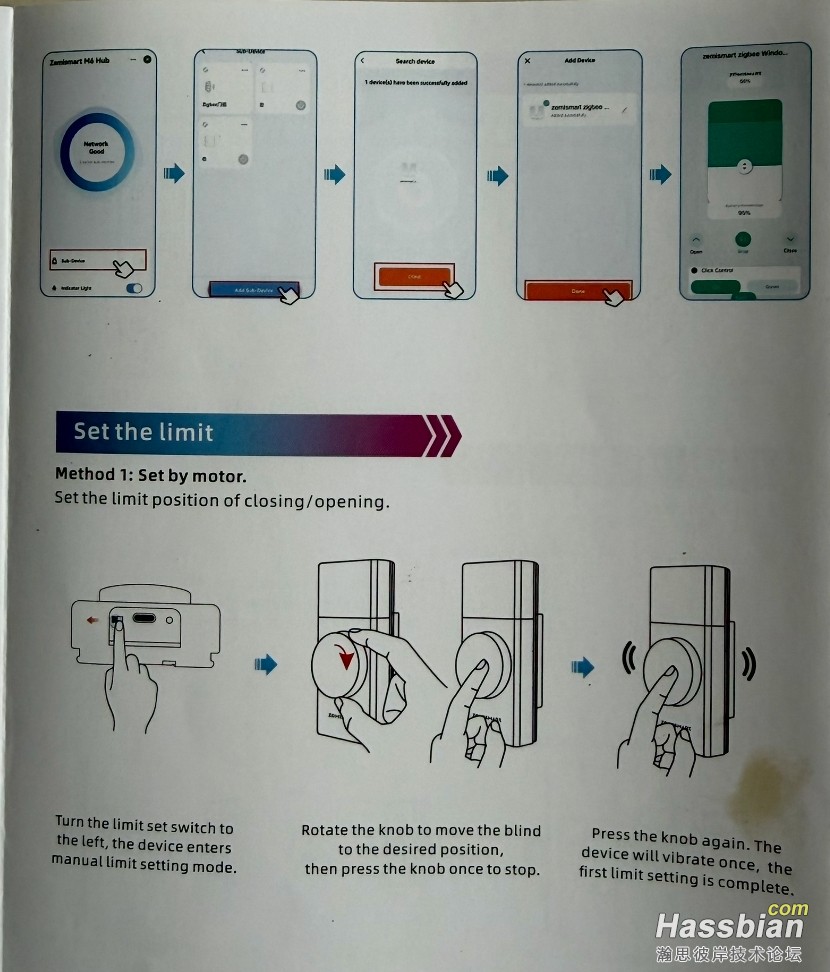

**方法 1：通过电机本地设置限位
- 将电机背面的限位开关（拔动开关）往左拔，设备进入手动限位设置模式。
- 旋转旋钮让卷帘运行到你期望的理想位置（开启或关闭的终点），按一下旋钮停止。
- 再次按下旋钮，电机震动一次，第一道限位设置完成（重复此操作设置另一端限位）。

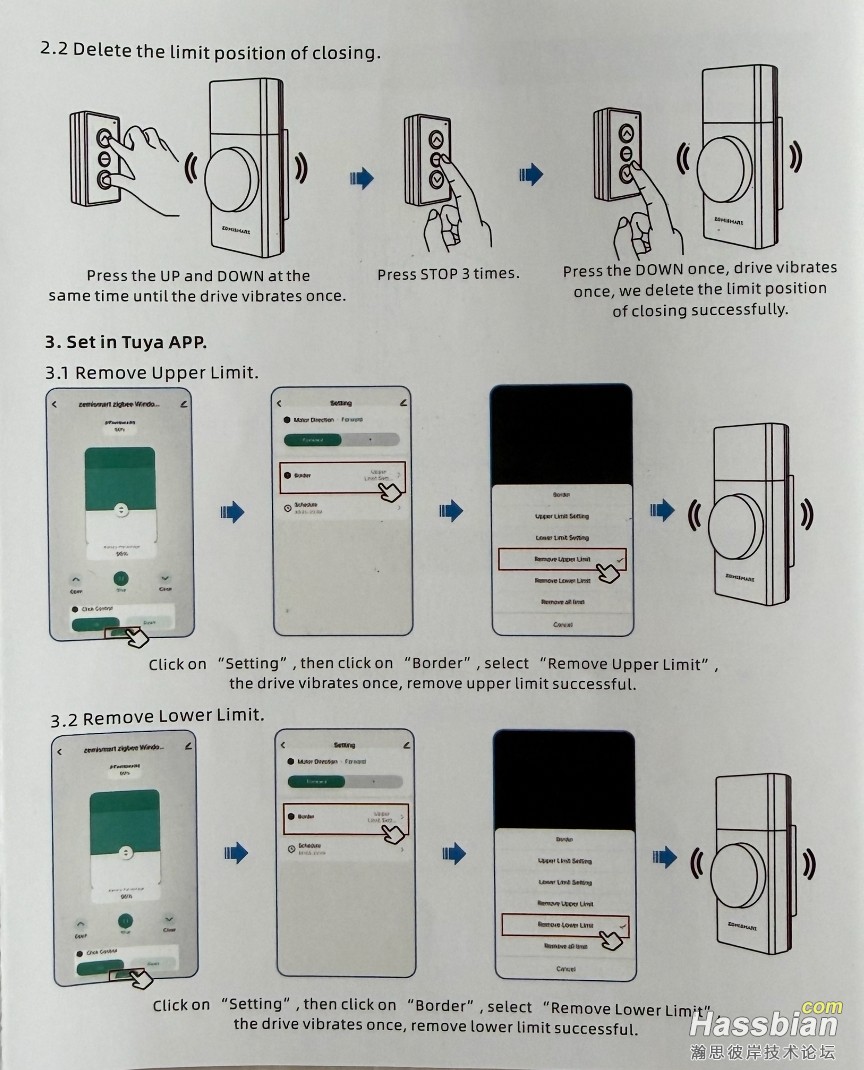

方法 2：通过遥控器清除限位
- 清除开启限位（上限位）：同时按下遥控器的 上（UP）和下（DOWN）键 直到电机震动一次 按 停止（STOP）键 3 次 按 上（UP）键 1 次，电机震动，上限位清除成功。
- 清除关闭限位（下限位）：同时按下遥控器的 上（UP）和下（DOWN）键 直到电机震动一次 按 停止（STOP）键 3 次 按 下（DOWN）键 1 次，电机震动，下限位清除成功。

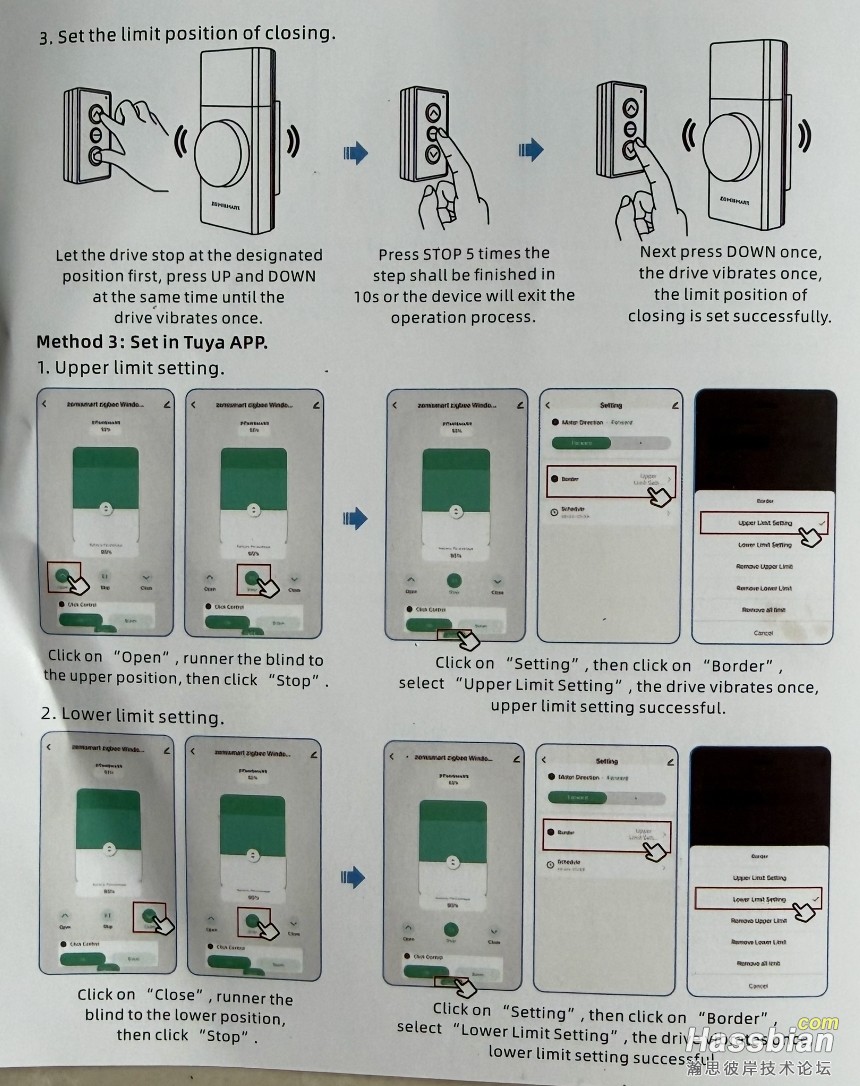

方法 3：通过涂鸦 APP 设置与清除限位
- 设置限位：在 APP 界面点击 “Setting”（设置） 点击 “Border”（边界/限位） 分别选择 “Upper Limit Setting”（上限位设置） 或 “Lower Limit Setting”（下限位设置）。让窗帘运行到指定位置后停止并确认，电机震动一次即设置成功。
- 清除限位：在同样路径下，选择 “Remove Upper Limit”（清除上限位）、“Remove Lower Limit”（清除下限位） 或 “Remove all limit”（清除所有限位），电机震动一次即可完成清除。

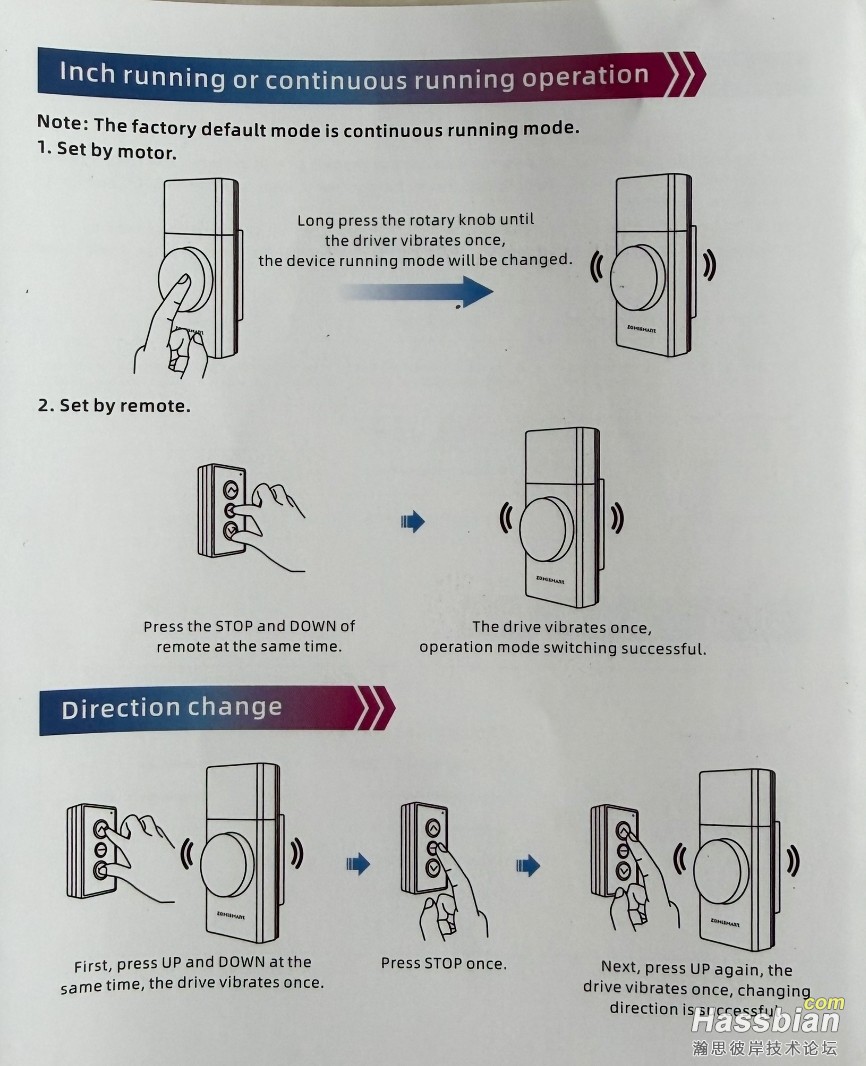

4. 点动/连续运行切换 & 方向修改 (Inching/Continuous running & Direction change)
-
点动/连续运行切换（默认位连续运行）：
-
电机设置：长按转盘旋钮直到电机震动一次，即可切换运行模式。
-
遥控设置：同时按下遥控器的 停止（STOP）和下（DOWN）键，电机震动一次，切换成功。
-
改变电机反向 (Direction change)：
-
同时按下遥控器 上（UP）和下（DOWN）键，电机震动一次。
-
按一下 停止（STOP）键。
-
再次按下 上（UP）键，电机震动一次，电机方向修改成功。
5. 解除遥控器配对 (Release remote)
- 解除当前遥控器：同时按 上（UP）和下（DOWN）（电机震动）连按 停止（STOP）键 7 次 按 下（DOWN）键。电机震动，当前遥控器解除。
- 解除所有遥控器：同时按 上（UP）和下（DOWN）（电机震动）连按 停止（STOP）键 7 次 按 上（UP）键。电机震动，所有遥控器清空。

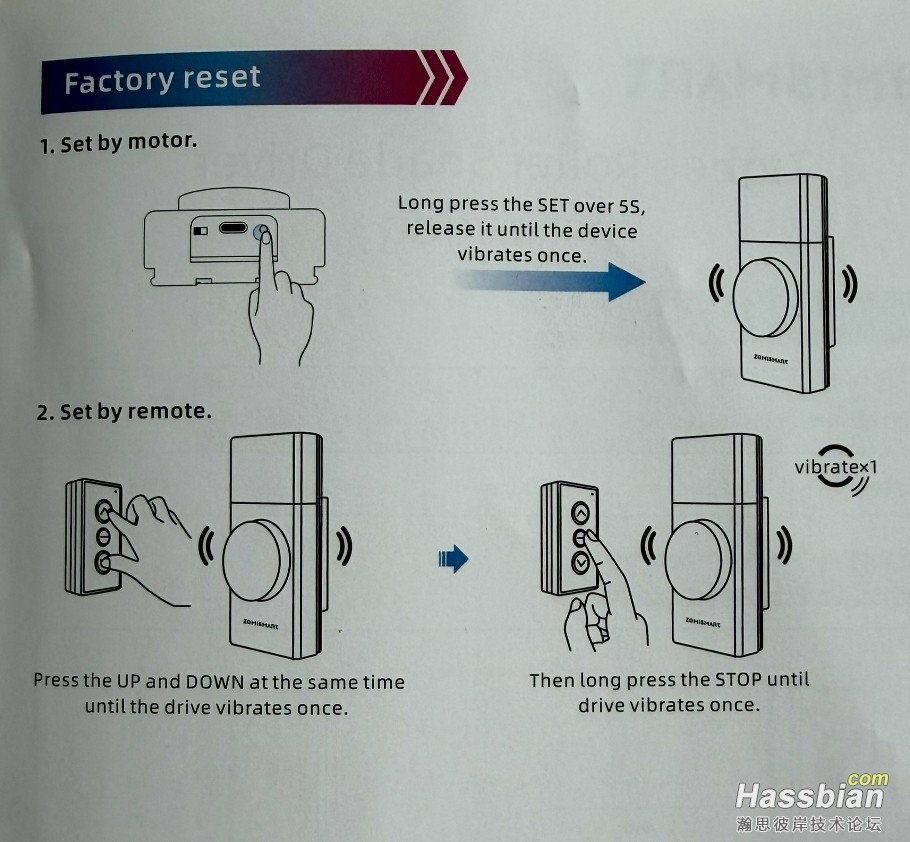

6. 恢复出厂设置 (Factory reset)
- 通过电机恢复：长按电机底部的 SET 键 5 秒以上，直到设备震动一次后松开。
- 通过遥控器恢复：同时按下 上（UP）和下（DOWN） 键至电机震动一次 随后长按 停止（STOP）键 直到电机再次震动一次。
💡 针对智能家居与 DIY 用户的【重点提醒】
如果您正准备将此设备接入您的智能家居环境（如原生涂鸦、通过 Zigbee2MQTT / ZHA 桥接至 Home Assistant），请特别注意以下几点：
新机上电时默认处于“储存模式”（Storage Mode），此时无论通过网关还是物理旋钮可能都无法正常控制，且会闪烁绿灯。请务必先长按底部 SET 键直到电机震动来退出该模式，否则配网和控制会失效。
在正式编写自动化（Automation）或关联智能场景前，必须先通过物理按键或 APP 完整走一遍上限位和下限位的校准。如果未设置边界，电机无法确定 0%（全关）和 100%（全开）的位置，在 HA 或涂鸦中会显示为状态不可用，或者无法通过百分比滑块进行精准控制。
该设备依靠内置电池供电。虽然它支持大容量充放电，但在低电量（红灯闪烁 6 次）时会触发硬件级停机保护。如果您打算使用太阳能充电板对其进行长效续航供电，请确保充电板输出电压匹配，且不要在严寒（低于 0°C）环境下进行锂电池充电，以免对锂电池寿命造成不可逆的损伤。

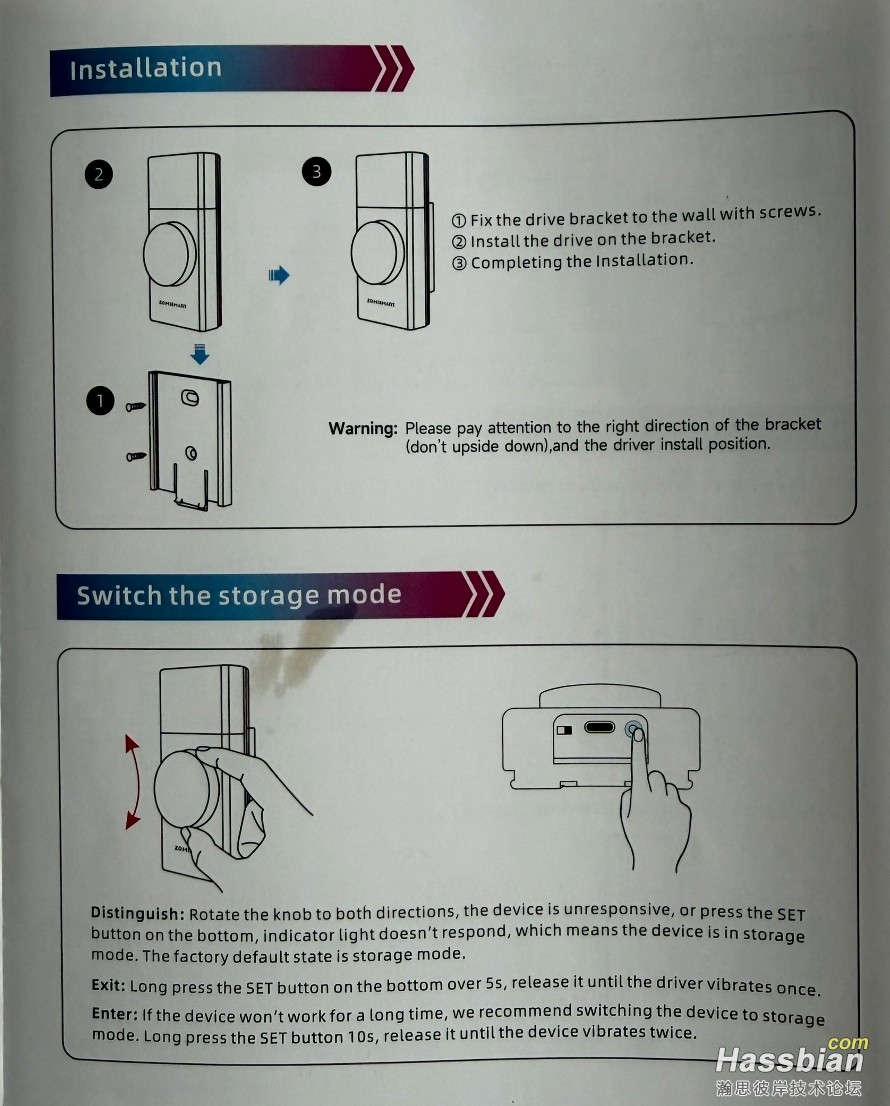

设备安装

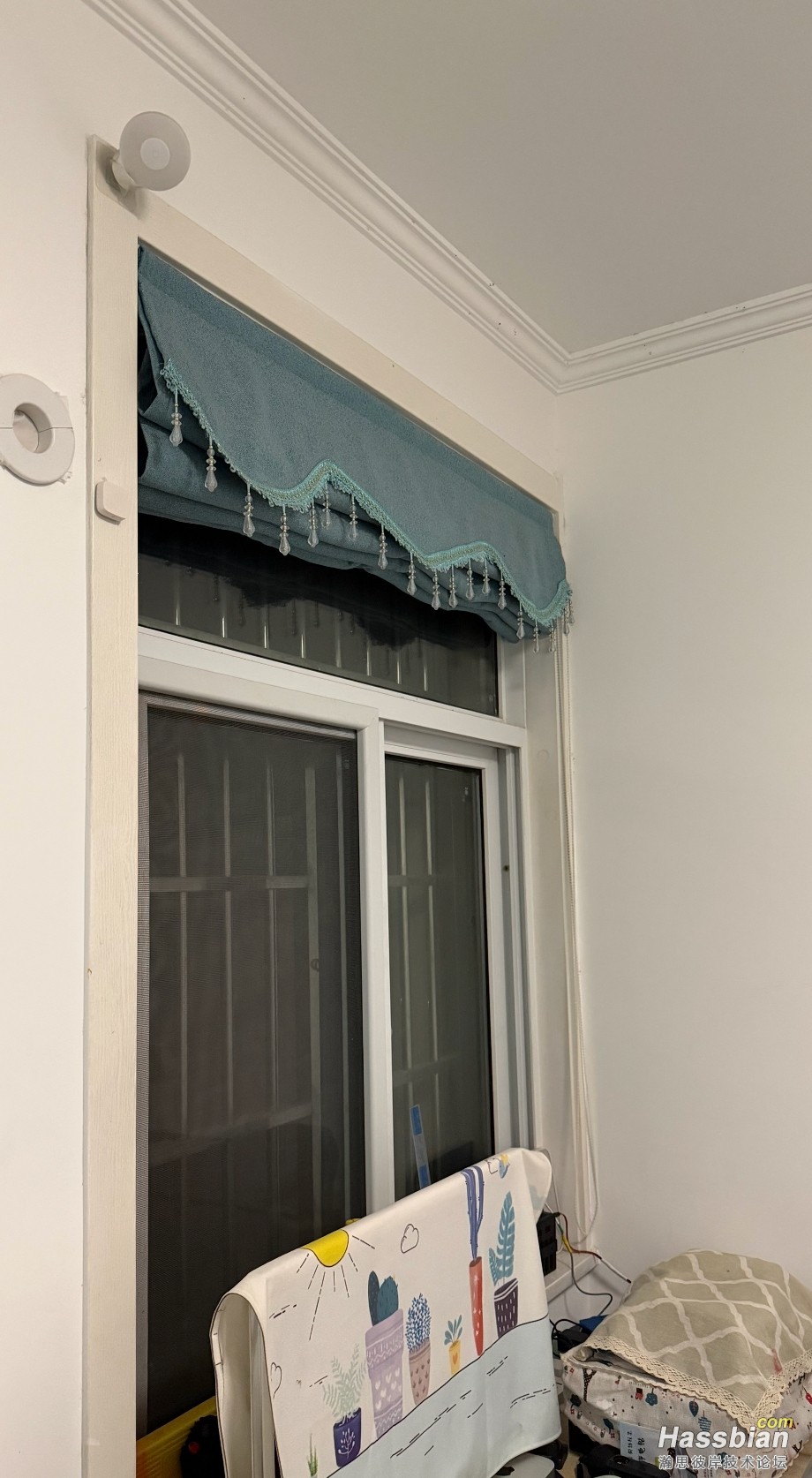

次卧这里平时很少关窗帘
初步计划应该是安装在卫生间。

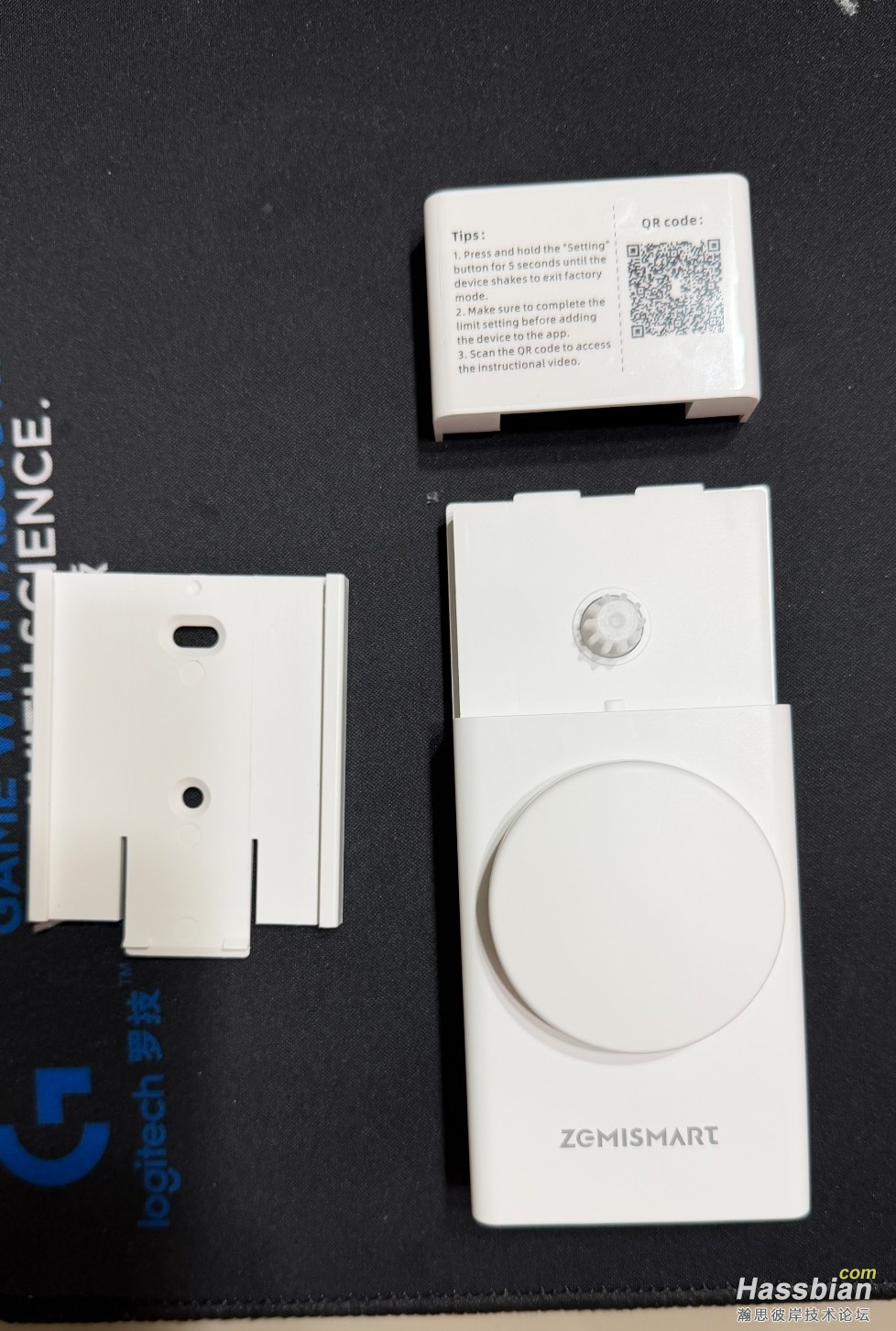

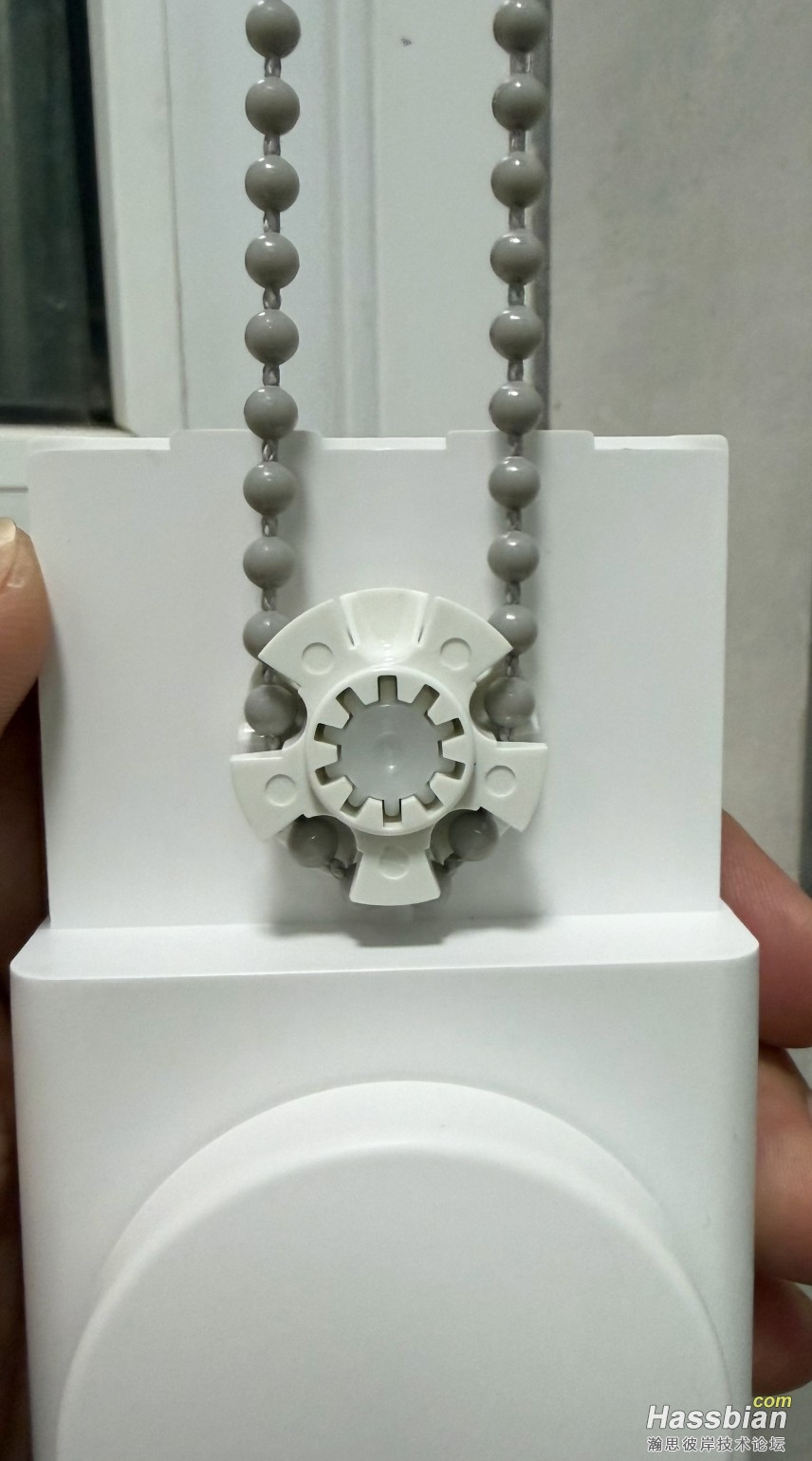

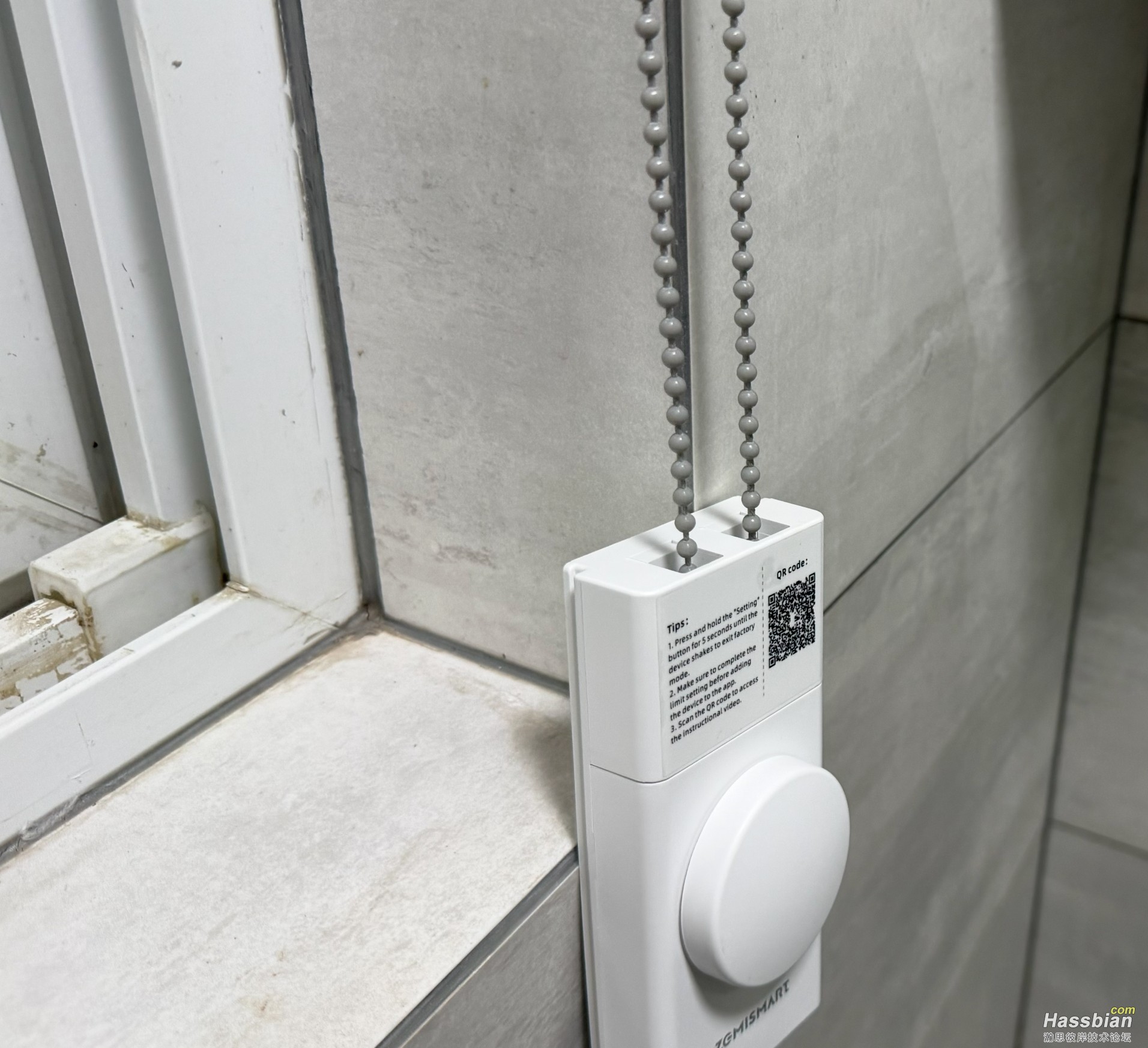

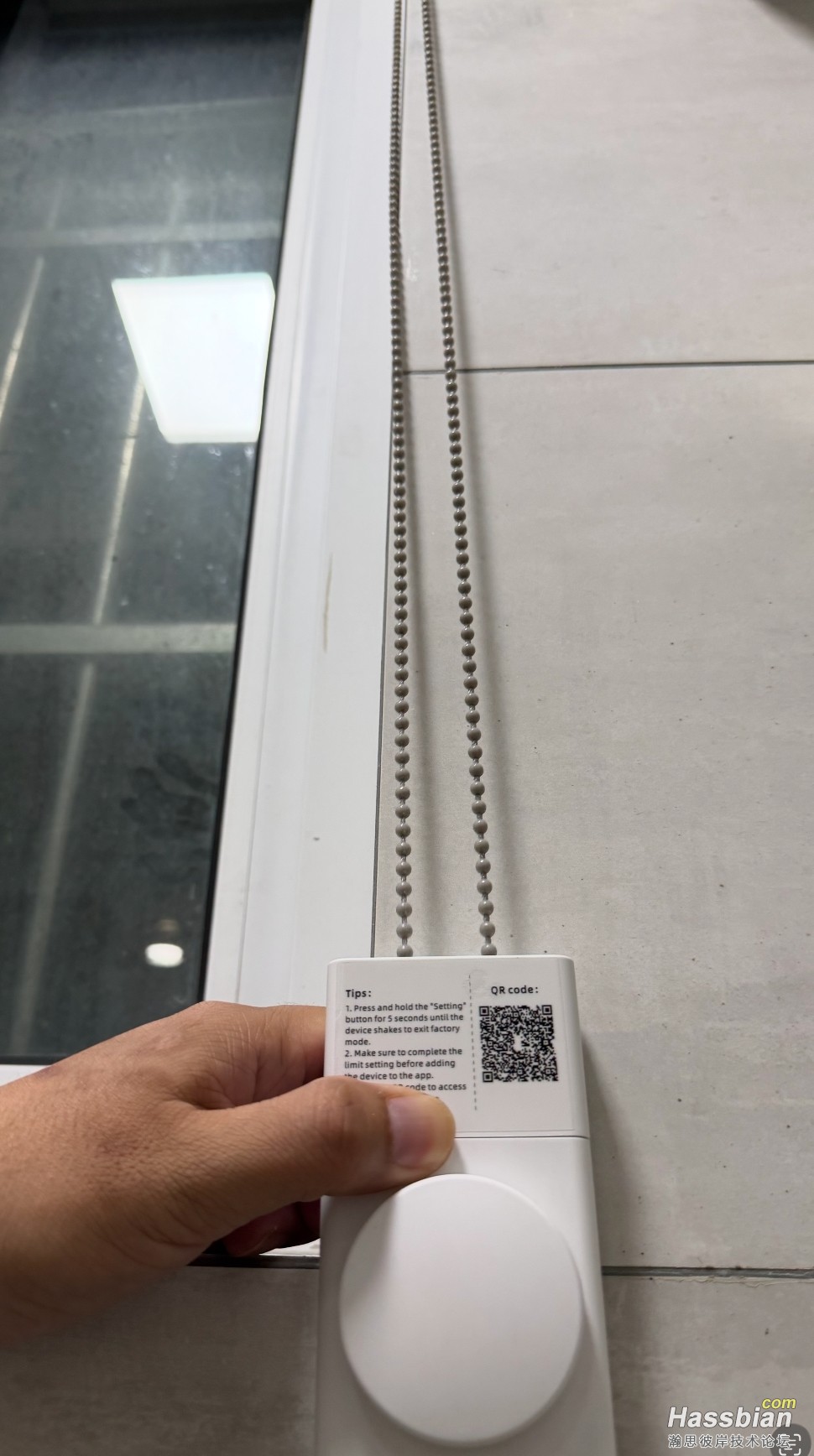

安装也很简单，选择合适的一款卡轴安装子。卫生间墙壁很光滑就不用打孔了，直接用附带的双面胶粘帖即可。

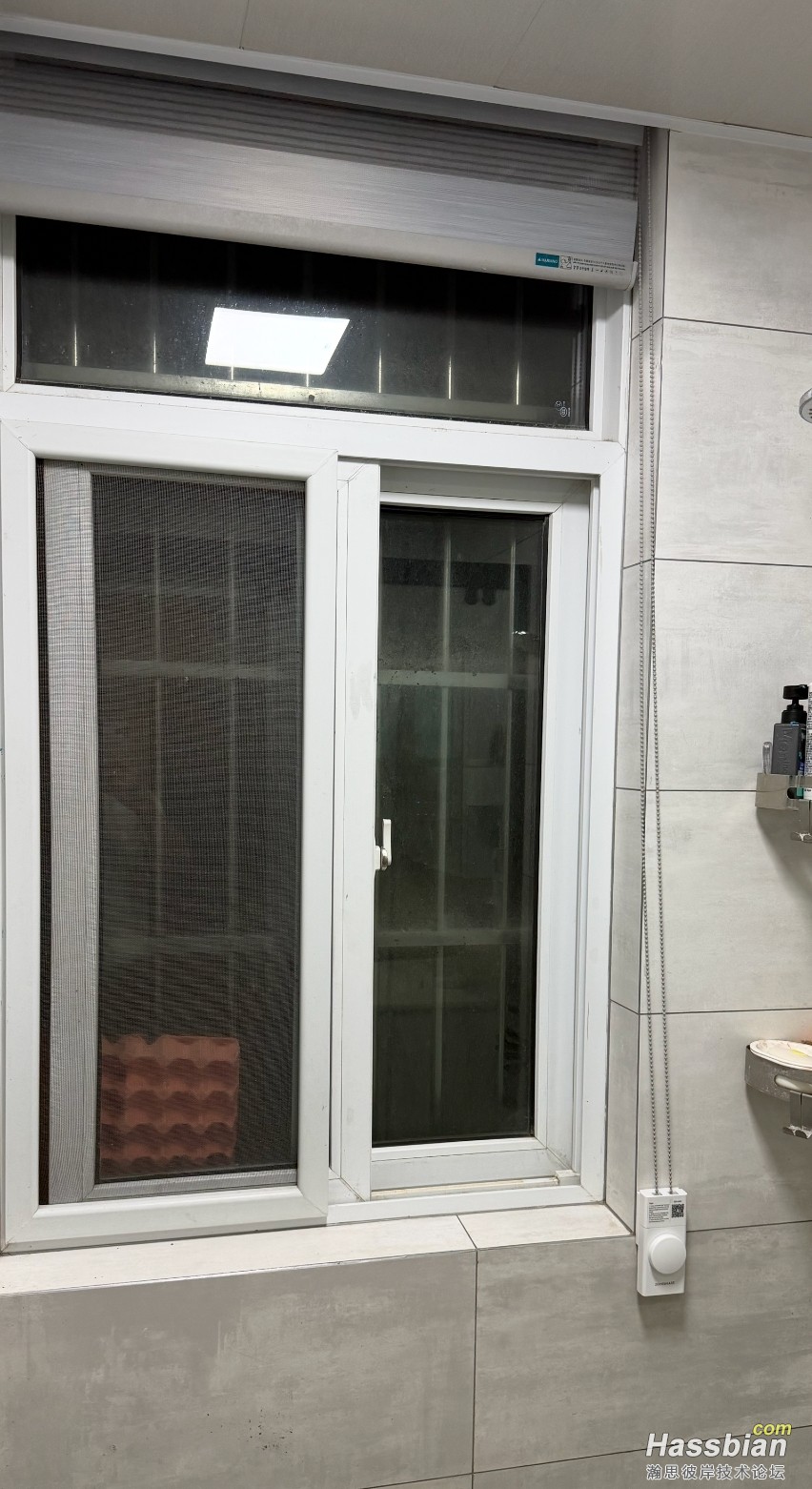

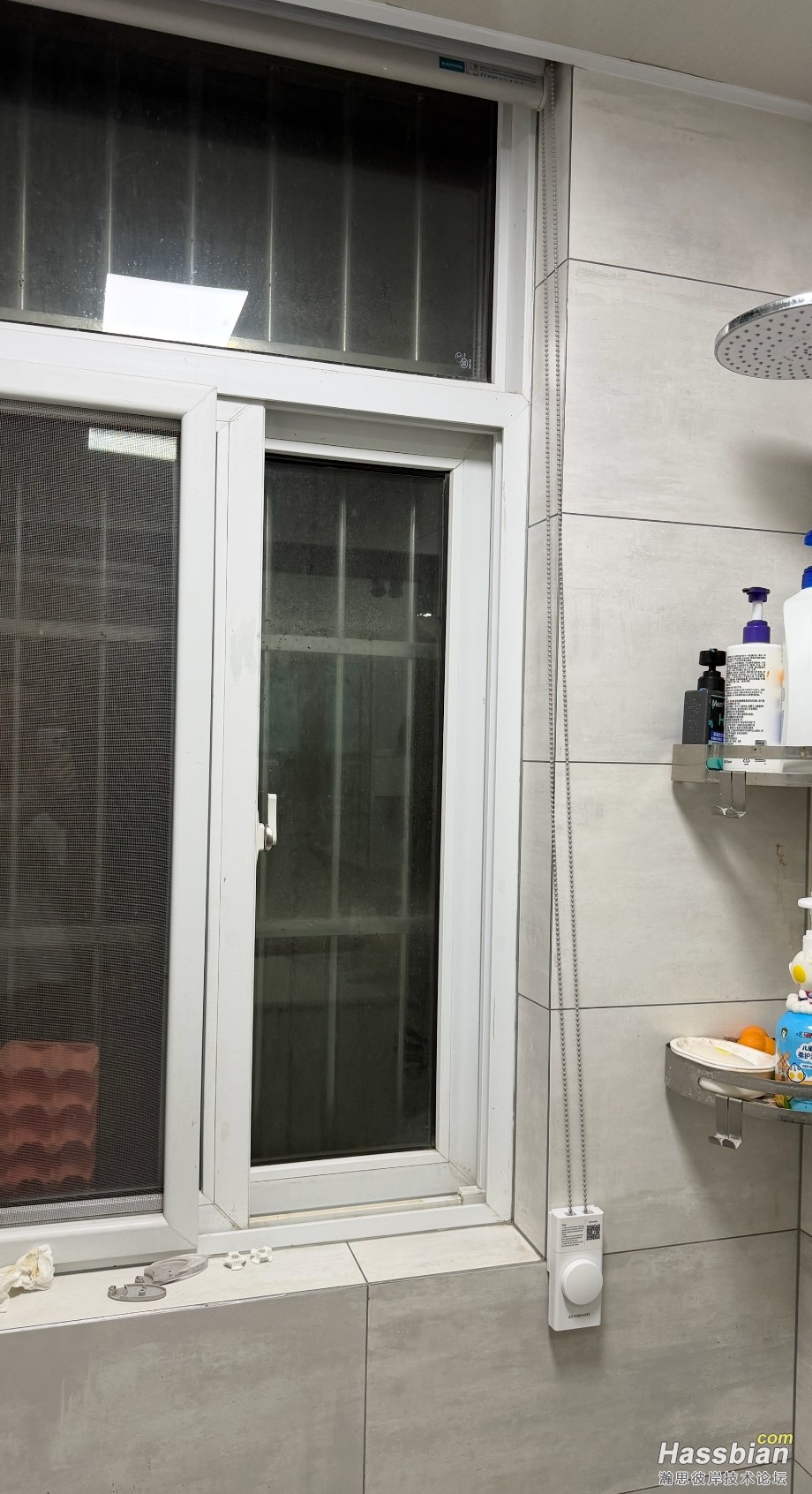

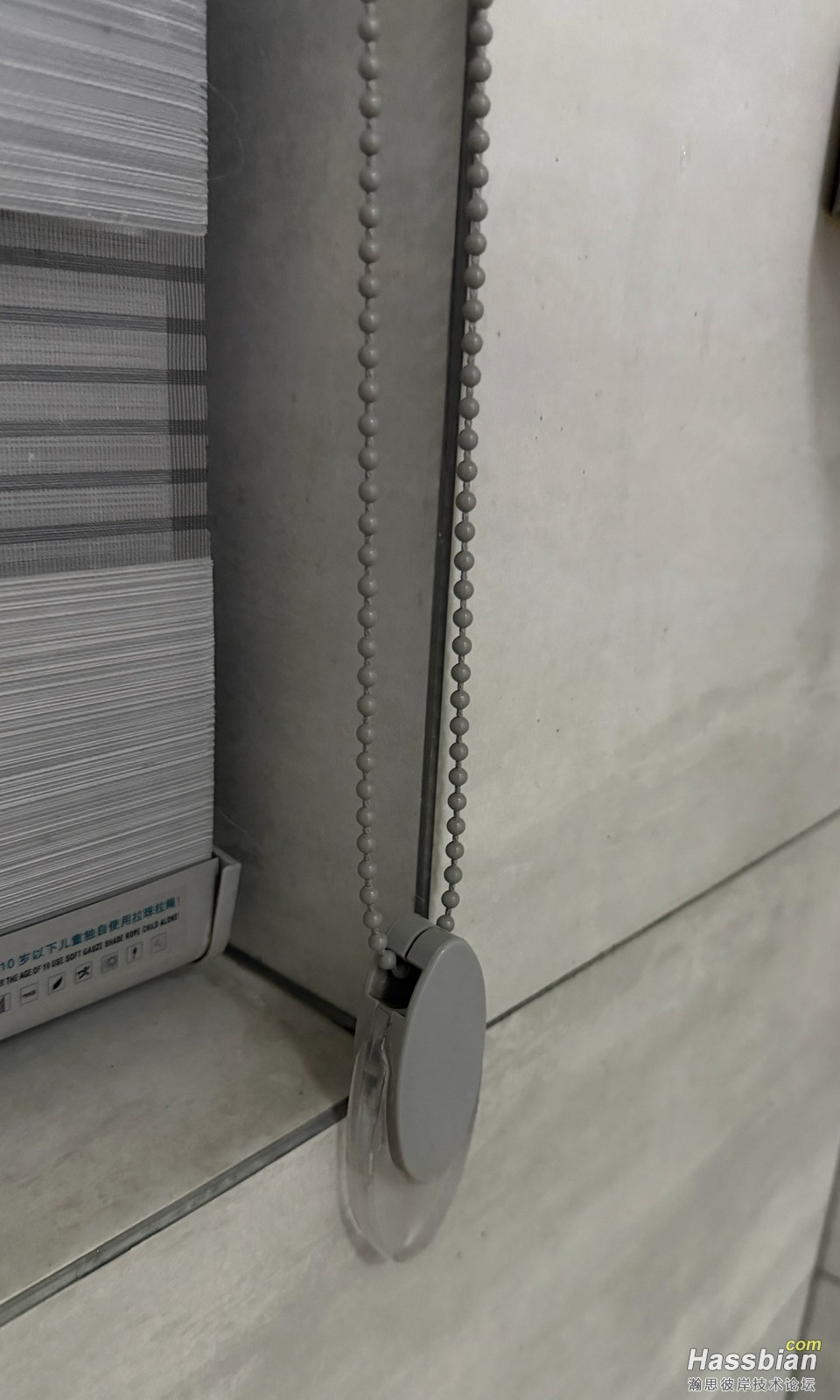

位置选好，拉直拉珠线。

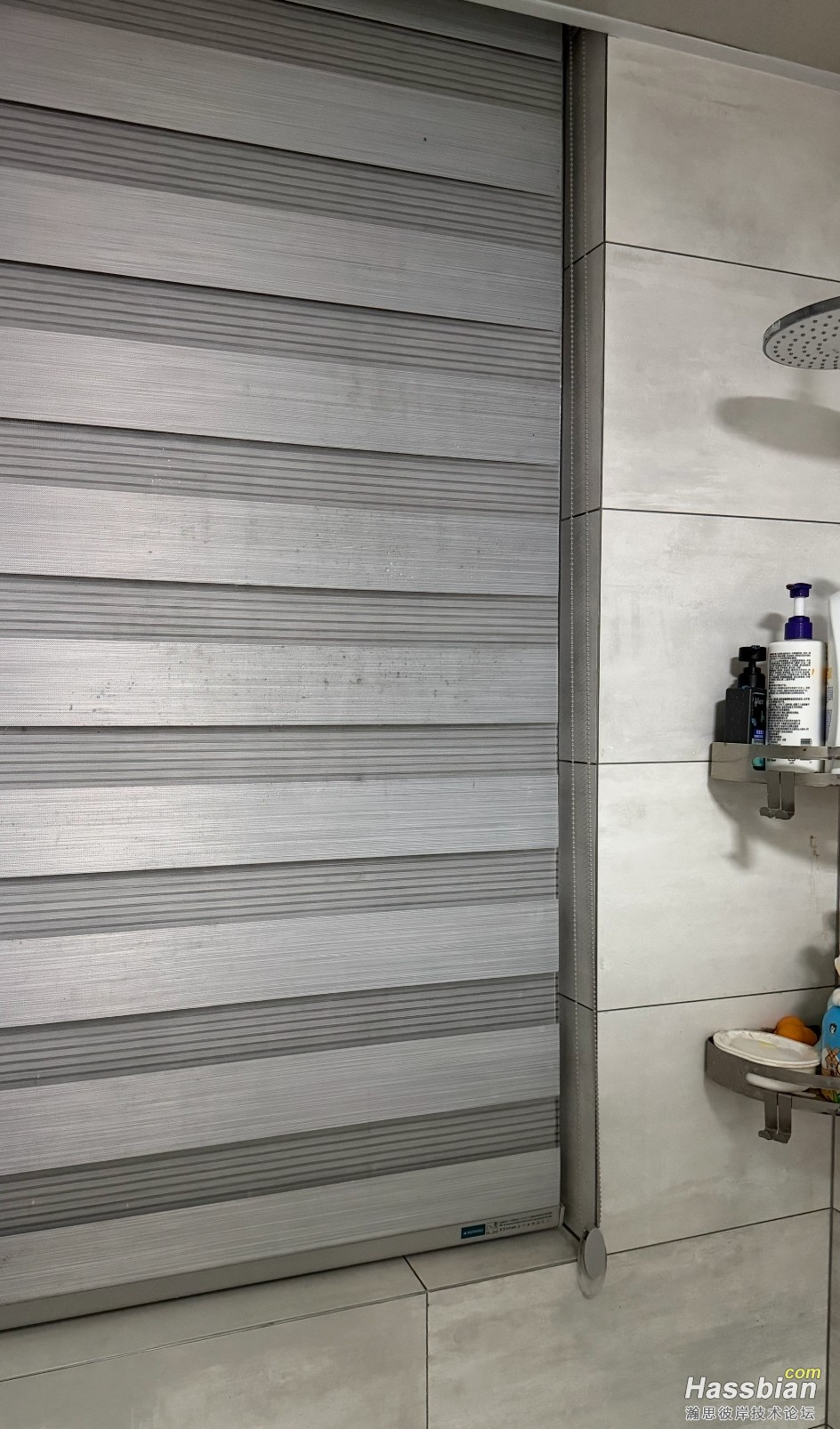

这个位置正处于花洒下方，防水方面应该是可以的。如果再打印了一防水外壳挡一下应该会更好。

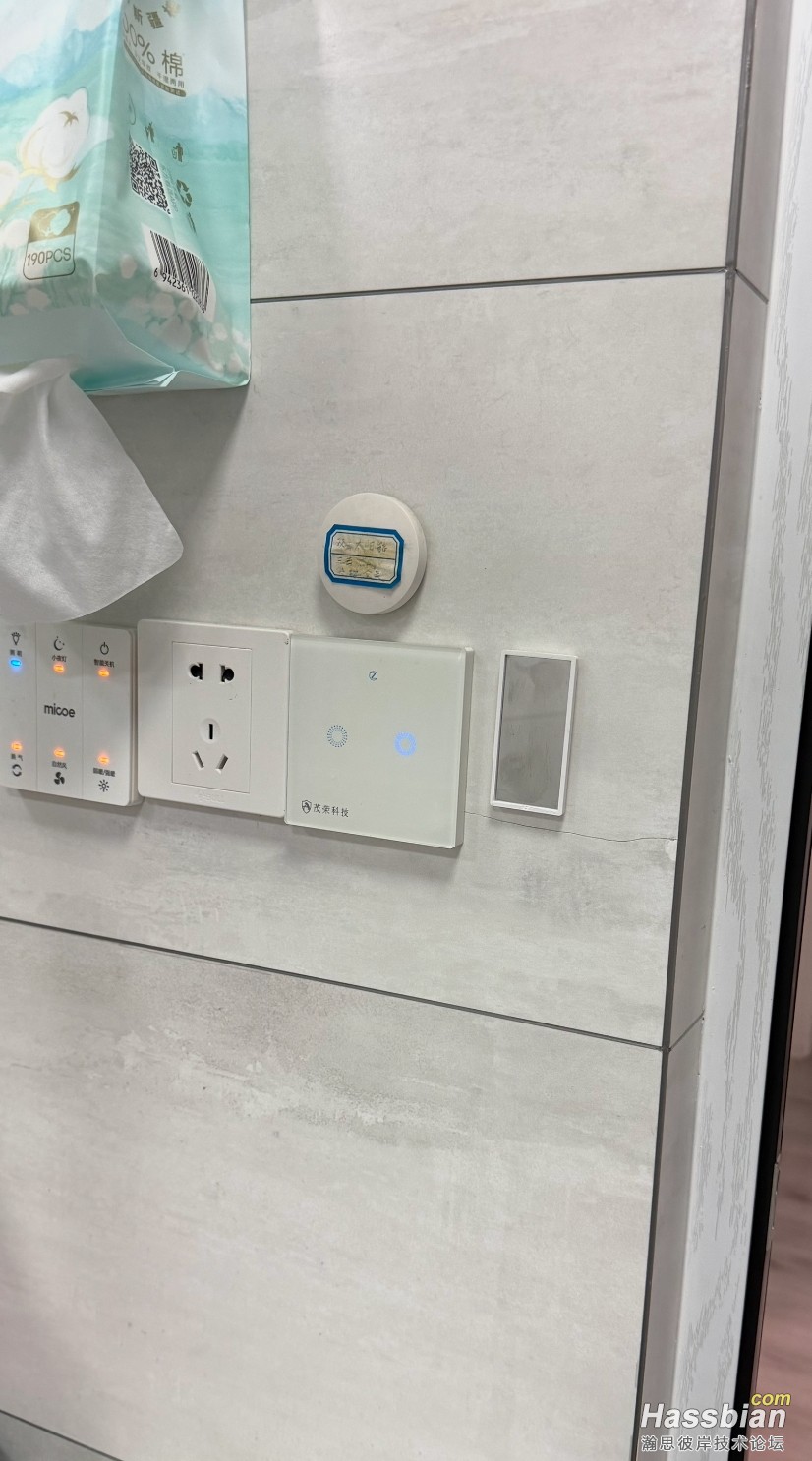

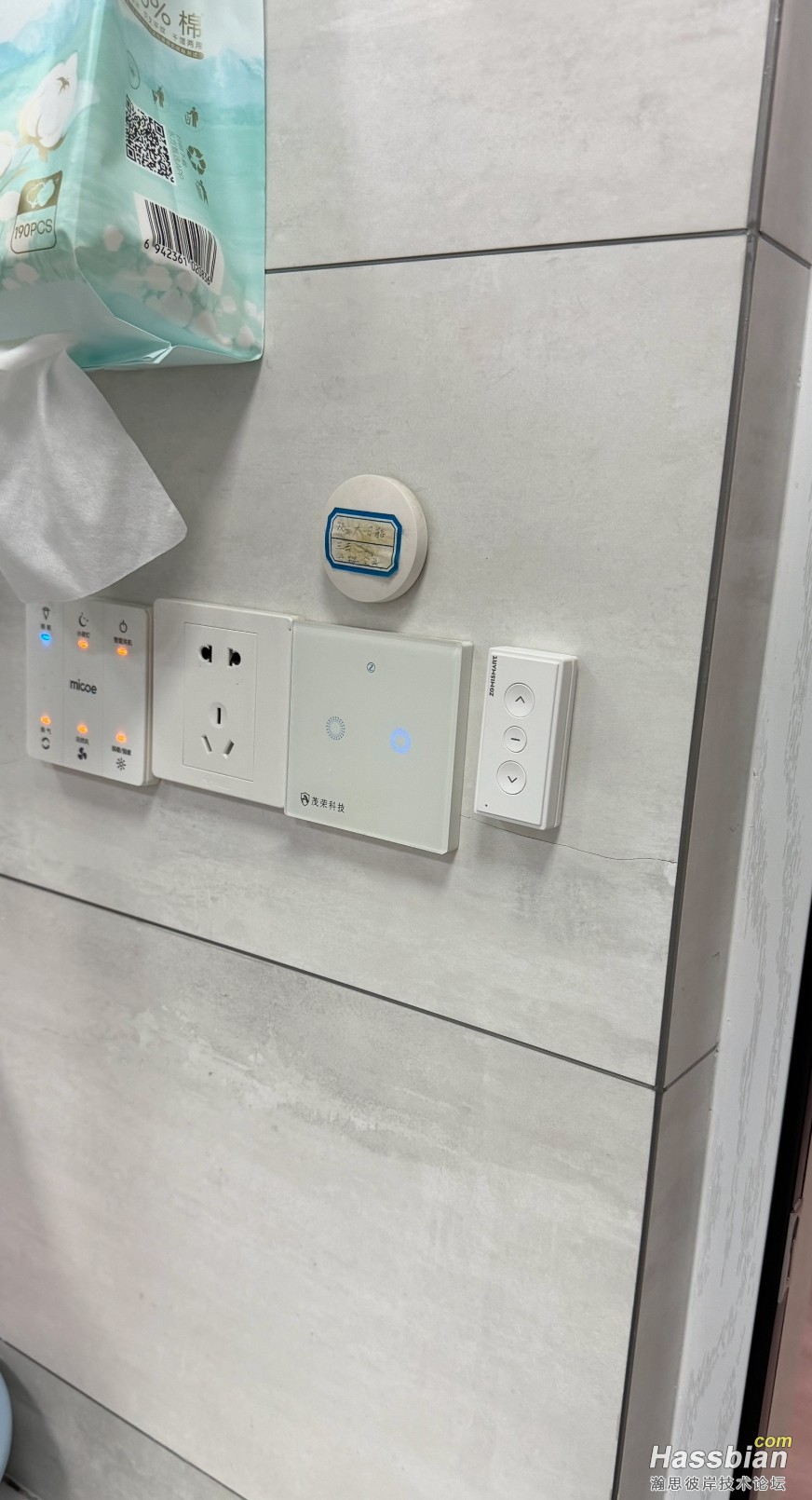

遥控器也粘贴在附近的位置。

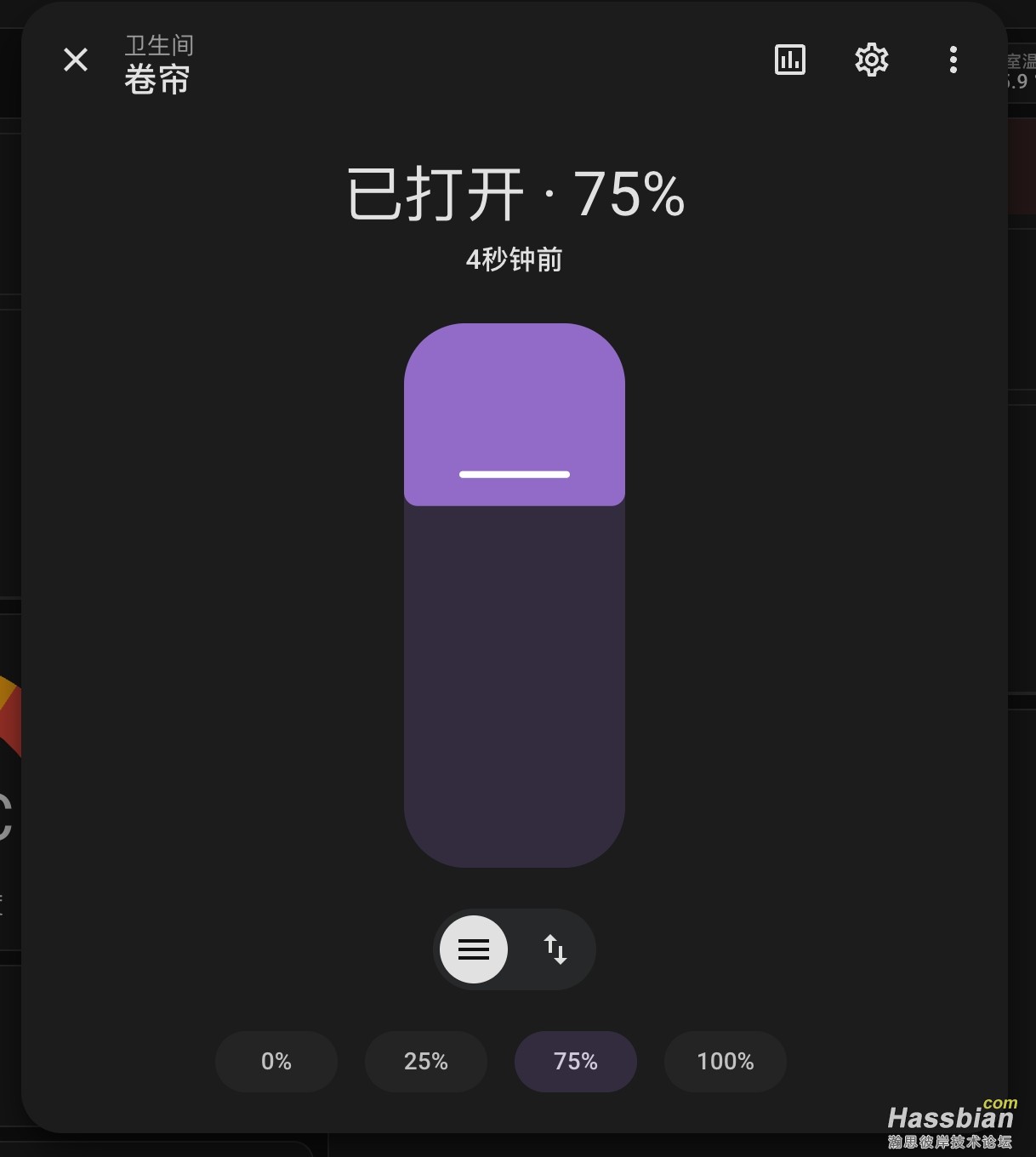

暂时自动化也比较简单，每天早上7点打开卷帘，晚上20点如果人在家时就关闭卷帘。
视频效果展示
发表于 2026-6-8 16:35:01
