diy万能遥控器，真万能

scry

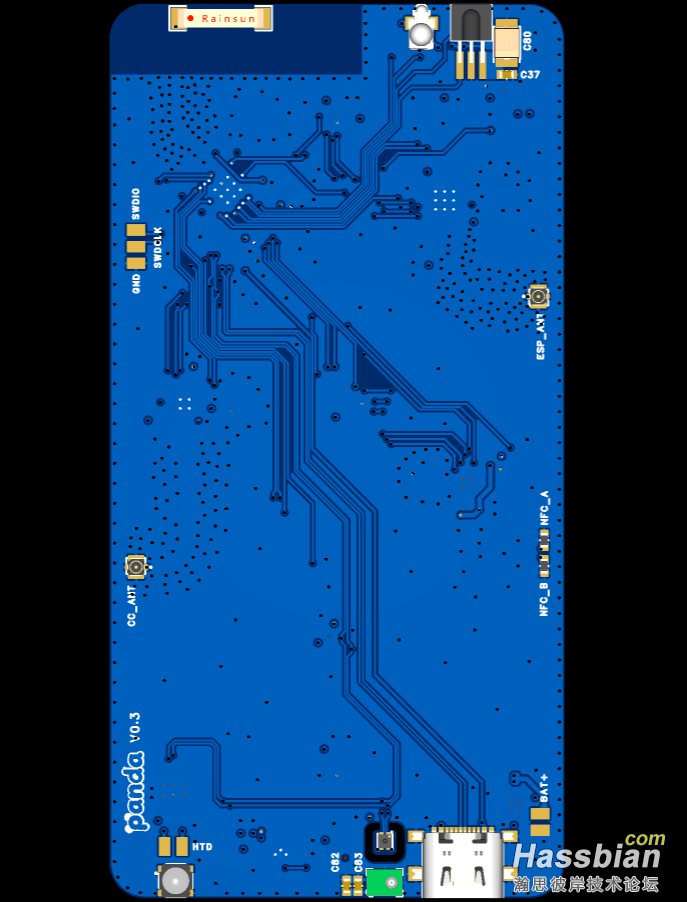

PCB已经下单了，等验证完后会把gerber文件发出来。10cm长的外壳也设计完了，4角支撑，感觉两张pcb堆叠抗弯曲强度应该是够的
垃圾esp8266，天线匹配匹配参数仿真了好久，结果都一般，干脆抄官方模块的参数算了，虽然官方模块的参数仿真结果也不咋样
esp32新的系列射频性能确实不错，想了一下，要zigbee的话nrf52840是最便宜的芯片了，而nrf52840又有蓝牙，那不如就用esp8266了


尺寸
5.2cm*10cm*1.5cm
最大电池尺寸4cm*8cm*1cm
去掉type-c接口换成fpc座子，可以将板子塞入更长的外壳

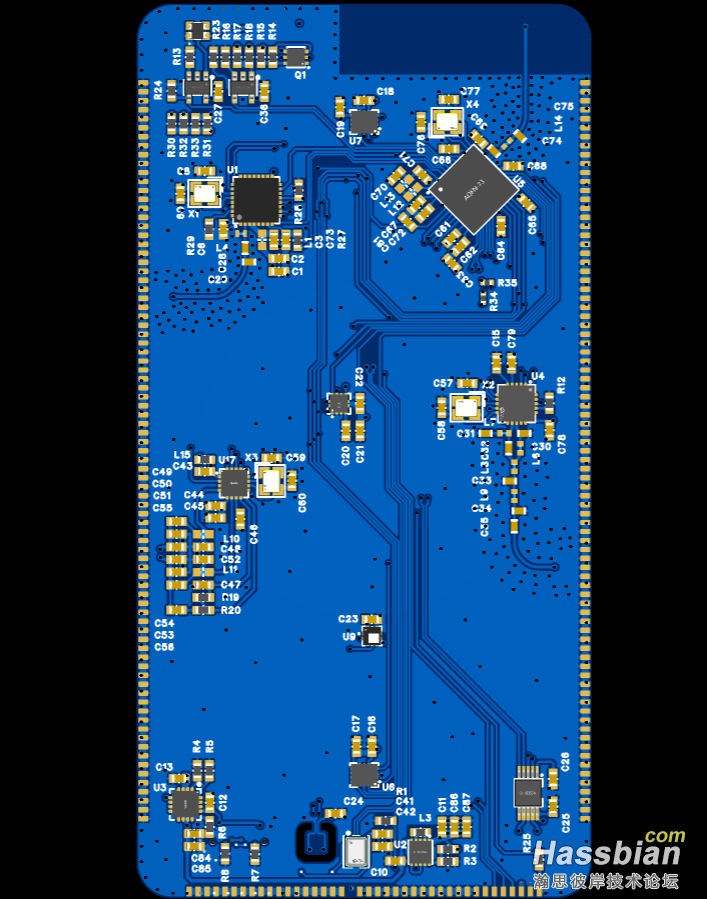

射频芯片部分
nrf52840，支持蓝牙，zigbee，2.4G
esp8266，支持WiFi

cc1101，支持443mhz和315mhz
红外发射头，940nm波长，在电路层面限制了发射功率最大，有两档60ma和30ma
侧贴片的发射管不能用太大电流，亿光的蓝管可以100ma的电流，不过是长脚插件太占空间了，角度还非常小


传感器部分
温湿度传感器，压力传感器，磁场传感器，两个惯性传感器，nfc读卡器，红外接收头


交互部分

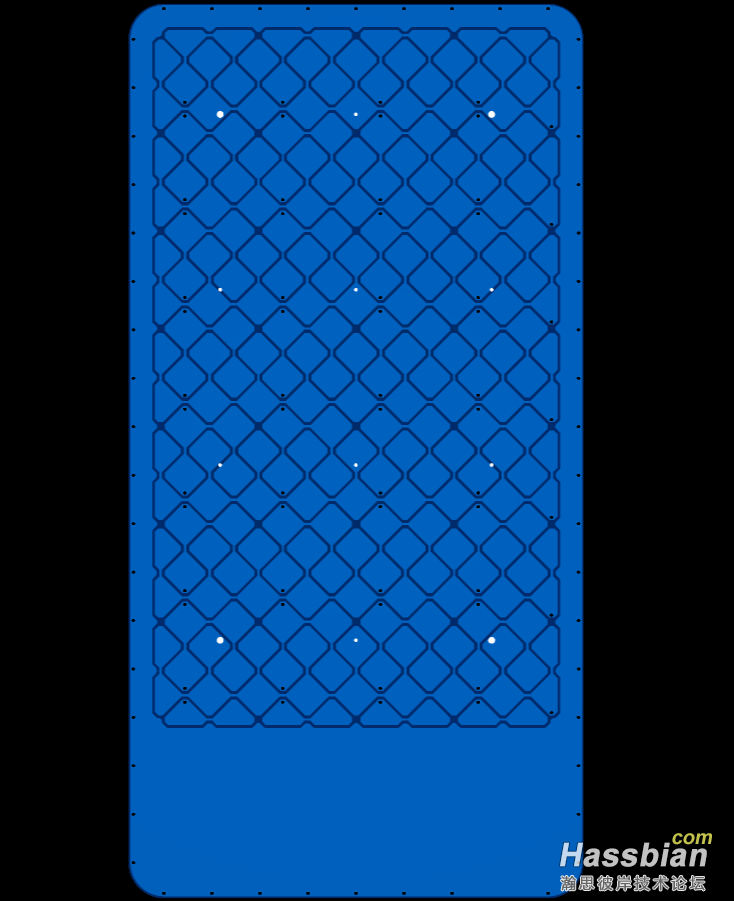

一块触摸板，支持轻触，用力按压，上下左右滑动，画圈，通过软件划分区块作为按钮
线性震动马达
一颗rgb led
麦克风

关于功能
塞了一堆传感器，主要是为了检测遥控器的空间位置和遥控器对准的方向
这样就能对着需要被控制的设备，按下遥控器来控制，而不是通过触摸板分区来识别要控制的设备
或者基于遥控器所在房间，切换触摸板的分区按钮对应的功能配置






下面4张图分别大拇指移动，食指移动，边缘按压，中心按压

大拇指移动

食指移动

边缘按压

中间按压

隔壁的王叔叔

希望早日量产

ZDZX

请问这个供电是什么方案？大概续航多久？

scry

ZDZX 发表于 2025-8-18 20:42
请问这个供电是什么方案？大概续航多久？

锂电池，底板还没做出来，具体续航不清楚
不过我在选芯片的时候刻意关注了芯片关断功耗，尽可能的降低充电周期
不过我对这个遥控器的定位不只是开关，想加入一点更智能的东西
比如基于不同房间，同一个按钮对应不同开关，或者指着一个灯，点击就是控制那个灯
如果续航太烂，就只能增加整体厚度了，1cm可增加的空间还是很多的

ZDZX

scry 发表于 2025-8-18 20:56
锂电池，底板还没做出来，具体续航不清楚
不过我在选芯片的时候刻意关注了芯片关断功耗，尽可能的降低充 ...

WiFi是用来做什么的呢？我好像没见过带WiFi的遥控器，我也是基于带WiFi才问续航的

scry

ZDZX 发表于 2025-8-18 21:08
WiFi是用来做什么的呢？我好像没见过带WiFi的遥控器，我也是基于带WiFi才问续航的 ...

打算用来上传配置，wifi也不是一直开，用的时候再开
其实别的无线也很耗电，所以都是需要用了再把无线芯片打开

wwjw

关注一波，主控是ESP系列？个人觉得像这种大集成的，还不如USB直接供电省事。

scry

wwjw 发表于 2025-8-18 21:23
关注一波，主控是ESP系列？个人觉得像这种大集成的，还不如USB直接供电省事。 ...

集成一堆无线模块 usb供电，这不就是网关
我只是想用个无线开关，替换手机，别的就是顺手塞进去

bugensui

思路很不错

hsbn

高手这是高手
